Function Schematic, ECO Start/Stop Function Energy Management - PE54.10-S-2500-97TRK
Engine 274 in model 447.6/7 with Code MJ8 (ECO start/stop function) with Code XM0 (Facelift)
| Code : | Designation: | Position: |
|---|---|---|
| A1/1 | Instrument cluster (KI) control unit | 8G |
| A1/1 | Instrument cluster (KI) control unit | 23G |
| A1/1p13 | Multifunction display | 19H |
| A1/1p13 | Multifunction display | 4H |
| B95 | Battery sensor | 4D |
| B95 | Battery sensor | 19D |
| CAN B | Interior CAN | 10E |
| CAN B | Interior CAN | 25E |
| CAN C | Drive train CAN | 33H |
| CANC1 | Engine CAN | 33H |
| CANE | Chassis CAN | 13H |
| CANE | Chassis CAN | 11H |
| CANE | Chassis CAN | 12G |
| CANE | Chassis CAN | 28H |
| CANE | Chassis CAN | 26H |
| CANE | Chassis CAN | 27G |
| Code G42 | 7G-TRONIC PLUS automatic transmission | 2A |
| Code G43 | 9G-TRONIC | 17A |
| Code GE1 | 6-speed manual transmission TSG 380 | 2B |
| G2 | Alternator | 15C |
| G2 | Alternator | 36C |

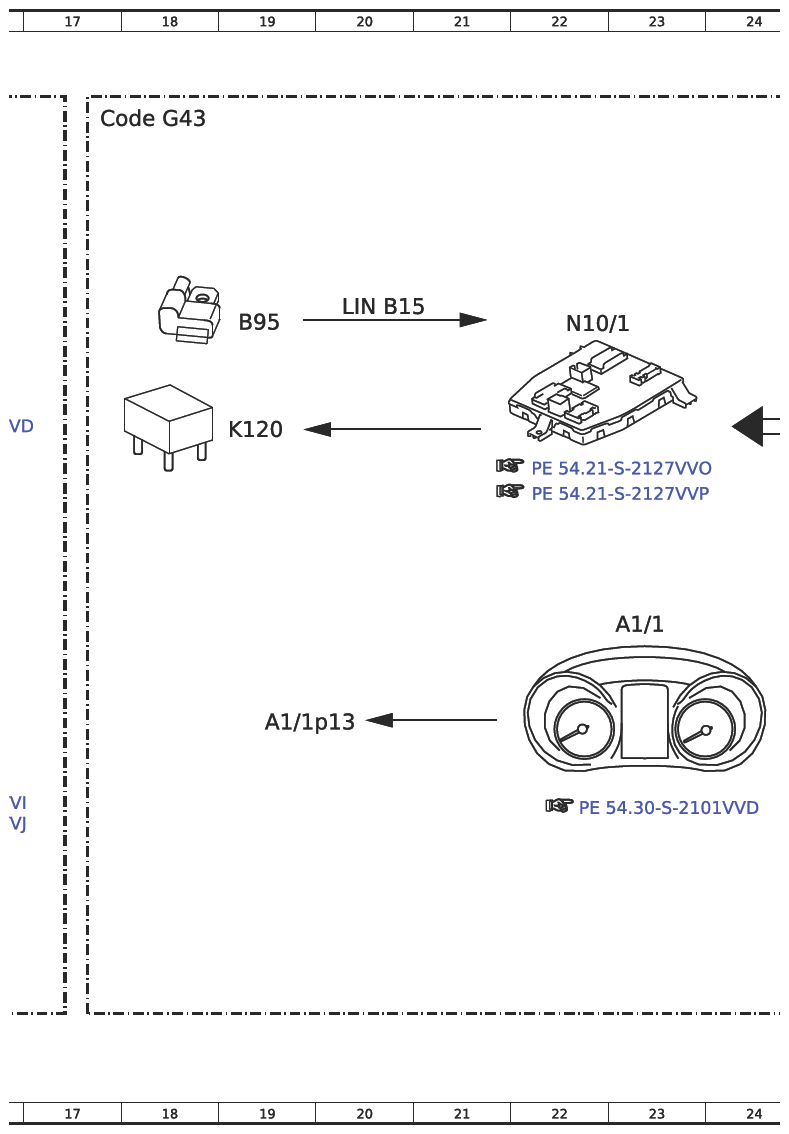

| K120 | On-board electrical system backup battery relay | 4E |
| K120 | On-board electrical system backup battery relay | 19E |
| LINB15 | Battery sensor LIN | 5C |
| LINB15 | Battery sensor LIN | 20C |
| LINC1 | Drive train LIN | 15F |
| LINC1 | Drive train LIN | 36F |

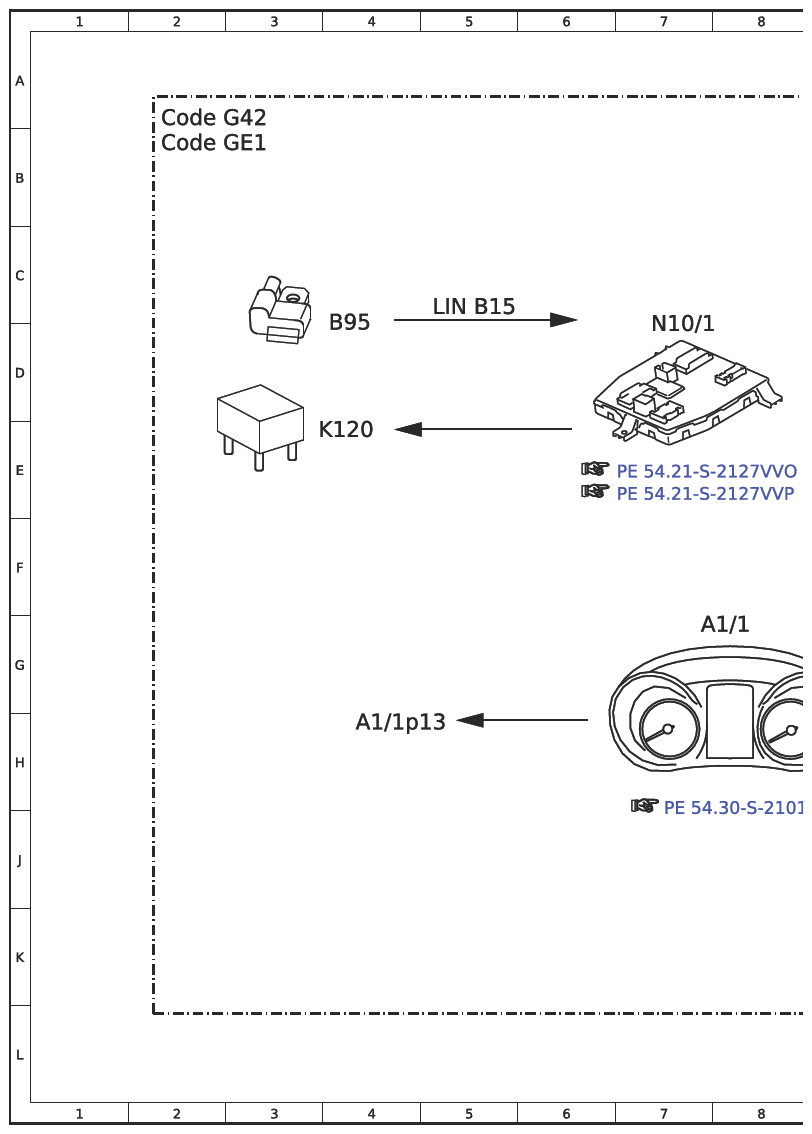

| N10/1 | Signal acquisition and actuation module (SAM) control unit | 7D |
| N10/1 | Signal acquisition and actuation module (SAM) control unit | 22D |

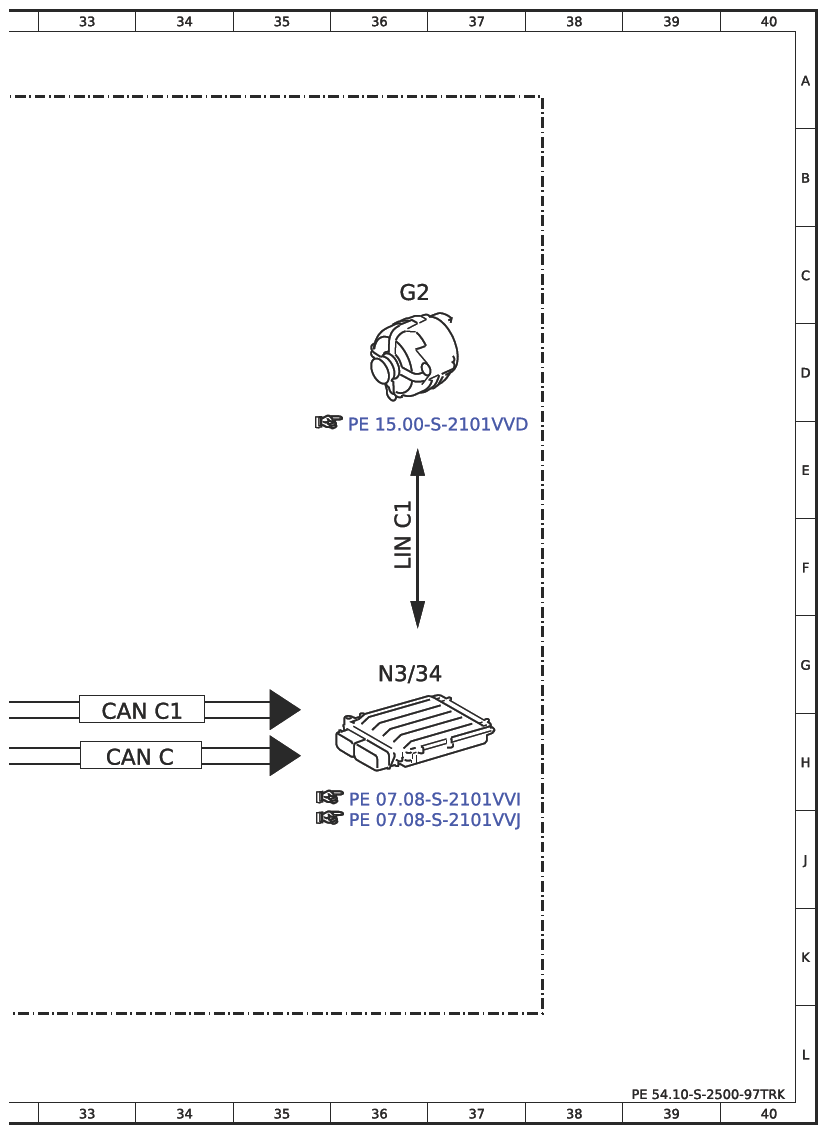

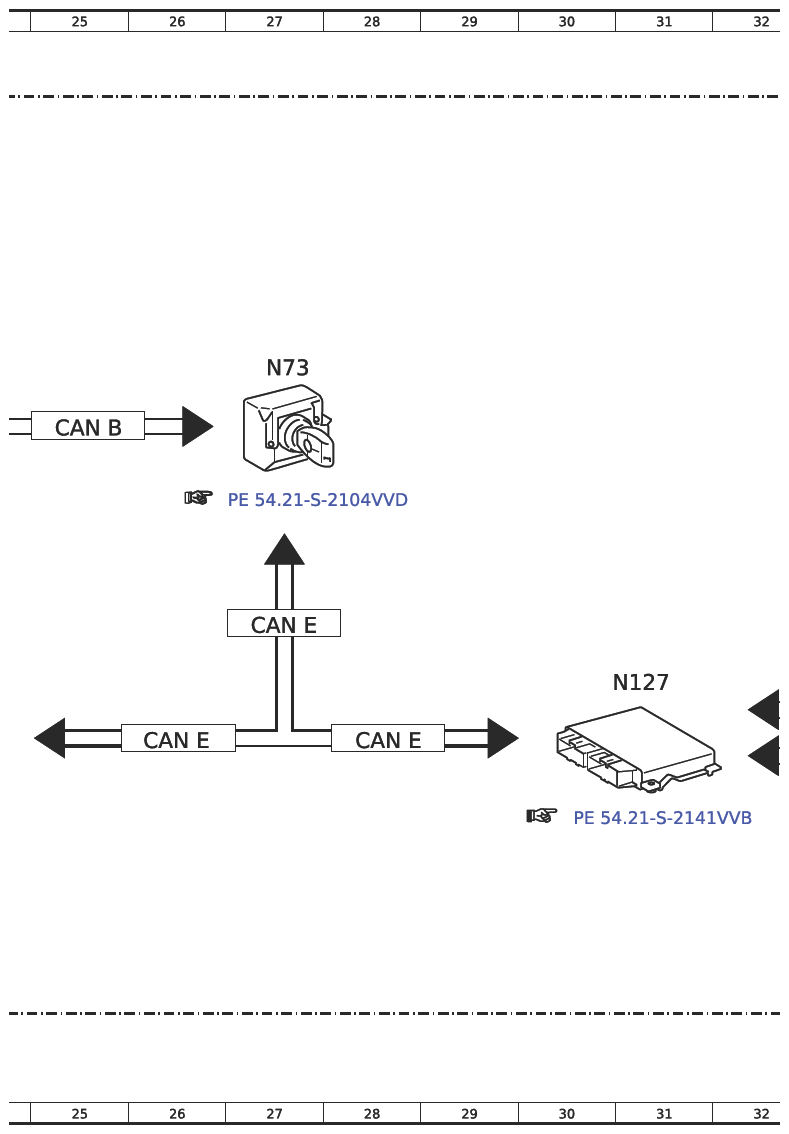

| N127 | Drivetrain control unit | 31G |
| N3/34 | ME-SFI [ME] control unit | 15G |
| N3/34 | ME-SFI [ME] control unit | 36G |

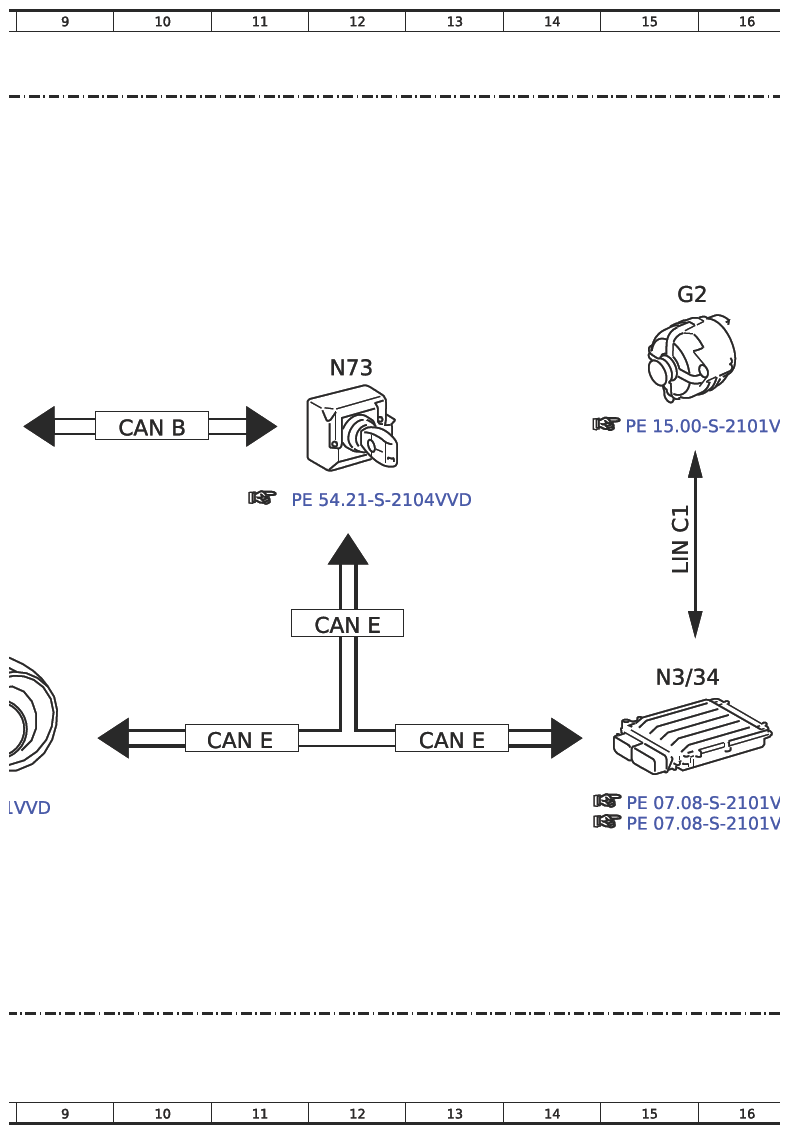

| N73 | Electronic ignition lock (EZS) control unit | 12D |
| N73 | Electronic ignition lock (EZS) control unit | 27D |
