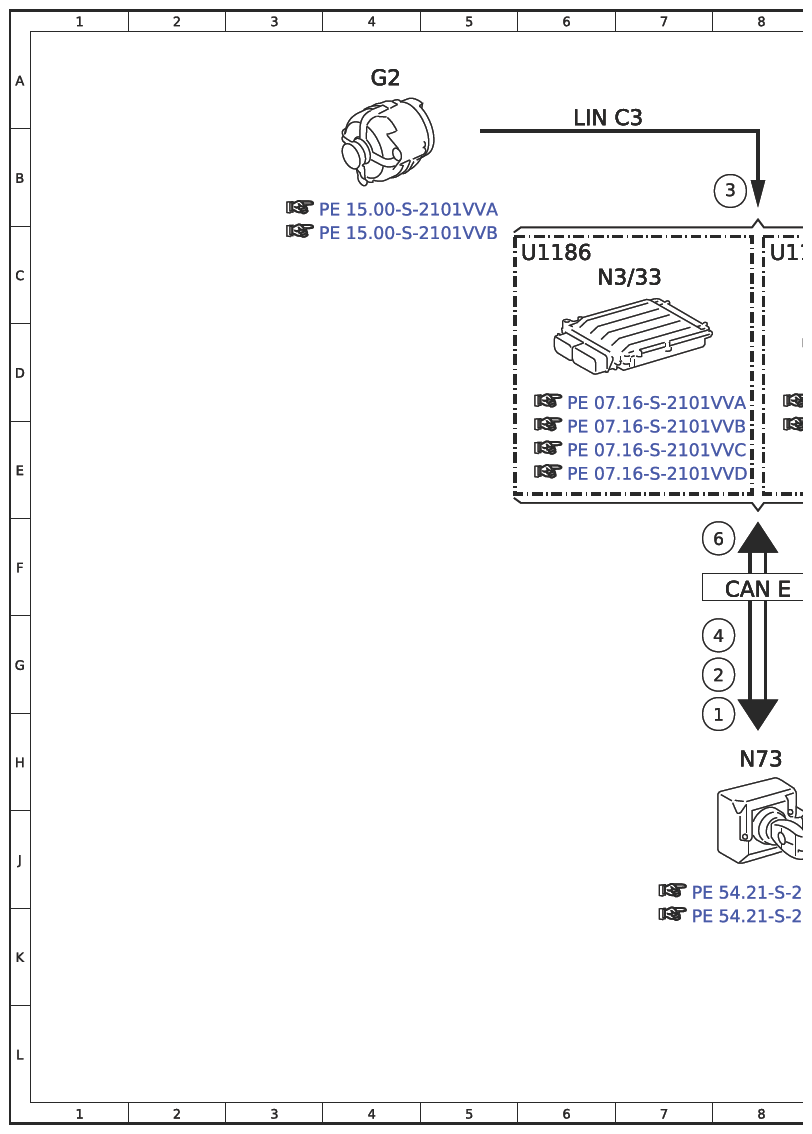

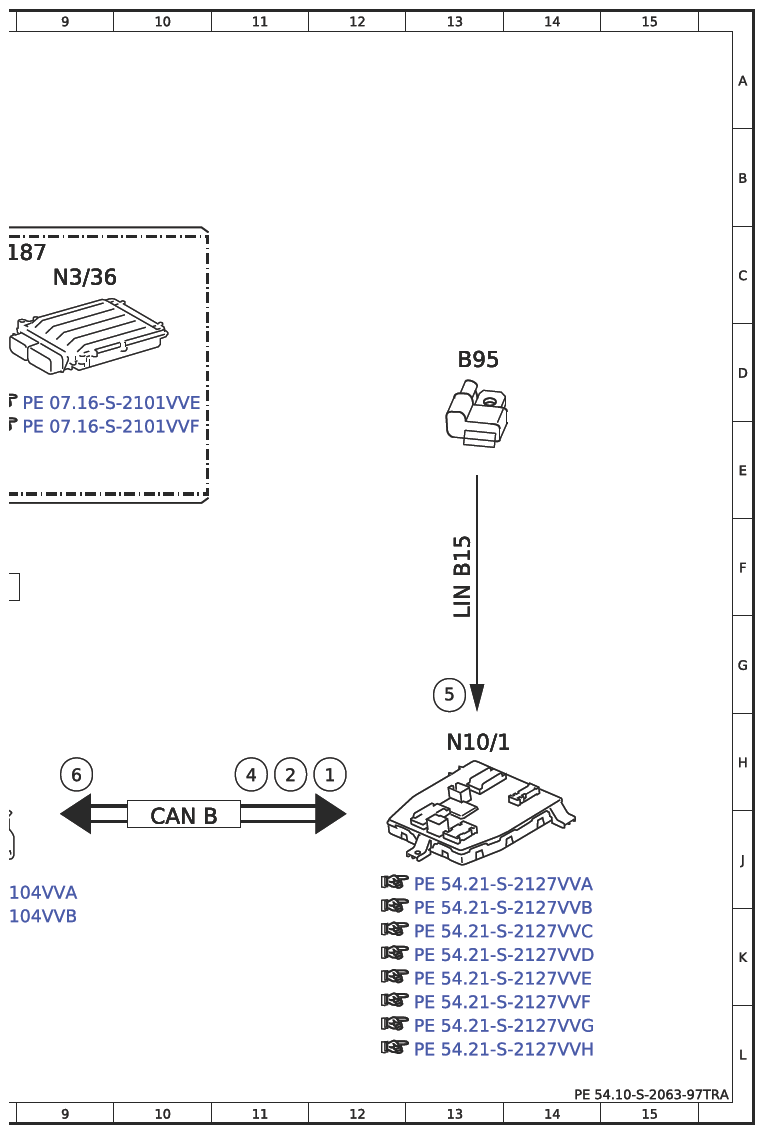

Electrical Function Schematic For Dynamic Idle Speed Increase - PE54.10-S-2063-97TRA
Model 447.6/7/8 except Code XM0 (Facelift)
| Code : | Designation: | Position: |
|---|---|---|
| 1 | Engine running, signal | 8H |
| 1 | Engine running, signal | 12H |
| 2 | Engine speed, signal | 8G |
| 2 | Engine speed, signal | 11H |
| 3 | Alternator, signal | 8B |
| 4 | Alternator operating rate, signal | 8G |
| 4 | Alternator operating rate, signal | 11H |
| 5 | Battery sensor, signal | 13G |
| 6 | Idle speed increase, request | 8F |
| 6 | Idle speed increase, request | 9H |
| B95 | Battery sensor | 13D |
| CAN B | Interior CAN | 10J |
| CANE | Chassis CAN | 8F |
| G2 | Alternator | 4A |
| LINB15 | Battery sensor LIN | 13F |
| LINC3 | Drivetrain LIN | 6A |
| N10/1 | Signal acquisition and actuation module (SAM) control unit | 13H |
| N3/33 | CDI control unit | 7C |
| N3/36 | CDI control unit | 9C |
| N73 | Electronic ignition lock (EZS) control unit | 8H |
| U1186 | Valid for engine 651.9 | 6C |
| U1187 | Valid for engine 622.9 | 8C |
