(Wiring Diagram For Passenger-Side Fuse And Relay Module - PE54.15-S-2105-97VMB)
Model 447.6/7 with Code ME0 (Electric motor 85 kW) except Code XM7 (MOPF II) K40/11
Model 447.6 with Code M8E (Electric motor 85 kW/battery 60 kWh (usable)) except Code XM7 (MOPF II) K40/11
Model 447.7 with Code M7E (Electric motor 150 kW/battery 60 kWh (usable)) except Code XM7 (MOPF II) K40/11
Model 447.7 with Code ME4 (Electric motor 145 kW) except Code XM7 (MOPF II) K40/11

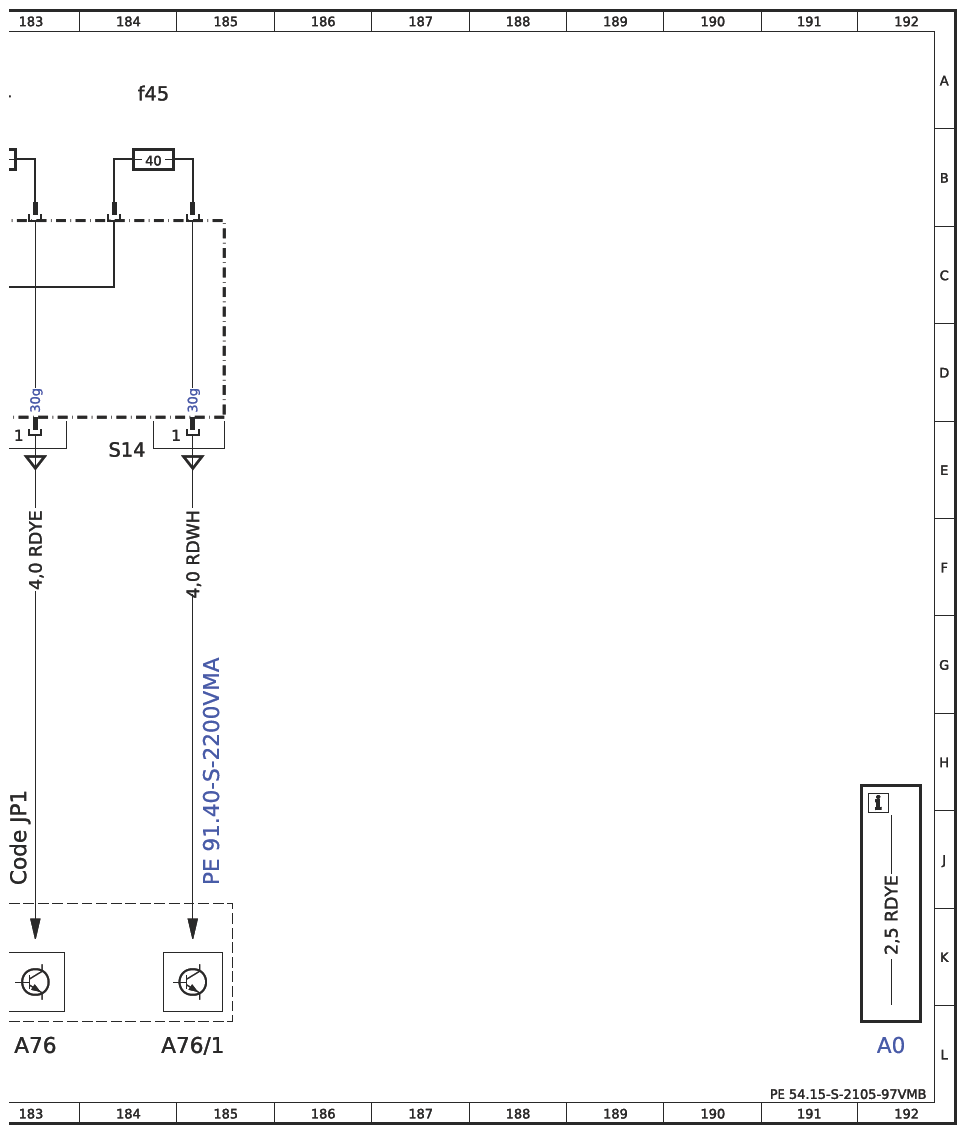

| Code : | Designation: | Position: |
|---|---|---|
| A0 | Color Code key | 192L |
| A1/1 | Instrument cluster (KI) control unit | 117L |
| A2/18 | FM, AM, radio remote central locking antenna amplifier | 118L |
| A32/4 | Rear heater/air conditioner air recirculation unit | 114L |
| A50 | Taximeter | 128L |
| A67/2 | Automatically dimming inside rearview mirror/mirror taximeter | 126L |
| A67/3 | Digital inside rearview mirror | 157L |
| A76 | Left front reversible emergency tensioning retractor | 183L |
| A76/1 | Right front reversible emergency tensioning retractor | 184L |
| B161/3 | Left rear Blind Spot Assist radar sensor | 16L |
| B161/4 | Right rear Blind Spot Assist radar sensor | 16L |
| B84/20 | Reversing camera (RFK) control unit | 19L |
| B84/3 | Reversing camera (RFK) control unit | 147L |
| B84/8 | Multifunction camera (MFK) control unit | 149L |
| Code CA4 | AIRMATIC | 146J |
| Code D34 | Electr. tilting/sliding roof, fixed panoramic roof | 109J |
| Code E1N | Becker® MAP PILOT | 153J |
| Code E2R | Radio generation 2 | 77J |
| Code E2R | Radio generation 2 | 79J |
| Code E2R | Radio generation 2 | 156J |
| Code E7A | Digital radio (DAB) pre-installation | 75J |
| Code E7A | Digital radio (DAB) pre-installation | 155J |
| Code E7A | Digital radio (DAB) pre-installation | 36J |
| Code E7A | Digital radio (DAB) pre-installation | 76J |
| Code ER0 | Radio preinstallation | 74J |
| Code ER0 | Radio preinstallation | 35J |
| Code ES2 | Trunk/load compartment 12 V socket | 62J |
| Code EV6 | Preinstallation for Becker® MAP PILOT | 153J |
| Code EZ7 | Active Parking Assist | 144J |
| Code EZ7 | Active Parking Assist | 121J |
| Code EZ7 | Active Parking Assist | 123J |
| Code EZ7 | Active Parking Assist | 122J |
| Code EZ8 | PARKTRONIC | 123J |
| Code EZ8 | PARKTRONIC | 122J |
| Code EZ8 | PARKTRONIC | 121J |
| Code EZ8 | PARKTRONIC | 144J |
| Code F66 | Glove compartment, lockable | 32J |
| Code F84 | Digital inside rearview mirror | 157J |
| Code FKB | Vito Mixto and Tourer | 125J |
| Code FKB | Vito Mixto and Tourer | 127J |
| Code FR8 | Backup camera | 19J |
| Code FR8 | Backup camera | 147J |
| Code H16 | Heating for driver seat | 103J |
| Code H16 | Heating for driver seat | 159J |
| Code HH4 | THERMOTRONIC automatic air conditioning | 64J |
| Code HH4 | THERMOTRONIC automatic air conditioning | 81J |
| Code HH9 | Semi-automatically controlled air conditioning, TEMPMATIC | 63J |
| Code HH9 | Semi-automatically controlled air conditioning, TEMPMATIC | 81J |
| Code HZ0 | Electric heater booster | 7J |
| Code HZ7 | Semi-automatically controlled air conditioning, TEMPMATIC at rear | 114J |
| Code J2A | Acoustic ambient protection | 14J |
| Code JA7 | Blind spot assist | 16J |
| Code JH3 | Communication module (LTE) for digital services | 120J |
| Code JPI | PRE-SAFE® | 183J |
| Code JW5 | Lane Keeping Assist | 149J |
| Code JW5 | Lane Keeping Assist | 80J |
| Code L | Valid for left-hand drive vehicles | 9G |
| Code L84 | Additional rear turn signal lamps on roof | 105J |
| Code LG2 | LED Intelligent Light System | 149J |
| Code LG2 | LED Intelligent Light System | 17J |
| Code LG2 | LED Intelligent Light System | 17J |
| Code M7E | Electric motor 150 kW/battery 60 kWh (usable) | 130J |
| Code M7E | Electric motor 150 kW/battery 60 kWh (usable) | 142J |
| Code M8E | Electric motor 85 kW/battery 60 kWh (usable) | 143J |
| Code ME0 | Electric motor 85 kW | 142J |
| Code ME4 | Electric motor 145 kW | 129J |
| Code ME4 | Electric motor 145 kW | 142J |
| Code R | Valid for right-hand drive vehicles | 9G |
| Code RY2 | Tire pressure monitor on FA and RA, wireless | 142J |
| Code S00 | Airbag control unit generation AB12 | 41J |
| Code S00 | Airbag control unit generation AB12 | 40J |
| Code S00 | Airbag control unit generation AB12 | 168J |
| Code S00 | Airbag control unit generation AB12 | 167J |
| Code SE4 | Front passenger seat lumbar support | 174J |
| Code SE5 | Driver seat lumbar support | 160J |
| Code SE5 | Driver seat lumbar support | 161J |
| Code SF1 | Electrically adjustable driver seat | 103J |
| Code SF1 | Electrically adjustable driver seat | 101J |
| Code SF1 | Electrically adjustable driver seat | 159J |
| Code SF1 | Electrically adjustable driver seat | 160J |
| Code SF2 | Electrically adjustable front passenger seat | 100J |
| Code SF2 | Electrically adjustable front passenger seat | 172J |
| Code SK5 | Automatic child seat recognition (ACSR) in front passenger seat | 43J |
| Code T55 | Electric controls for right sliding door | 90J |
| Code W50 | Rear-end door, two-leaf, 180 degrees without window | 46J |
| Code W50 | Rear-end door, two-leaf, 180 degrees without window | 37J |
| Code W50 | Rear-end door, two-leaf, 180 degrees without window | 66J |
| Code W54 | Rear-end doors, two-leaf, opening as far as side wall | 46J |
| Code W54 | Rear-end doors, two-leaf, opening as far as side wall | 38J |
| Code W54 | Rear-end doors, two-leaf, opening as far as side wall | 66J |
| Code W65 | Liftgate | 44J |
| Code W65 | Liftgate | 65J |
| Code W78 | Window in liftgate/hinged rear door with wash/wipe system | 48J |
| Code W78 | Window in liftgate/hinged rear door with wash/wipe system | 44J |
| Code W78 | Window in liftgate/hinged rear door with wash/wipe system | 45J |
| Code W78 | Window in liftgate/hinged rear door with wash/wipe system | 37J |
| Code W78 | Window in liftgate/hinged rear door with wash/wipe system | 65J |
| Code W78 | Window in liftgate/hinged rear door with wash/wipe system | 66J |
| Code W78 | Window in liftgate/hinged rear door with wash/wipe system | 63J |
| Code ZK2 | Taxi version with emergency alarm system | 126J |
| Code ZK2 | Taxi version with emergency alarm system | 128J |
| Code ZK3 | Taxi version without emergency alarm system | 126J |
| Code ZK3 | Taxi version without emergency alarm system | 128J |
| Code ZM7 | Rental vehicle package with emergency alarm system | 126J |
| Code ZM7 | Rental vehicle package with emergency alarm system | 128J |
| Code ZM8 | Rental vehicle package without emergency alarm system | 126J |
| Code ZM8 | Rental vehicle package without emergency alarm system | 128J |
| E13/1 | Glove box lamp | 32L |
| F1 | Pre-fuse box | 4L |
| F1fA6 | Pre-fuse A6 | 2K |
| G1/13 | Emergency-P battery | 52L |
| K10 | Rear window wiper 2 relay | 37L |
| K40/10 | Engine compartment fuse and relay module | 164L |
| K40/11 | Firewall fuse and relay module | 4A |
| K40/11 | Firewall fuse and relay module | 12A |
| K40/11 | Firewall fuse and relay module | 19A |
| K40/11 | Firewall fuse and relay module | 28A |
| K40/11 | Firewall fuse and relay module | 36A |
| K40/11 | Firewall fuse and relay module | 43A |
| K40/11 | Firewall fuse and relay module | 53A |
| K40/11 | Firewall fuse and relay module | 60A |
| K40/11 | Firewall fuse and relay module | 68A |
| K40/11 | Firewall fuse and relay module | 77A |
| K40/11 | Firewall fuse and relay module | 85A |
| K40/11 | Firewall fuse and relay module | 94A |
| K40/11 | Firewall fuse and relay module | 100A |
| K40/11 | Firewall fuse and relay module | 109A |
| K40/11 | Firewall fuse and relay module | 125A |
| K40/11 | Firewall fuse and relay module | 132A |
| K40/11 | Firewall fuse and relay module | 140A |
| K40/11 | Firewall fuse and relay module | 148A |
| K40/11 | Firewall fuse and relay module | 156A |
| K40/11 | Firewall fuse and relay module | 165A |
| K40/11 | Firewall fuse and relay module | 174A |
| K40/11 | Firewall fuse and relay module | 180A |
| K40/11 | Firewall fuse and relay module | 115A |

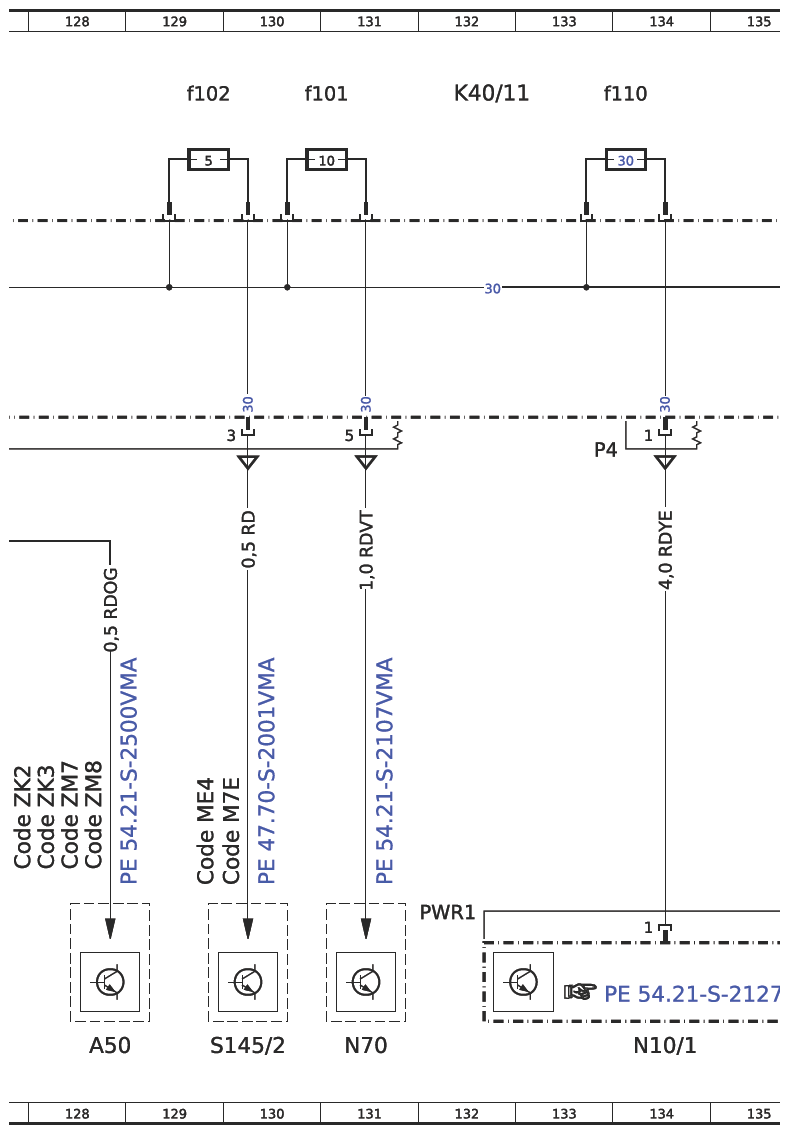

| K40/11f101 | Fuse 101 | 130A |
| K40/11f102 | Fuse 102 | 129A |
| K40/11fl03 | Fuse 103 | 126A |
| K40/11f106 | Fuse 106 | 149A |
| K40/11f108 | Fuse 108 | 146A |
| K40/11fl09 | Fuse 109 | 145A |
| K40/11f110 | Fuse 110 | 134A |

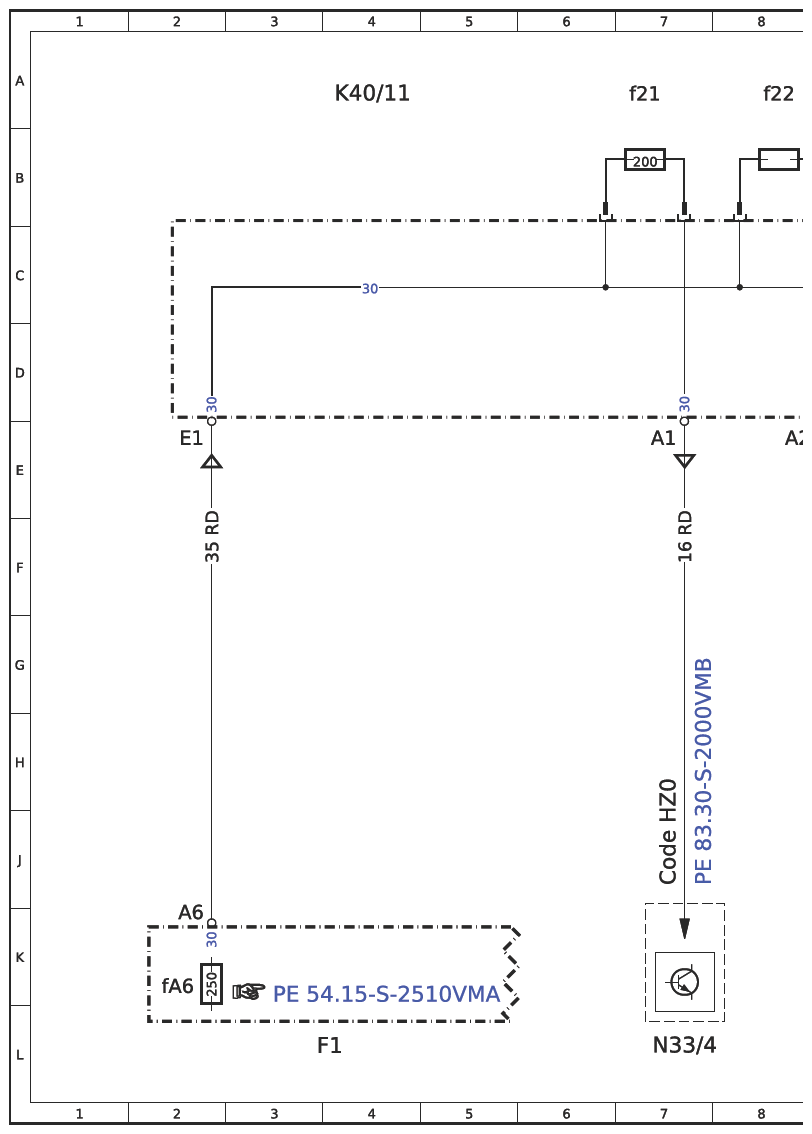

| K40/11f21 | Fuse 21 | 7A |

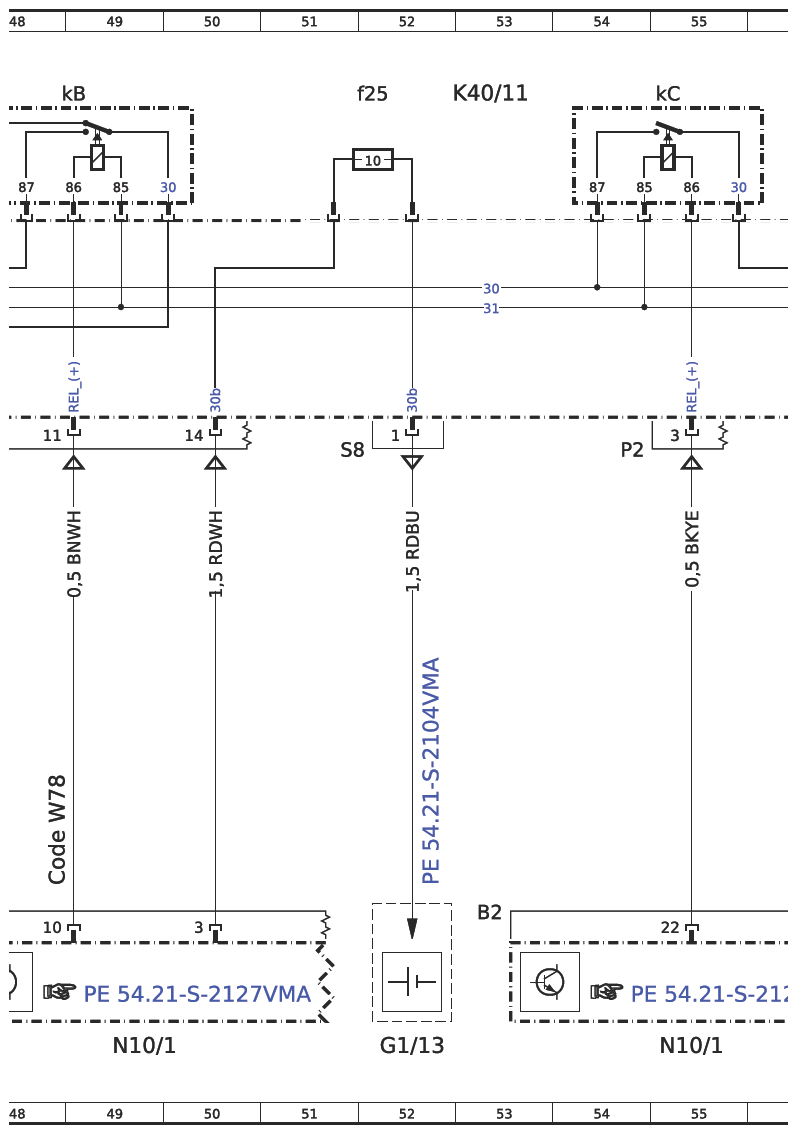

| K40/11f25 | Fuse 25 | 52A |

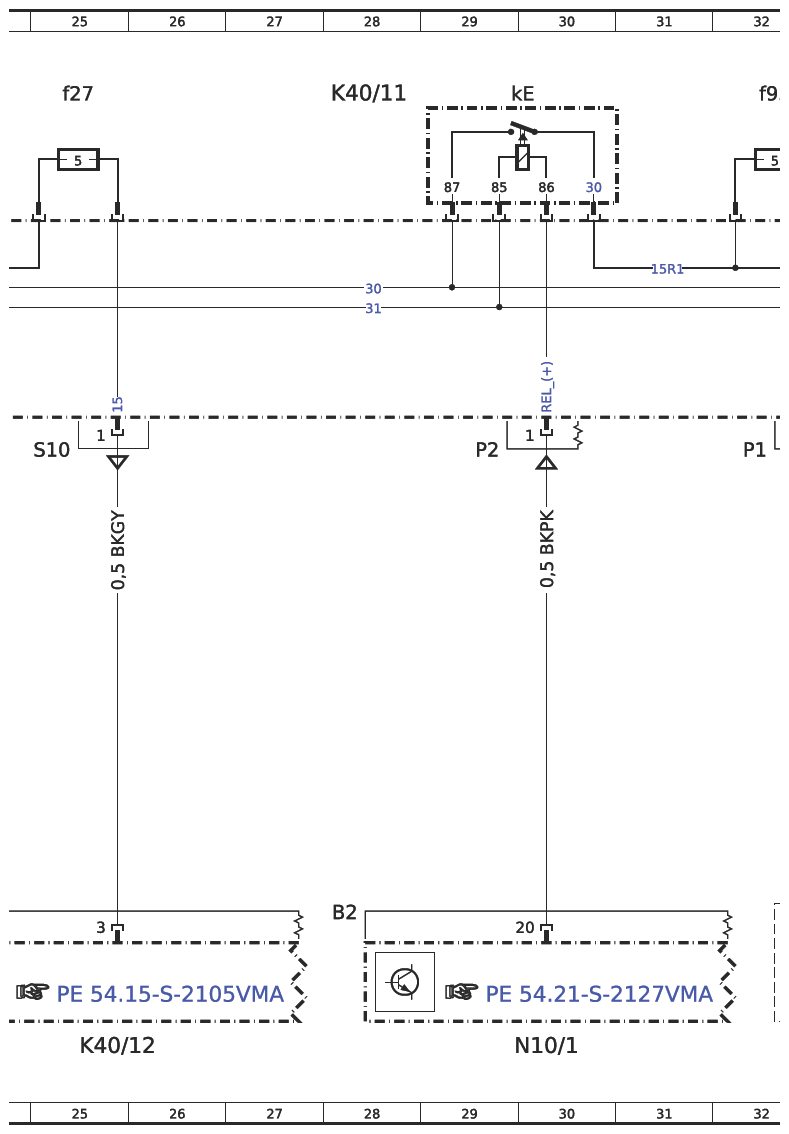

| K40/11f27 | Fuse 27 | 25A |
| K40/11f28 | Fuse 28 | 18A |

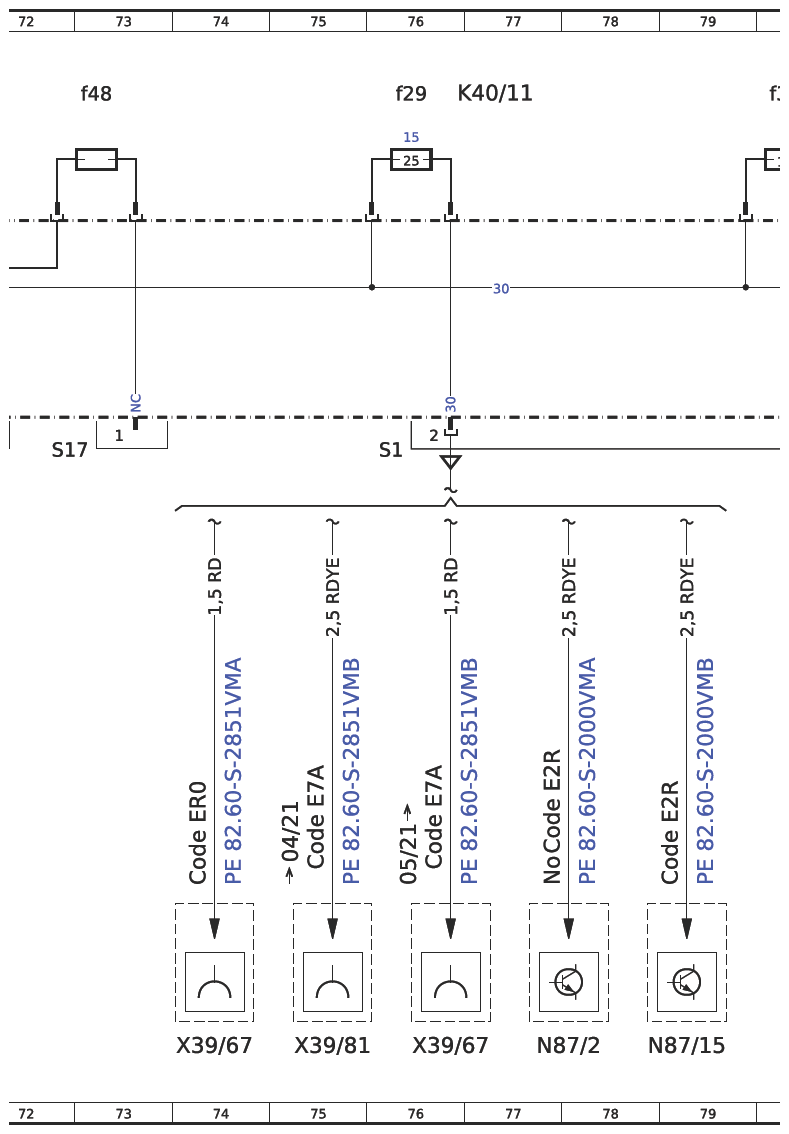

| K40/11f29 | Fuse 29 | 76A |
| K40/11f30 | Fuse 30 | 80A |

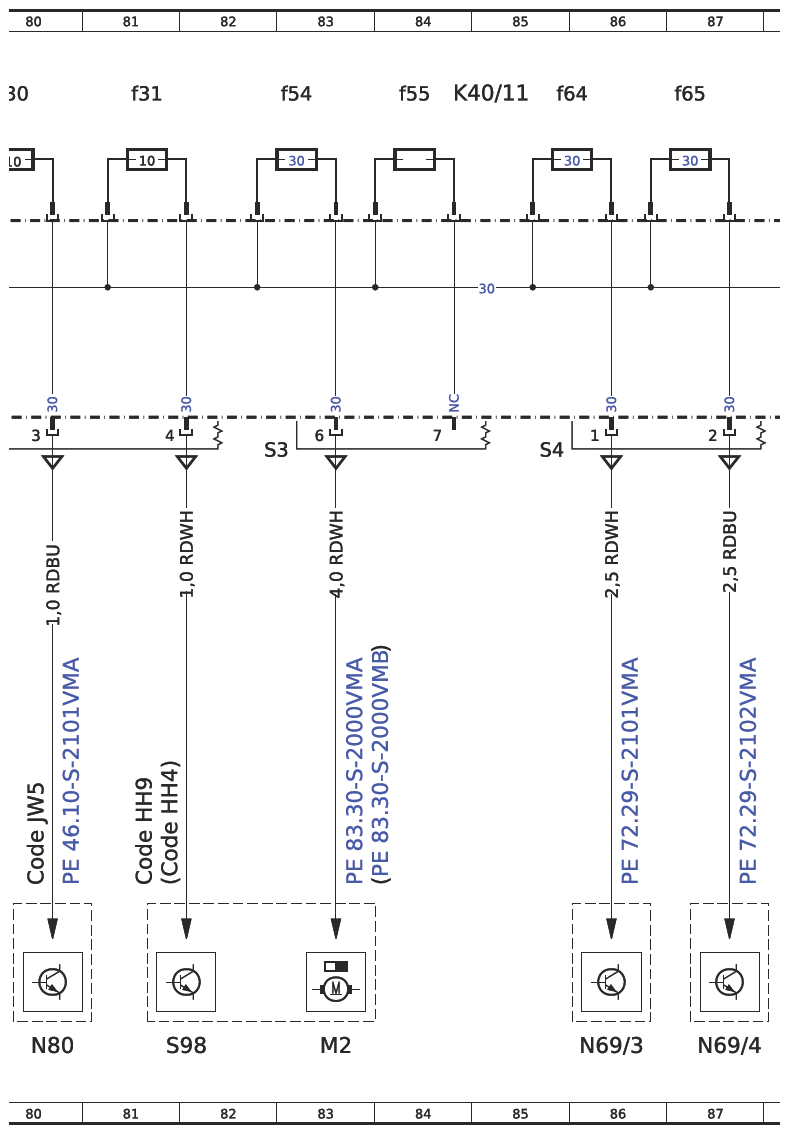

| K40/11f31 | Fuse 31 | 81A |

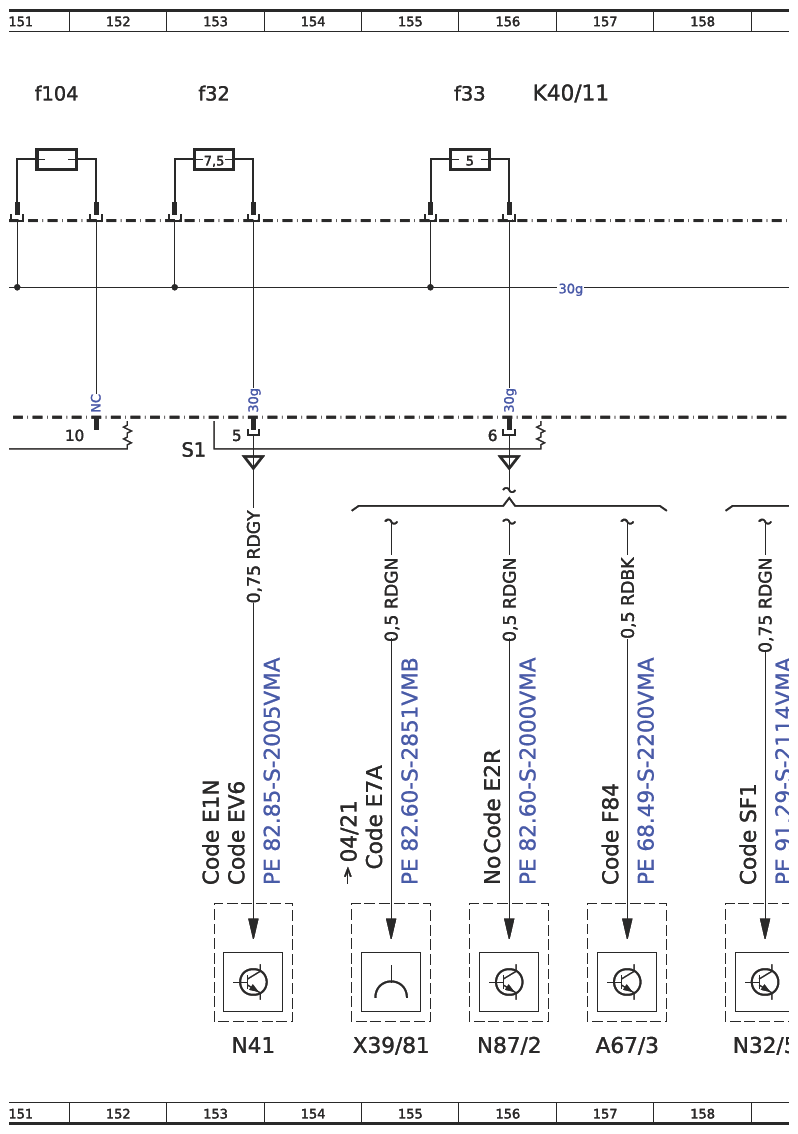

| K40/11f32 | Fuse 32 | 153A |
| K40/11f33 | Fuse 33 | 156A |

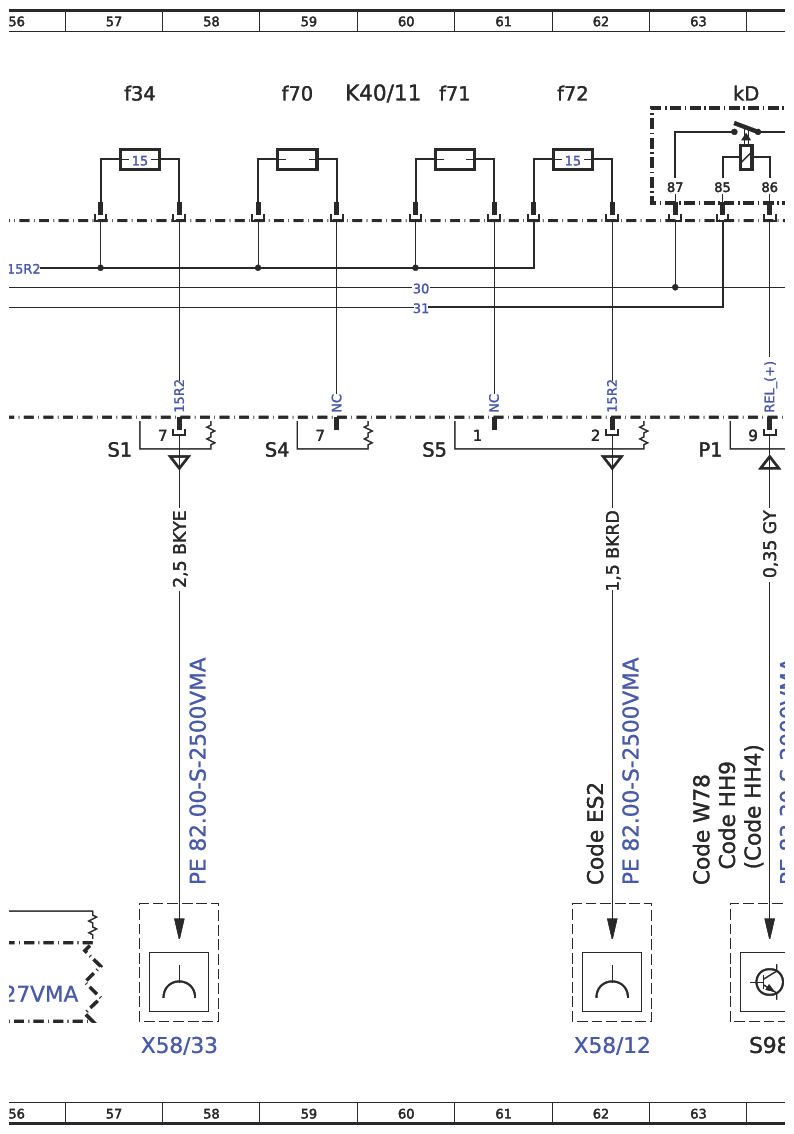

| K40/11f34 | Fuse 34 | 57A |
| K40/11f35 | Fuse 35 | 65A |

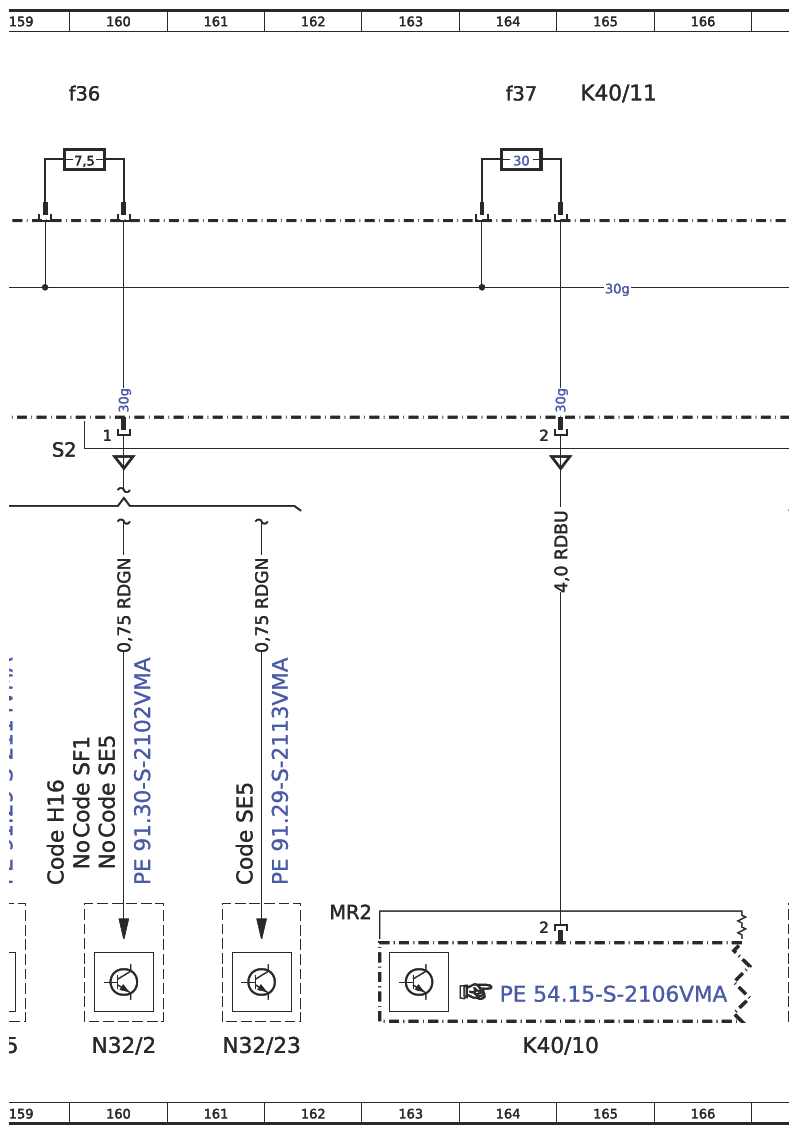

| K40/11f36 | Fuse 36 | 160A |
| K40/11f37 | Fuse 37 | 164A |
| K40/11f38 | Fuse 38 | 167A |
| K40/11f42 | Fuse 42 | 173A |
| K40/11f44 | Fuse 44 | 183A |
| K40/11f45 | Fuse 45 | 184A |
| K40/11f49 | Fuse 49 | 174A |
| K40/11f54 | Fuse 54 | 83A |
| K40/11f56 | Fuse 56 | 95A |
| K40/11f59 | Fuse 59 | 100A |
| K40/11f60 | Fuse 60 | 102A |

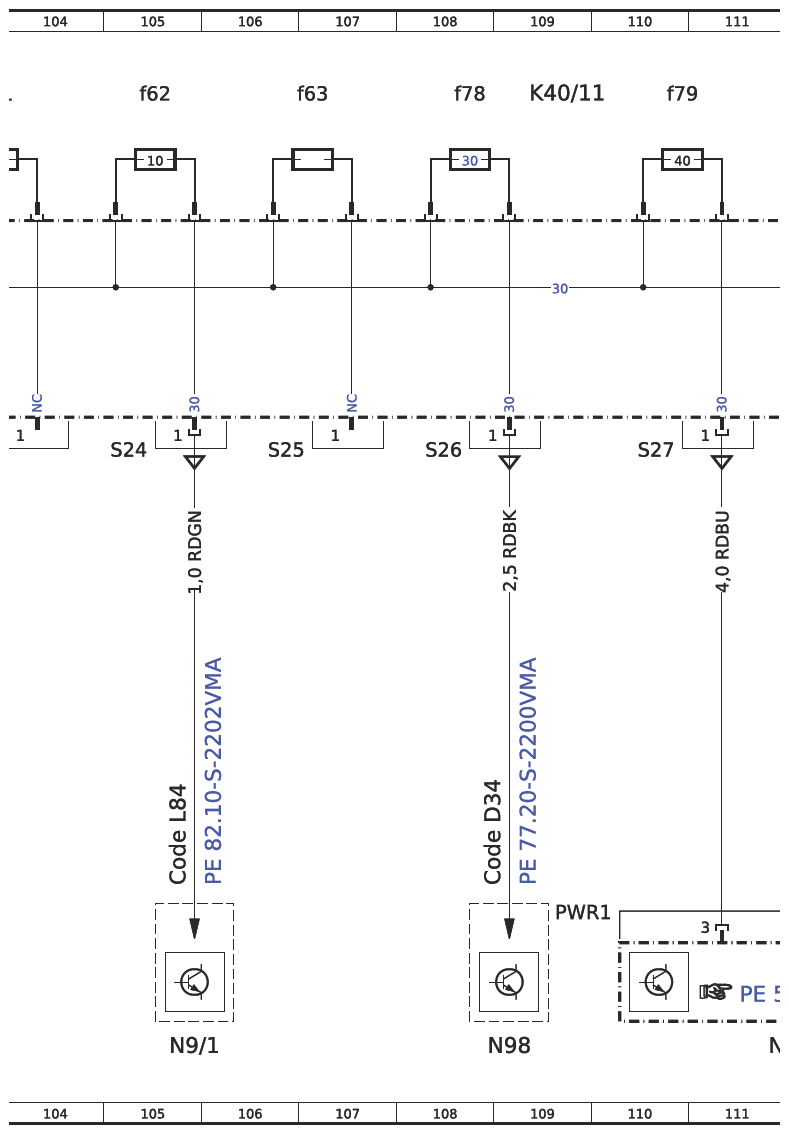

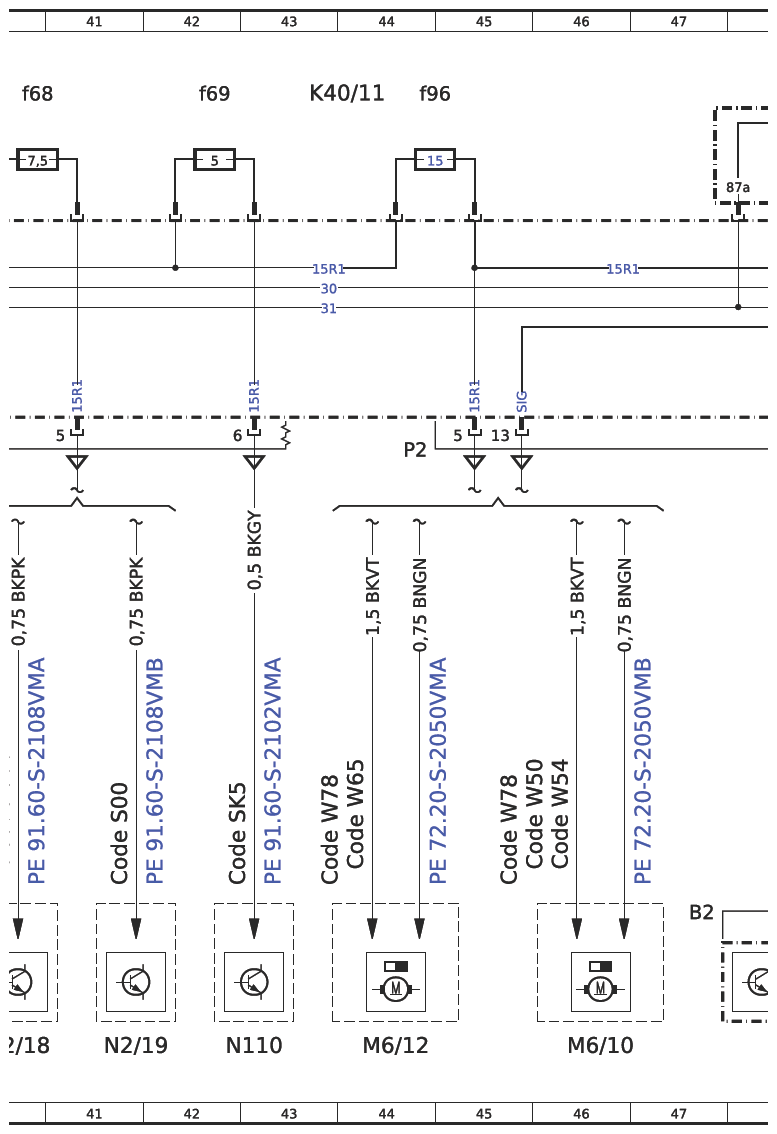

| K40/11f62 | Fuse 62 | 105A |
| K40/11f64 | Fuse 64 | 85A |
| K40/11f65 | Fuse 65 | 87A |
| K40/11f66 | Fuse 66 | 37A |
| K40/11f68 | Fuse 68 | 40A |
| K40/11f69 | Fuse 69 | 42A |
| K40/11f72 | Fuse 72 | 62A |

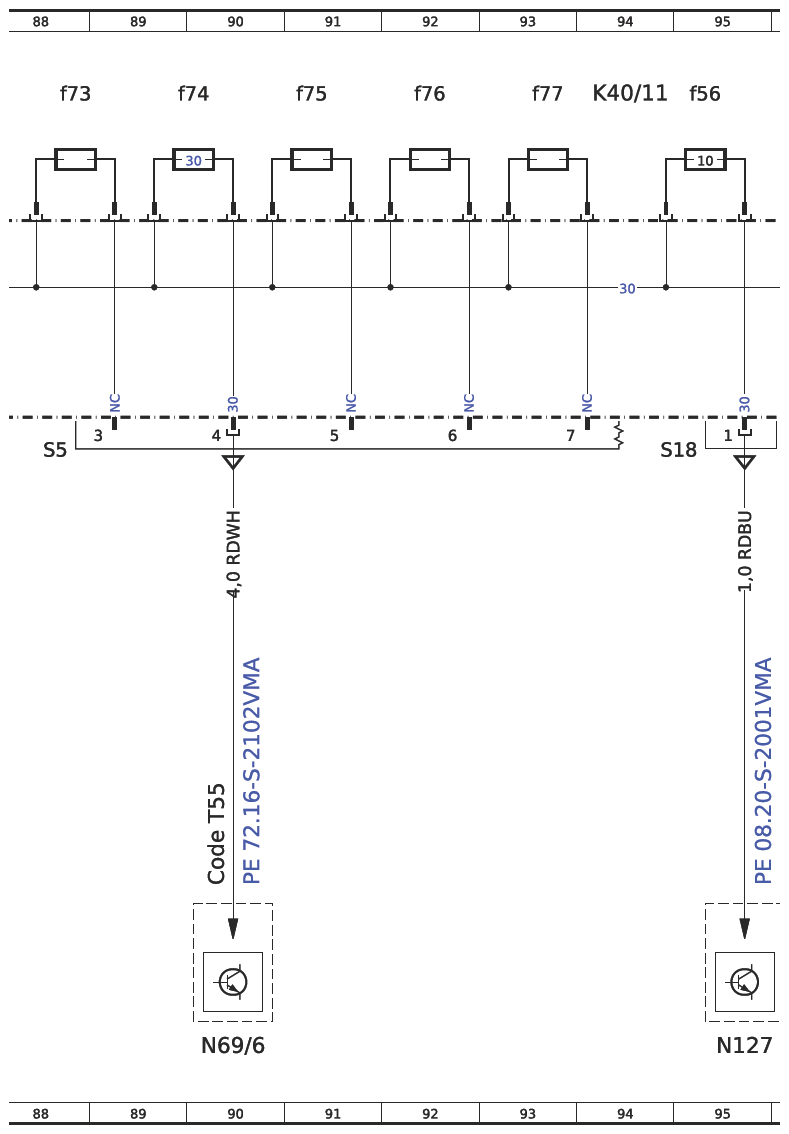

| K40/11f74 | Fuse 74 | 89A |
| K40/11f78 | Fuse 78 | 108A |
| K40/11f79 | Fuse 79 | 110A |
| K40/11f80 | Fuse 80 | 112A |
| K40/11f81 | Fuse 81 | 114A |
| K40/11f83 | Fuse 83 | 124A |
| K40/11f84 | Fuse 84 | 121A |
| K40/11f85 | Fuse 85 | 119A |
| K40/11f86 | Fuse 86 | 118A |
| K40/11f87 | Fuse 87 | 116A |
| K40/11f88 | Fuse 88 | 117A |

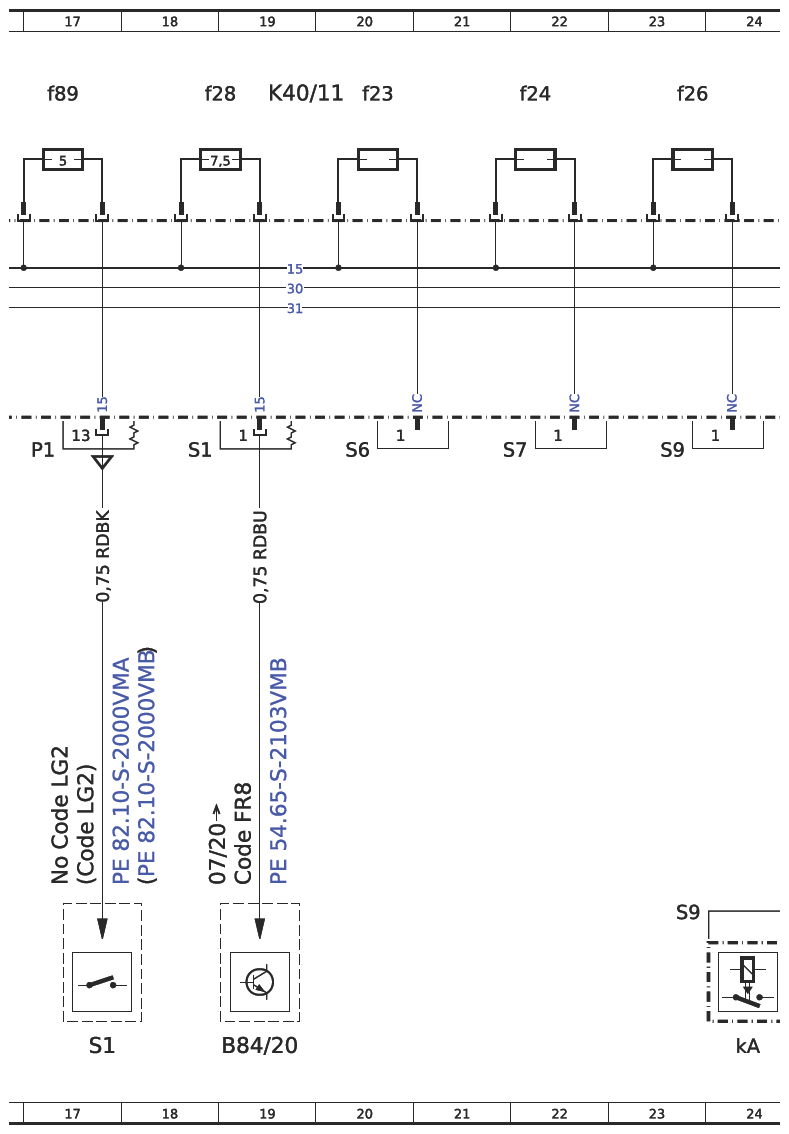

| K40/11f89 | Fuse 89 | 17A |
| K40/11f90 | Fuse 90 | 15A |
| K40/11f91 | Fuse 91 | 14A |
| K40/11f93 | Fuse 93 | 35A |
| K40/11f95 | Fuse 95 | 32A |
| K40/11f96 | Fuse 96 | 44A |

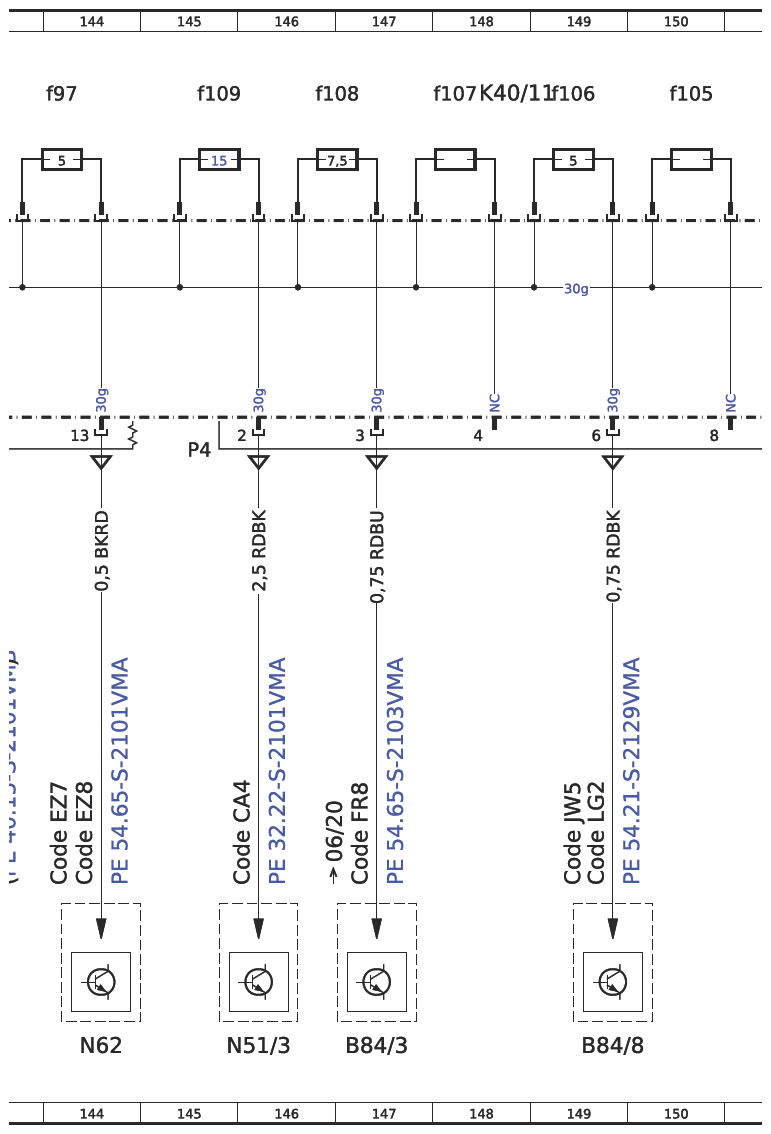

| K40/11f97 | Fuse 97 | 144A |

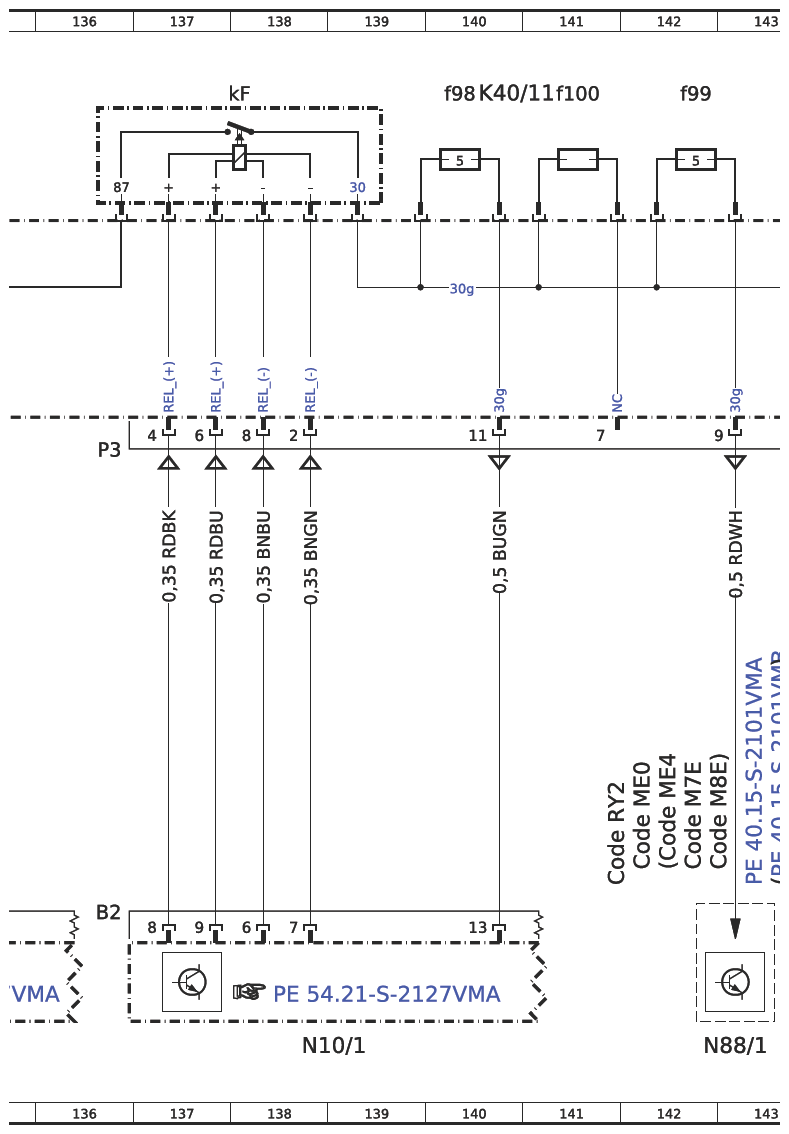

| K40/11f98 | Fuse 98 | 140A |
| K40/11f99 | Fuse 99 | 142A |

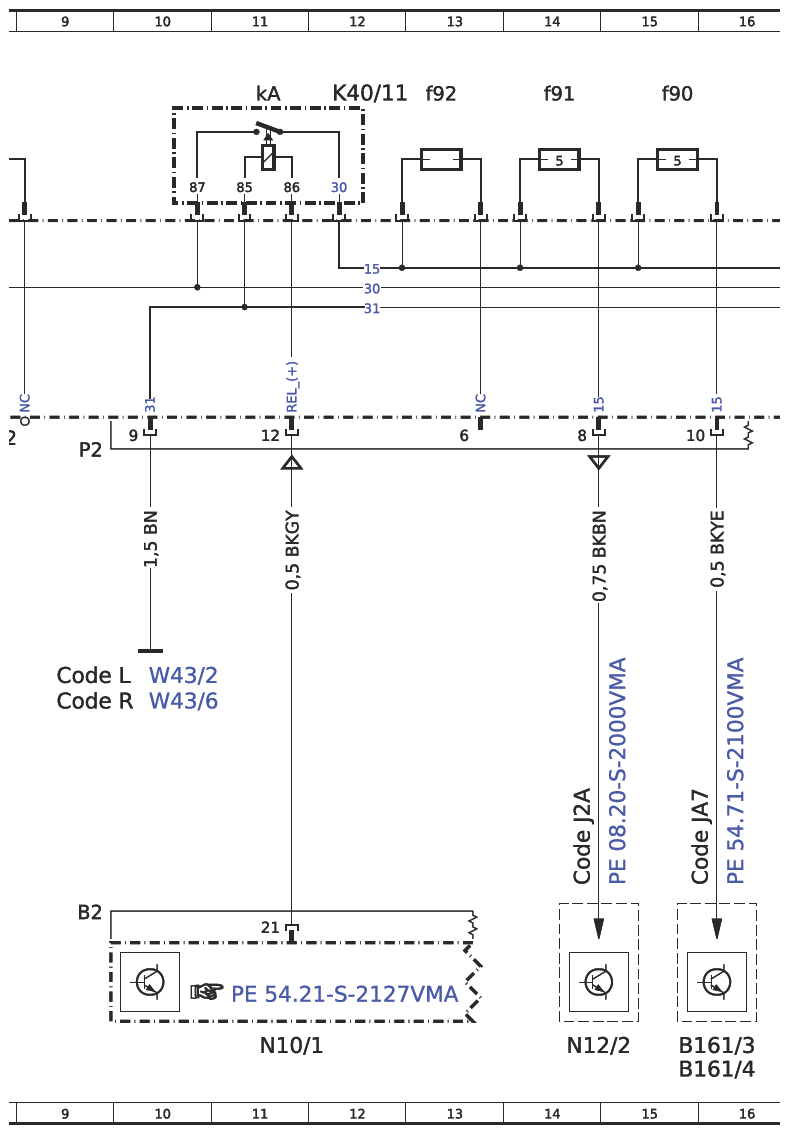

| K40/11 kA | Circuit 15 relay | 11A |
| K40/11 kB | Rear window wiper relay | 49A |
| K40/11 kC | Circuit 15R2 relay | 55A |
| K40/11 kD | Heated rear window relay | 63A |
| K40/11 kE | Circuit 15R1 relay | 29A |
| K40/11 kF | Circuit 30g relay | 138A |
| K40/12 | Fuse and relay module, front passenger footwell | 25L |
| K40/12kA | Circuit 15 relay | 24L |
| M2 | Blower motor | 83L |
| M6/10 | Left rear-end door wiper motor | 46L |
| M6/11 | Right rear-end door wiper motor | 38L |
| M6/12 | Tailgate wiper motor | 44L |
| N10/1 | Signal acquisition and actuation module (SAM) control unit | 11L |
| N10/1 | Signal acquisition and actuation module (SAM) control unit | 30L |
| N10/1 | Signal acquisition and actuation module (SAM) control unit | 55L |
| N10/1 | Signal acquisition and actuation module (SAM) control unit | 49L |
| N10/1 | Signal acquisition and actuation module (SAM) control unit | 134L |
| N10/1 | Signal acquisition and actuation module (SAM) control unit | 112L |
| N10/1 | Signal acquisition and actuation module (SAM) control unit | 138L |
| N110 | Weight Sensing System (WSS) control unit | 43L |
| N112/9 | HERMES control unit | 119L |
| N12/2 | Sound generator control unit | 14L |
| N127 | Drivetrain control unit | 95L |
| N2/18 | Supplemental restraint system (SRS) control unit | 40L |
| N2/18 | Supplemental restraint system (SRS) control unit | 167L |
| N2/19 | Supplemental restraint system (SRS) control unit | 41L |
| N2/19 | Supplemental restraint system (SRS) control unit | 168L |
| N32/2 | Seat heating/ventilation control unit | 103L |
| N32/2 | Seat heating/ventilation control unit | 160L |
| N32/23 | Driver seat lumbar support adjustment control unit | 161L |
| N32/24 | Front passenger seat lumbar support adjustment control unit | 173L |

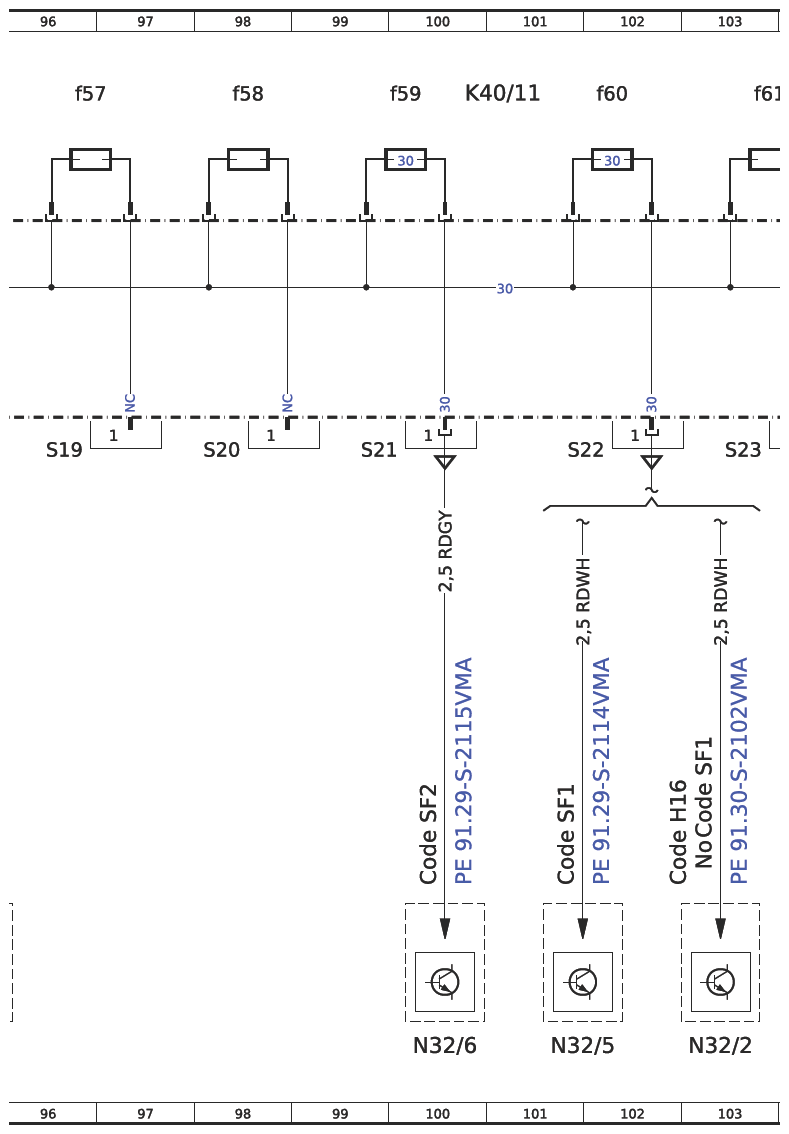

| N32/5 | Driver seat adjustment with memory i control unit | 101L |
| N32/5 | Driver seat adjustment with memory i control unit | 158L |
| N32/6 | Front passenger seat adjustment with i memory control unit | 100L |

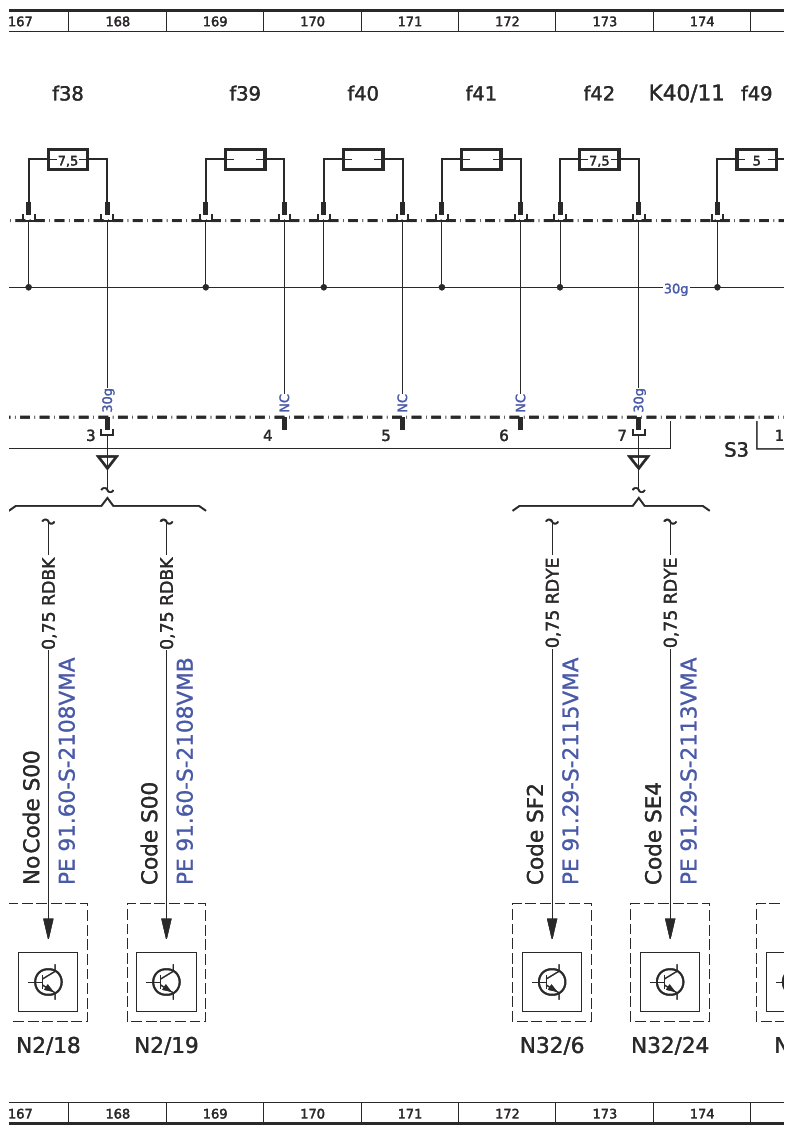

| N32/6 | Front passenger seat adjustment with i memory control unit | 172L |
| N33/4 | PTC heater booster control unit | 7L |
| N41 | Becker® MAP PILOT control unit | 153L |
| N51/3 | AIRMATIC control unit | 146L |
| N62 | Parktronic control unit (PTS) | 144L |
| N69/3 | Left front door control unit | 86L |
| N69/4 | Right front door control unit | 87L |
| N69/6 | Right sliding door (E-LSTR) control unit | 90L |
| N70 | Overhead control panel (OCP [DBE]) control unit | 131L |

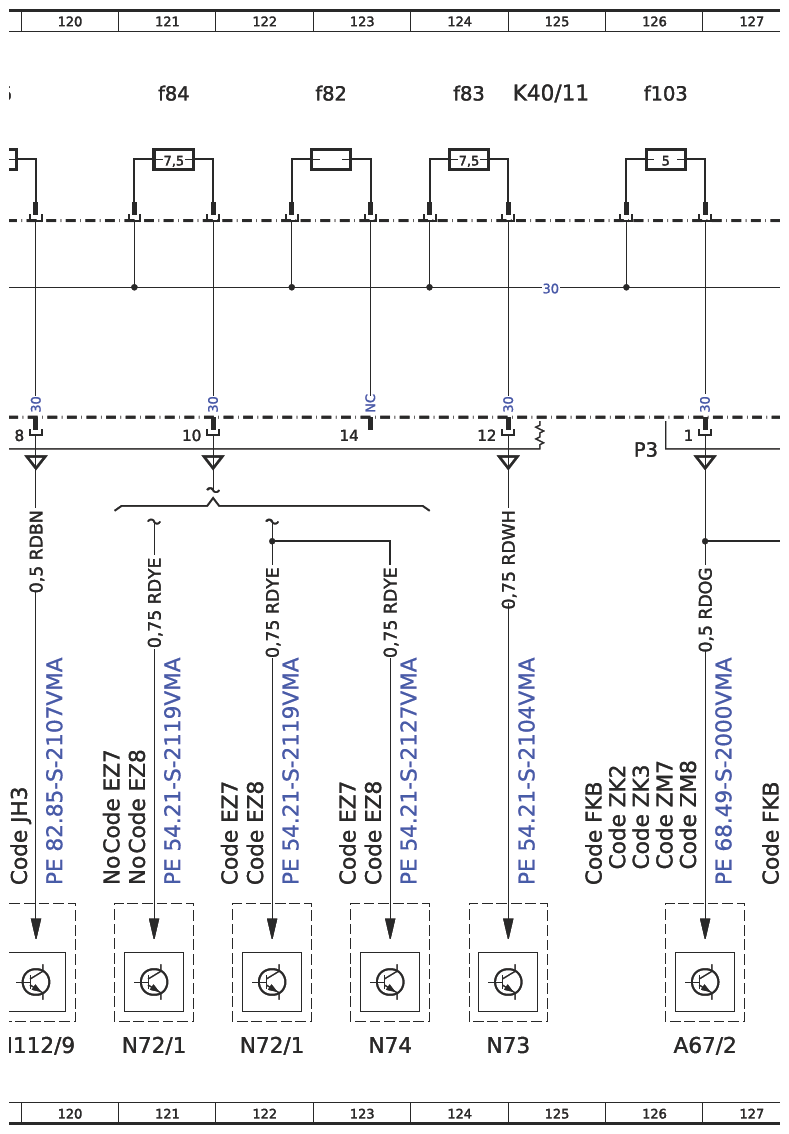

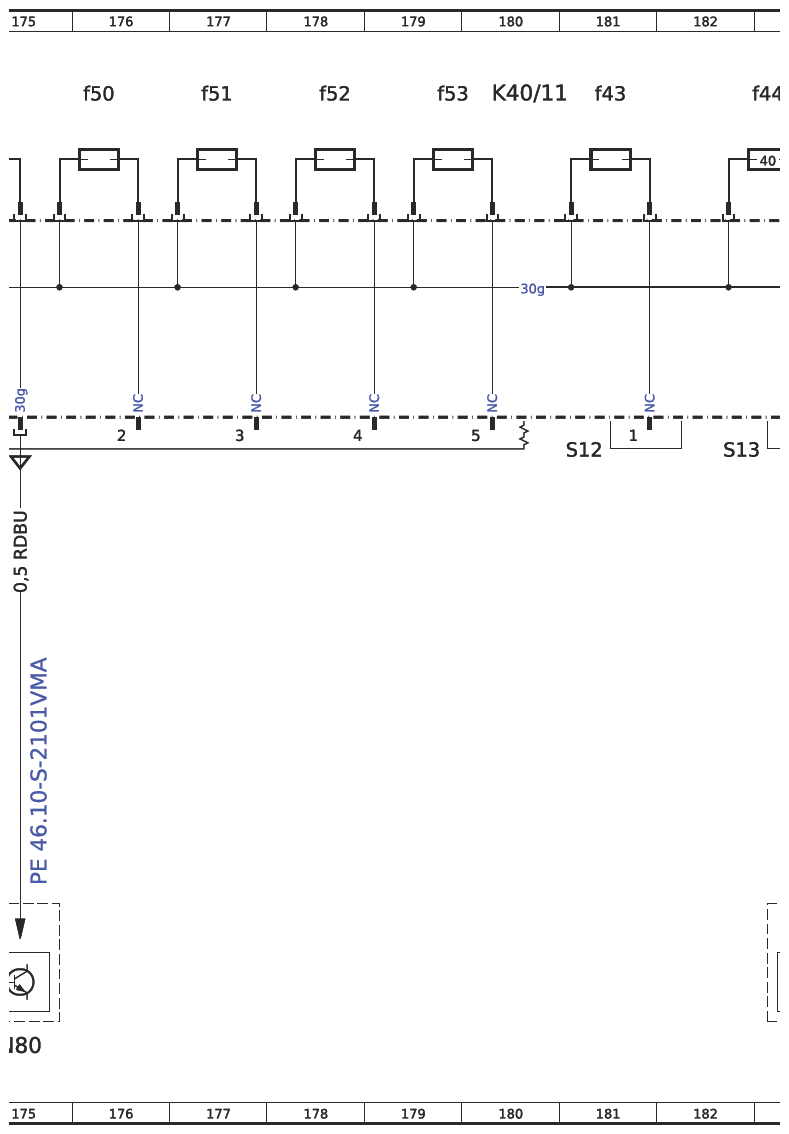

| N72/1 | Upper control panel (UCP [OBF]) control unit | 121L |
| N72/1 | Upper control panel (UCP [OBF]) control unit | 122L |
| N73 | Electronic ignition lock (EZS) control unit | 124L |
| N74 | Driver assistance systems operating panel control unit | 123L |
| N80 | Steering column tube module (MRM) control unit | 175L |
| N80 | Steering column tube module (MRM) control unit | 80L |
| N87/15 | Radio/radio navigation | 79L |
| N87/2 | Radio (Audio) | 77L |
| N87/2 | Radio (Audio) | 156L |
| N88/1 | Tire pressure monitor (RDK) control unit | 143L |
| N9/1 | Additional turn signal module control unit | 105L |
| N98 | Panoramic sliding sunroof (PSD) control unit | 109L |

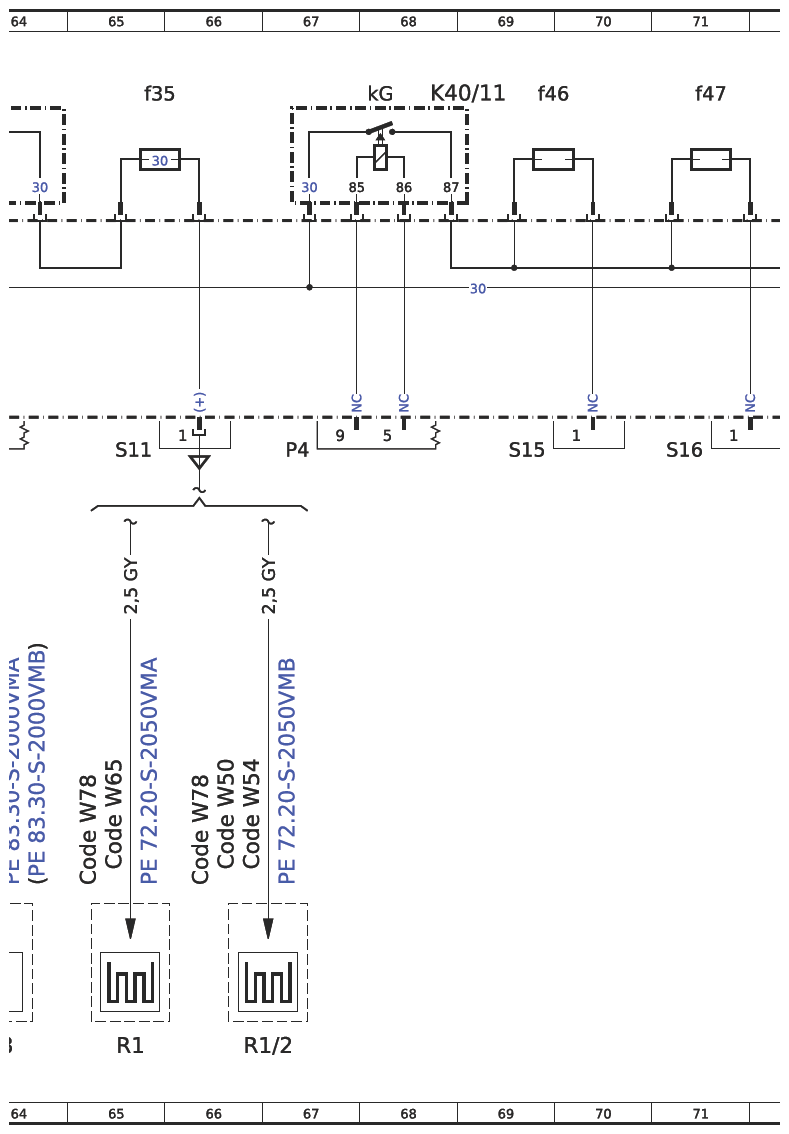

| R1 | Rear window heater | 65L |
| R1/2 | Right rear-end door rear window heater | 66L |
| S1 | Light switch | 17L |
| S145/2 | Charging interruption button | 130L |
| S98 | Air conditioning control and operating unit (front & rear KLA) | 64L |
| S98 | Air conditioning control and operating unit (front & rear KLA) | 81L |
| W43/2 | Right vehicle interior firewall ground point | 10G |
| W43/6 | Left vehicle interior firewall ground point 2 | 10G |

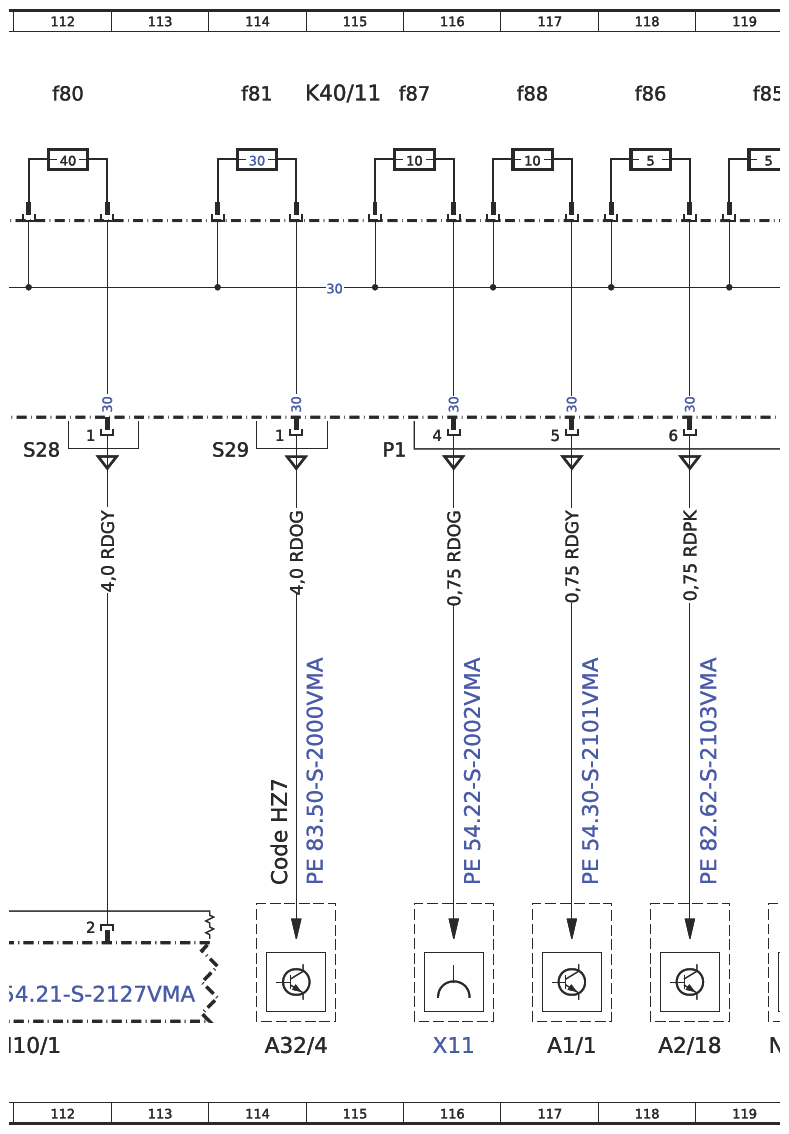

| X11 | Diagnostic connector | 116L |

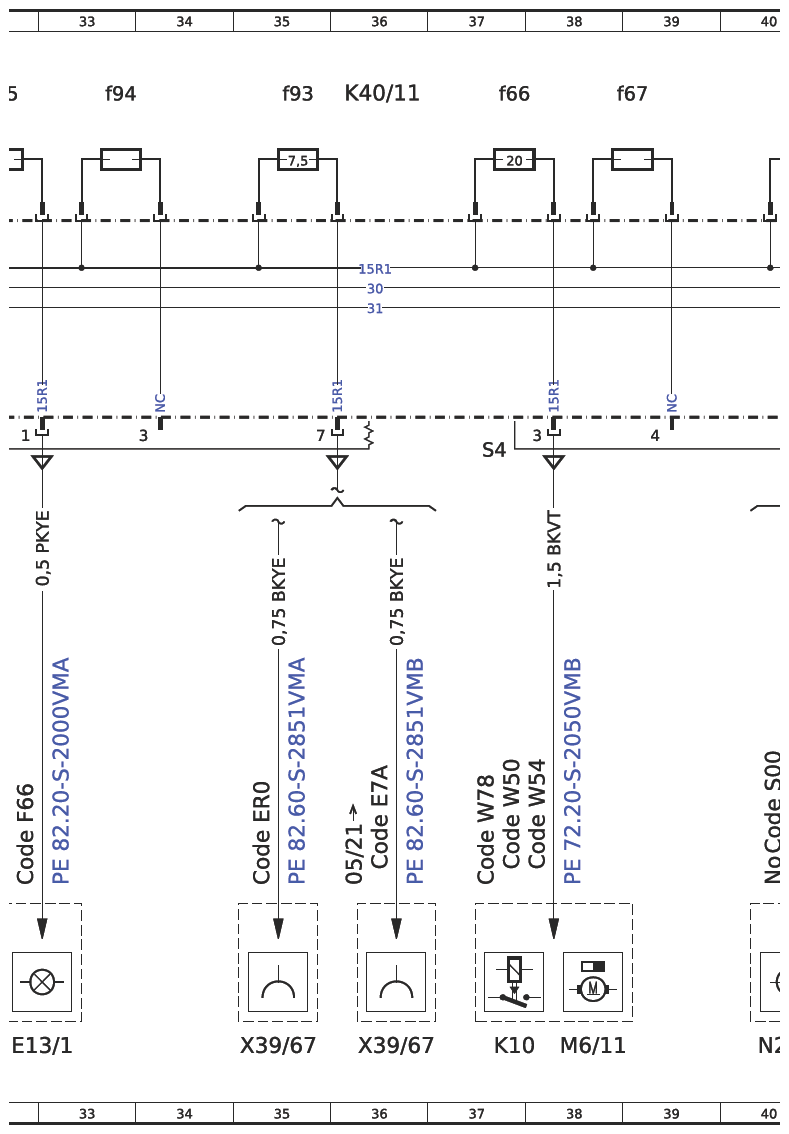

| X39/67 | Radio preinstallation electrical connector | 35L |
| X39/67 | Radio preinstallation electrical connector | 74L |
| X39/67 | Radio preinstallation electrical connector | 36L |
| X39/67 | Radio preinstallation electrical connector | 76L |
| X39/81 | Digital radio pre-installation electrical connector | 75L |
| X39/81 | Digital radio pre-installation electrical connector | 155L |
| X58/12 | Load compartment socket, right rear | 62L |
| X58/33 | Cockpit socket | 58L |
