(Wiring Diagram For Passenger-Side Fuse And Relay Module - PE54.15-S-2105-97VMA)
Model 447.6/7 with Code ME0 (Electric motor 85 kW) except Code XM7 (MOPF II) K40/12
Model 447.6 with Code M8E (Electric motor 85 kW/battery 60 kWh (usable)) except Code XM7 (MOPF II) K40/12
Model 447.7 with Code M7E (Electric motor 150 kW/battery 60 kWh (usable)) except Code XM7 (MOPF II) K40/12
Model 447.7 with Code ME4 (Electric motor 145 kW) except Code XM7 (MOPF II) K40/12
| Code : | Designation: | Position: |
|---|---|---|

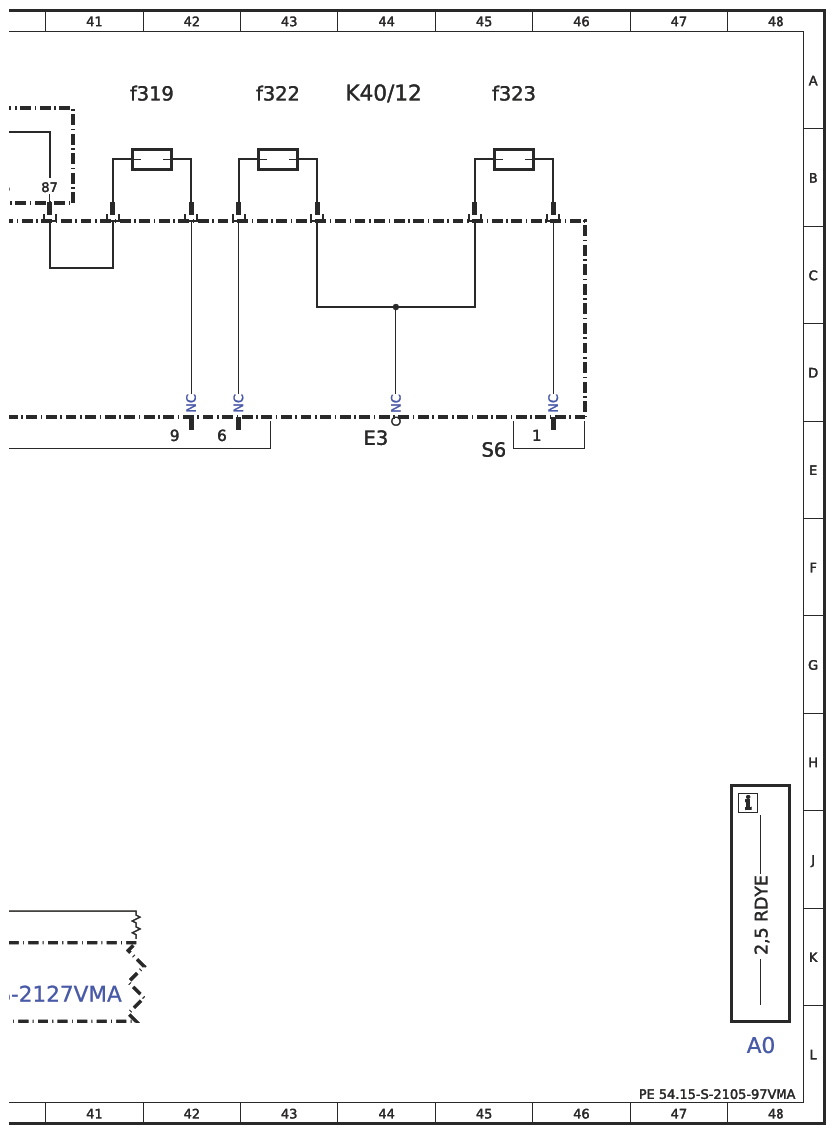

| A0 | Color Code key | 48L |
| Code ED5 | - | 15J |
| Code EK1 | Terminal strip for electrical connection | 39J |
| Code J02 | OLU pre-installation | 2U |
| Code J02 | OLU pre-installation | 15J |
| Code J03 | OLU Connect Unit | 22J |
| Code J03 | OLU Connect Unit | 15J |
| Code L | Valid for left-hand drive vehicles | 34G |
| Code R | Valid for right-hand drive vehicles | 34G |
| Code T56 | Electric controls for left sliding door | 19J |
| Code ZK2 | Taxi version with emergency alarm system | 12J |
| Code ZK3 | Taxi version without emergency alarm system | 13J |
| Code ZM7 | Rental vehicle package with emergency alarm system | 13J |
| Code ZM8 | Rental vehicle package without emergency alarm system | 13J |

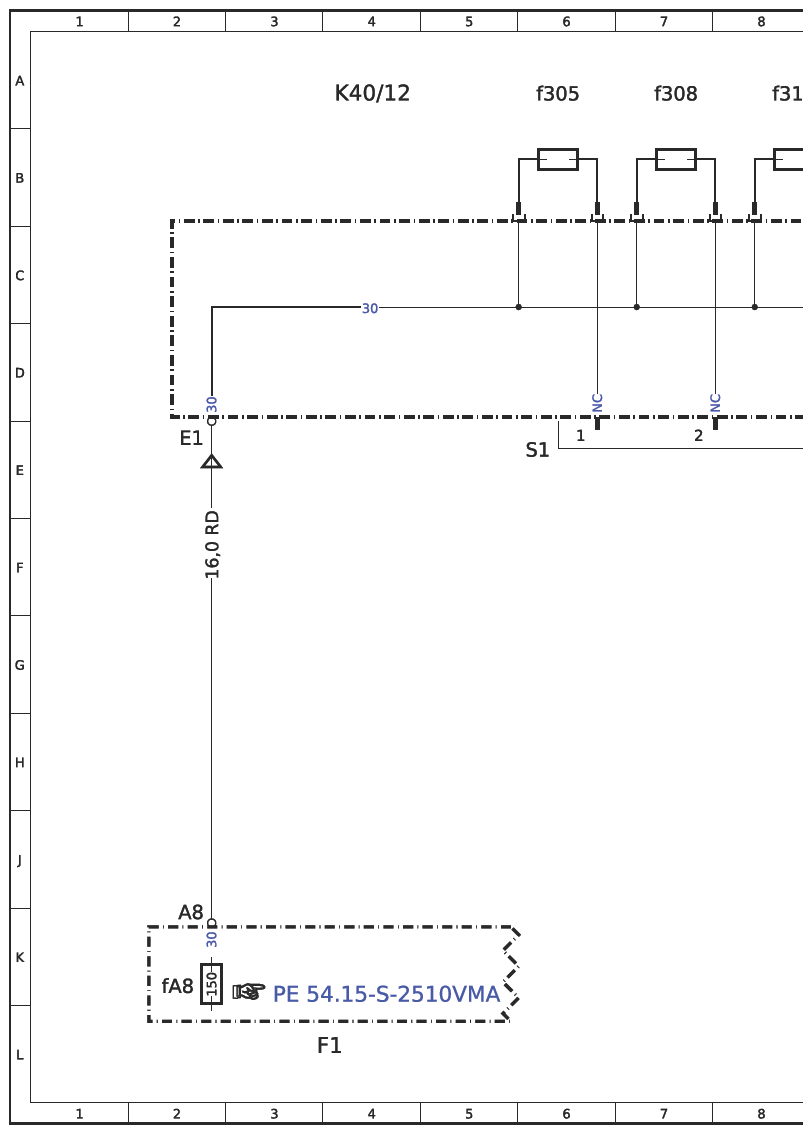

| F1 | Pre-fuse box | 4L |
| F1fA8 | Pre-fuse A8 | 2K |
| K40/11 | Firewall fuse and relay module | 35L |
| K40/11f27 | Fuse 27 | 33K |
| K40/12 | Fuse and relay module, front passenger footwell | 4A |
| K40/12 | Fuse and relay module, front passenger footwell | 13A |
| K40/12 | Fuse and relay module, front passenger footwell | 20A |
| K40/12 | Fuse and relay module, front passenger footwell | 27A |
| K40/12 | Fuse and relay module, front passenger footwell | 44A |
| K40/12 | Fuse and relay module, front passenger footwell | 35A |

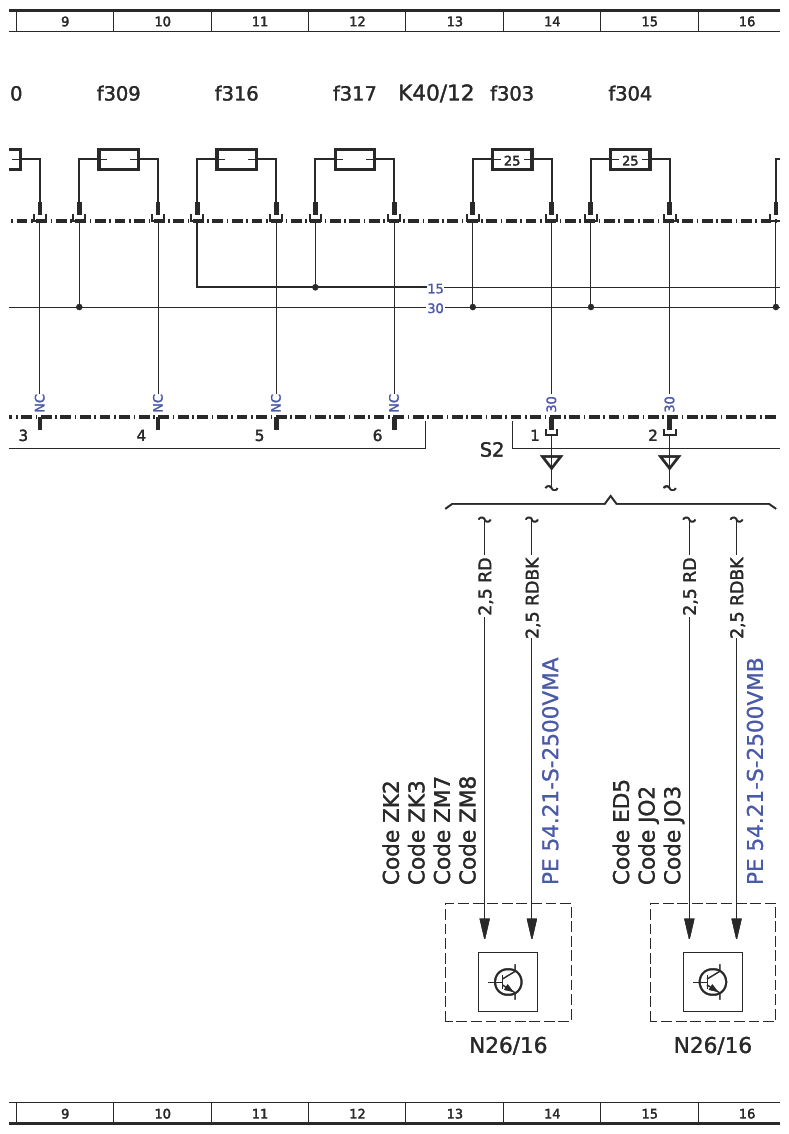

| K40/12f303 | Fuse 303 | 13A |
| K40/12f304 | Fuse 304 | 15A |

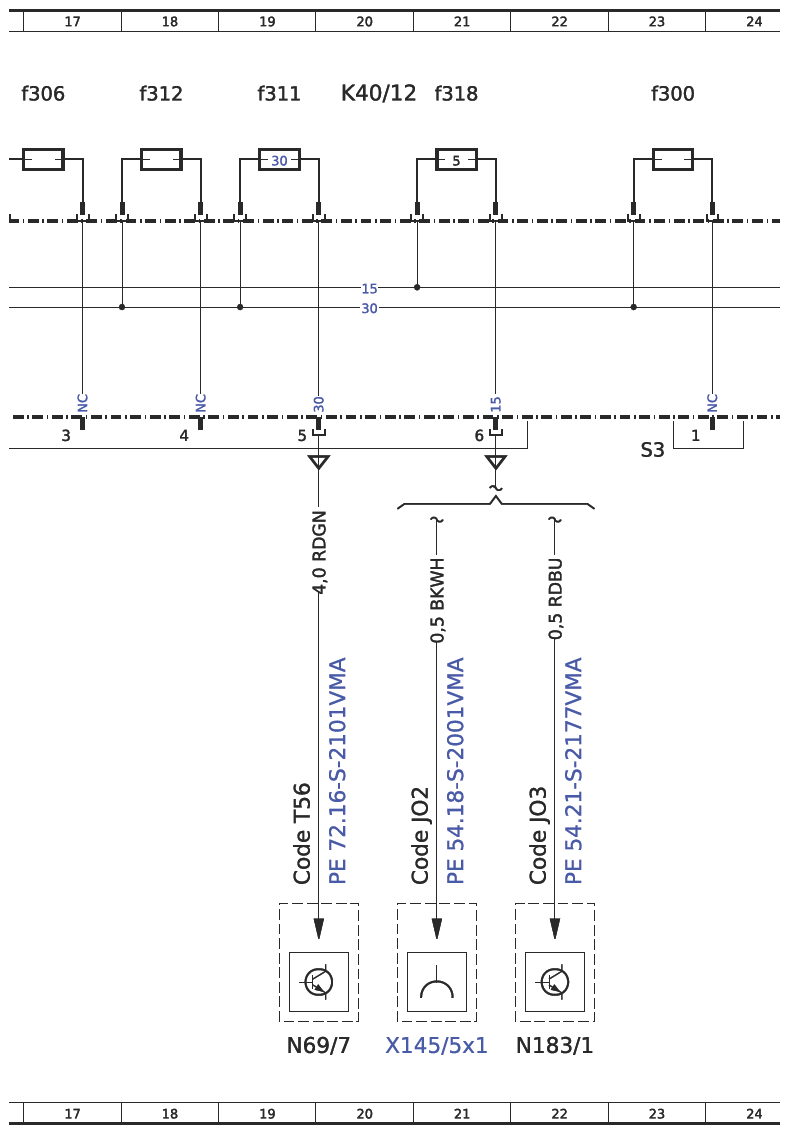

| K40/12f311 | Fuse 311 | 19A |
| K40/12f318 | Fuse 318 | 21A |

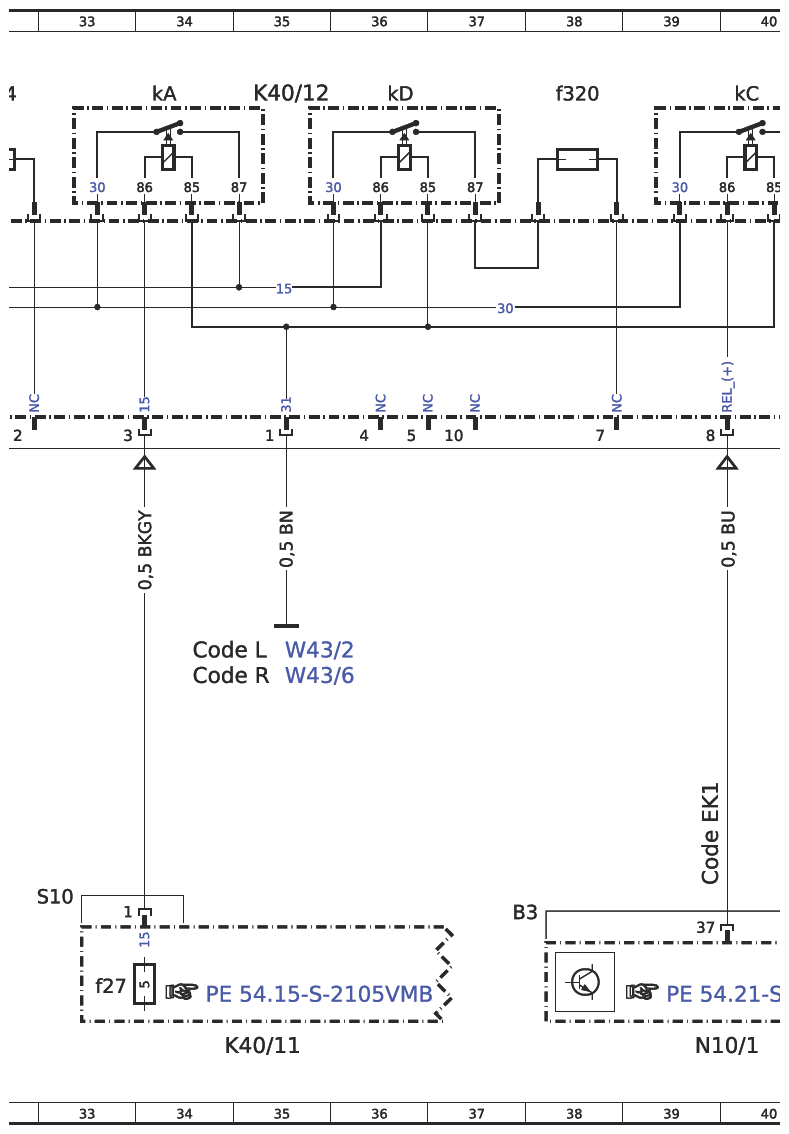

| K40/12kA | Circuit 15 relay | 34A |
| K40/12kC | Body manufacturer terminal 61 relay | 40A |
| K40/12kD | Body manufacturer circuit 15 relay | 36A |
| N10/1 | Signal acquisition and actuation module (SAM) control unit | 39L |
| N183/1 | Onboard Logic Unit (OLU) control unit - Connect Unit | 22L |
| N26/16 | Parameterizable special module (PSM) control unit | 13L |
| N26/16 | Parameterizable special module (PSM) control unit | 15L |
| N69/7 | Left sliding door (E-LSTL) control unit | 19L |
| W43/2 | Right vehicle interior firewall ground point | 35G |
| W43/6 | Left vehicle interior firewall ground point 2 | 35G |
| X145/5x1 | OLU 1 body manufacturer electrical connector | 21L |
