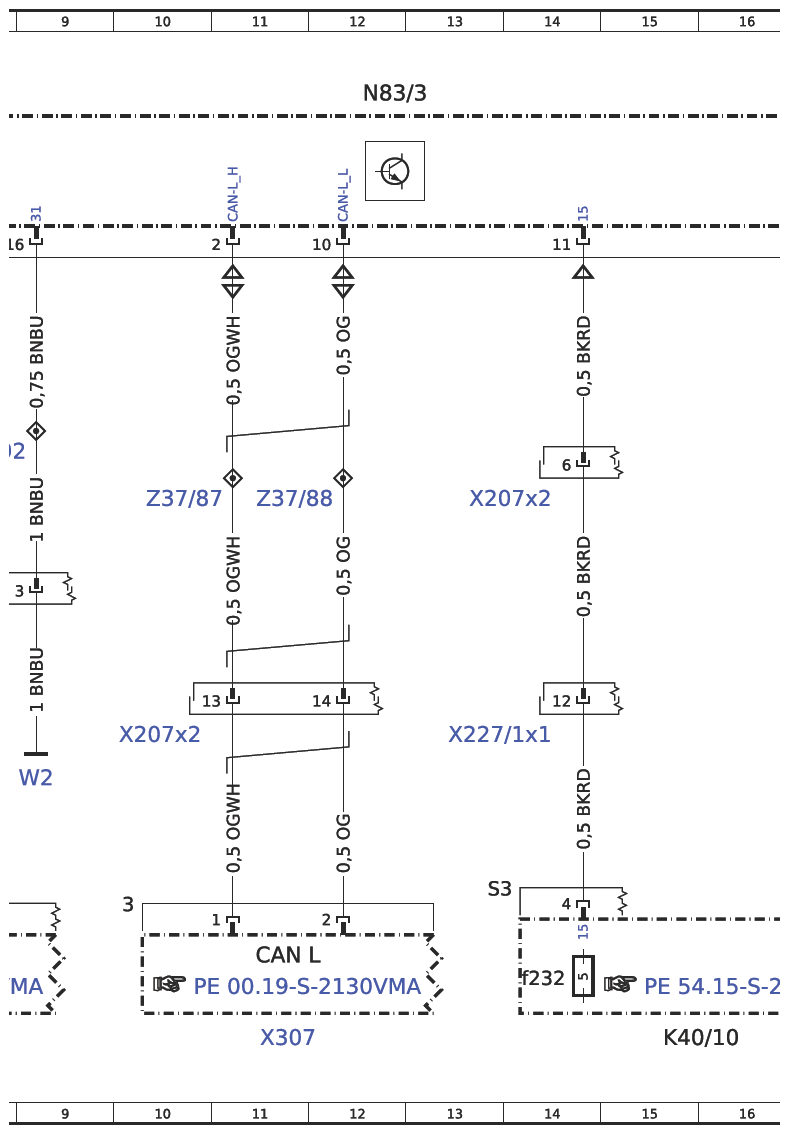

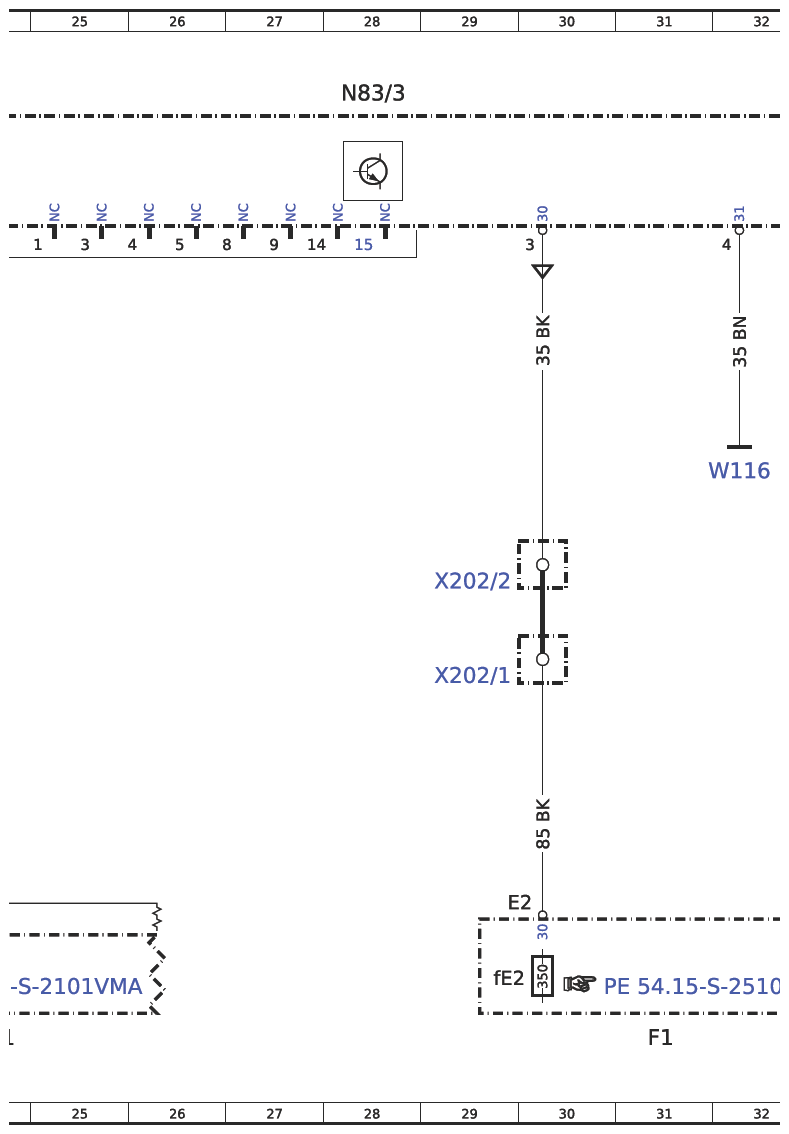

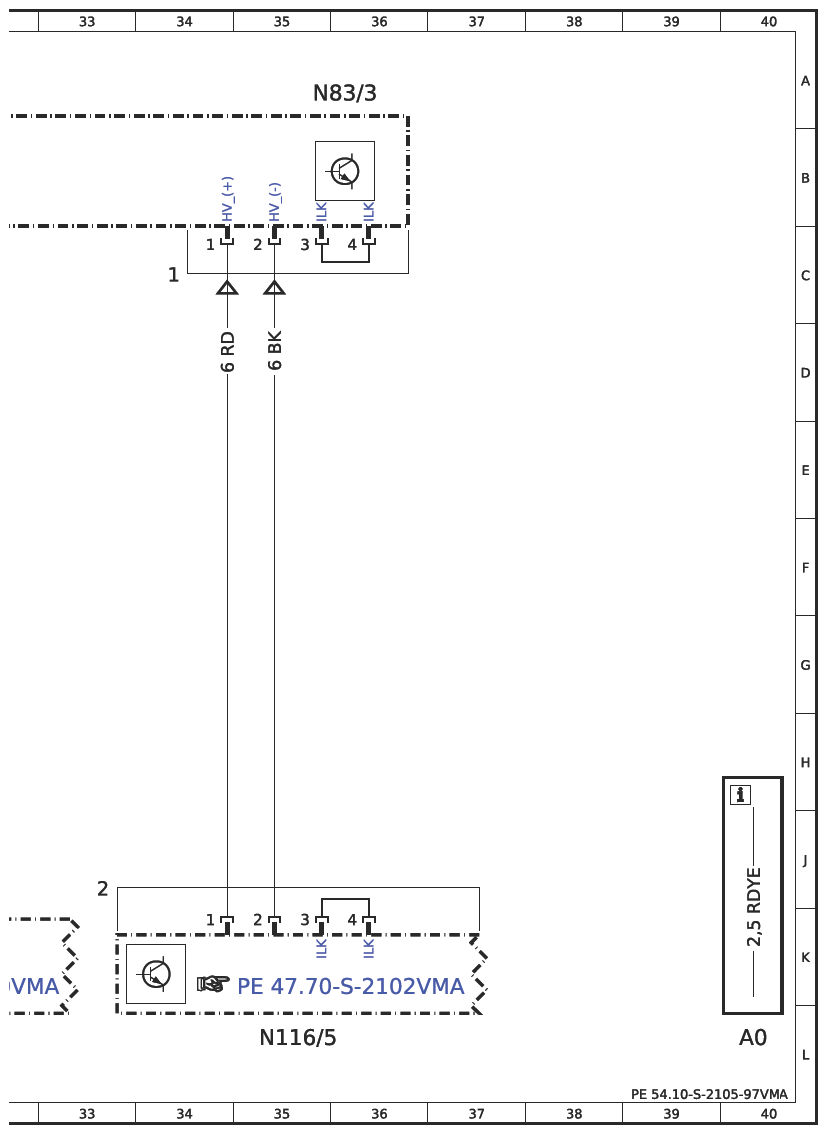

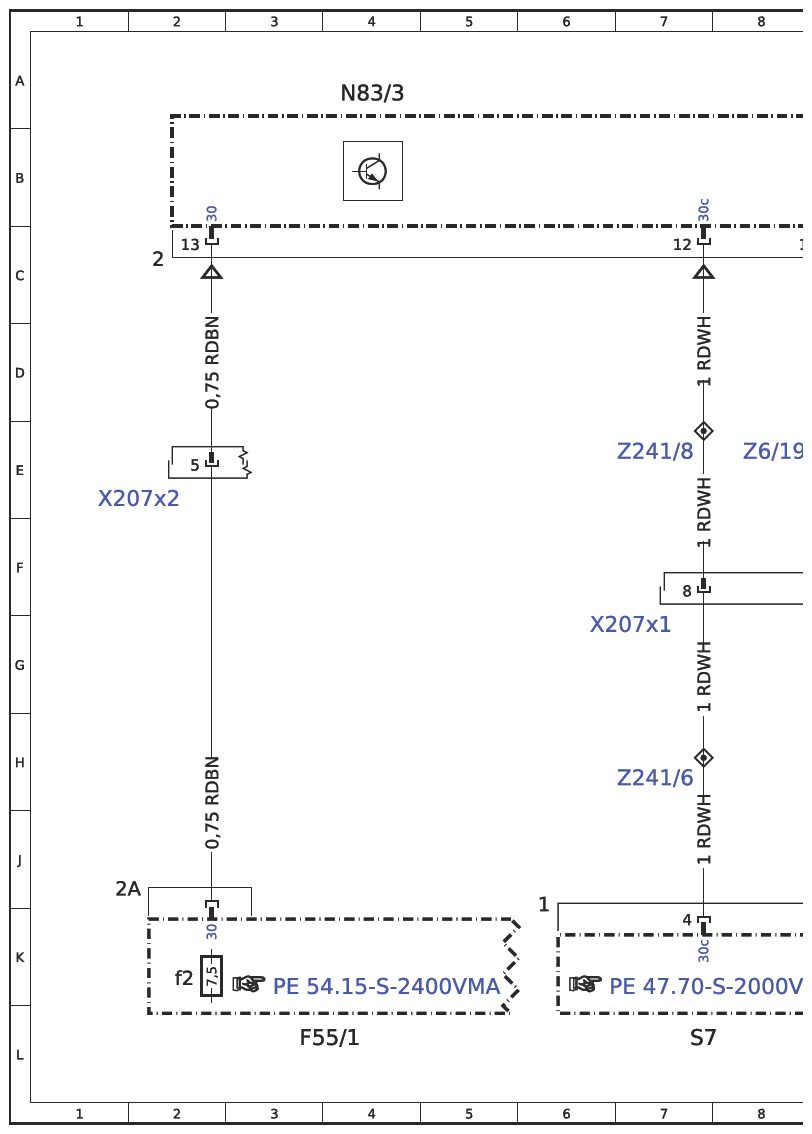

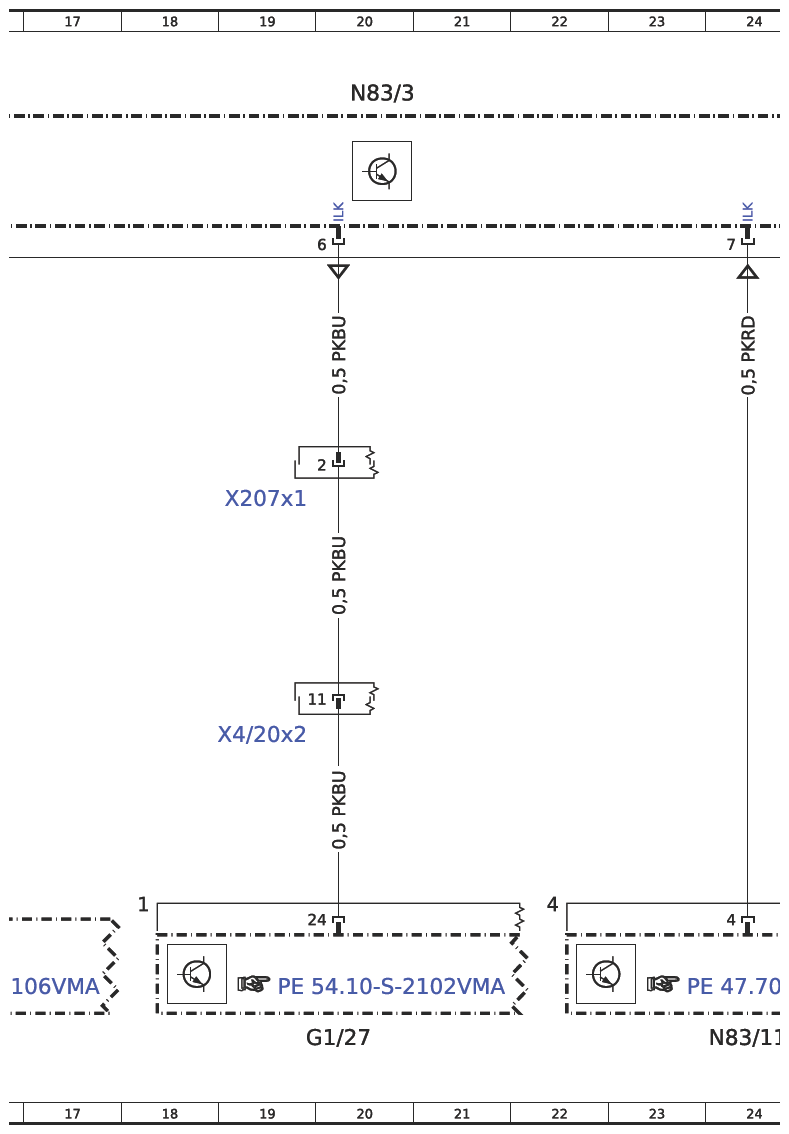

(Wiring Diagram For DC/DC Converter Control Unit - PE54.10-S-2105-97VMA)
Model 447.6/7 with Code ME0 (Electric motor 85 kW) except Code XM7 (MOPF II) N83/3
| Code : | Designation: | Position: |
|---|---|---|
| A0 | Color Code key | 40L |
| CAN L | Hybrid CAN | 11K |
| F1 | Pre-fuse box | 31L |
| F1fE2 | Pre-fuse E2 | 29K |
| F55/1 | Fuse block (1, 9-pin) | 3L |
| F55/1f2 | Fuse 2 | 2K |
| G1/27 | High-voltage battery 2 | 20L |
| K40/10 | Engine compartment fuse and relay module | 15L |
| K40/10f232 | Fuse 232 | 14K |
| N116/5 | High-voltage distributor module 1 | 35L |
| N83/11 | Alternating current charger for high-voltage battery | 24L |
| N83/3 | DC/DC converter control unit | 4A |
| N83/3 | DC/DC converter control unit | 12A |
| N83/3 | DC/DC converter control unit | 20A |
| N83/3 | DC/DC converter control unit | 28A |
| N83/3 | DC/DC converter control unit | 36A |
| S7 | High-voltage disconnect device | 7L |
| W116 | DC/DC converter ground point | 32E |
| W2 | Right front lamp unit ground point | 9H |
| X202/1 | Pre-fuse box/alternator electrical distributor rail | 29G |
| X202/2 | Pre-fuse box/starter electrical distributor rail | 29F |
| X207x1 | Electric machine electrical connector 1 | 7G |
| X207x1 | Electric machine electrical connector 1 | 19E |
| X207x2 | Electric machine electrical connector 2 | 2E |
| X207x2 | Electric machine electrical connector 2 | 10H |
| X207x2 | Electric machine electrical connector 2 | 14E |
| X227/1x1 | Main wiring harness/fuse and relay module electrical connector 1 | 14H |
| X307 | Hybrid CAN (CAN L) potential distributor electrical connector | 11L |
| X4/20x2 | High-voltage battery connecting point 2 | 19H |
| Z241/6 | Circuit 30c end sleeve 1 | 7H |
| Z241/8 | Circuit 30c end sleeve 3 | 7E |
| Z37/87 | Hybrid CAN (high) connector sleeve | 10E |
| Z37/88 | Hybrid CAN (low) connector sleeve | 11E |
| Z6/192 | Drivetrain tml. 31 end sleeve | 8E |
