Wiring Diagram For Sound System Amplifier Control Unit - PE82.62-P-2109-97NCB
Model 167 with code 810 (Premium sound system) except code 811 (High-End sound system)
Control unit N40/3
| Code: | Designation: | Position: |
|---|---|---|

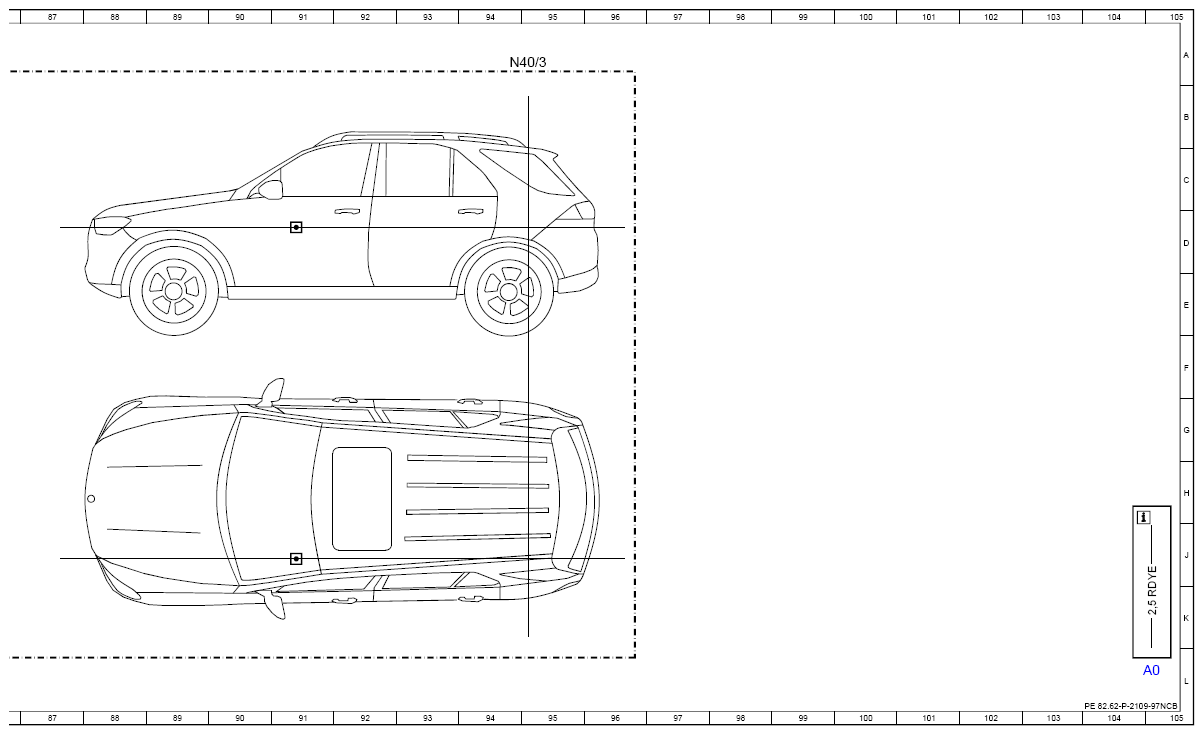

| A0 | Use of wiring diagrams | 105L |

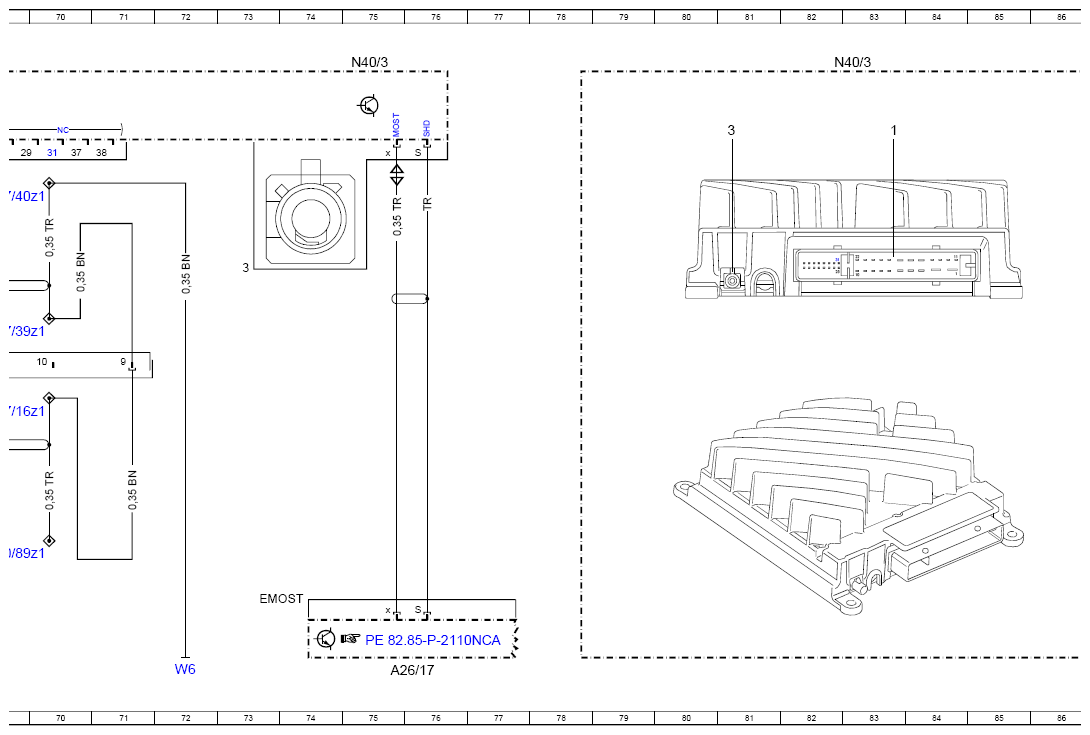

| A26/17 | Head unit | 75L |

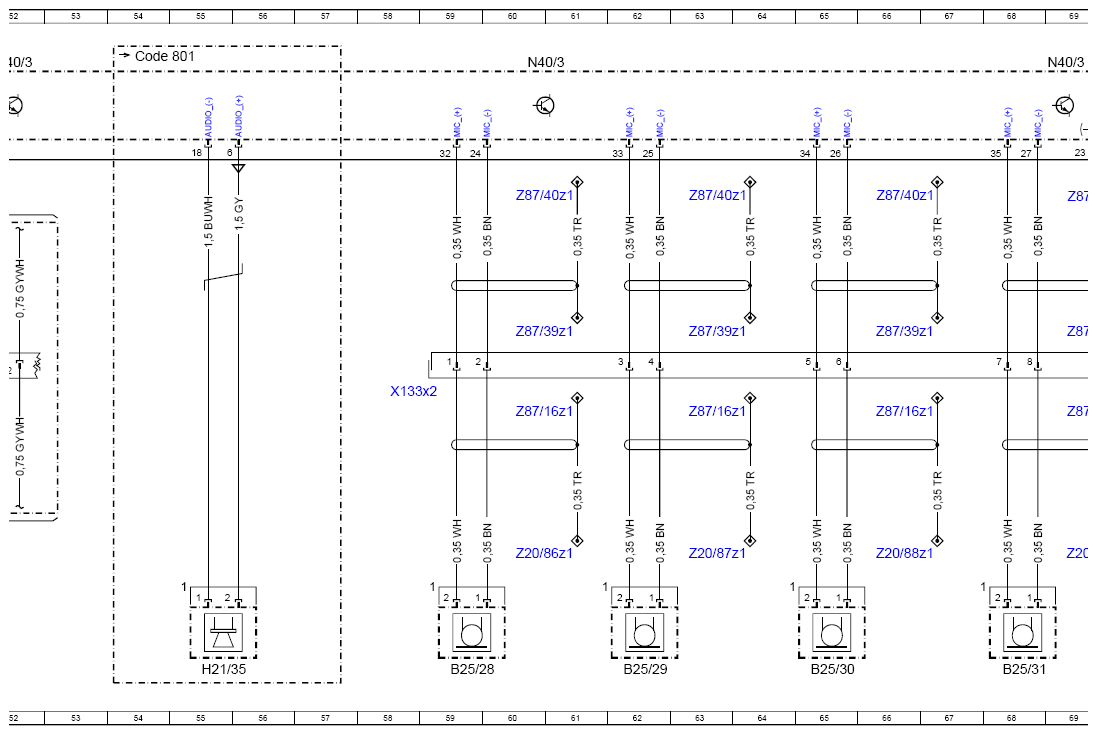

| B25/28 | Left front active engine noise compensation microphone | 59L |
| B25/29 | Right front active engine noise compensation microphone | 62L |
| B25/30 | Left rear active engine noise compensation microphone | 65L |
| B25/31 | Right rear active engine noise compensation microphone | 68L |
| CAN C1 | Drive train CAN | 10K |
| Code 362 | HERMES LTE | 12D |
| Code 801 | YoM 20/1 | 54A |
| Code FC | COUPE | 43D |
| Code FV | LONG SEDAN | 39D |
| Code FX | Special version | 48D |

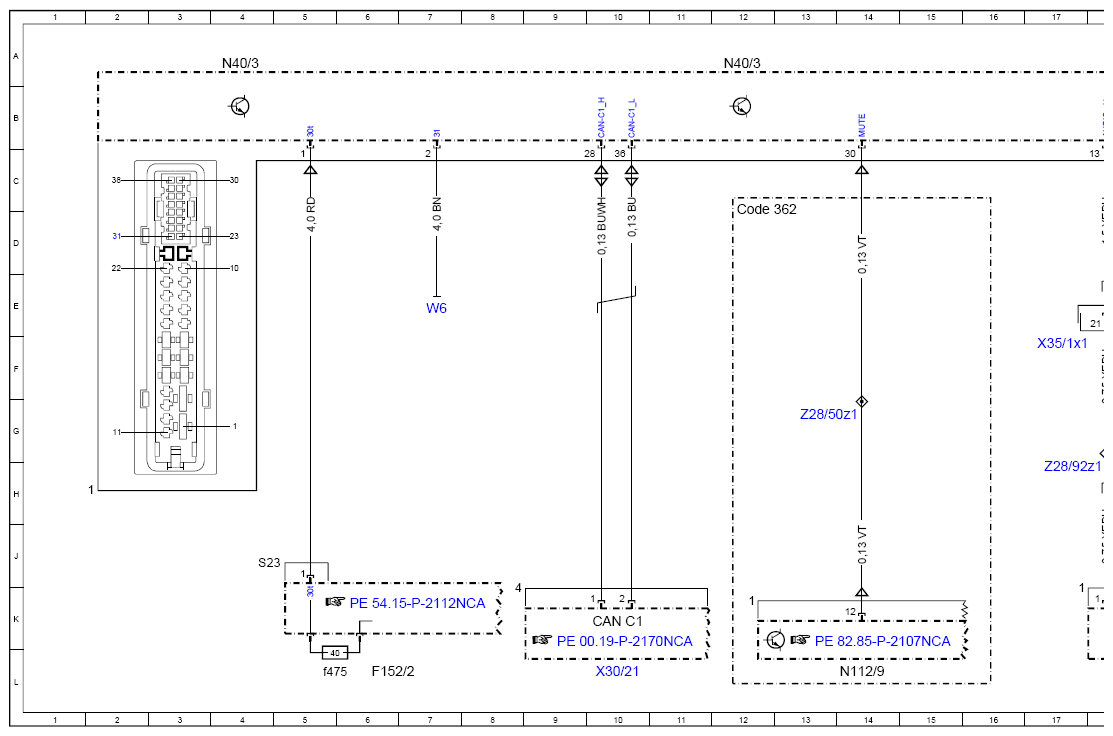

| F152/2 | Rear fuse and relay module | 6L |
| F152/2f475 | Fuse 475 | 5L |

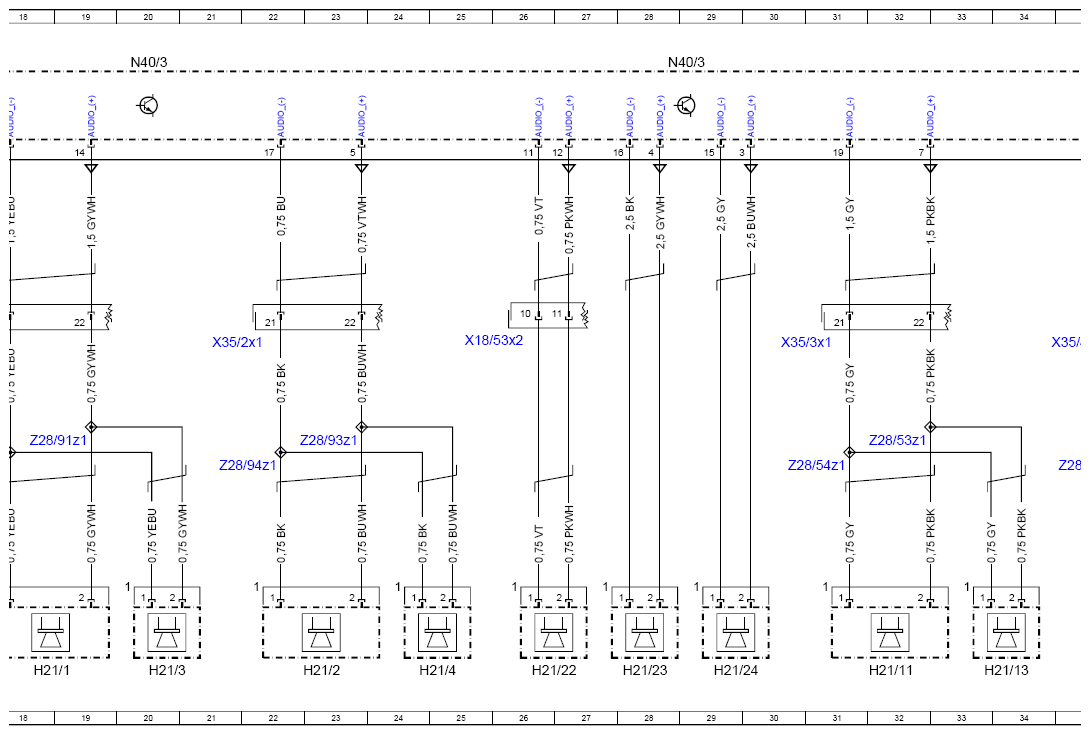

| H21/1 | Left front tweeter (Premium) | 18L |
| H21/11 | Left rear tweeter (Premium) | 32L |
| H21/12 | Right rear tweeter (Premium) | 36L |
| H21/13 | Left rear mid-range speaker (Premium) | 34L |
| H21/14 | Right rear mid-range speaker (Premium) | 38L |
| H21/2 | Right front tweeter (Premium) | 23L |
| H21/22 | Center front mid-range speaker (Premium) | 26L |
| H21/23 | Left front bass speaker (Premium) | 28L |
| H21/24 | Right front bass speaker (Premium) | 29L |
| H21/3 | Left front mid-range speaker (Premium) | 20L |

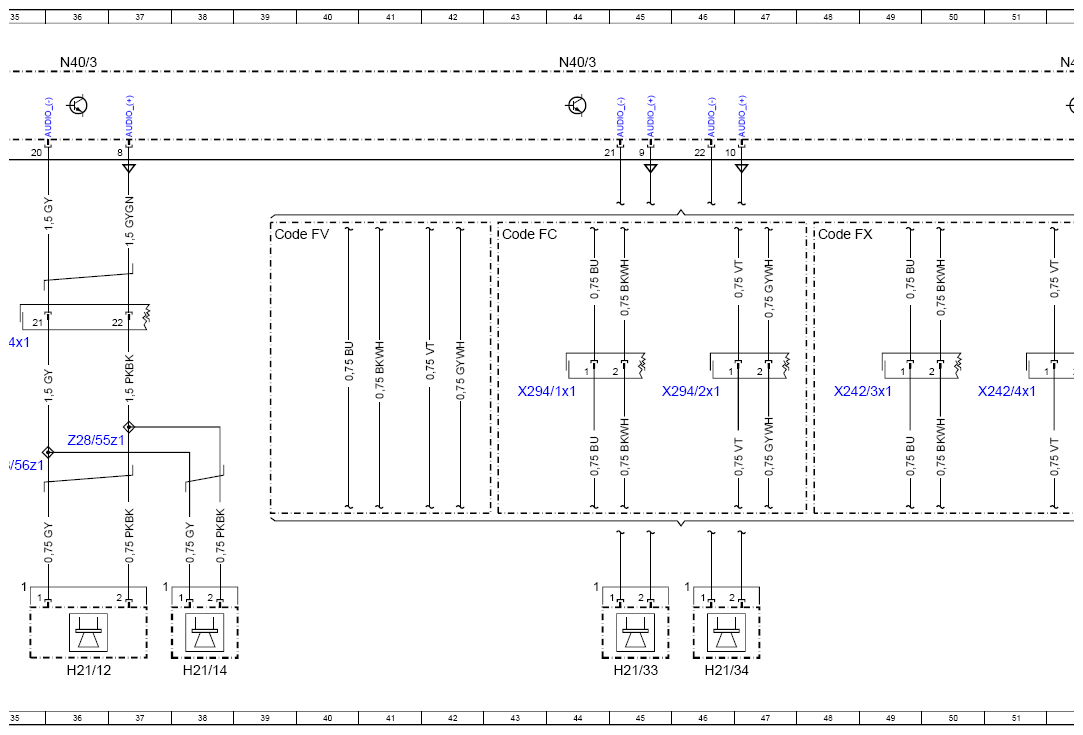

| H21/33 | Left rear surround sound system mid-range speaker (Premium) | 45L |
| H21/34 | Right rear surround sound system mid-range speaker (Premium) | 46L |
| H21/35 | Rear subwoofer (Premium) | 55L |
| H21/4 | Right front mid-range speaker (Premium) | 24L |
| N112/9 | HERMES control unit | 14L |
| N40/3 | Sound system amplifier control unit | 83A |
| N40/3 | Sound system amplifier control unit | 94A |
| N40/3 | Sound system amplifier control unit | 52A |
| N40/3 | Sound system amplifier control unit | 44A |
| N40/3 | Sound system amplifier control unit | 60A |
| N40/3 | Sound system amplifier control unit | 69A |
| N40/3 | Sound system amplifier control unit | 4A |
| N40/3 | Sound system amplifier control unit | 12A |
| N40/3 | Sound system amplifier control unit | 20A |
| N40/3 | Sound system amplifier control unit | 28A |
| N40/3 | Sound system amplifier control unit | 36A |
| N40/3 | Sound system amplifier control unit | 75A |
| W6 | Left wheel arch trunk ground point | 7E |
| W6 | Left wheel arch trunk ground point | 72L |
| X133x2 | Roof/vehicle interior electrical connector | 58F |
| X18/53x2 | Driver cockpit/interior wiring harness electrical connector | 26F |
| X242/3x1 | Left load compartment electrical connector | 49F |
| X242/4x1 | Right load compartment electrical connector | 51F |
| X294/1x1 | Left load compartment adapter electrical connector | 44F |
| X294/2x1 | Right load compartment adapter electrical connector | 46F |
| X30/21 | Drive train CAN (CAN C1) potential distributor electrical connector | 10L |
| X35/1x1 | Left front door electrical connector | 17F |
| X35/2x1 | Right front door electrical connector | 21F |
| X35/3x1 | Left rear door electrical connector | 31F |
| X35/4x1 | Right rear door electrical connector | 35F |
| Z20/86z1 | Microphone screen connector sleeve | 60J |
| Z20/87z1 | Microphone screen connector sleeve | 63J |
| Z20/88z1 | Microphone screen connector sleeve | 66J |
| Z20/89z1 | Microphone screen connector sleeve | 69J |
| Z28/50z1 | Mute connector sleeve | 13G |
| Z28/53z1 | Left rear passenger compartment mid-range speaker end sleeve (+ signal) | 32G |
| Z28/54z1 | Left rear passenger compartment mid-range speaker end sleeve (- signal) | 31H |
| Z28/55z1 | Right rear passenger compartment mid-range speaker end sleeve (+ signal) | 36G |
| Z28/56z1 | Right rear passenger compartment mid-range speaker end sleeve (- signal) | 35H |
| Z28/91z1 | Left front door midrange speaker connector sleeve (+) | 19G |
| Z28/92z1 | Left front door midrange speaker connector sleeve (-) | 17H |
| Z28/93z1 | Right front door midrange speaker connector sleeve (+) | 23G |
| Z28/94z1 | Right front door midrange speaker connector sleeve (-) | 22H |
| Z87/16z1 | Microphone shielding connector sleeve | 60G |
| Z87/16z1 | Microphone shielding connector sleeve | 63G |
| Z87/16z1 | Microphone shielding connector sleeve | 66G |
| Z87/16z1 | Microphone shielding connector sleeve | 69G |
| Z87/39z1 | Microphone shielding connector sleeve | 60E |
| Z87/39z1 | Microphone shielding connector sleeve | 63E |
| Z87/39z1 | Microphone shielding connector sleeve | 66E |
| Z87/39z1 | Microphone shielding connector sleeve | 69F |
| Z87/40z1 | Microphone shielding connector sleeve | 60C |
| Z87/40z1 | Microphone shielding connector sleeve | 63C |
| Z87/40z1 | Microphone shielding connector sleeve | 66C |
| Z87/40z1 | Microphone shielding connector sleeve | 69C |
