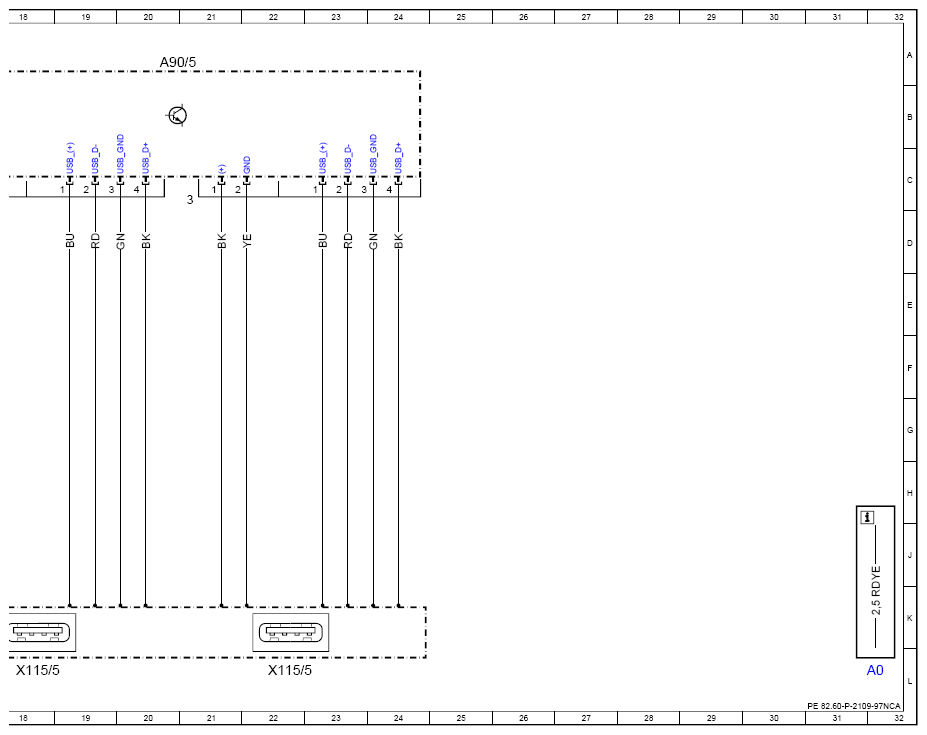

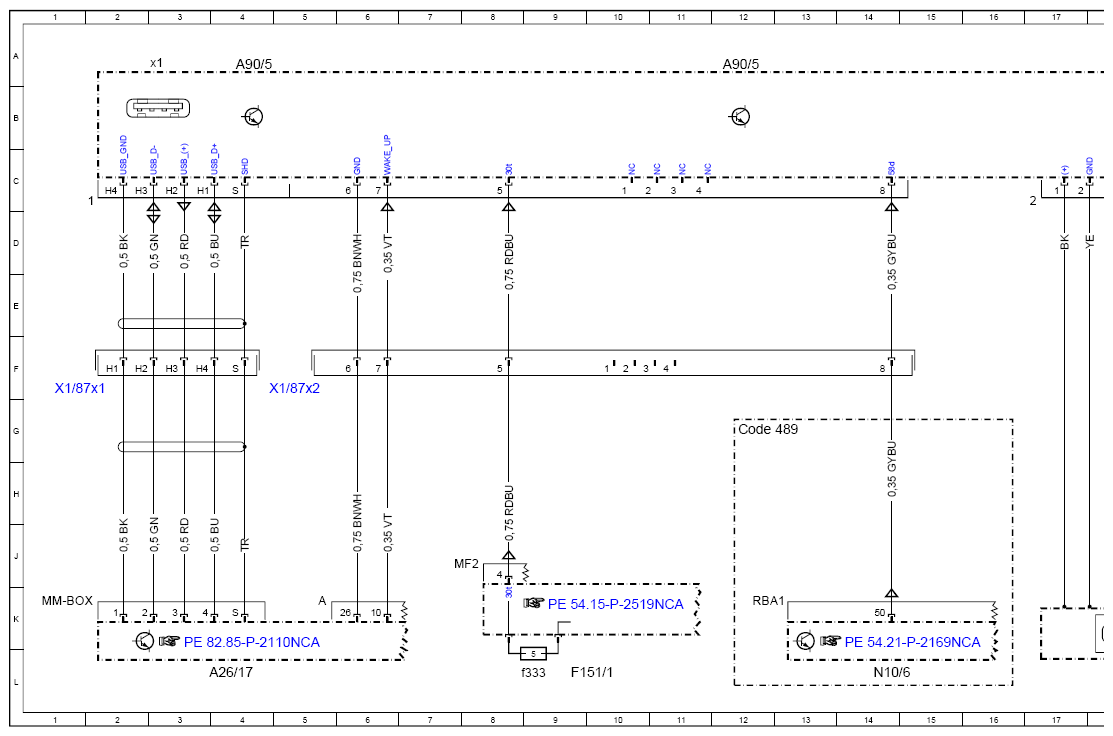

Wiring Diagram For Multimedia Connection Unit - PE82.60-P-2109-97NCA
Model 167
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 32L |
| A26/17 | Head unit | 4L |
| A90/5 | Multimedia connection unit | 4A |
| A90/5 | Multimedia connection unit | 12A |
| A90/5 | Multimedia connection unit | 20A |
| A90/5x1 | 3A | |
| Code 489 | AIRMATIC | 12G |
| F151/1 | Passenger-side A-pillar fuse box | 9L |
| F151/1f333 | Fuse 333 | 9L |
| N10/6 | Front central control unit | 14L |
| X1/87x1 | Multimedia connection unit electrical connector | 1F |
| X1/87x2 | Multimedia connection unit electrical connector | 5F |
| X115/5 | 18L | |
| X115/5 | 22L |
