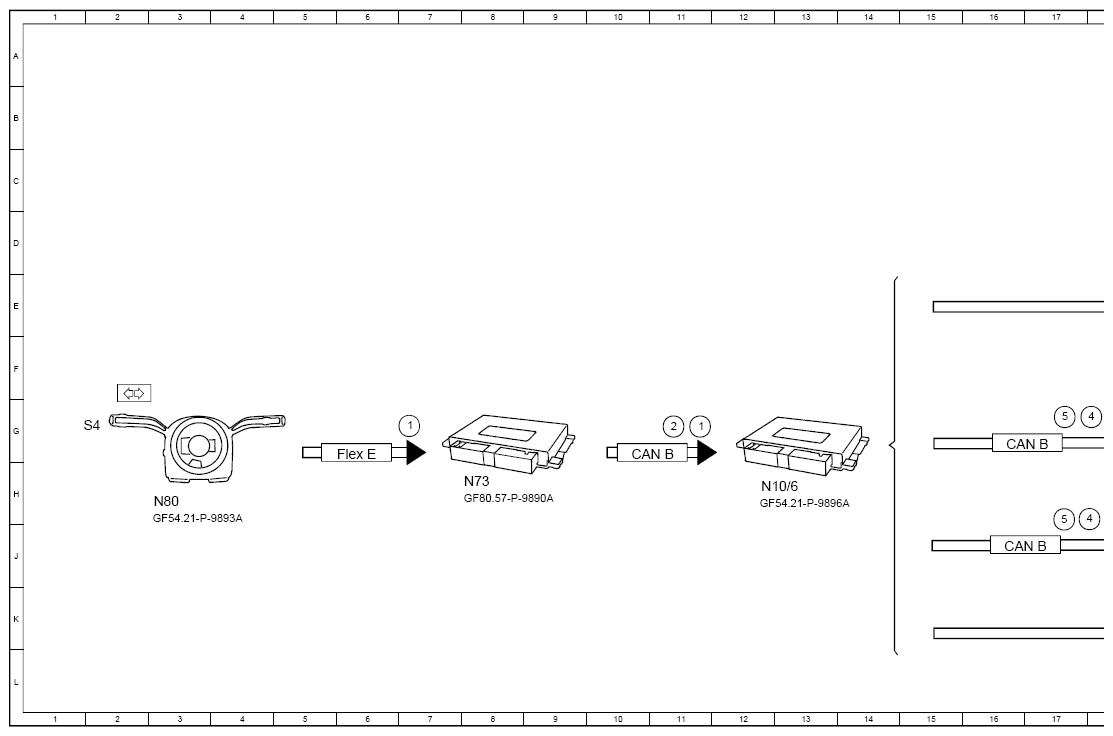

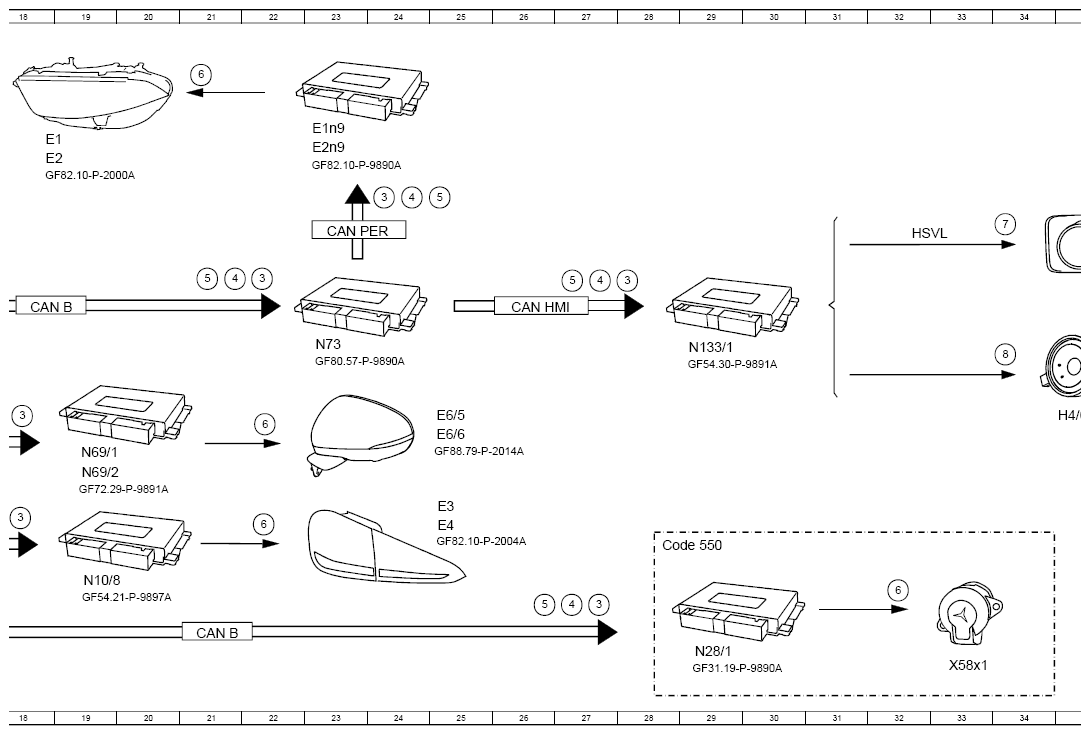

Function Schematic, Turn Signaling - PE82.10-P-2509-97B
Model 167
Model 293
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Combination switch, status | 12G |
| 1 | Combination switch, status | 7G |
| 2 | Circuit 15, status | 11G |
| 3 | Left turn signal light, request | 22D |
| 3 | Left turn signal light, request | 24C |
| 3 | Left turn signal light, request | 27K |
| 3 | Left turn signal light, request | 28D |
| 3 | Left turn signal light, request | 18G |
| 3 | Left turn signal light, request | 18J |
| 4 | Right turn signal light, request | 21D |
| 4 | Right turn signal light, request | 27K |
| 4 | Right turn signal light, request | 18G |
| 4 | Right turn signal light, request | 24C |
| 4 | Right turn signal light, request | 18J |
| 4 | Right turn signal light, request | 27D |
| 5 | Flasher frequency, signal | 21E |
| 5 | Flasher frequency, signal | 26K |
| 5 | Flasher frequency, signal | 17G |
| 5 | Flasher frequency, signal | 27E |
| 5 | Flasher frequency, signal | 25C |
| 5 | Flasher frequency, signal | 17J |
| 6 | Turn signal light, actuation | 21A |
| 6 | Turn signal light, actuation | 32J |
| 6 | Turn signal light, actuation | 22H |
| 6 | Turn signal light, actuation | 22G |
| 7 | Image data, signal | 34D |
| 8 | Speaker, actuation | 34F |
| A40/16 | Head unit/instrument cluster display cluster | 36E |
| CAN B | Interior CAN | 18E |
| CAN B | Interior CAN | 10G |
| CAN B | Interior CAN | 21K |
| CAN B | Interior CAN | 16G |
| CAN B | Interior CAN | 16J |
| CAN HMI | User interface CAN | 26E |
| CAN PER | Peripherals CAN | 23D |
| Code 550 | Trailer hitch | 28J |
| E1 | Left front lamp unit | 18B |
| E1n9 | Left headlamp control unit | 23B |
| E2 | Right front lamp unit | 18C |
| E2n9 | Right headlamp control unit | 23C |
| E3 | Left rear lamp unit | 25H |
| E4 | Right rear lamp unit | 25J |
| E6/5 | Left outside mirror turn signal lamp | 25G |
| E6/6 | Right outside mirror turn signal lamp | 25G |
| Flex E | Chassis FlexRay | 6G |
| H4/61 | Instrument cluster speaker | 35G |
| HSVL | High-speed video link | 32D |
| N10/6 | 12H | |
| N10/8 | 19J | |
| N133/1 | Instrument cluster control unit | 29F |
| N28/1 | Trailer recognition control unit | 29L |
| N69/1 | Driver door control unit | 19G |
| N69/2 | Front passenger door control unit | 19H |
| N73 | Electronic ignition switch control unit | 8H |
| N73 | Electronic ignition switch control unit | 23F |
| N80 | Steering column module control unit | 3H |
| S4 | Combination switch | 1G |
| X58x1 | Trailer socket | 33L |
