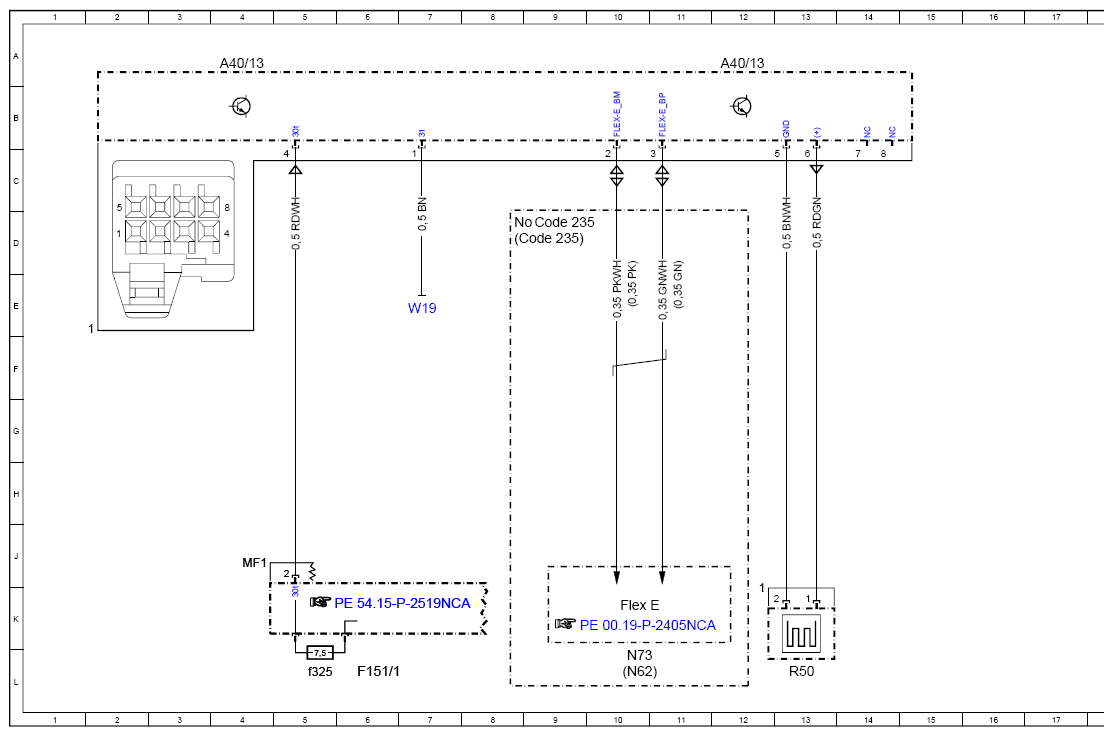

Wiring Diagram For Multifunction Camera - PE54.21-P-2129-97NCB
Model 167 with code 233 (DISTRONIC PLUS) Camera, stereo A40/13
| Code: | Designation: | Position: |
|---|---|---|

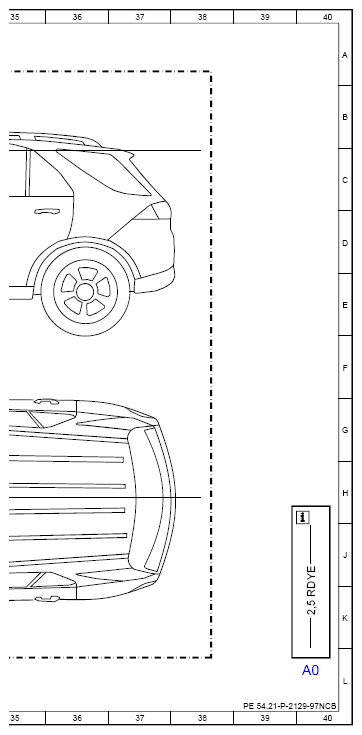

| A0 | Use of wiring diagrams | 40L |

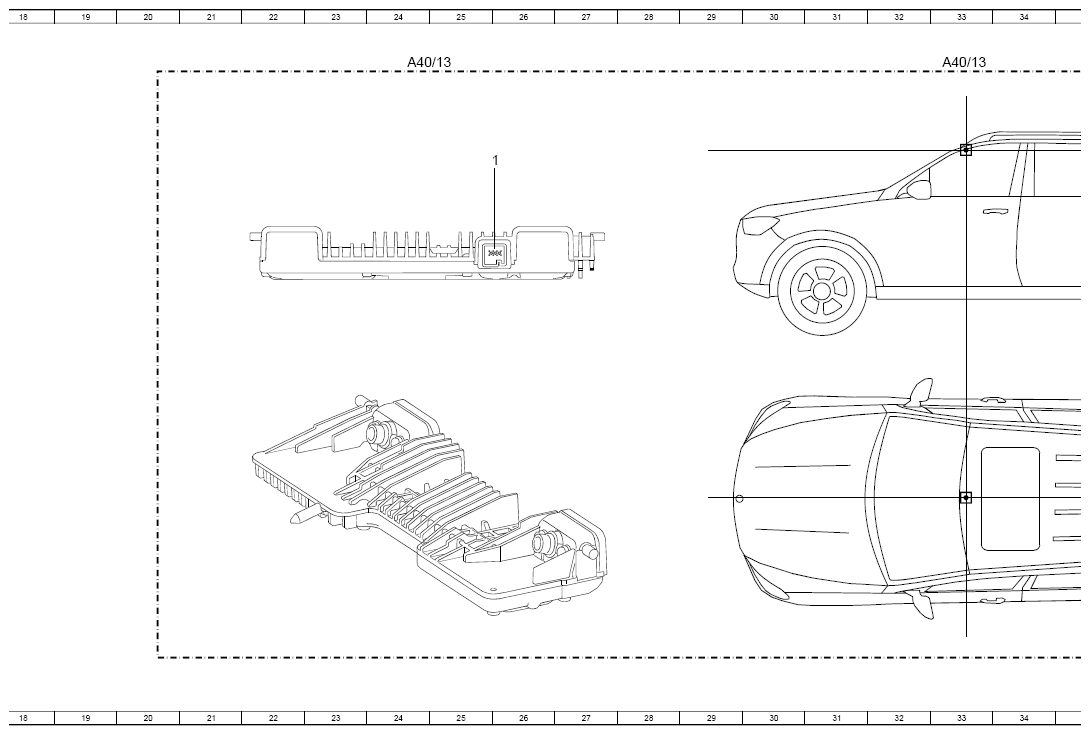

| A40/13 | Stereo multifunction camera | 4A |
| A40/13 | Stereo multifunction camera | 12A |
| A40/13 | Stereo multifunction camera | 24A |
| A40/13 | Stereo multifunction camera | 33A |
| Code 235 | Active Parking Assist with PARKTRONIC | 9D |
| Code 235 | Active Parking Assist with PARKTRONIC | 8D |
| F151/1 | 6L | |
| F151/1f325 | Fuse 325 | 5L |
| Flex E | Chassis FlexRay | 10K |
| N62 | Parking system control unit | 10L |
| N73 | Electronic ignition switch control unit | 10L |
| R50 | Auxiliary heater heating element | 13L |
| W19 | Right front seat crossmember ground point | 7E |
