Wiring Diagram For Augmented Reality Camera - PE54.21-P-2159-97NCA

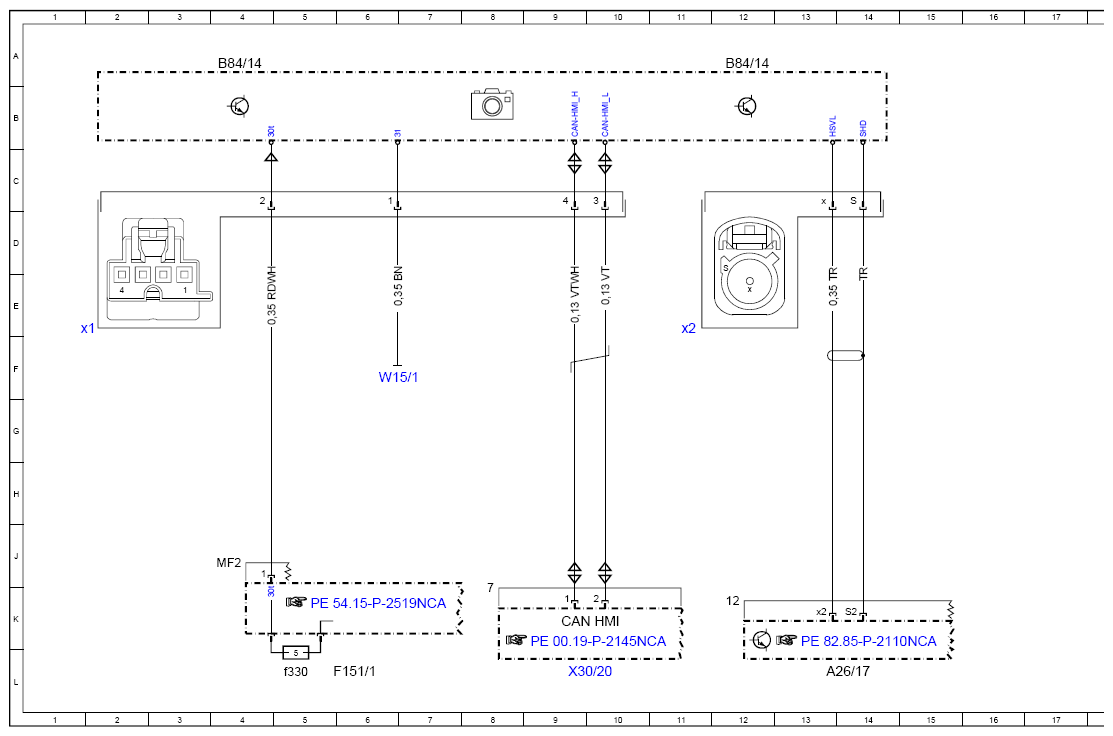

Model 167 with code U19 (Augmented reality video) Camera B84/14
| Code: | Designation: | Position: |
|---|---|---|

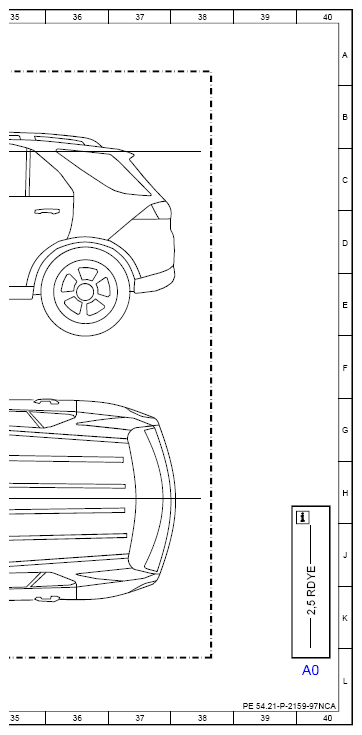

| A0 | Use of wiring diagrams | 40L |
| A26/17 | Head unit | 14L |

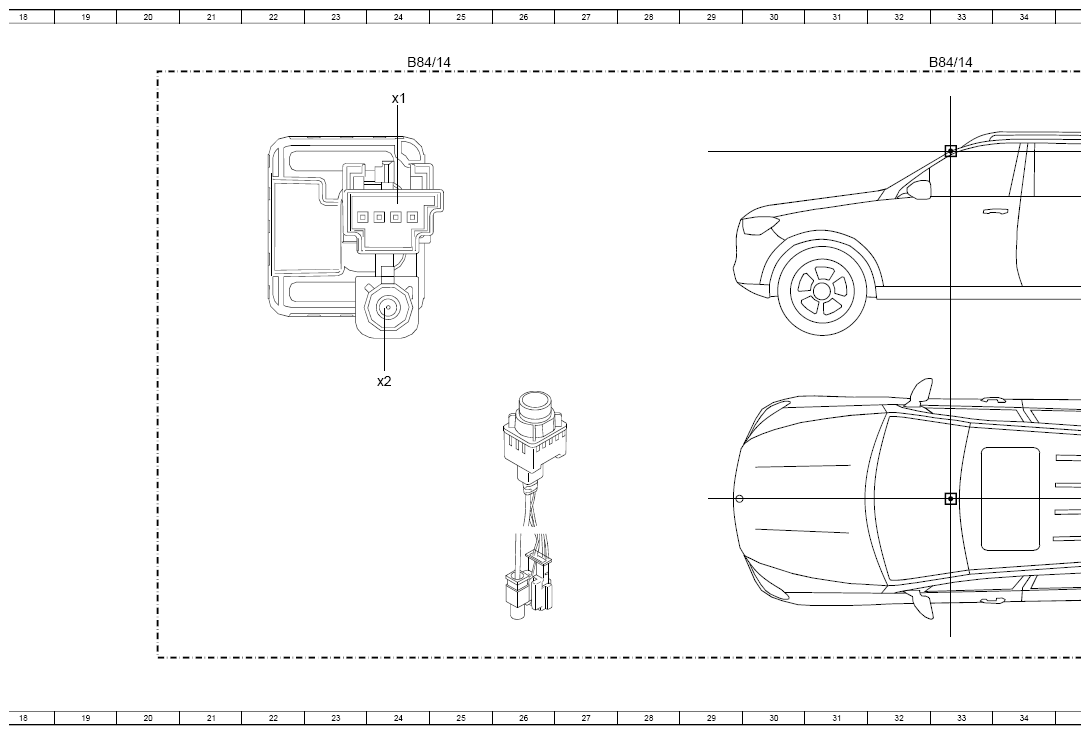

| B84/14 | Augmented reality camera | 4A |
| B84/14 | Augmented reality camera | 12A |
| B84/14 | Augmented reality camera | 24A |
| B84/14 | Augmented reality camera | 33A |
| B84/14x1 | Augmented reality camera electrical connector 1 | 2E |
| B84/14x2 | Augmented reality camera electrical connector 2 | 11E |
| CAN MMI | User interface CAN | 9K |
| F151/1 | 6L | |
| F151/1f330 | Fuse 330 | 5L |
| W15/1 | Right footwell ground point | 6F |
| X30/20 | User interface CAN (CAN HMD potential distributor electrical connector | 9L |
