Wiring Diagram For Multifunction Camera - PE54.21-P-2129-97NCA
Model 167 with code 243 (Active lane keeping Assist) except code 233 (DISTRONIC PLUS) Camera, mono A40/11
Model 167 with code 513 (Traffic Sign Assist) except code 233 (DISTRONIC PLUS)
Camera, mono A40/11
Model 167 with code 608 (Adaptive Highbeam Assist)
except code 233 (DISTRONIC PLUS)
Camera, mono A40/11
Model 167 with code 628 (Adaptive Highbeam Assist Plus) except code 233 (DISTRONIC PLUS)
Camera, mono A40/11
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 40L |

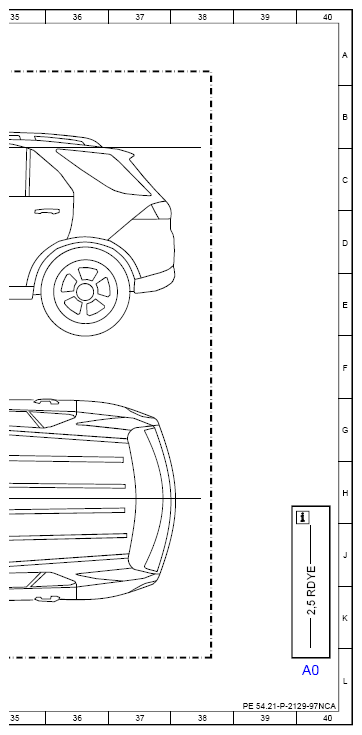

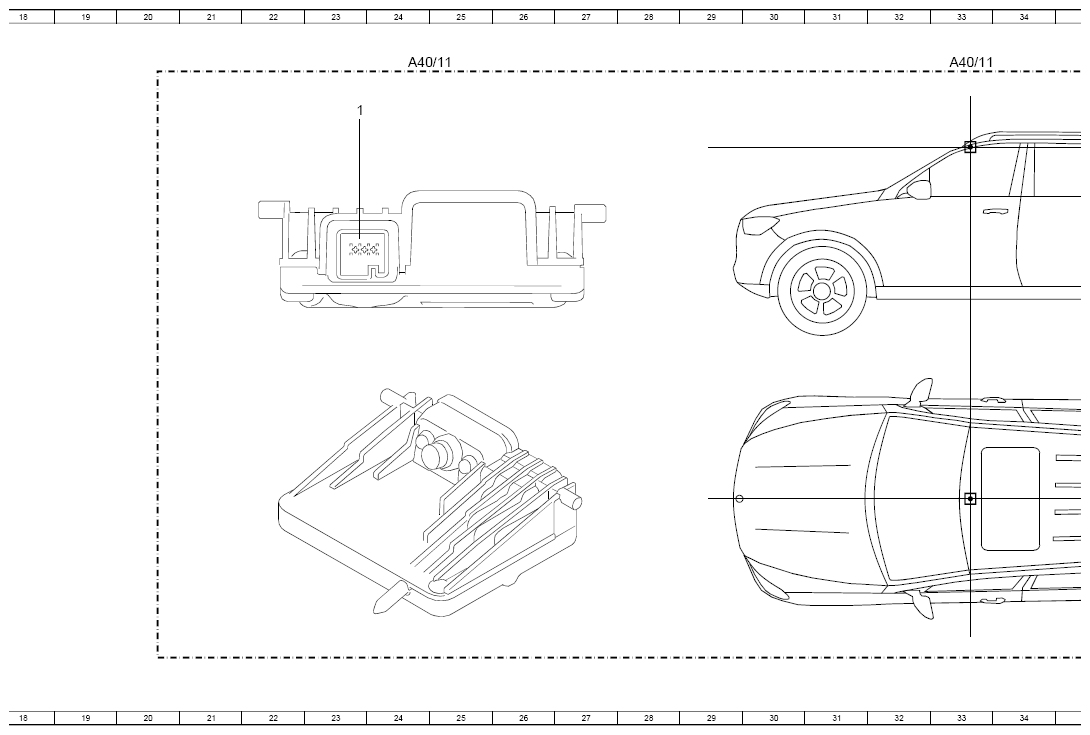

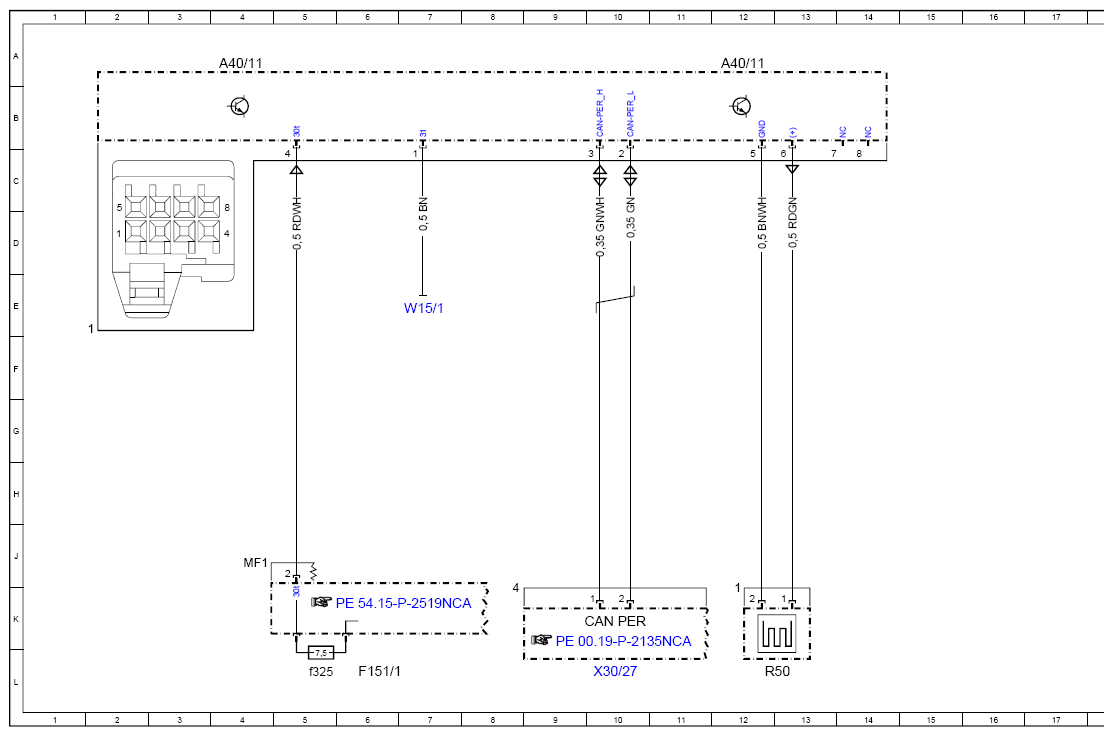

| A40/11 | Mono multifunction camera | 4A |
| A40/11 | Mono multifunction camera | 12A |
| A40/11 | Mono multifunction camera | 24A |
| A40/11 | Mono multifunction camera | 33A |
| CAN PER | Peripherals CAN | 10K |
| F151/1 | 6L | |
| F151/1f325 | Fuse 325 | 5L |
| R50 | Auxiliary heater heating element | 12L |
| W15/1 | Right footwell ground point | 7E |
| X30/27 | Peripherals CAN (CAN PER) potential distributor electrical connector | 10L |
