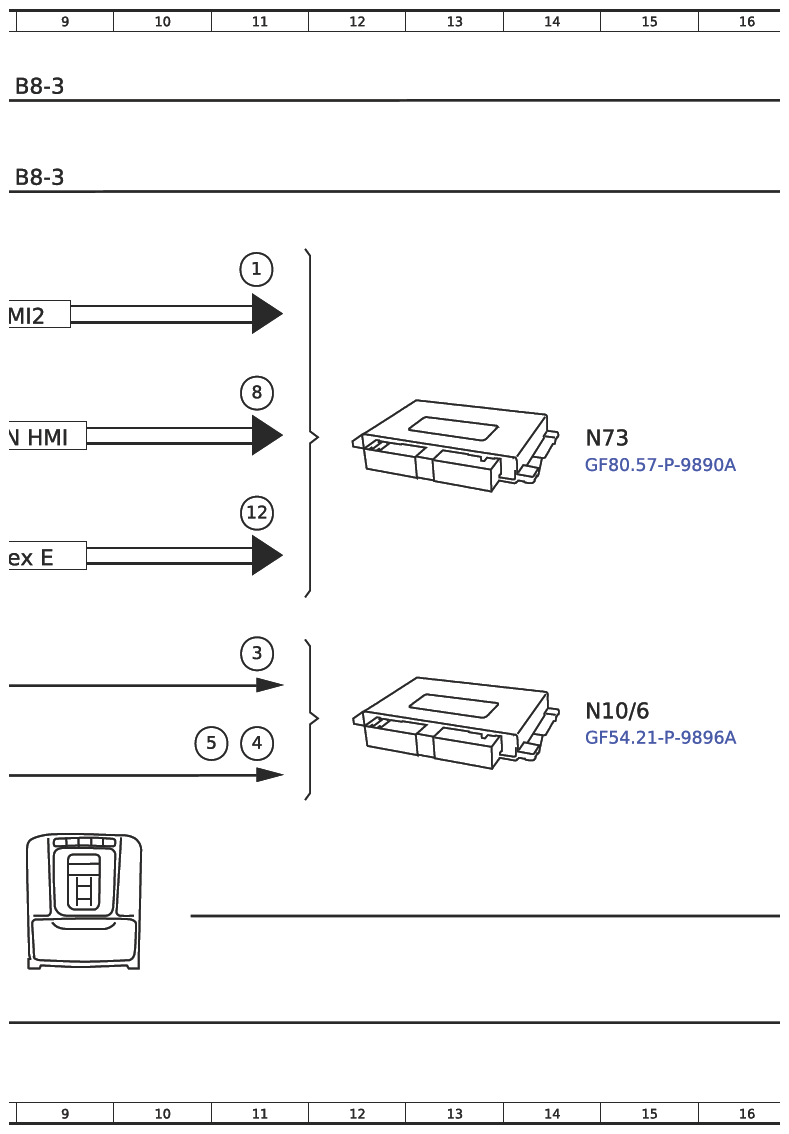

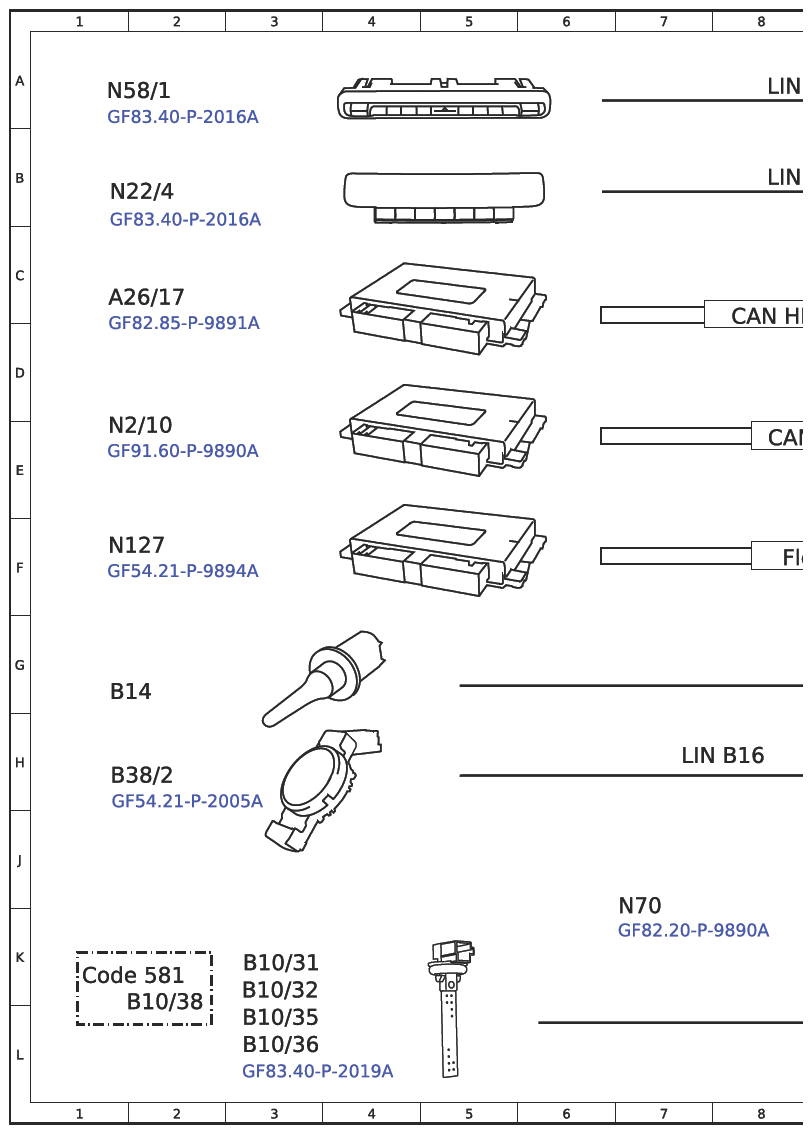

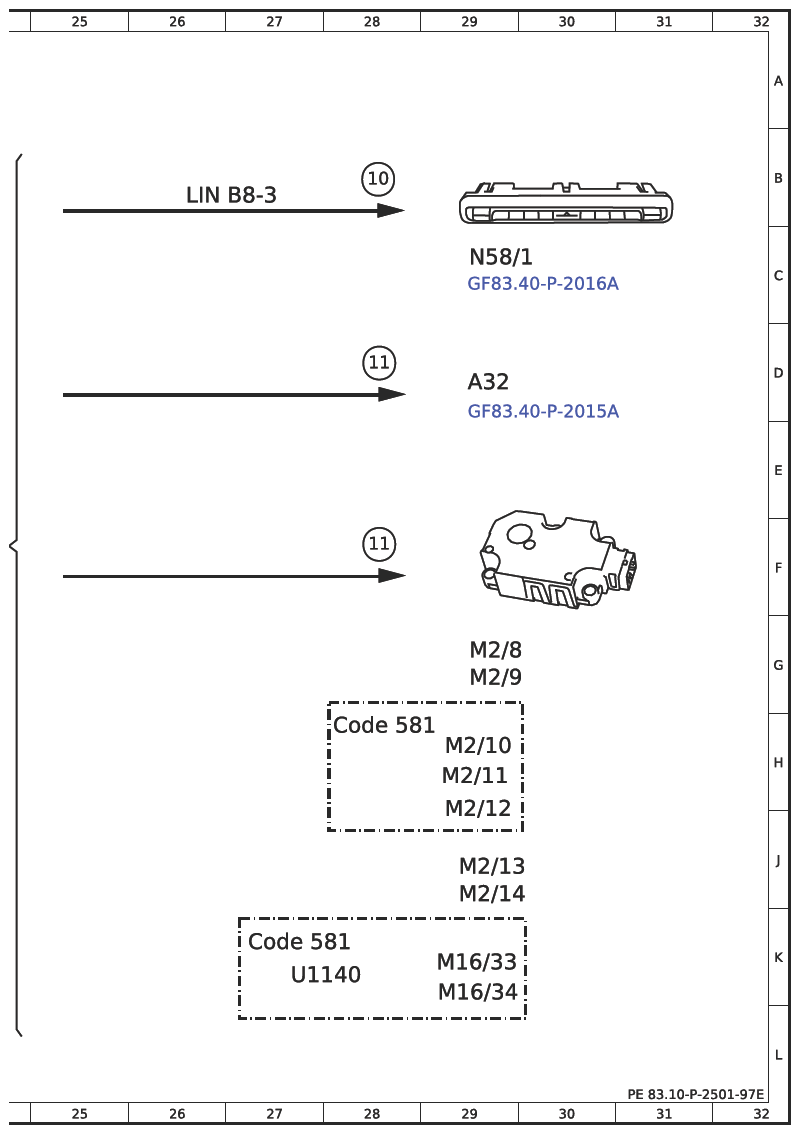

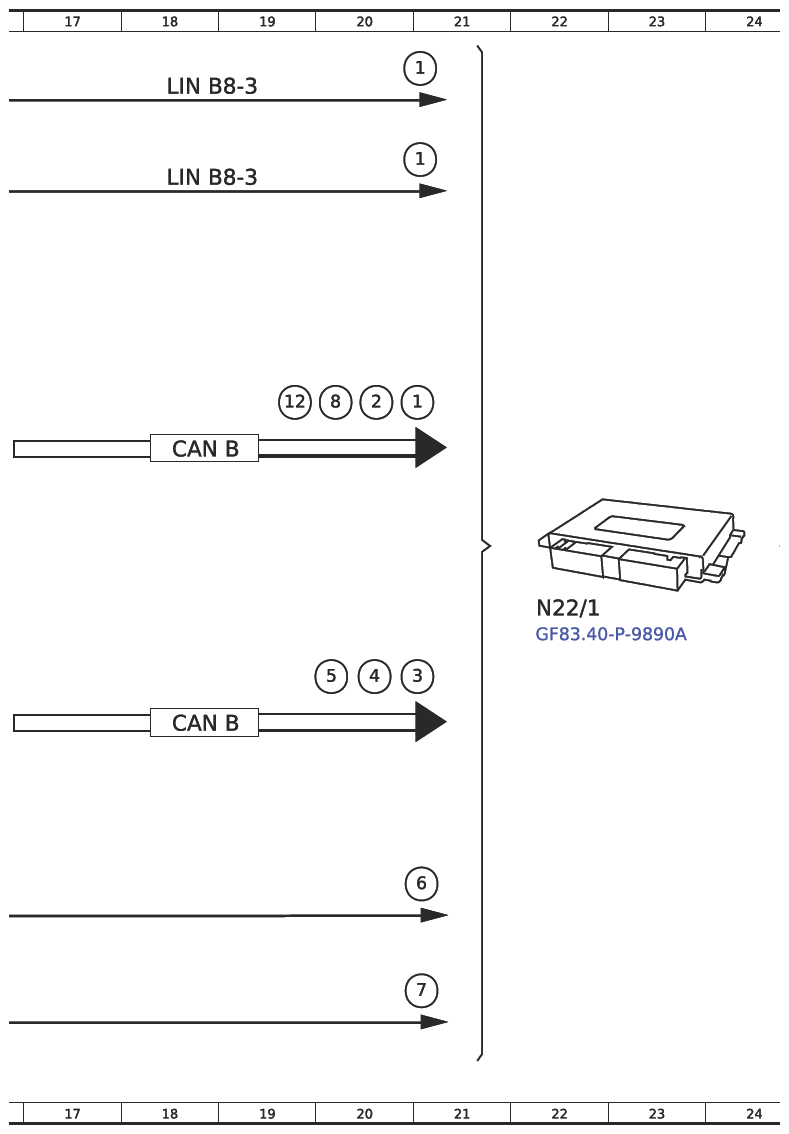

Function Schematic For Actuating Air Distribution Flaps - PE83.10-P-2501-97E
Model 213, 238, 257, 290
as of model year 2021
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Operation, signal | 21D |
| 1 | Operation, signal | 11C |
| 1 | Operation, signal | 20A |
| 1 | Operation, signal | 20B |
| 10 | Air conditioning, status | 28B |
| 11 | Actuator motors, actuation | 28D |
| 11 | Actuator motors, actuation | 28F |
| 12 | Battery thermal runaway, request | 19D |
| 12 | Battery thermal runaway, request | 11F |
| 2 | Circuit 15, status | 20E |
| 3 | Outside temperature sensor, signal | 20G |
| 3 | Outside temperature sensor, signal | 11G |
| 4 | Dew point temperature, signal | 11H |
| 4 | Dew point temperature, signal | 20G |
| 5 | Solar radiation, signal | 10H |
| 5 | Solar radiation, signal | 19G |
| 6 | Interior temperature sensor, signal | 21J |
| 7 | Air outlet temperature sensor, signal | 21L |
| 8 | Crash, signal | 20D |
| 8 | Crash, signal | 11D |
| A26/17 | Head unit | 1C |
| A32 | AC housing | 29D |
| B10/31 | Left side air vent air outlet temperature sensor | 3K |
| B10/32 | Right side air vent air outlet temperature sensor | 3K |
| B10/35 | Left footwell vent air outlet temperature sensor | 3L |
| B10/36 | Right footwell vent air outlet temperature sensor | 3L |
| B10/38 | Rear passenger compartment footwell vent air outlet temperature sensor | 2L |
| B14 | Outside temperature sensor | 1G |
| B38/2 | Rain/light sensor with additional functions | 1H |
| CAN B | Interior CAN | 18E |
| CAN B | Interior CAN | 18H |
| CAN HMI | User interface CAN | 8E |
| CAN HMI2 | User interface CAN 2 | 8D |
| Code 581 | Automatic climate control | 1K |
| Code 581 | Automatic climate control | 28H |
| Code 581 | Automatic climate control | 27K |
| Flex E | Chassis FlexRay | 8F |
| LINB16 | Rain and light sensor LIN | 7H |
| LIN B8-3 | AC operation LIN | 18A |
| LIN B8-3 | AC operation LIN | 26B |
| LIN B8-3 | AC operation LIN | 8A |
| LIN B8-3 | AC operation LIN | 8B |
| LIN B8-3 | AC operation LIN | 18B |
| M16/33 | Left B-pillar air distribution actuator motor | 29K |
| M16/34 | Right B-pillar air distribution actuator motor | 29K |
| M2/10 | Rear blend air flap actuator motor | 29H |
| M2/11 | - | 29H |
| M2/12 | - | 29J |
| M2/13 | Fresh air/ram air/air recirculation flap actuator motor | 29J |
| M2/14 | Defroster/footwell/center air vent flap actuator motor | 29J |
| M2/8 | Left blending air flap actuator | 29G |
| M2/9 | Right blending air flap actuator | 29G |
| N10/6 | Front signal acquisition and actuation module control unit | 14H |
| N127 | Drivetrain control unit | 1F |
| N2/10 | Supplemental restraint system control unit | 1E |
| N22/1 | Climate control control unit | 22F |
| N22/4 | Rear air conditioning operating unit | 1B |
| N58/1 | Climate control operating unit | 29C |
| N58/1 | Climate control operating unit | 1A |
| N70 | Overhead control panel control unit | 7K |
| N73 | Electronic ignition switch control unit | 14E |
| U1140 | Valid except model 257 and model 290 | 27K |
