Remove/Install Upper Side Load Compartment Trim - AR68.30-P-1186FRX
Model 290
Shown on left side of vehicle
| Risk of injury caused by fingers being jammed or pinched when removing, installing or aligning hoods, doors, trunk lid/rear-end door or sliding roof. | No parts of the body or limbs should be within the operating area when the components are moving. | AS00.00-Z-0011-01A | |
| Notes on HANDS-FREE ACCESS | AH80.61-P-0001-01A | ||
| Remove/install | |||
| 1 | Remove rear passenger compartment side trim. | AR68.30-P-4780FR | |
| 2 | Remove rear seat belt end fitting. | *BA91.40-P-1005-01U | |
| 3 | Fold forward rear seat backrests. | ||
| 4 | Detach and remove rear shelf. | ||

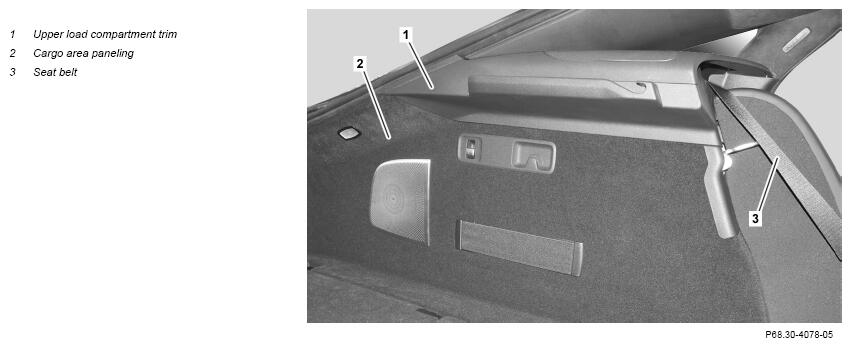

| 5 | Unclip upper load compartment trim (1) at load compartment trim (2) and in area of D-pillar trim. | ||
| Fig 1 | |||
| 6 | Guide seat belt (3) through upper load compartment trim (1) and remove upper load compartment trim (1). | ||
| 7 | Install in the reverse order |
SEAT BELTS/EMERGENCY TENSIONING RETRACTORS
| Number | Designation | Model 290 | |
|---|---|---|---|
| BA91.40-P-1005-01U | Bolt, rear belt end fitting | Nm | 35 |
