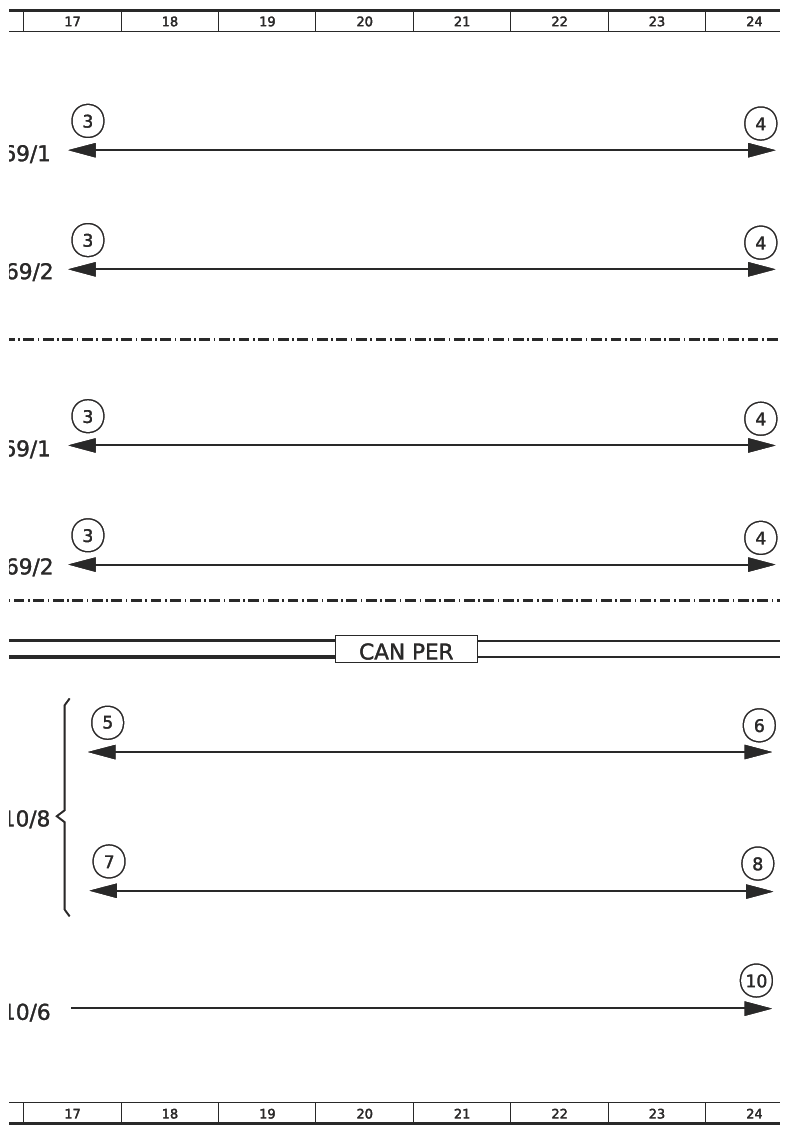

Function Schematic For Unlocking/Locking Vehicle Through Central Locking System - PE80.20-P-2501-97E
Model 213, 238, 257, 290
as of model year 2021
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Acoustic locking feedback, status | 7F |
| 1 | Acoustic locking feedback, status | 13K |
| 10 | Fanfare horns, actuation | 24K |
| 11 | Socket flap central locking system actuator, actuation | 34G |
| 11 | Socket flap central locking system actuator, actuation | 39H |
| 11 | Socket flap central locking system actuator, actuation | 34F |
| 11 | Socket flap central locking system actuator, actuation | 39F |
| 2 | Lock/unlock central locking, request | 13B |
| 2 | Lock/unlock central locking, request | 13E |
| 2 | Lock/unlock central locking, request | 13H |
| 2 | Lock/unlock central locking, request | 28F |
| 3 | Main locking position microswitch, status | 17A |
| 3 | Main locking position microswitch, status | 17C |
| 3 | Main locking position microswitch, status | 17E |
| 3 | Main locking position microswitch, status | 17F |
| 4 | CL [ZV] motor, actuation | 24B |
| 4 | CL [ZV] motor, actuation | 24C |
| 4 | CL [ZV] motor, actuation | 24E |
| 4 | CL [ZV] motor, actuation | 24F |
| 5 | Trunk lid/liftgate rotary tumbler switch, status | 17H |
| 6 | Trunk lid/liftgate lock motor, actuation | 24H |
| 7 | Tank cap central locking actuator, status | 17J |
| 8 | Tank cap central locking actuator, actuation | 24J |
| 9 | Turn signal confirmation, request | 13B |
| 9 | Turn signal confirmation, request | 13K |
| 9 | Turn signal confirmation, request | 13H |

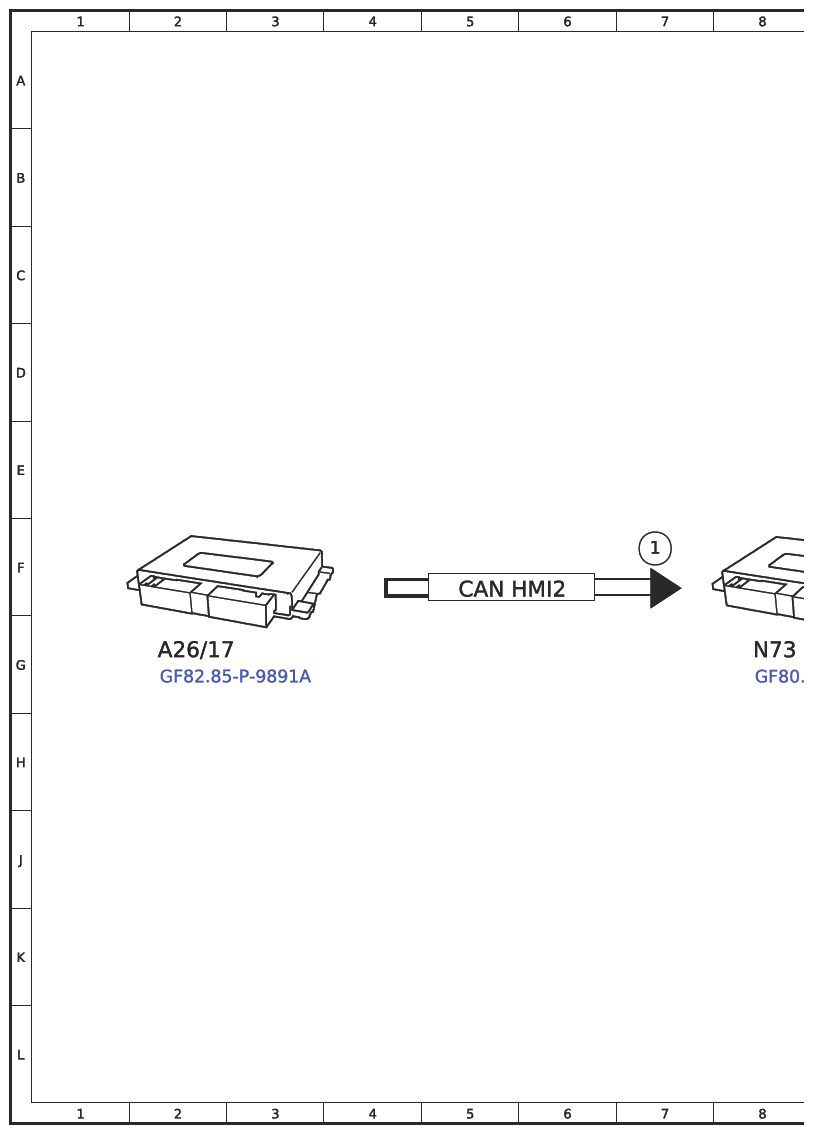

| A26/17 | Head unit | 2G |

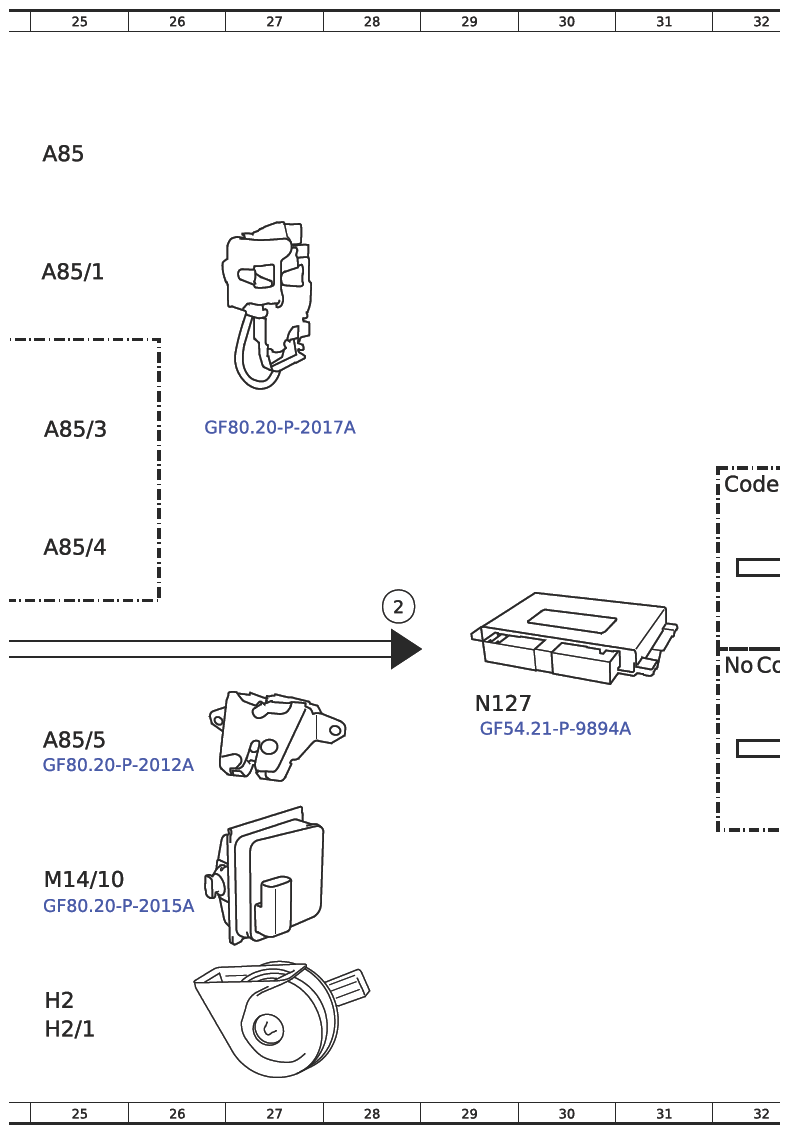

| A85 | Driver door lock | 25B |
| A85/1 | Front passenger door lock | 25C |
| A85/3 | Left rear door lock | 25E |
| A85/4 | Right rear door lock | 25F |
| A85/5 | Trunk lid lock | 25H |

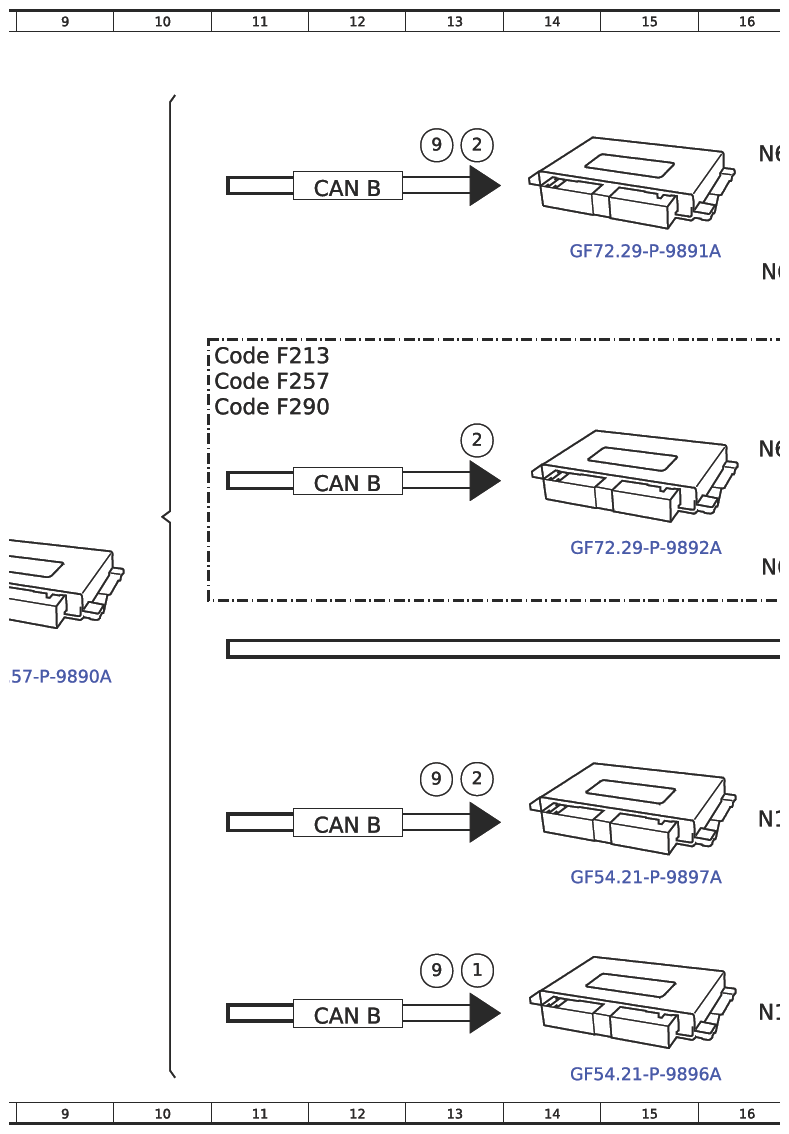

| CAN B | Interior CAN | 12J |
| CAN B | Interior CAN | 12E |
| CAN B | Interior CAN | 12B |
| CAN B | Interior CAN | 12L |
| CAN ED2 | CAN for energy management | 33F |
| CAN HMI2 | CAN 2 for user interface | 5F |
| CAN L | CAN for HYBRID | 33H |
| CAN PER | CAN for peripherals | 20G |
| Code F213 | Model series 213 | 11D |
| Code F257 | MODEL SERIES 257 | 11D |
| Code F290 | Model series 290 | 11D |
| Code F290 | Model series 290 | 32G |
| Code F290 | Model series 290 | 32E |
| H2 | Horn | 25L |
| H2/1 | Horn | 25L |
| M14/10 | Fuel filler flap CL [ZV] motor | 25J |

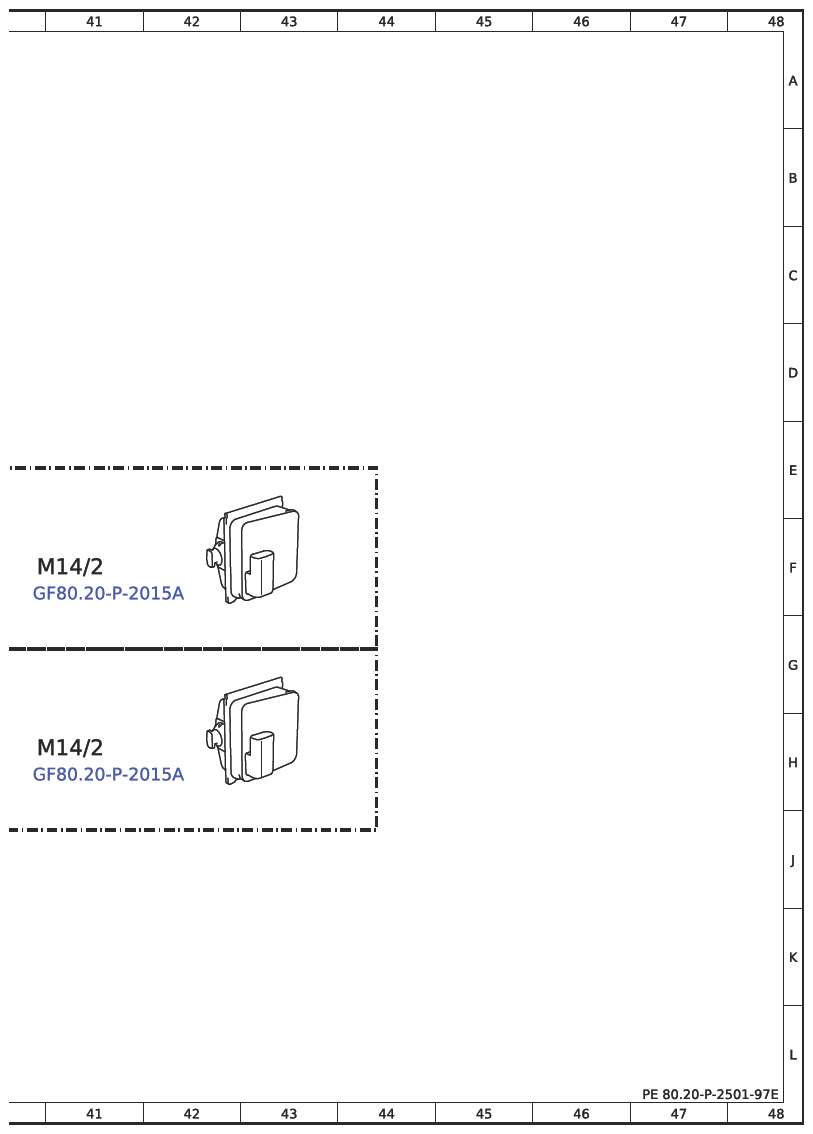

| M14/2 | Socket flap central locking system actuator | 41H |
| M14/2 | Socket flap central locking system actuator | 41F |
| N10/6 | Front SAM control unit | 16L |
| N10/8 | Rear SAM control unit | 16J |
| N127 | Drivetrain control unit | 29G |
| N69/1 | Driver door control unit | 16B |
| N69/1 | Driver door control unit | 16E |
| N69/2 | Front passenger door control unit | 16C |
| N69/2 | Front passenger door control unit | 16F |
| N73 | EIS [EZS] control unit | 8G |

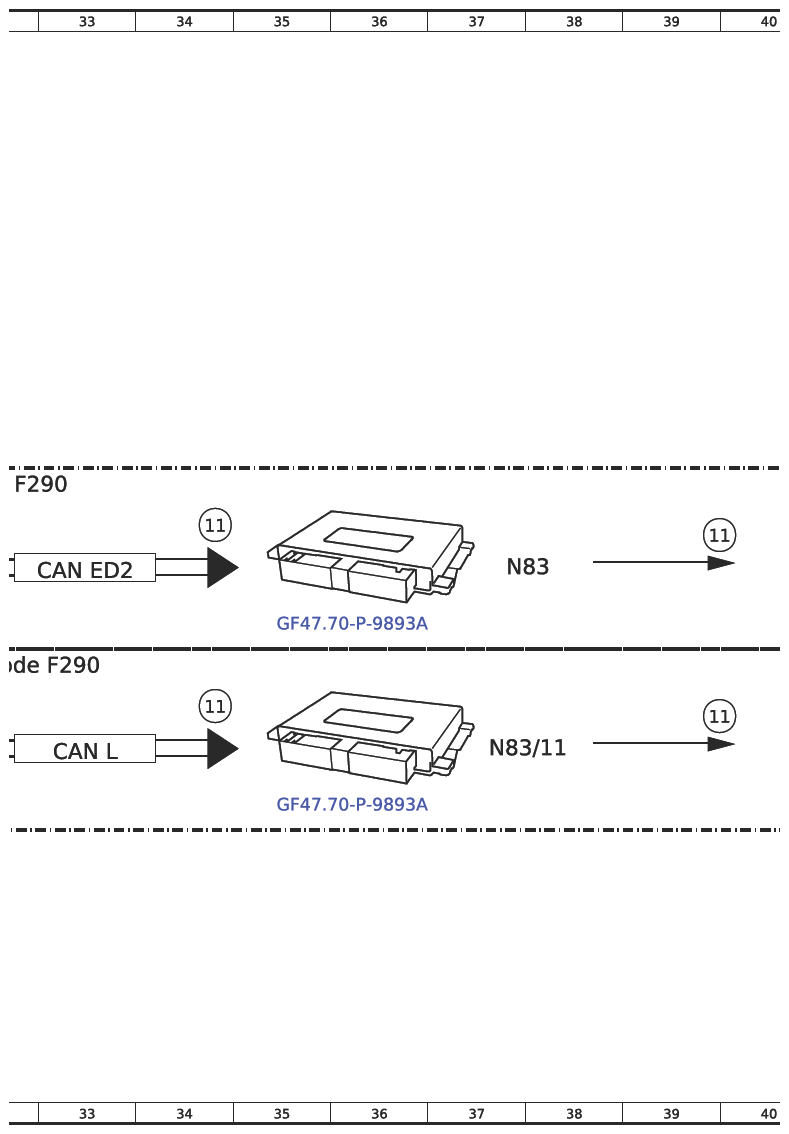

| N83 | Alternating current charger for high-voltage battery | 37F |
| N83/11 | Alternating current charger for high-voltage battery | 37H |
