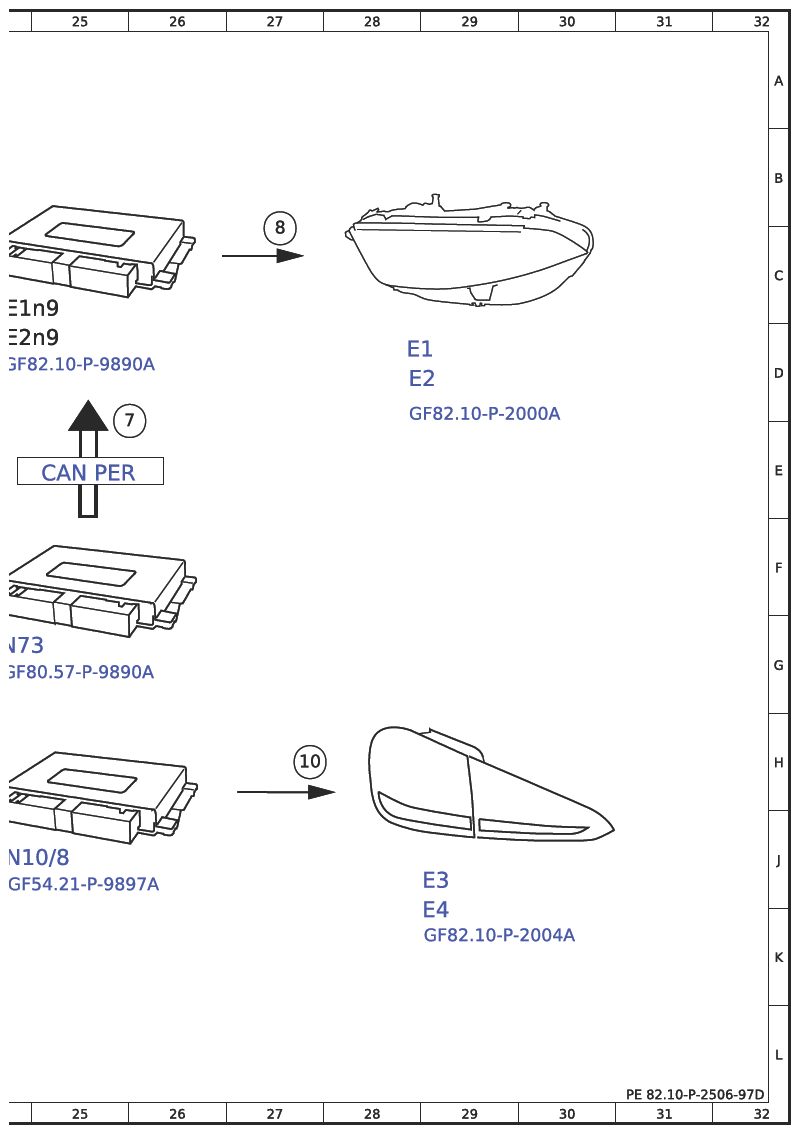

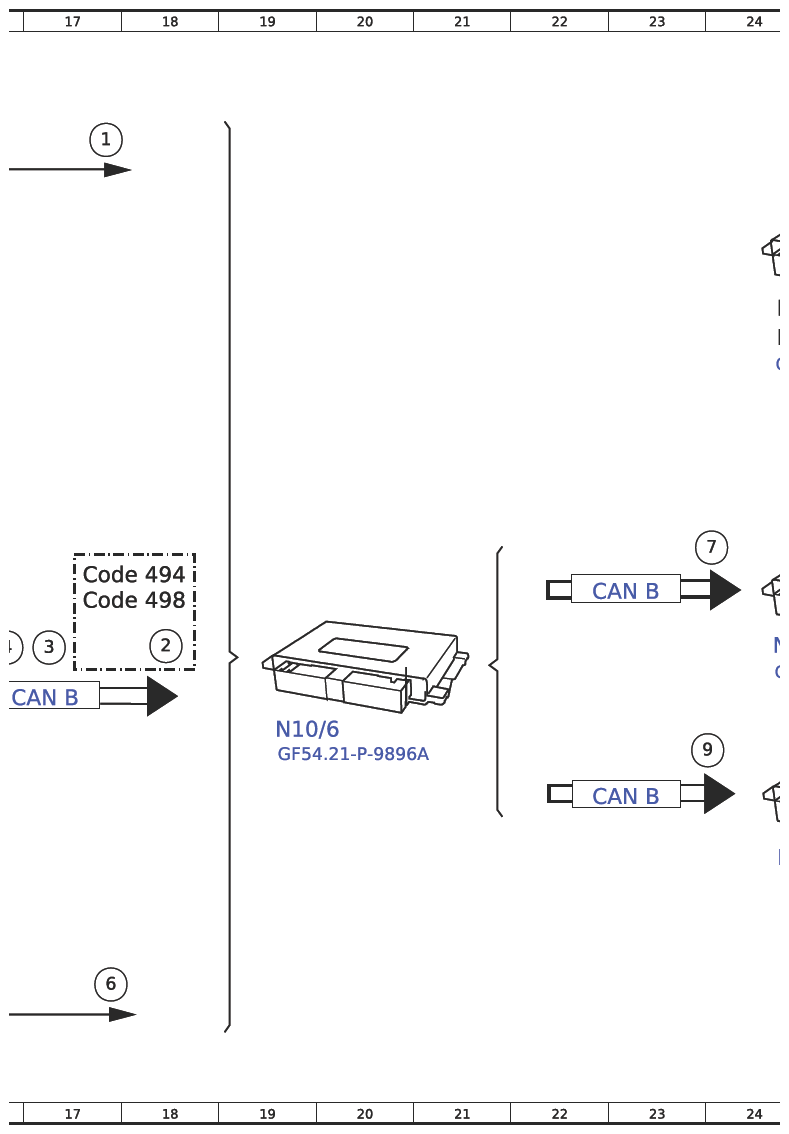

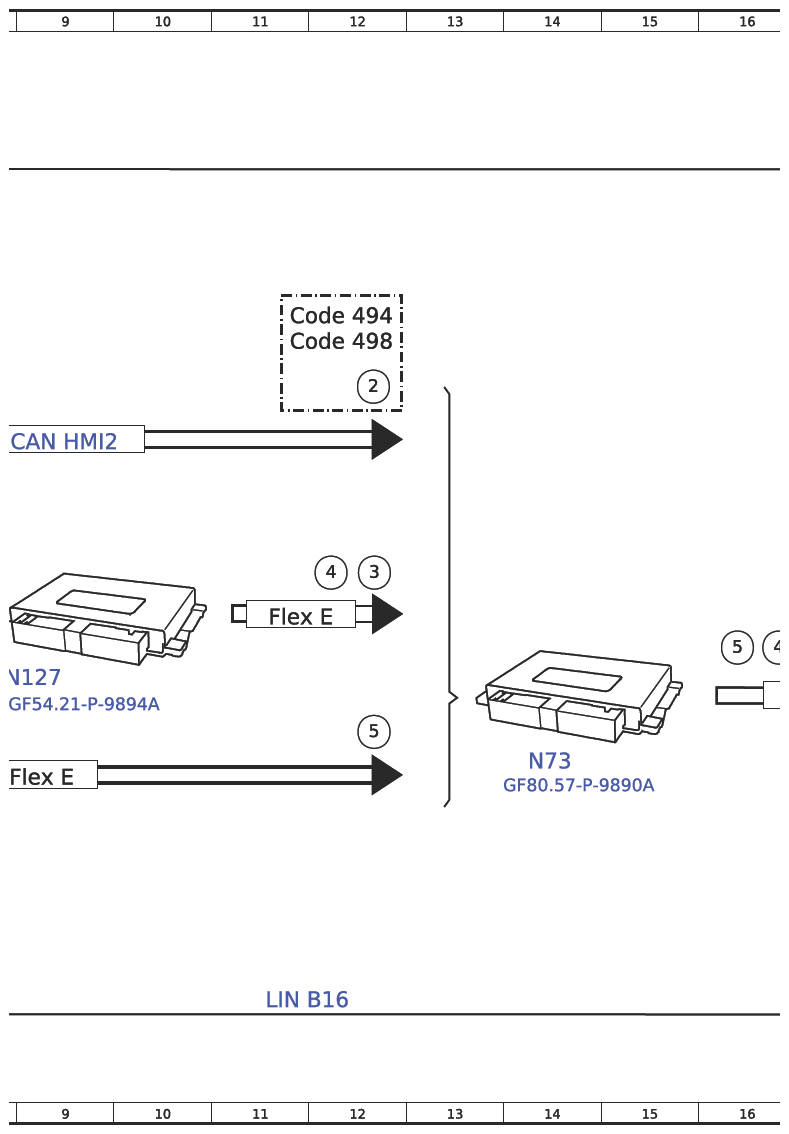

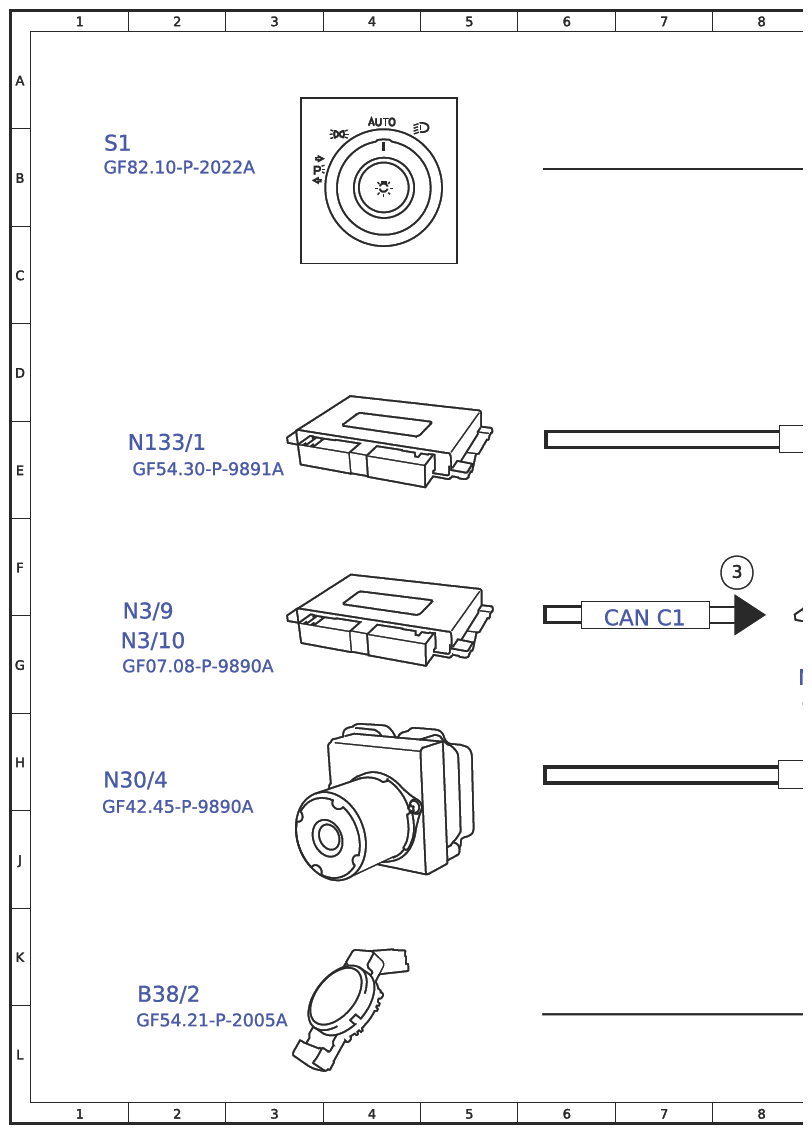

Function Schematic, Actuate Daytime Running Lights - PE82.10-P-2506-97D
Model 213, 238, 257, 290 as of model year 2021
| code: | Designation: | position: |
|---|---|---|
| 1 | switch for external lighting, status | 17B |
| 10 | parking light and parking light, control | 27H |
| 2 | function daytime running lights, status | 12D |
| 2 | function daytime running lights, status | 18G |
| 3 | engine running, signal | 12F |
| 3 | engine running, signal | 17G |
| 3 | engine running, signal | 8F |
| 4 | powertrain operational, signal | 12F |
| 4 | powertrain operational, signal | 16G |
| 5 | vehicle speed, signal | 16G |
| 5 | vehicle speed, signal | 12H |
| 6 | twilight level, signal | 17K |
| 7 | daytime running lights, requirement | 25E |
| 7 | daytime running lights, requirement | 23F |
| 8 | headlights daytime running lights, control | 27B |
| 9 | parking light and parking light, requirement | 23H |
| B38/2 | Rain and light sensor with additional functions | 2K |
| CAN B | Interior CAN | 23F |
| CAN B | Interior CAN | 17G |
| CAN B | Interior CAN | 23H |
| CANC1 | drive CAN | 7G |
| CAN HMI2 | user interface-CAN 2 | 9E |
| CAN PER | peripheral CAN | 25E |
| code 494 | USA version | 11C |
| code 494 | USA version | 17F |
| code 498 | Japan version | 11D |
| code 498 | Japan version | 17F |
| E1 | front left light unit | 28D |
| E1n9 | Headlight control unit left | 24C |
| E2 | front right light unit | 28D |
| E2n9 | right headlight control unit | 24D |
| E3 | Rear Left Light Unit | 29J |
| E4 | light unit rear right | 29K |
| Flex E | Chassis-FlexRay | 11G |
| Flex E | Chassis-FlexRay | 9H |
| LIN B16 | rain and light sensor LIN | 11L |
| N10/6 | control unit SAM front | 19H |
| N10/8 | control unit SAM rear | 24J |
| N127 | Powertrain Control Unit | 9G |
| N133/1 | Instrument Cluster Control Unit | 2E |
| N3/10 | control unit ME | 2G |
| N3/9 | control unit CDI | 2G |
| N30/4 | Electronic Stability Program Control Unit | 1H |
| N73 | electronic ignition switch control unit | 14H |
| N73 | electronic ignition switch control unit | 24G |
| S1 | switch for outdoor lighting | 1B |
