Remove/Install Side Supplemental Restraint System (SRS) Pressure Sensor - AR91.60-P-0760FR
Model 257, 290

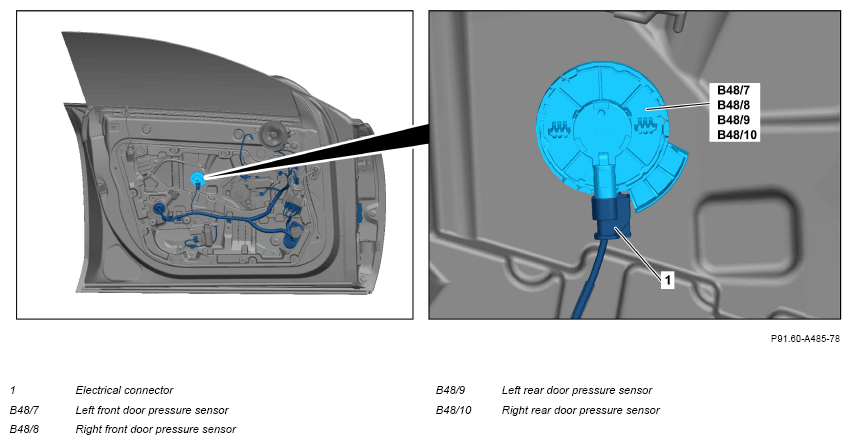

Shown on model 257 on left front door

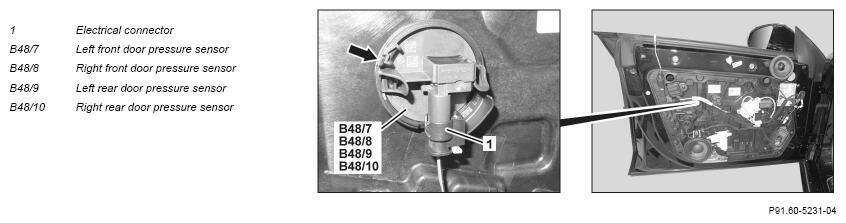

Shown on model 290 from model year 2023 on left front door
| Notice | Information on preventing damage to electronic components due to electrostatic discharge | AH54.00-P-0001-01A | |
| Notes on safety-relevant components | AH00.00-Z-0019-01A | ||
| Remove/install | |||
| 1.1 | Remove corresponding door trim on front door. | When removing the left front door pressure sensor (B48/7) and the right front door pressure sensor (B48/8). | |
| AR72.10-P-6575FR | |||
| 1.2 | Remove corresponding door trim on rear door. | When removing left rear door pressure sensor (B48/9) or right rear door pressure sensor (B48/10). | |
| AR72.12-P-1011FR | |||
| 2 | Disconnect ground line from on-board electrical system battery. | AR54.10-P-0003FR | |
| 3 | Release electrical connector (1) and disconnect. | ||
| 4.1 | Lift shackle (arrow), turn corresponding front door pressure sensor (B48/7, B48/8) or rear door pressure sensor (B48/9, B48/10) 90° counterclockwise and remove. | Model 257 Model 290 up to model year 2023 |
|
| 4.2 | Turn corresponding front door pressure sensor (B48/7, B48/8) or rear door pressure sensor (B48/9, B48/10) 90° counterclockwise and remove. | Model 290 as of model year 2023 |
|
| 5 | Install in the reverse order. | ||
| Check | |||
| 6 | Check Supplemental Restraint System (SRS) using vehicle diagnosis system. | When replacing left front door pressure sensor (B48/7), right front door pressure sensor (B48/8), left rear door pressure sensor (B48/9) or right rear door pressure sensor (B48/10). | |
| AD00.00-P-2000-06FR |
