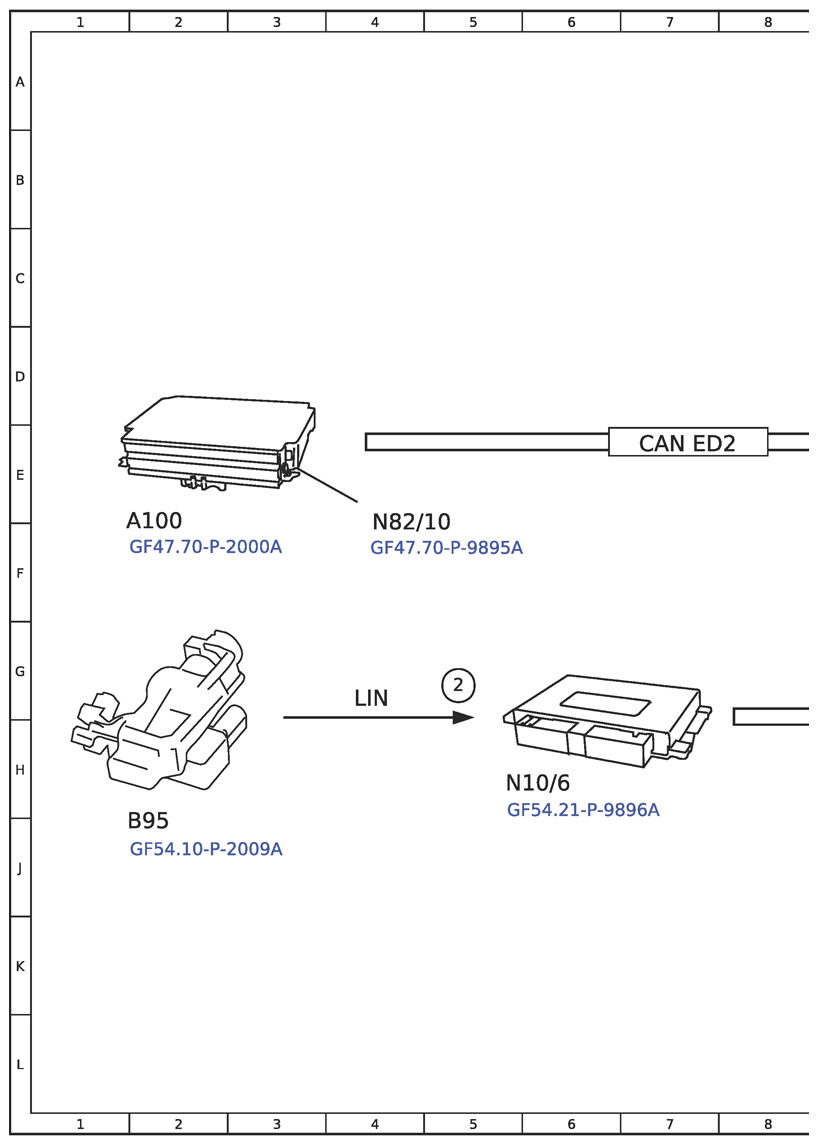

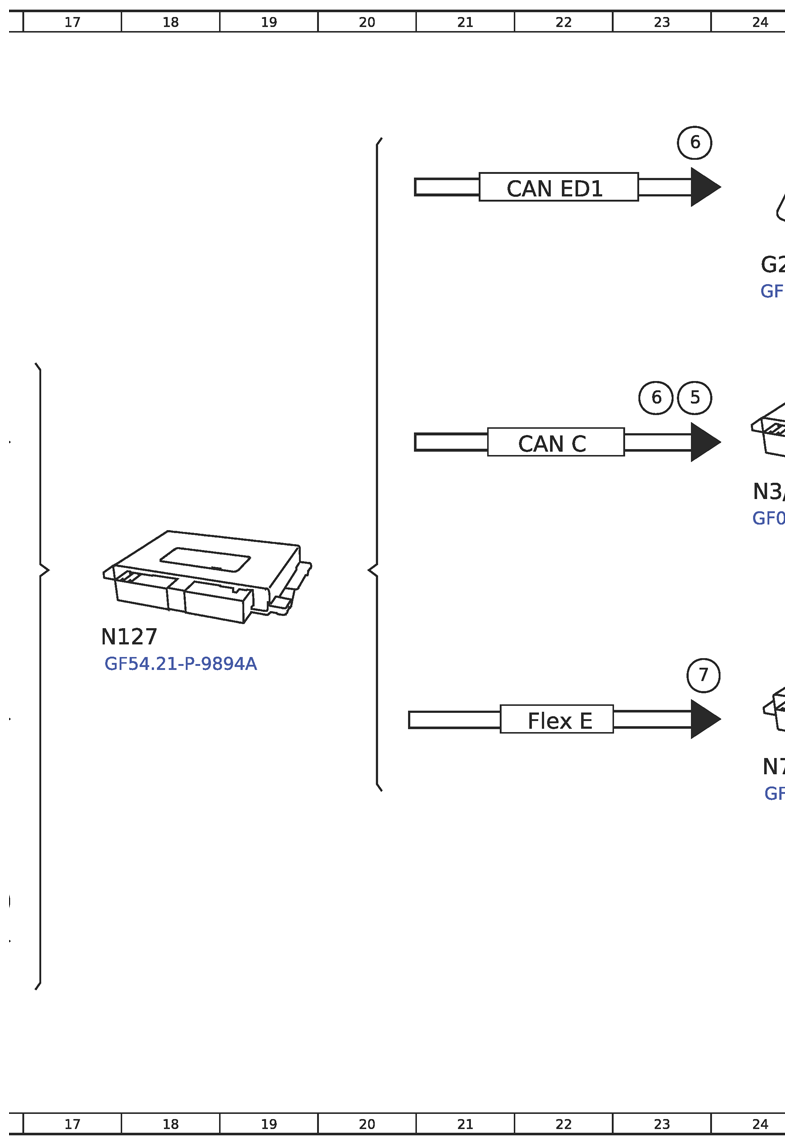

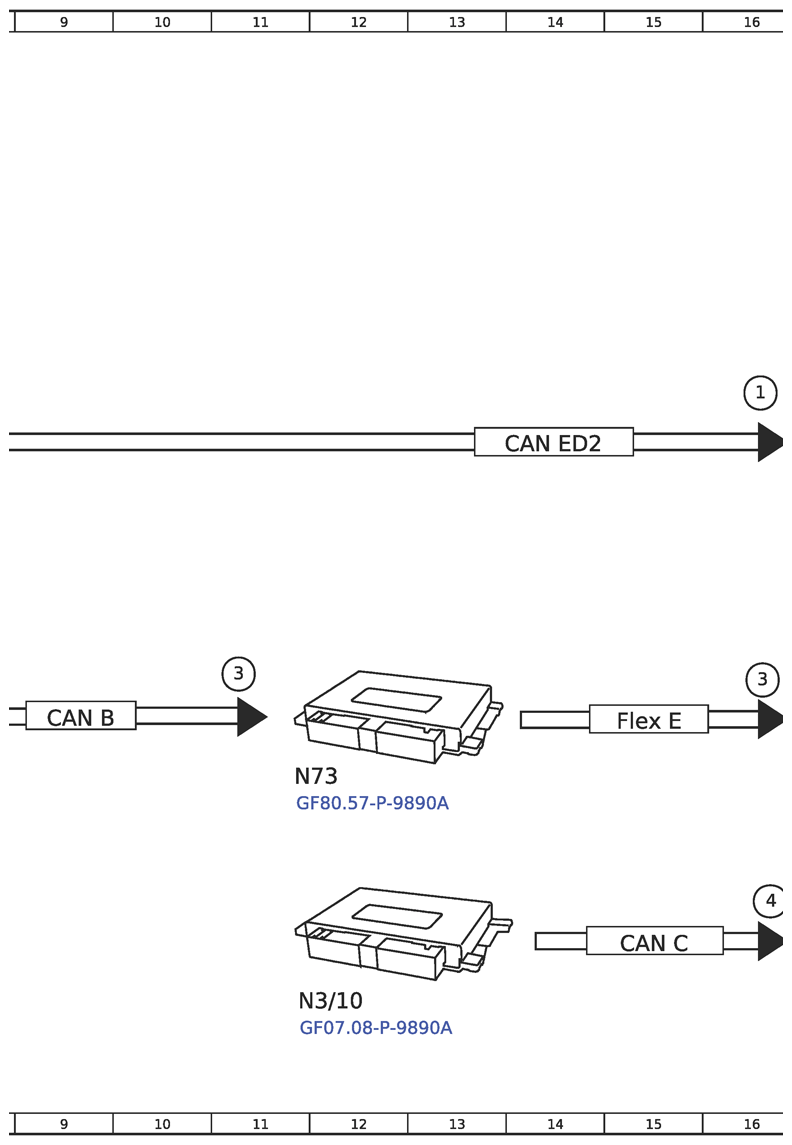

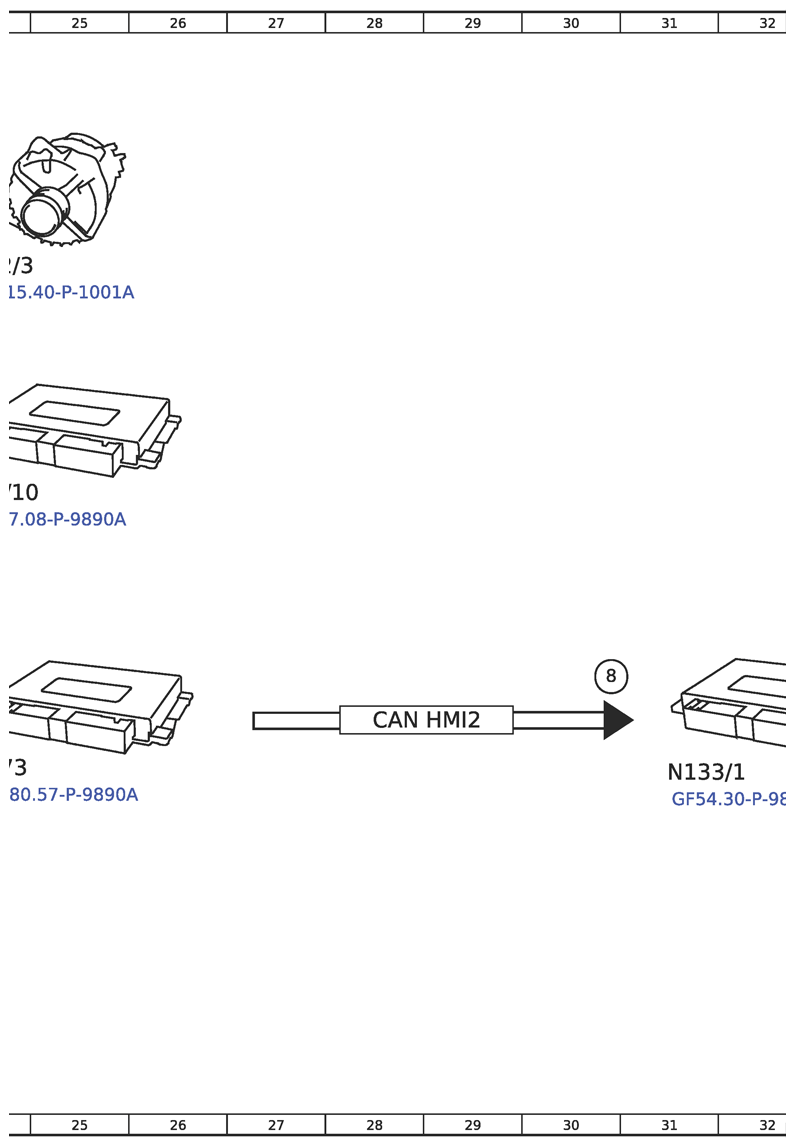

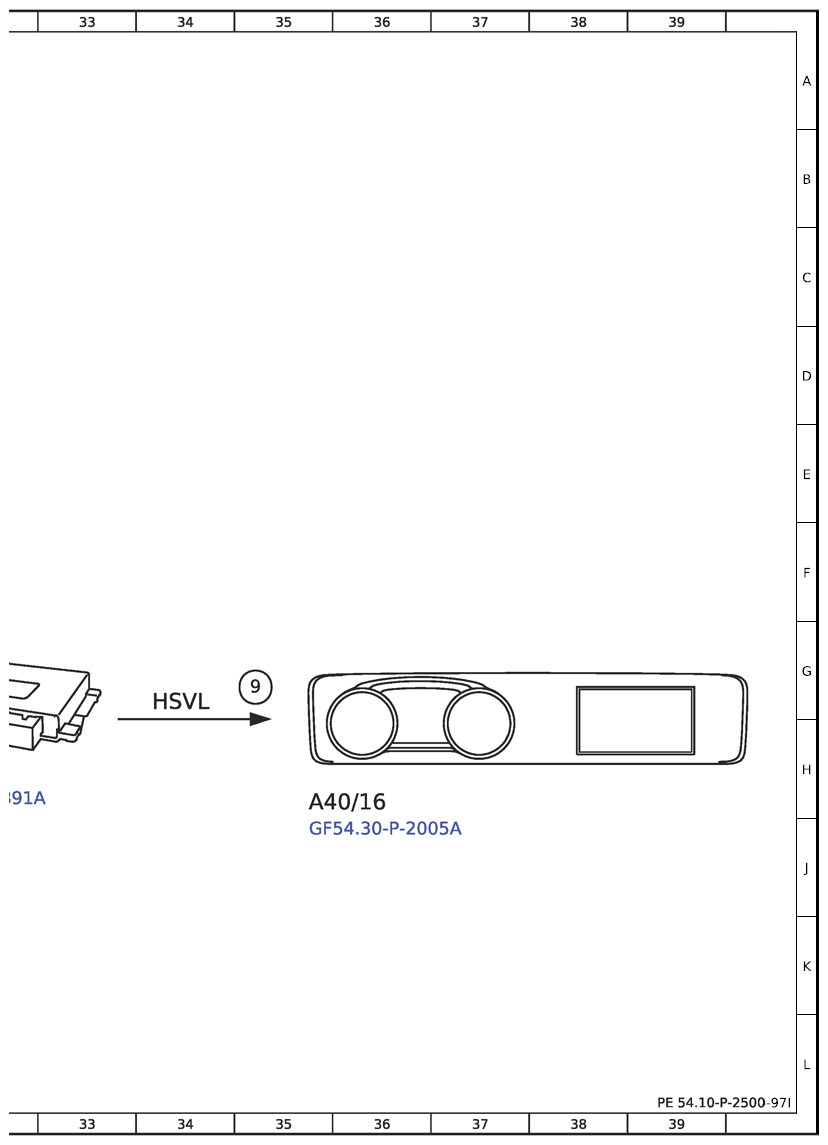

Function Schematic, ECO Start/Stop Function Energy Management - PE54.10-P-2500-97I
Model 290 with code ME10 (Hybrid vehicle (plug-in, PHEV)) except code B01 (48V technology)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | High-voltage battery, status | 16D |
| 2 | Battery sensor, signal | 5G |
| 3 | On-board electrical system energy state, signal | 11G |
| 3 | On-board electrical system energy state, signal | 16G |
| 4 | Engine running, signal | 16K |
| 5 | Engine stop, request | 23D |
| 6 | Engine start, request | 23D |
| 6 | Engine start, request | 23B |
| 7 | ECO start/stop function, status | 23G |
| 8 | Instrument cluster message, request | 30G |
| 9 | Image data, signal | 35G |
| A100 | High-voltage battery module | 2F |
| A40/16 | Head unit/instrument cluster display cluster | 35H |
| B95 | Battery sensor | 2J |
| CAN B | Interior CAN | 9H |
| CAN C | Engine CAN | 15K |
| CAN C | Engine CAN | 22E |
| CAN ED1 | Electric drive CAN | 22B |
| CAN ED2 | CAN for energy management | 14E |
| CAN ED2 | CAN for energy management | 7E |
| CAN HMI2 | User interface CAN 2 | 28H |
| Flex E | Chassis FlexRay | 22H |
| Flex E | Chassis FlexRay | 15H |
| G2/3 | Belt-driven starter alternator | 24C |
| HSVL | High-speed video link | 34G |
| LIN | Local Interconnect Network | 4G |
| N10/6 | Front SAM control unit | 6H |
| N127 | Drivetrain control unit | 17G |
| N133/1 | Instrument cluster control unit | 31H |
| N3/10 | ME-SFI [ME] control unit | 12K |
| N3/10 | ME-SFI [ME] control unit | 24E |
| N73 | Electronic ignition switch control unit | 24H |
| N73 | Electronic ignition switch control unit | 11H |
| N82/10 | Battery management system control unit | 4F |
