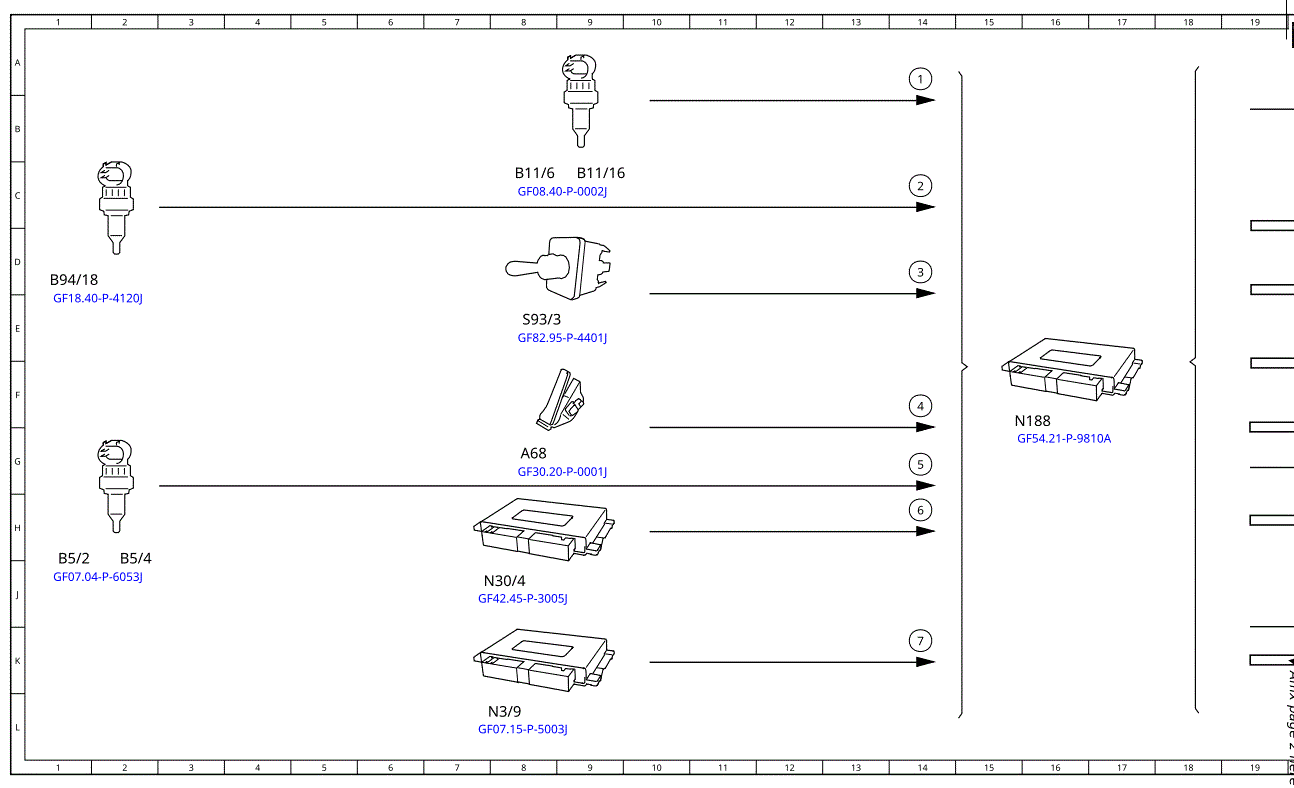

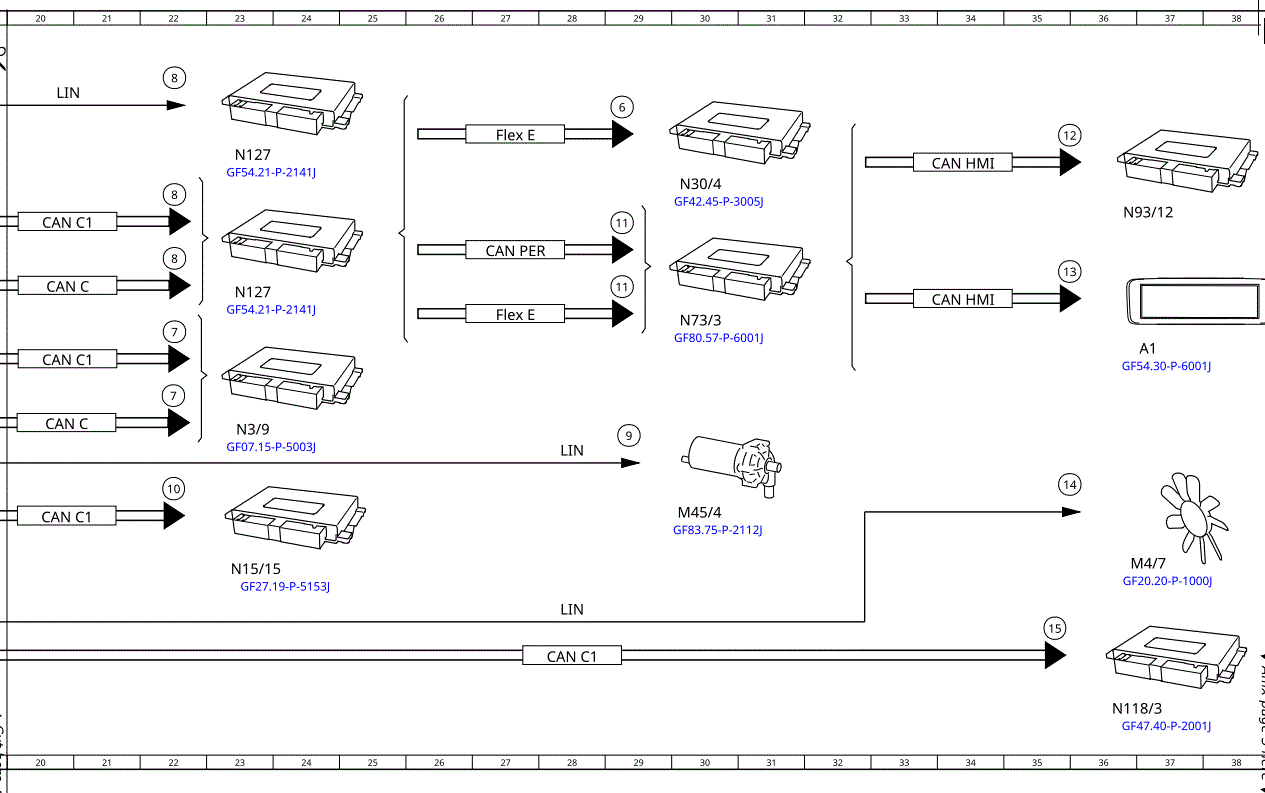

Function Schematic For Emergency Override System (EOSys) - PE54.21-P-2502-97A
Model all (4xWD)
with code JP2 (Emergency jumper switch)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Coolant temperature sensor, signal | 14A |
| 10 | Transmission control, status | 22H |
| 11 | Circuit 30, status | 29D |
| 11 | Circuit 30, status | 29E |
| 13 | Instrument cluster, message | 35D |
| 14 | Fan motor, request | 35G |
| 15 | Fuel pump, actuation | 35K |
| 2 | Engine oil temperature sensor, signal | 14C |
| 3 | Emergency override system, status | 14D |
| 4 | Accelerator pedal sensor, signal | 14 F |
| 5 | Boost pressure, signal | 14G |
| 6 | ESP®, status | 29B |
| 6 | ESP®, status | 14H |
| 7 | Engine management, communication | 22E |
| 7 | Engine management, communication | 14K |
| 7 | Engine management, communication | 22 F |
| 8 | Powertrain control unit, status | 22C |
| 8 | Powertrain control unit, status | 22A |
| 8 | Powertrain control unit, status | 22D |
| 9 | Low temperature circuit circulation pump 1, actuation | 29G |
| Al | Instrument cluster | 37E |
| A68 | Accelerator pedal module | 8G |
| B11/16 | Coolant temperature sensor | 9C |
| B11/6 | Coolant temperature sensor | 8C |
| B5/2 | Boost pressure sensor | 1J |
| B5/4 | Boost pressure sensor | 2J |
| B94/18 | Engine oil temperature sensor | 1D |
| CAN C | CAN for engine | 20E |
| CAN C | CAN for engine | 20G |
| CAN Cl | CAN 1 for drive | 20H |
| CAN Cl | CAN 1 for drive | 28K |
| CAN Cl | CAN 1 for drive | 20D |
| CAN Cl | CAN 1 for drive | 20 F |
| CAN HMI | CAN for user interface | 34C |
| CAN HMI | CAN for user interface | 34E |
| CAN PER | CAN for peripherals | 27D |
| Flex E | Chassis FlexRay | 27B |
| Flex E | Chassis FlexRay | 27E |
| LIN | Local Interconnect Network | 20B |
| LIN | Local Interconnect Network | 28J |
| LIN | Local Interconnect Network | 28G |
| M4/7 | Engine and AC electric suction fan with integrated control | 37J |
| M45/4 | Coolant circulation pump | 30H |
| N118/3 | Fuel pump control unit | 36L |
| N127 | Drivetrain control unit | 23E |
| N127 | Drivetrain control unit | 23C |
| N15/15 | Fully integrated transmission control electric controller unit | 23J |
| N188 | Emergency override system control unit | 16 F |
| N3/9 | CDI control unit | 23G |
| N3/9 | CDI control unit | 8L |
| N30/4 | ESP control unit | 30C |
| N30/4 | ESP control unit | 8J |
| N73/3 | Electronic ignition switch control unit | 30E |
| N93/12 | User interface control unit | 37C |
| 593/3 | - | 8E |
