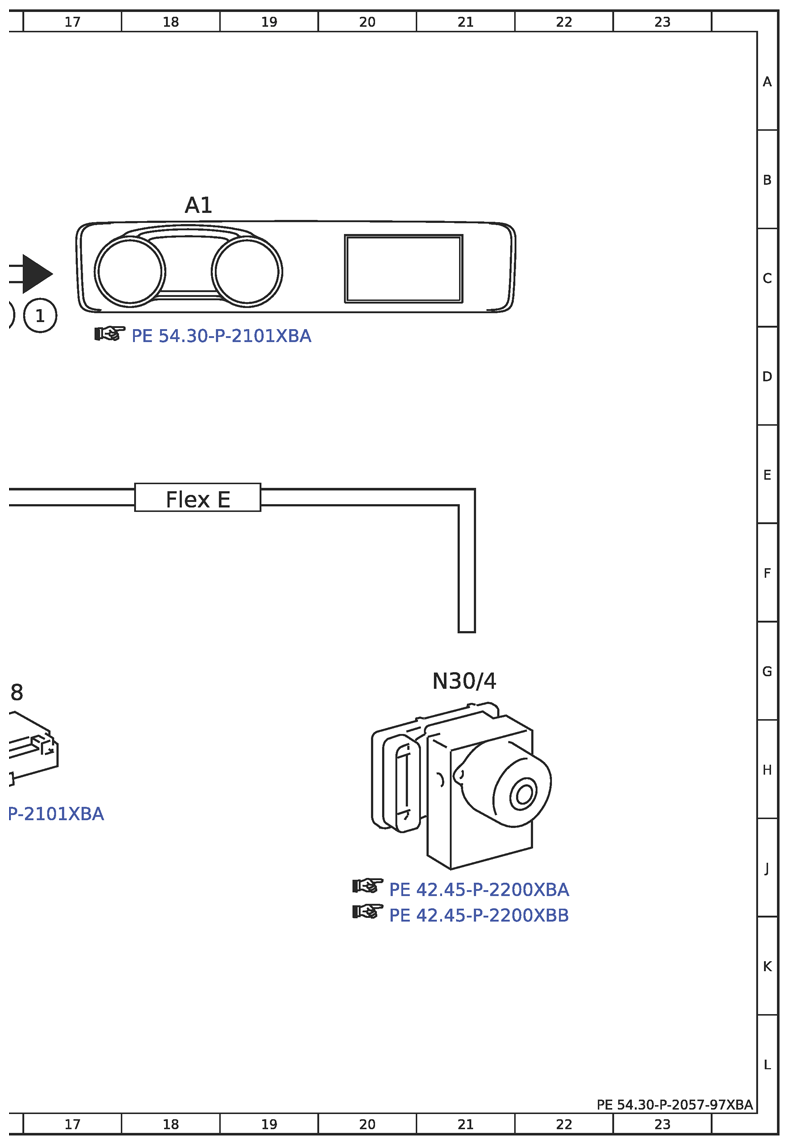

Electrical Function Schematic, Instrument Cluster Trip Computer - PE54.30-P-2057-97XBA
Model 257, 290 up to model year 2021
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 17C |
| 2 | Wheel speed, signal | 15F |
| 2 | Wheel speed, signal | 16C |
| 3 | Fuel consumption, signal | 13F |
| 3 | Fuel consumption, signal | 16C |
| 3 | Fuel consumption, signal | 9G |
| 4 | ECO Score analysis, data | 12F |
| 4 | ECO Score analysis, data | 15C |
| 4 | ECO Score analysis, data | 9G |
| 5 | Fuel level, signal | 12F |
| 5 | Fuel level, signal | 15C |
| 5 | Fuel level, signal | 12G |
| 6 | Multifunction steering wheel button group, signal | 9B |
| 6 | Multifunction steering wheel button group, signal | 13E |
| 6 | Multifunction steering wheel button group, signal | 15C |
| 6 | Multifunction steering wheel button group, signal | 4B |
| A1 | Instrument cluster | 18B |
| CAN C | Engine CAN | 7H |
| CAN C1 | Drivetrain CAN | 13H |
| CAN HMI | User interface CAN | 15C |
| CAN LR | Steering wheel CAN | 7C |
| Flex E | Chassis FlexRay | 11E |
| Flex E | Chassis FlexRay | 11F |
| Flex E | Chassis FlexRay | 18E |
| N118 | Fuel pump control unit | 16G |
| N127 | Drivetrain control unit | 10G |
| N135 | Steering wheel electronics | 6B |
| N3/10 | ME-SFI [ME] control unit | 3H |
| N3/9 | CDI control unit | 3F |
| N30/4 | Electronic Stability Program control unit | 21G |
| N73 | Electronic ignition switch control unit | 14E |
| N80 | Steering column module control unit | 10B |
| S163/1 | Instrument cluster multifunction steering wheel button group | 1B |
| U74 | Valid for diesel engines | 2F |
| U75 | Valid for gasoline engines | 2H |
