Remove/Install Multifunction Camera - AR54.21-P-3000FR
Model 257, 290
with code 233 (Adaptive cruise control Plus (DISTRONIC PLUS))
Model 257, 290
with code 239 (Adaptive cruise control Pro (DISTRONIC PRO))
with code 51B (Rating, country group EURO-NCAP)
Model 257, 290
with code 243 (Active Lane Keeping Assist (camera))
Model 257, 290
with code 258 (Active Brake Assist System)
with code 51B (Rating, country group EURO-NCAP)
Model 257, 290
with code 266 (DISTRONIC PLUS with Cross-Traffic Assist (DTR+Q))
Model 257, 290
with code 504 (Speed sign recognition)
Model 257, 290
with code 513 (Road sign recognition system)
Model 257, 290
with code 608 (Automatic high beam control (IHC))
Model 257, 290
with code 628 (INTELLIGENT HEADLAMP CONTROL PLUS (IHC+))
| 13.07.2023 | Work procedure adapted. |

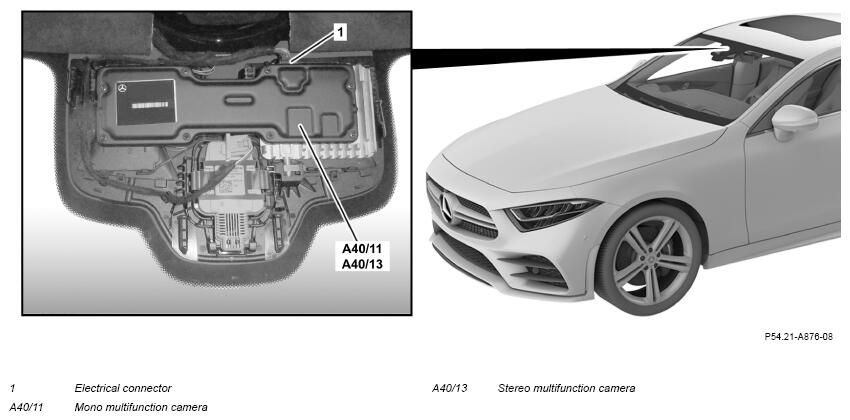

Shown on model 257 with code 608 (Adaptive Highbeam Assist)
| Notice | Information on preventing damage to electronic components due to electrostatic discharge | AH54.00-P-0001-01A | |
| Remove/install | |||
| 1 | Switch off ignition and store transmitter key outside of transmission range (min. 2 m). | ||
| 2 | Remove cover above mirror base. | ||
| 3 | Remove cover above mono multifunction camera (A40/11) or stereo multifunction camera (A40/13). | ||
| 4 | Release electrical connector (1) and disconnect. | ||
| 5 | Pull mono multifunction camera (A40/11) or stereo multifunction camera (A40/13) toward rear and remove. | Do not touch the lens of the mono multifunction camera (A40/11) or the stereo multifunction camera (A40/13). Otherwise, this can result in malfunctions. |
|
| 6 | Install in the reverse order. | ||
| 7 | Commission mono multifunction camera (A40/11) or stereo multifunction camera (A40/13). | When replacing the mono multifunction camera (A40/11) or the stereo multifunction camera (A40/13). | |
| AD00.00-P-2000-06FR | |||
| 000 588 11 21 00 Adjustment device | WS82.00-P-0151B | ||
| 000 588 00 23 00 Adjusting gauge | WS82.00-P-0028B | ||
| 8 | Calibrate mono multifunction camera (A40/11) or stereo multifunction camera (A40/13). | When reusing mono multifunction camera (A40/11) or stereo multifunction camera (A40/13). | |
| AD00.00-P-2000-06FR | |||
| 000 588 11 21 00 Adjustment device | WS82.00-P-0151B | ||
| 000 588 00 23 00 Adjusting gauge | WS82.00-P-0028B |
