Function Schematic For Detection Of Transmission Position - PE27.19-P-2500-97A
Model 213, 238, 257, 290 with transmission 725 as of model year 2021
Model 167 with transmission 725
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Engine running, signal | 10F |
| 2 | Drivetrain operational, signal | 9F |
| 3 | Transmission position, signal | 26F |
| 3 | Transmission position, signal | 19F |
| 4 | Gear range, status | 25F |
| 4 | Gear range, status | 19F |
| 5 | Reverse gear engaged, signal | 25F |
| 5 | Reverse gear engaged, signal | 18F |
| CAN C1 | CAN 1 for drive | 8F |
| CAN C2 | CAN 2 for drive | 18F |
| Code F290 | Model series 290 | 2E |
| Flex E | Chassis FlexRay | 24F |

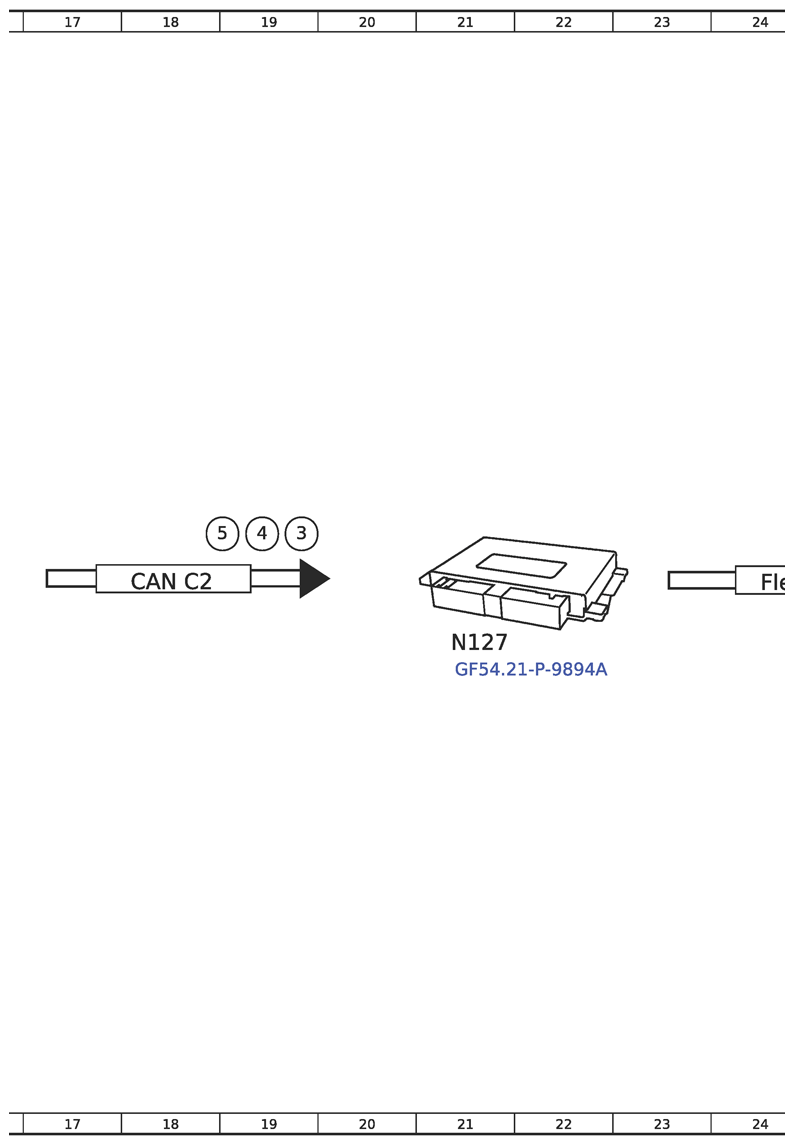

| N127 | Drivetrain control unit | 21G |

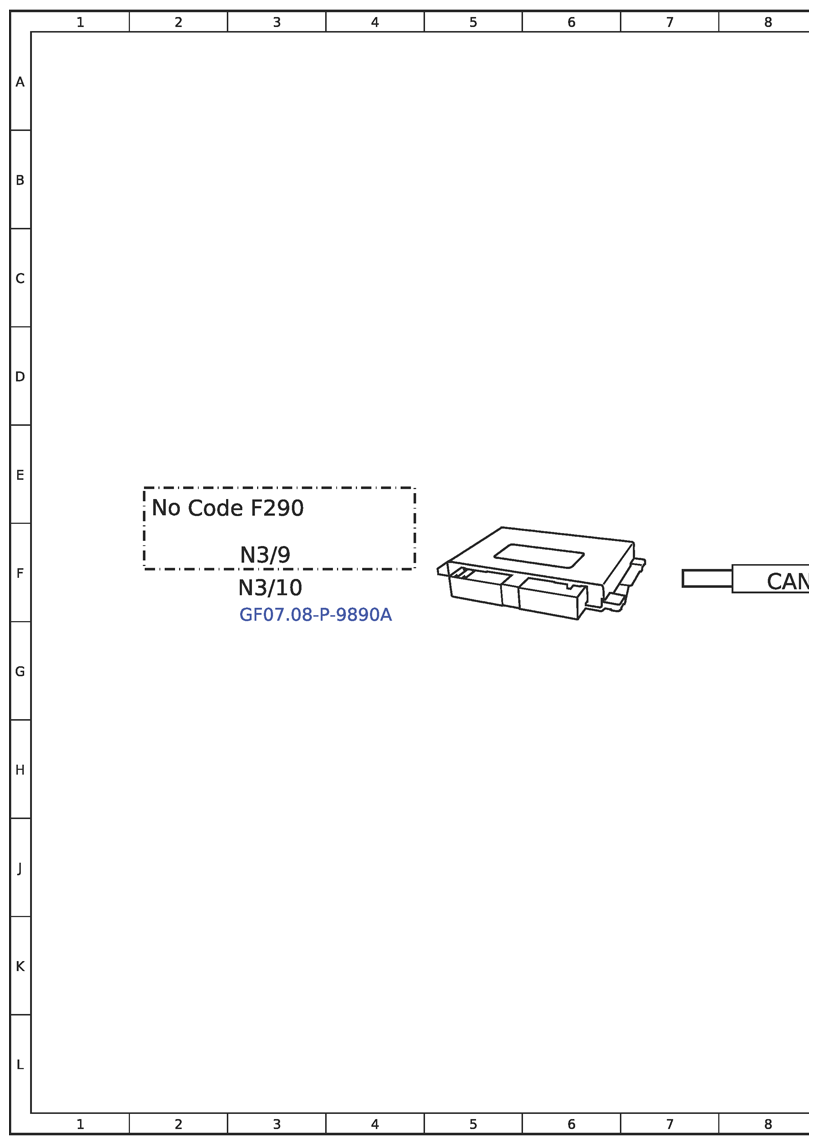

| N3/10 | Engine management control unit | 3F |
| N3/9 | CDI control unit | 3F |

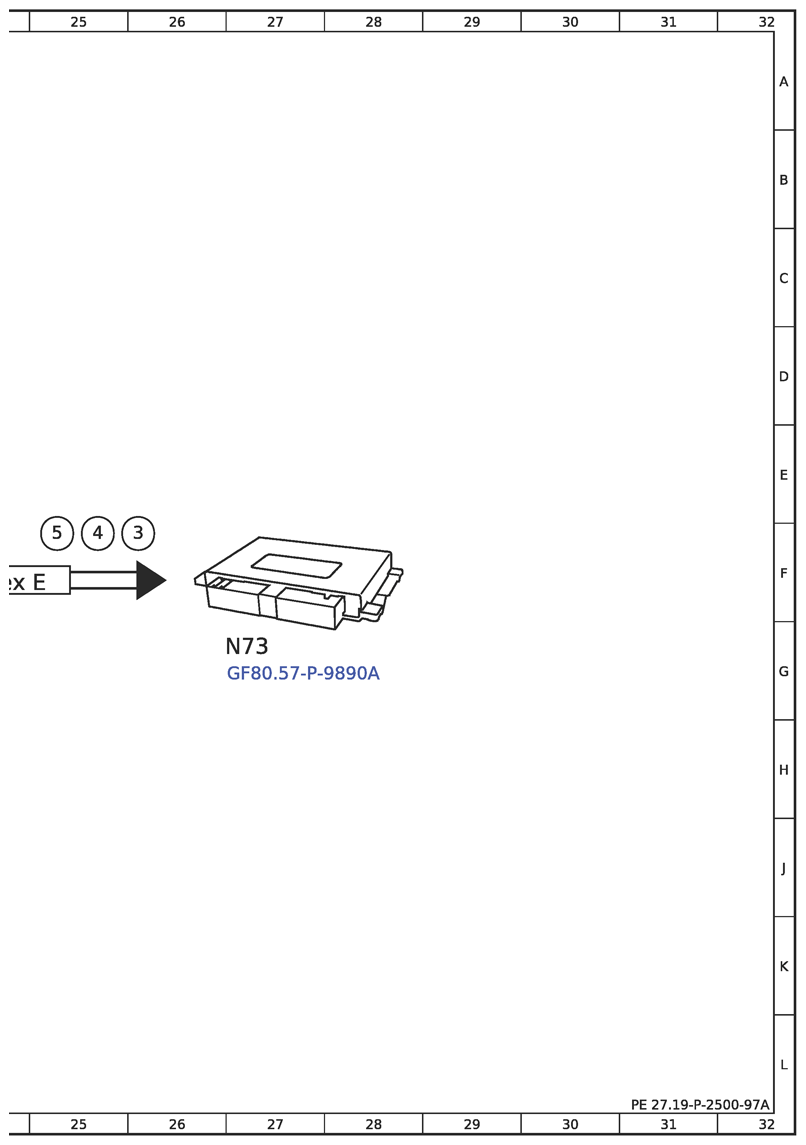

| N73 | EIS [EZS] control unit | 27G |

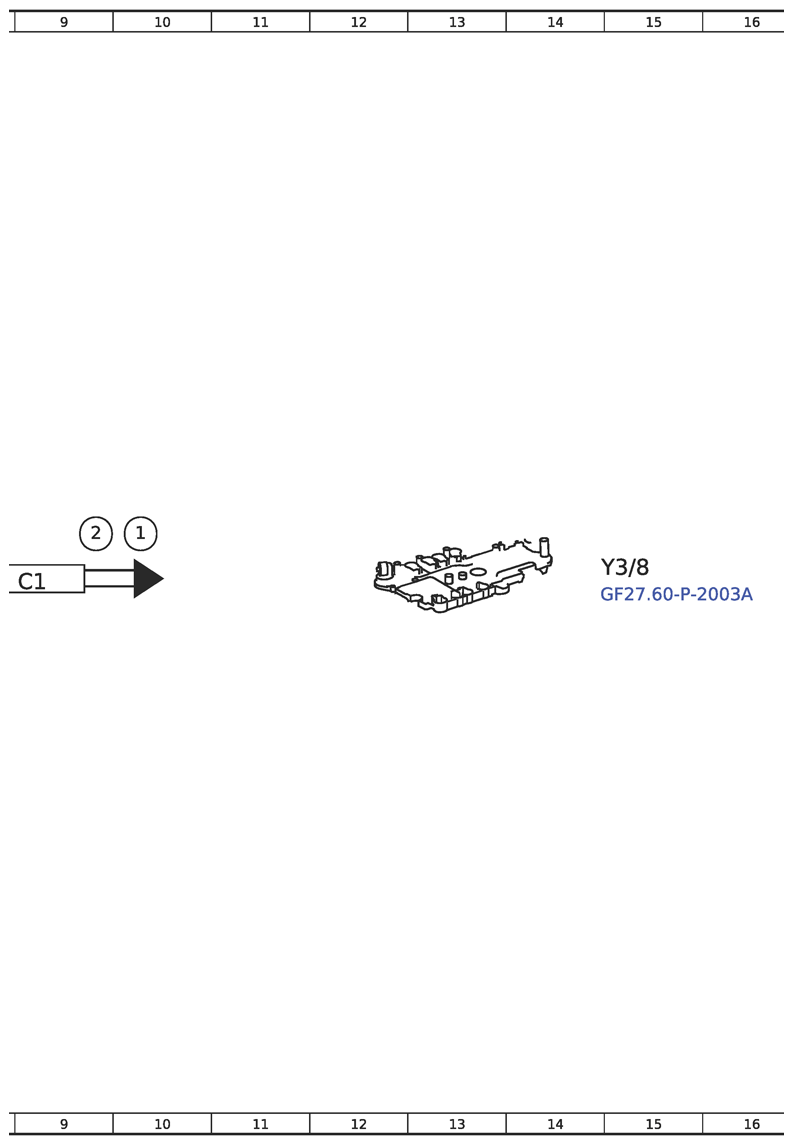

| Y3/8 | Electric control unit (VGS) | 15F |
