Adjust Gap Dimension Between Front Side Window And B-Pillar Cover - AR67.30-P-0100-03FR
Model 257, 290
SIDE WINDOW(S)
| Number | Designation | Model 257.3 | Model 290 | ||
|---|---|---|---|---|---|
| BE67.30-P-1002-03E | Distance between front door side window and B-pillar cover | Dimension "b" | mm | 10 (±1) | 10 (±1) |
FRONT DOOR
| Number | Designation | Model 257 | Model 290 | |
|---|---|---|---|---|
| BA72.10-P-1006-01W | Bolt, window to window lifter | Nm | 9 | 9 |

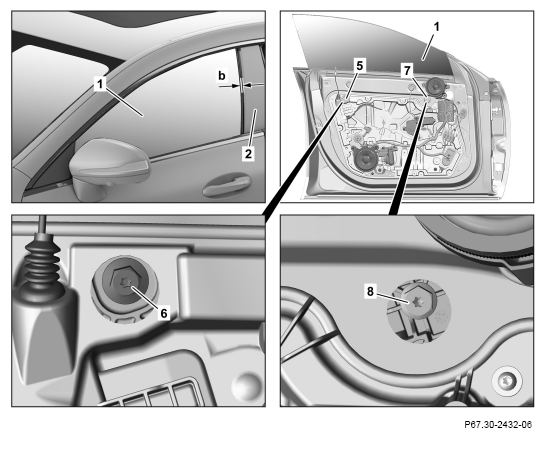

Adjust gap dimensions between the front side window (1) and B-pillar cover (2), shown on model 257
- Remove stop plugs (5, 7).
- Loosen screws (6, 8).
- Move front side window (1) and adjust dimension (b) to B-pillar cover (2).
Determine dimension (b) at two points with as much space between them as possible with the
feeler gauge.
A taper of dimension (b) of max.
1 mm is permitted from top to bottom.
- Tighten screws (6, 8).
- Close front door.
- Check dimension (b) again.
If there is a problem,
↓
repeat adjustment procedure.
- Install stop plugs (5, 7).
