Electrical Function Schematic For Ambient Illumination - PE82.10-P-2064-97XBA
Model 257, 290 up to model year 2021
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Ambient illumination, request | 19C |
| 1 | Ambient illumination, request | 13D |
| 2 | Dusk setting, signal | 10C |
| 3 | Exterior lights switch, status | 12C |
| 4 | Circuit 15, status | 14D |
| 5 | Ambient lamp, request | 6H |
| 5 | Ambient lamp, request | 7D |
| 5 | Ambient lamp, request | 23F |
| 5 | Ambient lamp, request | 29F |
| 5 | Ambient lamp, request | 19D |
| 5 | Ambient lamp, request | 16F |
| 5 | Ambient lamp, request | 18J |
| 6 | Ambient lamp, actuation | 4E |
| 6 | Ambient lamp, actuation | 4K |
| 6 | Ambient lamp, actuation | 4D |
| 6 | Ambient lamp, actuation | 23H |
| 6 | Ambient lamp, actuation | 30H |
| 6 | Ambient lamp, actuation | 7K |
| 6 | Ambient lamp, actuation | 20G |
| 6 | Ambient lamp, actuation | 20K |
| 7 | Door rotary tumbler switch, status | 11F |
| 7 | Door rotary tumbler switch, status | 10D |
| 7 | Door rotary tumbler switch, status | 14E |
| 7 | Door rotary tumbler switch, status | 13F |
| 8 | Trunk lid/liftgate rotary tumbler switch, status | 12F |
| 9 | Central locking (CL[ZV]), status | 14D |
| A26/17 | Head unit | 16A |
| B38/2 | Rain/light sensor with additional functions | 7C |
| B38/2b2 | Light sensor | 7C |
| CAN B | Interior CAN | 5H |
| CAN B | Interior CAN | 9E |
| CAN B | Interior CAN | 16D |
| CAN B | Interior CAN | 12G |
| CAN B | Interior CAN | 9G |
| CAN B | Interior CAN | 15F |
| CAN B | Interior CAN | 18H |
| CAN B | Interior CAN | 15H |
| CAN HMI | User interface CAN | 17D |
| CAN PER | Peripherals CAN | 22B |
| Code 889 | KEYLESS-GO | 8K |
| Code 889 | KEYLESS-GO | 2C |
| Code 889 | KEYLESS-GO | 20F |
| Code 889 | KEYLESS-GO | 21J |
| Code P35 | LED light package | 22F |
| Code P35 | LED light package | 30F |
| Code P49 | Mirror package | 1J |
| Code P49 | Mirror package | 1E |
| E1 | Left front lamp unit | 29H |

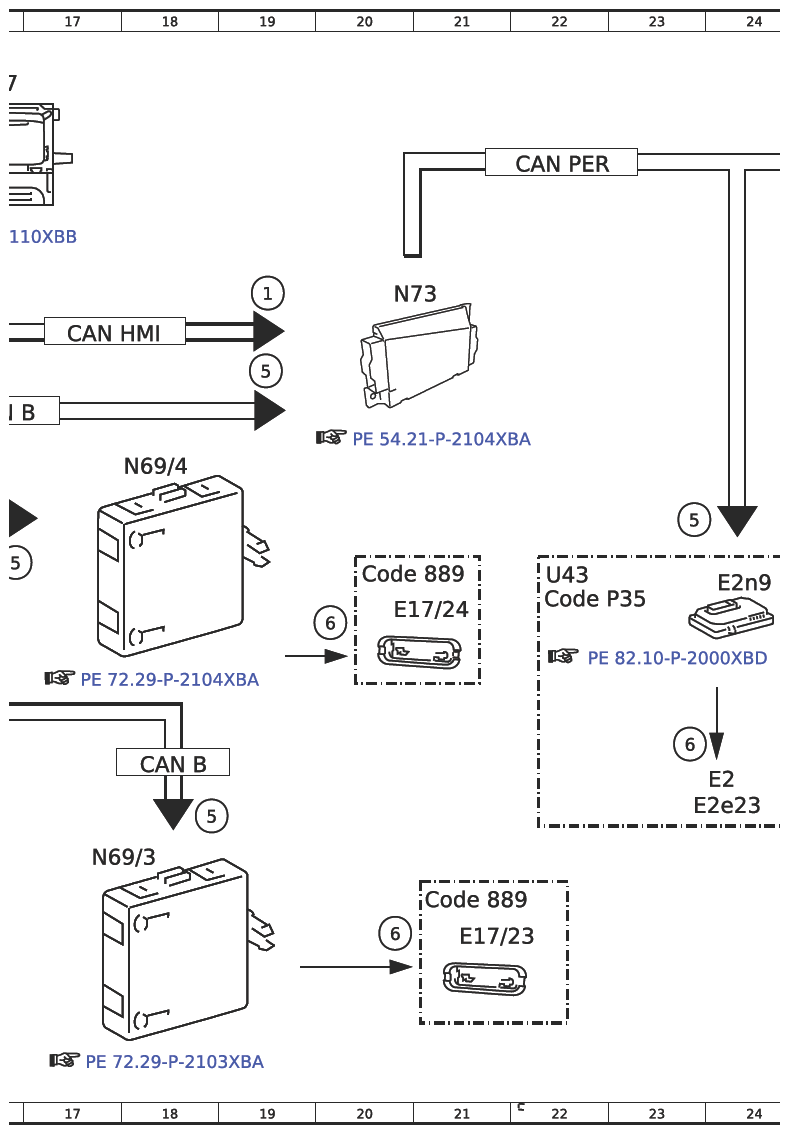

| E17/23 | Left rear door exterior door handle illumination | 21K |
| E17/24 | Right rear door exterior door handle illumination | 20G |
| E17/7 | Left front door exterior door handle illumination | 8K |
| E17/8 | Right front door exterior door handle illumination | 3C |
| E1e23 | Left front ambient light | 29J |

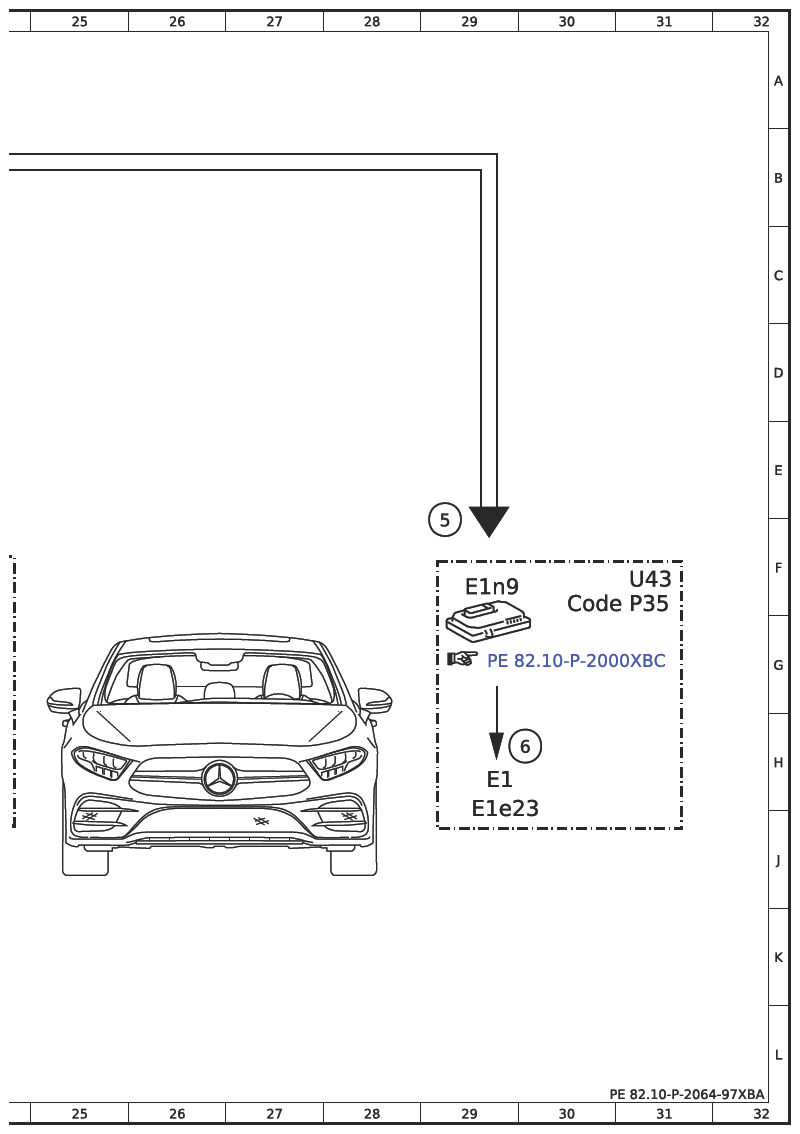

| E1n9 | Left headlamp control unit | 29F |
| E2 | Right front lamp unit | 24H |
| E2e23 | Right front ambient light | 23J |
| E2n9 | Right headlamp control unit | 24F |
| LIN B16 | Rain and light sensor LIN | 9D |

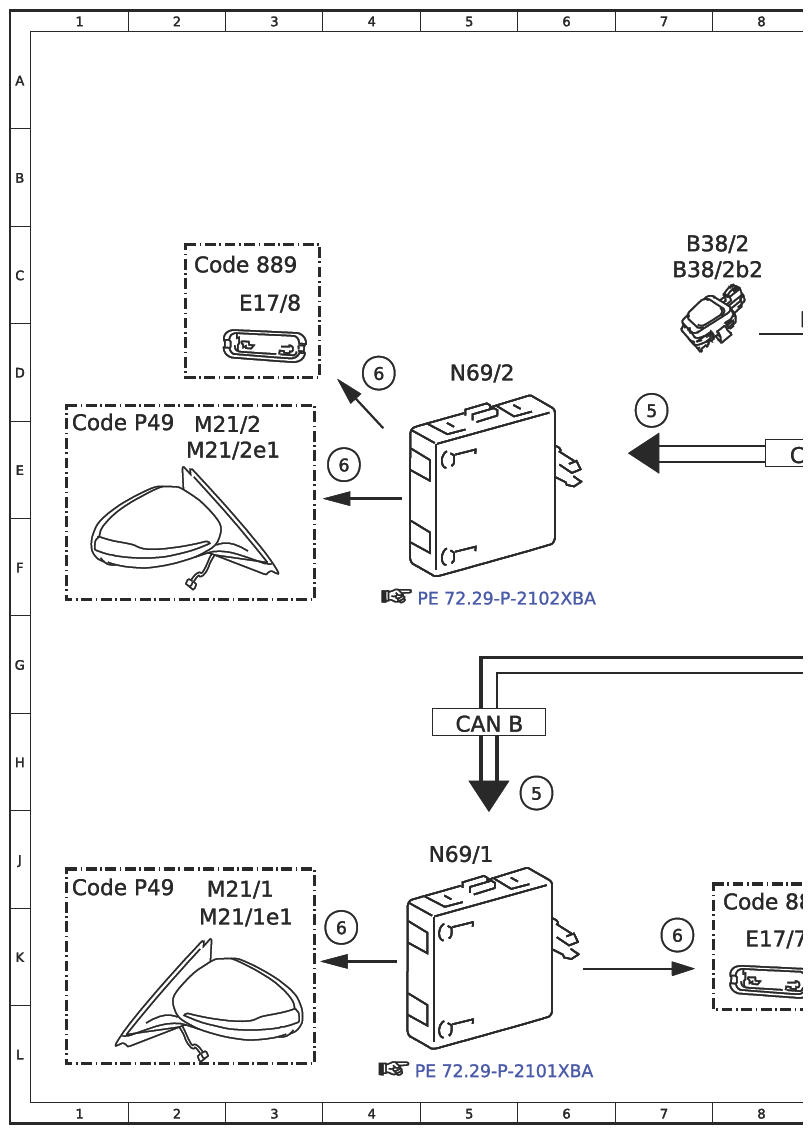

| M21/1 | Left outside mirror | 2J |
| M21/1e1 | Left outside mirror ambient lamp | 2K |
| M21/2 | Right outside mirror | 2E |
| M21/2e1 | Right outside mirror ambient lamp | 2E |

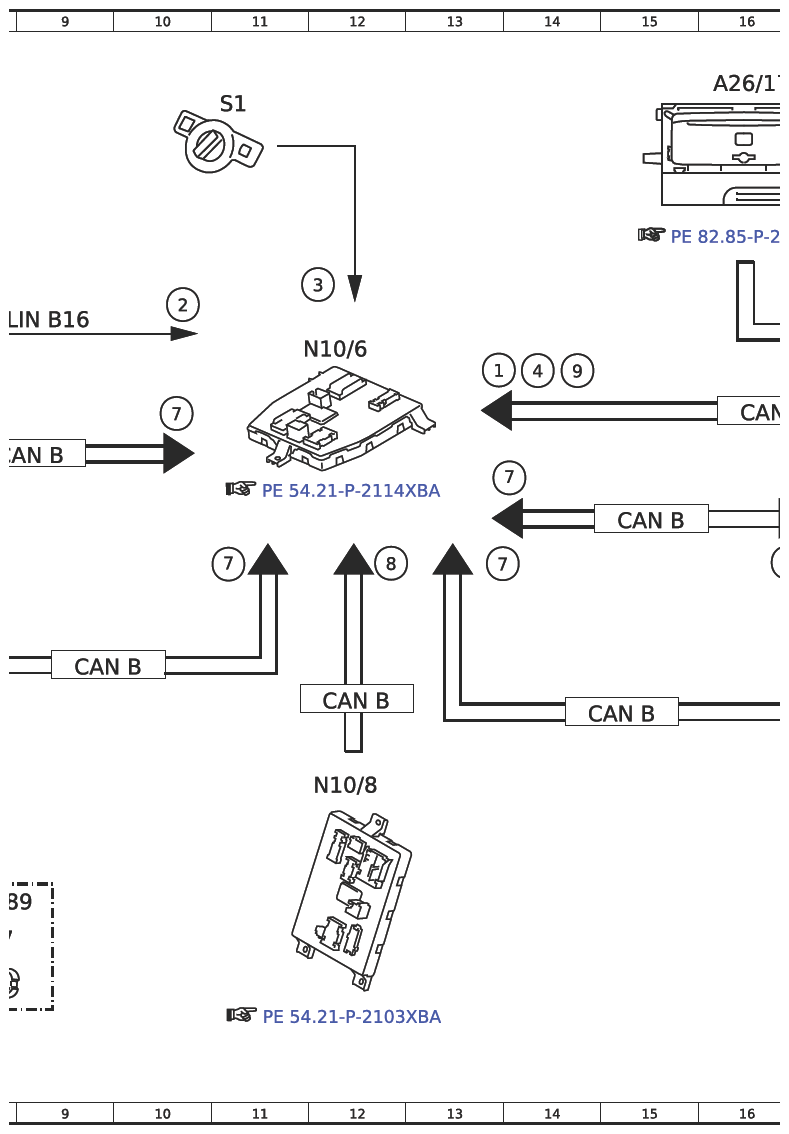

| N10/6 | Front SAM control unit | 12D |
| N10/8 | Rear SAM control unit | 12H |
| N69/1 | Left front door control unit | 5J |
| N69/2 | Right front door control unit | 5D |
| N69/3 | Left rear door control unit | 17J |
| N69/4 | Right rear door control unit | 18E |
| N73 | Electronic ignition switch control unit | 20C |
| S1 | Exterior lights switch | 11A |
| U43 | Valid for ECE | 22F |
| U43 | Valid for ECE | 31F |
