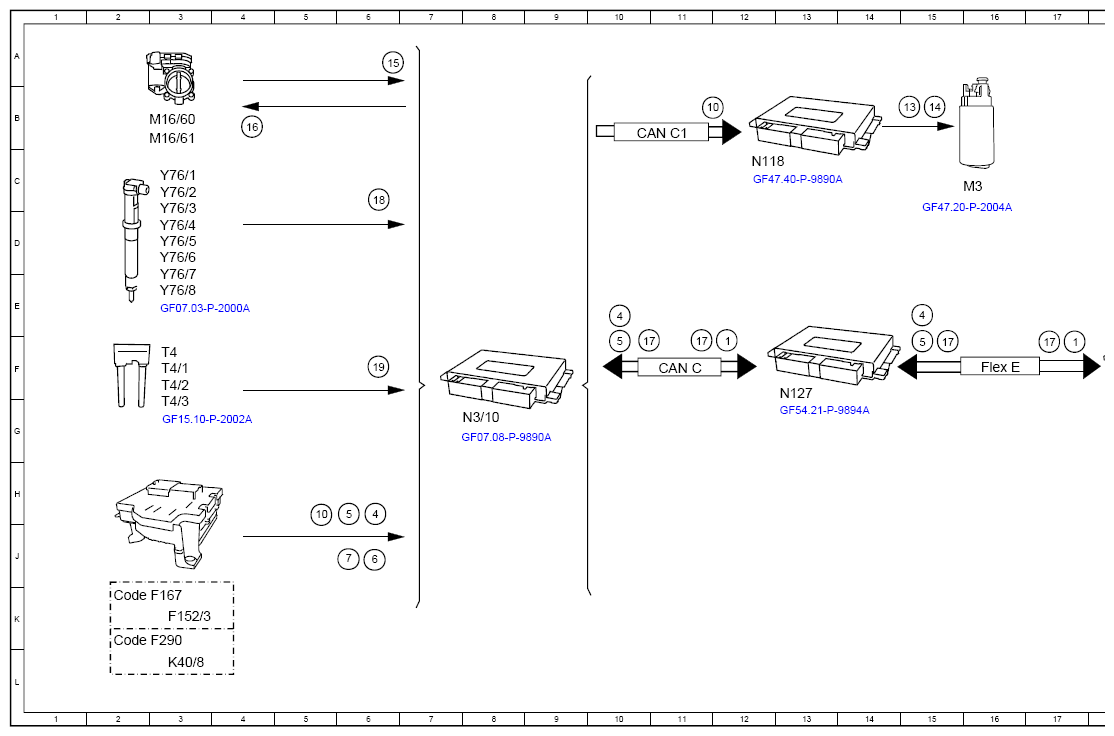

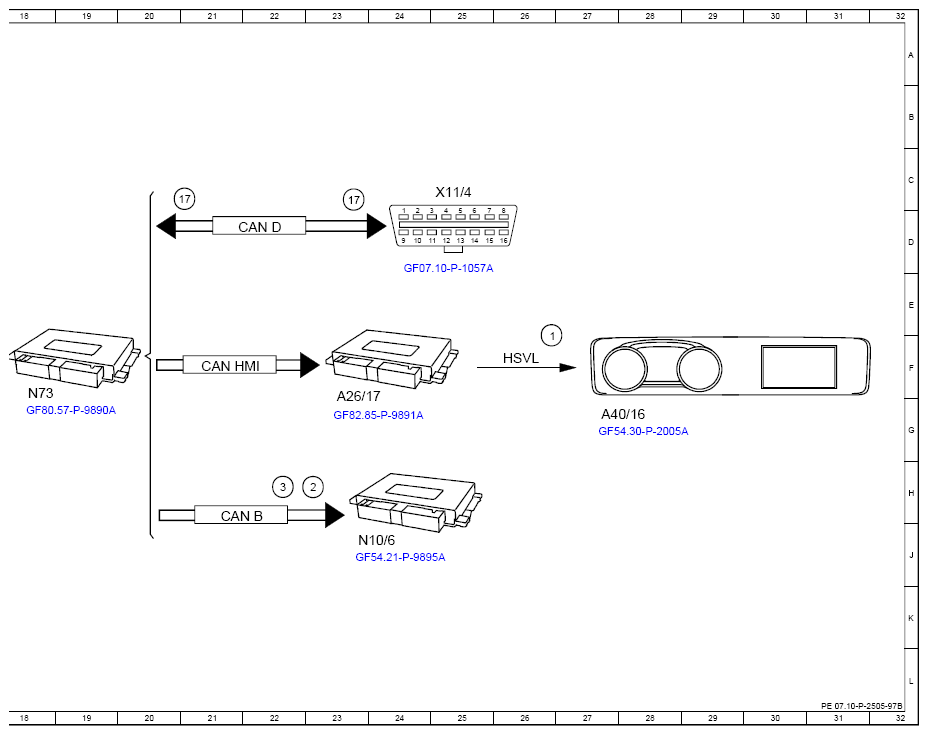

Function Schematic For Ignition ON - PE07.10-P-2505-97B
Engine 176, 177 in model 167
Engine 177 in model 290 as of model year 2021
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Instrument cluster, request | 17F |
| 1 | Instrument cluster, request | 12F |
| 1 | Instrument cluster, request | 26F |
| 10 | Circuit 87, status | 11B |
| 10 | Circuit 87, status | 5H |
| 13 | Fuel pump, actuation OFF | 15B |
| 14 | Fuel pump, actuation | 15B |
| 15 | Throttle valve position, signal | 6A |
| 16 | Throttle valve actuator motor, actuation | 4B |
| 17 | Engine management diagnosis, communication | 17F |
| 17 | Engine management diagnosis, communication | 15F |
| 17 | Engine management diagnosis, communication | 11F |
| 17 | Engine management diagnosis, communication | 10F |
| 17 | Engine management diagnosis, communication | 23C |
| 17 | Engine management diagnosis, communication | 21C |
| 18 | Fuel injectors, actuation | 6C |
| 19 | Ignition coils, actuation | 6F |
| 2 | Circuit 15, request ON | 23H |
| 3 | Circuit 15, request OFF | 22H |
| 4 | Circuit 15, status ON | 15E |
| 4 | Circuit 15, status ON | 10E |
| 4 | Circuit 15, status ON | 6H |
| 5 | Circuit 15, status OFF | 15F |
| 5 | Circuit 15, status OFF | 10F |
| 5 | Circuit 15, status OFF | 6H |
| 6 | Circuit 15 relay, actuation | 6J |
| 7 | Circuit 15 relay, actuation OFF | 6J |
| A26/17 | Head unit | 23G |
| A40/16 | Head unit/instrument cluster display cluster | 27G |
| CAN B | Interior CAN | 21H |
| CAN C | Engine CAN | 11F |
| CAN C1 | Drive train CAN | IIB |
| CAN D | Diagnostic CAN | 22D |
| CAN HMI | User interface CAN | 21F |
| Code F167 | Model series 167 | 2K |
| Code F290 | Model series 290 | 2K |
| F152/3 | Engine compartment fuse and relay module | 3K |
| Flex E | Chassis FlexRay | 16F |
| HSVL | High-speed video link | 26F |
| K40/8 | Engine fuse and relay module | 3L |
| M16/60 | Left throttle valve actuator | 3B |
| M16/61 | Right throttle valve actuator | 3B |
| M3 | Fuel pump (FP) | 16C |
| N10/6 | Front SAM control unit | 23J |
| N118 | Fuel pump control unit | 12C |
| N127 | Drivetrain control unit | 13F |
| N3/10 | ME-SFI [ME] control unit | 8G |
| N73 | Electronic ignition switch control unit | 18F |
| T4 | Cylinder 1+2 ignition coil | 3F |
| T4/1 | Cylinder 3+4 ignition coil | 3F |
| T4/2 | Cylinders 5+6 ignition coil | 3F |
| T4/3 | Cylinders 7+8 ignition coil | 3G |
| X11/4 | Diagnostic connector | 25C |
| Y76/1 | Cylinder 1 fuel injector | 3C |
| Y76/2 | Cylinder 2 fuel injector | 3C |
| Y76/3 | Cylinder 3 fuel injector | 3D |
| Y76/4 | Cylinder 4 fuel injector | 3D |
| Y76/5 | Cylinder 5 fuel injector | 3D |
| Y76/6 | Cylinder 6 fuel injector | 3D |
| Y76/7 | Cylinder 7 fuel injector | 3E |
| Y76/8 | Cylinder 8 fuel injector | 3E |
