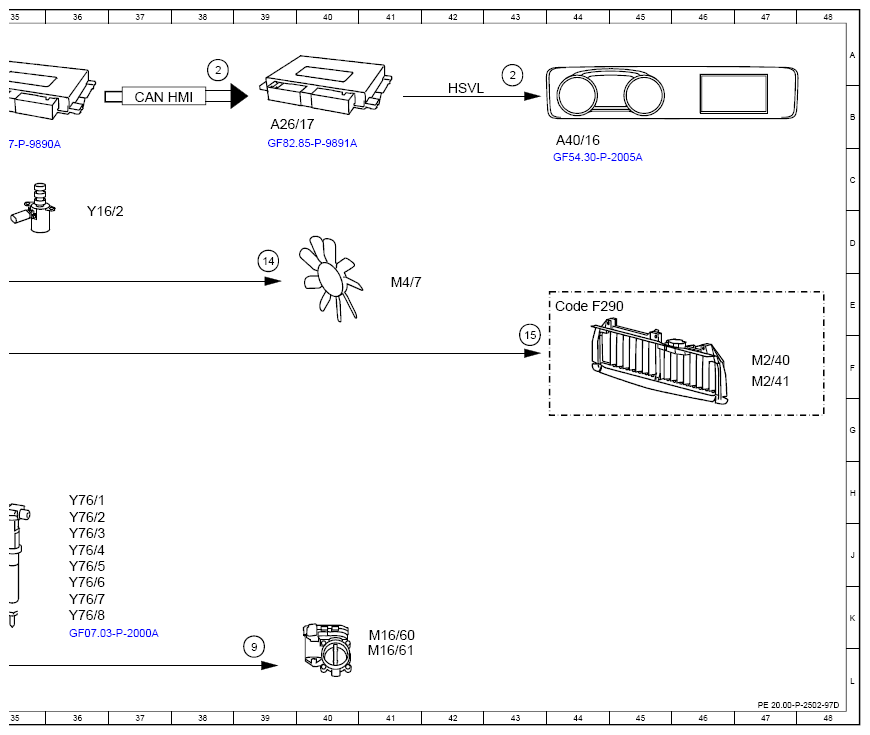

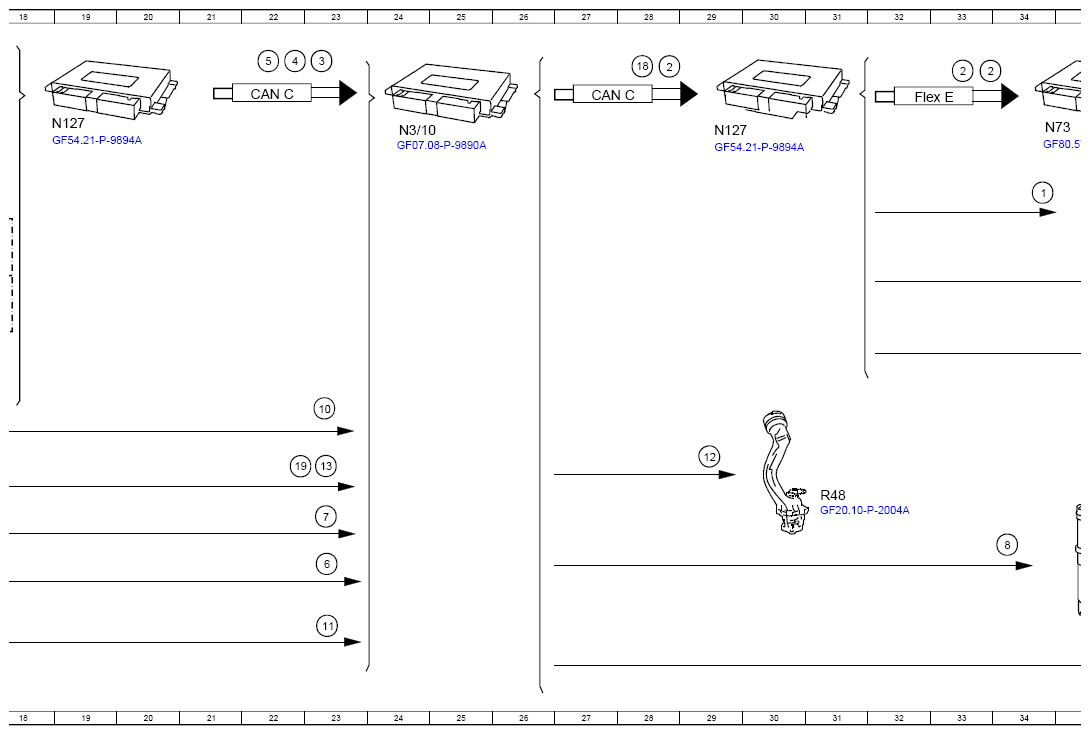

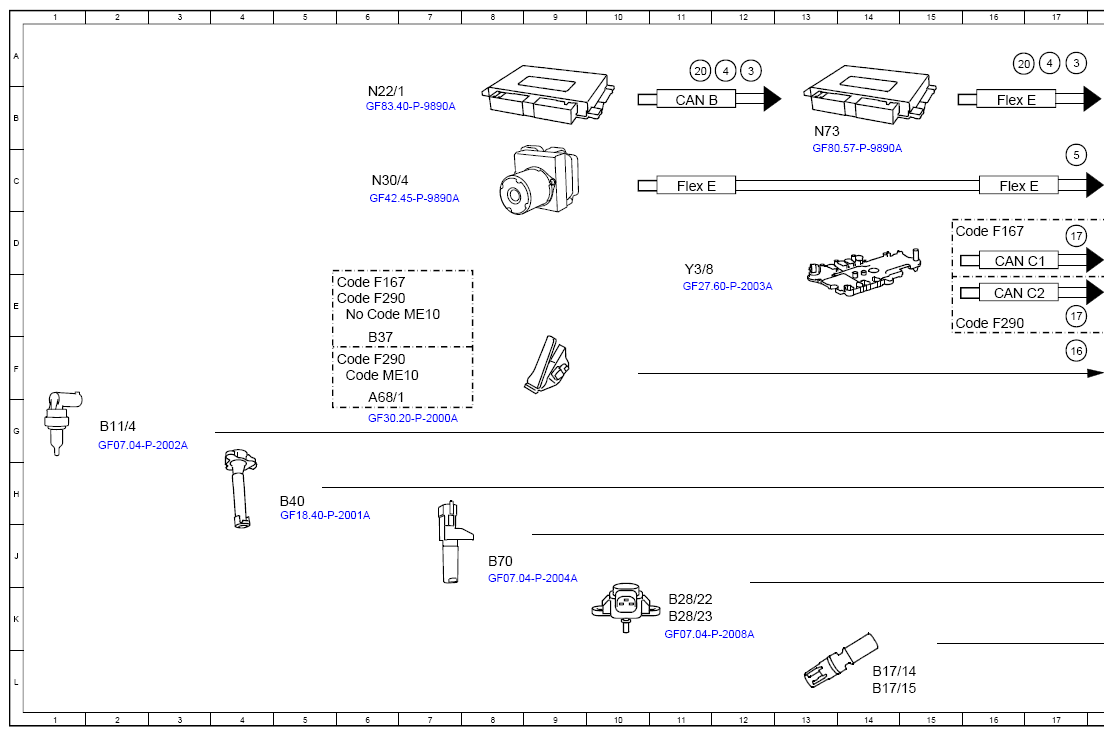

Function Schematic For Heat Management - PE20.00-P-2502-97D
Engine 176, 177 in model 167
Engine 177 in model 290 as of model year 2021
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Emergency braking, status | 34C |
| 10 | Coolant temperature sensor, signal | 23G |
| 11 | Charge air temperature sensor, signal | 23K |
| 12 | Coolant thermostat heating element, actuation | 29G |
| 13 | Oil sensor (oil level, temperature and quality), signal | 23H |
| 14 | Fan motor, specified rpm request | 39D |
| 15 | Radiator trim flap actuator motor, actuation | 43E |
| 16 | Accelerator pedal sensor, signal | 17F |
| 17 | Transmission control, signal | 17D |
| 17 | Transmission control, signal | 17E |
| 18 | Engine running, signal | 28A |
| 19 | Oil temperature sensor, signal | 22H |
| 2 | Instrument cluster, message | 28A |
| 2 | Instrument cluster, message | 33A |
| 2 | Instrument cluster, message | 33A |
| 2 | Instrument cluster, message | 38A |
| 20 | Fan motor, request | 11A |
| 20 | Fan motor, request | 16A |
| 3 | Air conditioning, status | 12A |
| 3 | Air conditioning, status | 17A |
| 3 | Air conditioning, status | 23A |
| 4 | Outside temperature, signal | 12A |
| 4 | Outside temperature, signal | 17A |
| 4 | Outside temperature, signal | 22A |
| 5 | Wheel speed, signal | 22A |
| 5 | Wheel speed, signal | 17C |
| 6 | Engine load, signal | 23J |
| 7 | Engine speed, signal | 23H |
| 8 | Fuel injectors, actuation | 34J |
| 9 | Throttle valve actuator motor, actuation | 39K |
| A26/17 | Head unit | 39B |
| A40/16 | Head unit/instrument cluster display cluster | 44B |
| A68/1 | Haptic accelerator pedal module | 6G |
| B11/4 | Coolant temperature sensor | 2G |
| B17/14 | Left charge air temperature sensor | 14L |
| B17/15 | Right charge air temperature sensor | 14L |
| B28/22 | Left pressure sensor downstream of throttle valve | 11K |
| B28/23 | Right pressure sensor downstream of throttle valve | 11K |
| B37 | Accelerator pedal sensor | 6F |
| B40 | Oil sensor (oil level, temperature and quality) | 5H |
| B70 | Crankshaft Hall sensor | 8J |
| CAN B | Interior CAN | 11B |
| CAN C | Engine CAN | 22B |
| CAN C | Engine CAN | 27B |
| CAN C1 | Drive train CAN | 16D |
| CAN C2 | CAN 2 for drive | 16E |
| CAN HMI | User interface CAN | 37B |
| Code F167 | Model series 167 | 15D |
| Code F167 | Model series 167 | 6E |
| Code F290 | Model series 290 | 15E |
| Code F290 | Model series 290 | 44E |
| Code F290 | Model series 290 | 6E |
| Code F290 | Model series 290 | 6F |
| Code ME10 | Hybrid vehicle | 6E |
| Code ME10 | Hybrid vehicle | 6F |
| Flex E | Chassis FlexRay | 16B |
| Flex E | Chassis FlexRay | 16C |
| Flex E | Chassis FlexRay | 32B |
| Flex E | Chassis FlexRay | 11C |
| HSVL | High-speed video link | 42B |
| M16/60 | Left throttle valve actuator | 41K |
| M16/61 | Right throttle valve actuator | 41L |
| M2/40 | Left lower radiator trim flap actuator motor | 47F |
| M2/41 | Right lower radiator trim flap actuator motor | 47F |
| M4/7 | Fan motor | 41E |
| N127 | Drivetrain control unit | 19B |
| N127 | Drivetrain control unit | 29B |
| N22/1 | Climate control control unit | 6B |
| N3/10 | ME-SFI [ME] control unit | 24B |
| N30/4 | Electronic Stability Program control unit | 6C |
| N73 | Electronic ignition switch control unit | 13B |
| N73 | Electronic ignition switch control unit | 34B |
| R48 | Coolant thermostat heating element | 31H |
| Y16/2 | Heating system shutoff valve | 36D |
| Y3/8 | Fully integrated transmission control electric controller unit | 11D |
| Y76/1 | Cylinder 1 fuel injector | 36H |
| Y76/2 | Cylinder 2 fuel injector | 36H |
| Y76/3 | Cylinder 3 fuel injector | 36J |
| Y76/4 | Cylinder 4 fuel injector | 36J |
| Y76/5 | Cylinder 5 fuel injector | 36J |
| Y76/6 | Cylinder 6 fuel injector | 36K |
| Y76/7 | Cylinder 7 fuel injector | 36K |
| Y76/8 | Cylinder 8 fuel injector | 36K |
