Remove, Replace And Install Rear Center Seat Belt - AR91.40-P-0683MEM
Model 167.9
With Code M036 (Maybach Version)
except code 224 (Individual rear seats)
MODIFICATION NOTES
| 19.03.2020 | Remove left rear seat cushion added. | Operation step 2 | |
| 19.03.2020 | Release seat belt guide and fold upward added. | Step 5 |
| Risk of injury . Injury may result when the tension in the spring in the automatic belt retractor is released. | Never disassemble automatic belt retractors. | AS91.00-Z-0002-01A | |
| Notes on safety-relevant components | AH00.00-Z-0019-01A | ||
| Remove/install | |||
| 1 | Remove front part of rear shelf. | AR68.30-P-0031MEM | |
| 2 | Remove left rear seat cushion. | AR91.12-P-1021MEM | |

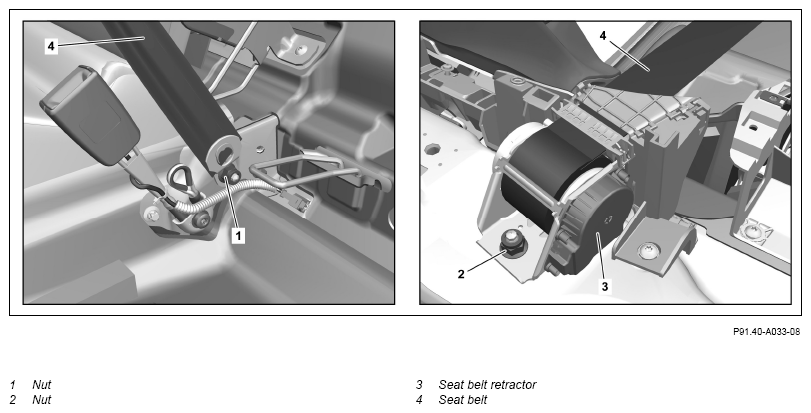

| 3 | Remove nut (1) and remove seat belt end fitting. | *BA91.40-P-1005-01U | |
| 4 | Remove nut (2). | *BA91.40-P-1006-01U | |
| 5 | Release seat belt guide in front of seat belt retractor (3) and fold upward. | ||
| 6 | Remove seat belt retractor (3) with seat belt (4). | ||
| 7 | Install in the reverse order. |
SEAT BELTS/EMERGENCY TENSIONING RETRACTORS
| Number | Designation | Model 167 | |
|---|---|---|---|
| BA91.40-P-1005-01U | Bolt/nut for rear belt end fitting | Nm | 35 |
SEAT BELTS/EMERGENCY TENSIONING RETRACTORS
| Number | Designation | Model 167 | |
|---|---|---|---|
| BA91.40-P-1006-01U | Screw/nut, rear seat belt retractor | Nm | 35 |
