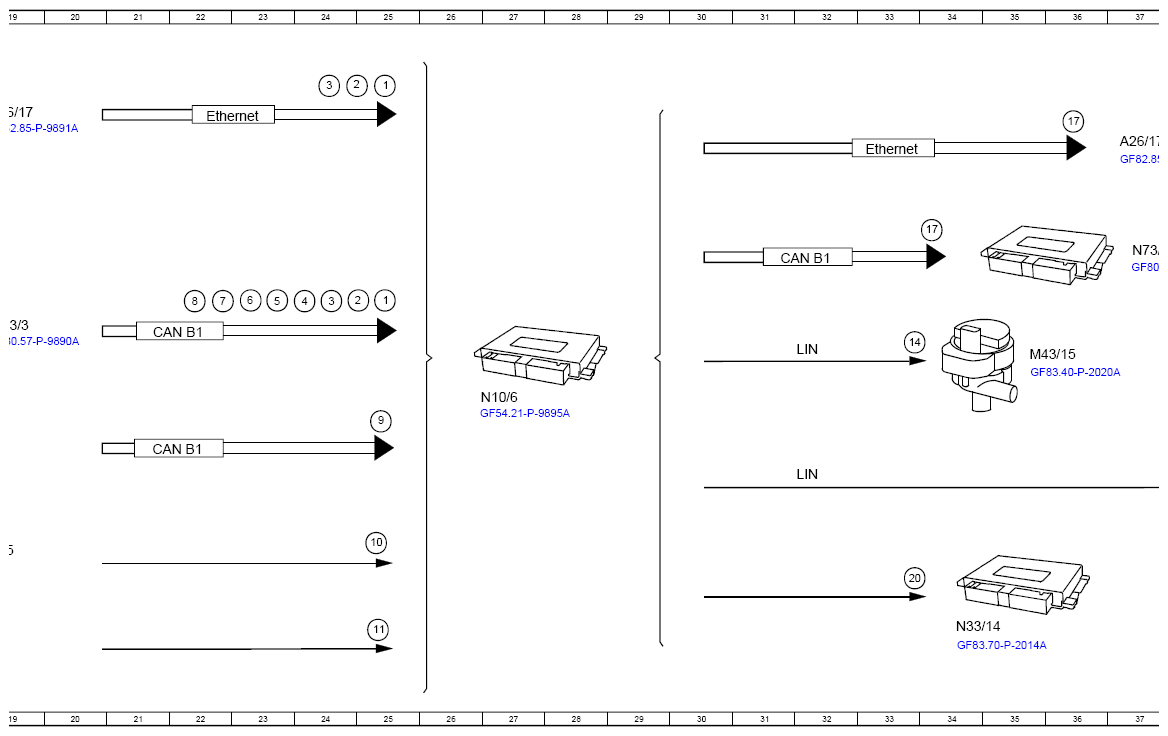

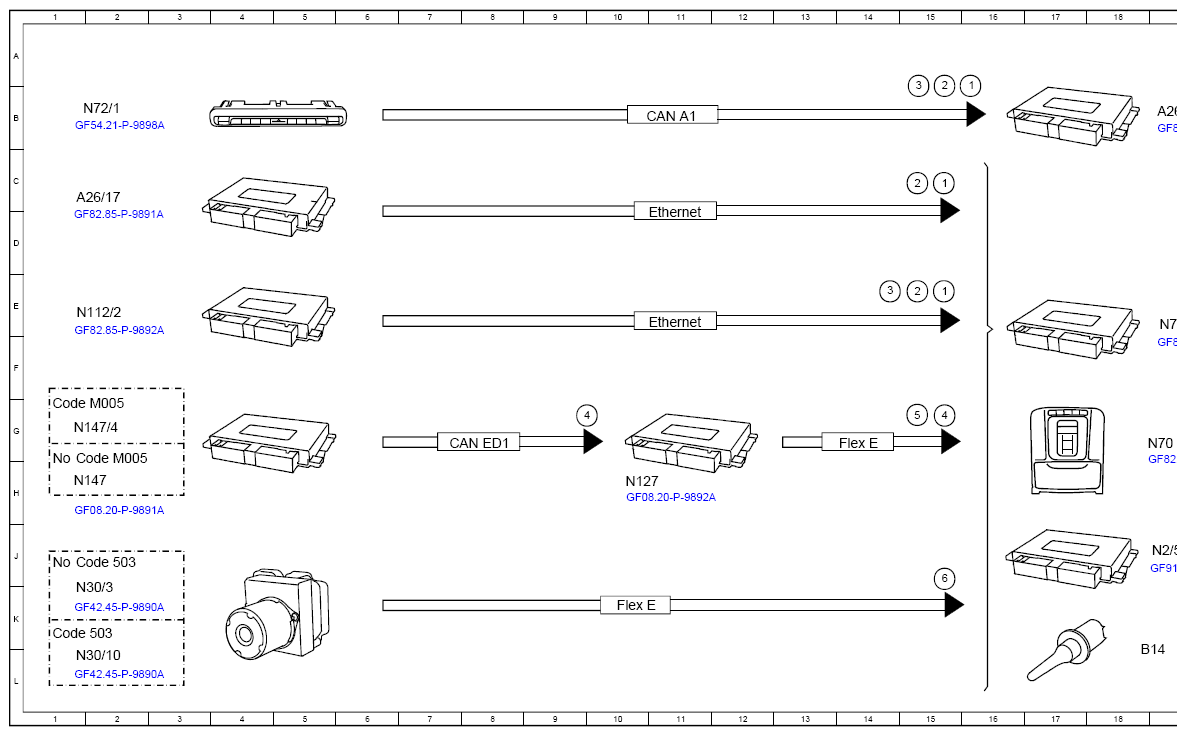

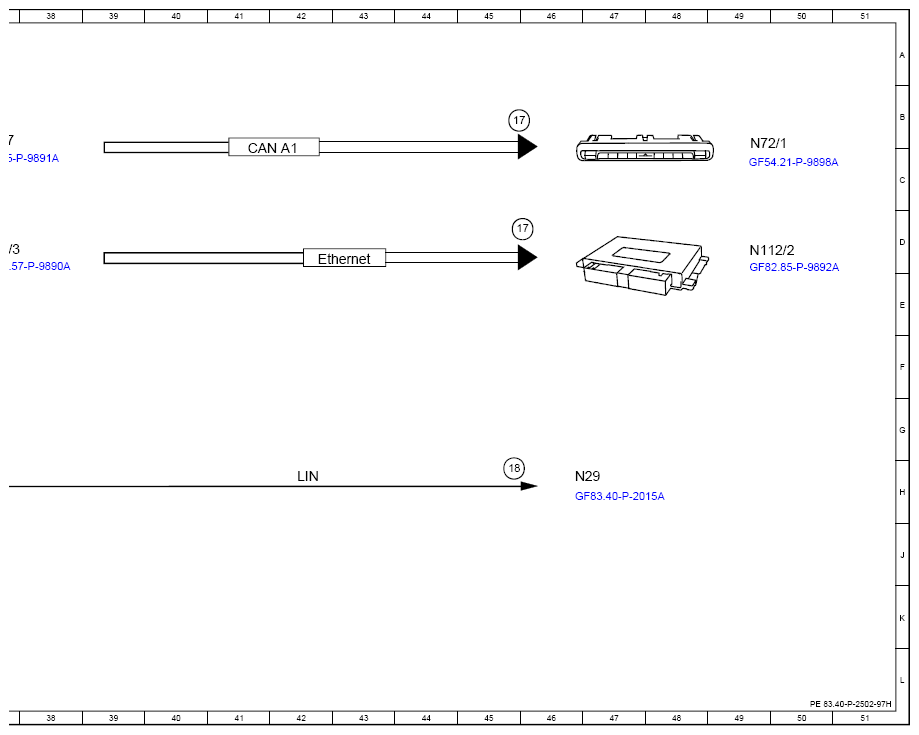

(Function Schematic For Pre-Entry Climate Control - PE83.40-P-2502-97H)
Model 294, 295, 296, 297
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Departure time, signal | 16B |
| 1 | Departure time, signal | 15C |
| 1 | Departure time, signal | 15E |
| 1 | Departure time, signal | 25B |
| 1 | Departure time, signal | 25E |
| 10 | Crash, signal | 25J |
| 11 | Outside temperature sensor, signal | 25K |
| 14 | Coolant circulation pump, actuation | 33F |
| 17 | Pre-air conditioning, status | 46B |
| 17 | Pre-air conditioning, status | 34D |
| 17 | Pre-air conditioning, status | 46D |
| 17 | Pre-air conditioning, status | 36B |
| 18 | Blower motor, request | 45G |
| 2 | Pre-air conditioning, request | 25A |
| 2 | Pre-air conditioning, request | 25E |
| 2 | Pre-air conditioning, request | 15C |
| 2 | Pre-air conditioning, request | 15E |
| 2 | Pre-air conditioning, request | 15A |
| 20 | High-voltage PTC heater, actuation | 34J |
| 3 | Consumer shutoff, request | 15A |
| 3 | Consumer shutoff, request | 14E |
| 3 | Consumer shutoff, request | 24A |
| 3 | Consumer shutoff, request | 24B |
| 4 | Coolant temperature, signal | 24E |
| 4 | Coolant temperature, signal | 15G |
| 4 | Coolant temperature, signal | 9G |
| 5 | Fuel level, signal | 23E |
| 5 | Fuel level, signal | 15G |
| 6 | Vehicle speed, signal | 15J |
| 6 | Vehicle speed, signal | 23E |
| 7 | Circuit 15, status | 22E |
| 8 | Battery voltage, signal | 22E |
| 9 | Interior temperature, signal | 25G |
| A26/17 | Head unit | 2C |
| A26/17 | Head unit | 37B |
| A26/17 | Head unit | 19B |
| B14 | Outside temperature sensor | 18L |
| CAN A1 | CAN 1 for telematics | 11B |
| CAN A1 | CAN 1 for telematics | 41C |
| CAN B1 | CAN 1 for vehicle interior | 21E |
| CAN B1 | CAN 1 for vehicle interior | 21G |
| CAN B1 | CAN 1 for vehicle interior | 32D |
| CAN ED1 | Electric drive CAN | 8G |
| Code 503 | Remote-controlled parking | 1J |
| Code 503 | Remote-controlled parking | 1K |
| Code M005 | Vehicles with 4MATIC/all-wheel drive | 1G |
| Code M005 | Vehicles with 4MATIC/all-wheel drive | 1H |
| Ethernet | Ethernet | 11D |
| Ethernet | Ethernet | 22B |
| Ethernet | Ethernet | 33C |
| Ethernet | Ethernet | 11E |
| Ethernet | Ethernet | 42D |
| Flex E | Chassis FlexRay | 14G |
| Flex E | Chassis FlexRay | 10K |
| LIN | Local Interconnect Network | 32F |
| LIN | Local Interconnect Network | 42H |
| LIN | Local Interconnect Network | 32H |
| M43/15 | Low-temperature circuit coolant pump 2 | 35F |
| N10/6 | Front signal acquisition and actuation module control unit | 27G |
| N112/2 | Telematics services communication module | 2E |
| N112/2 | Telematics services communication module | 49D |
| N127 | Drivetrain control unit | 10H |
| N147 | Power electronics control unit | 1H |
| N147/4 | Power electronics control unit | 1G |
| N2/5 | Supplemental restraint system control unit | 19J |
| N29 | Blower regulator | 46H |
| N30/10 | Electronic Stability Program control unit | 2L |
| N30/3 | Electronic Stability Program control unit | 2K |
| N33/14 | Low-temperature circuit PTC heater booster 1 | 34K |
| N70 | Overhead control panel control unit | 19G |
| N72/1 | Upper control panel control unit | 49C |
| N72/1 | Upper control panel control unit | 2B |
| N73/3 | Electronic ignition switch control unit | 19E |
| N73/3 | Electronic ignition switch control unit | 37D |
