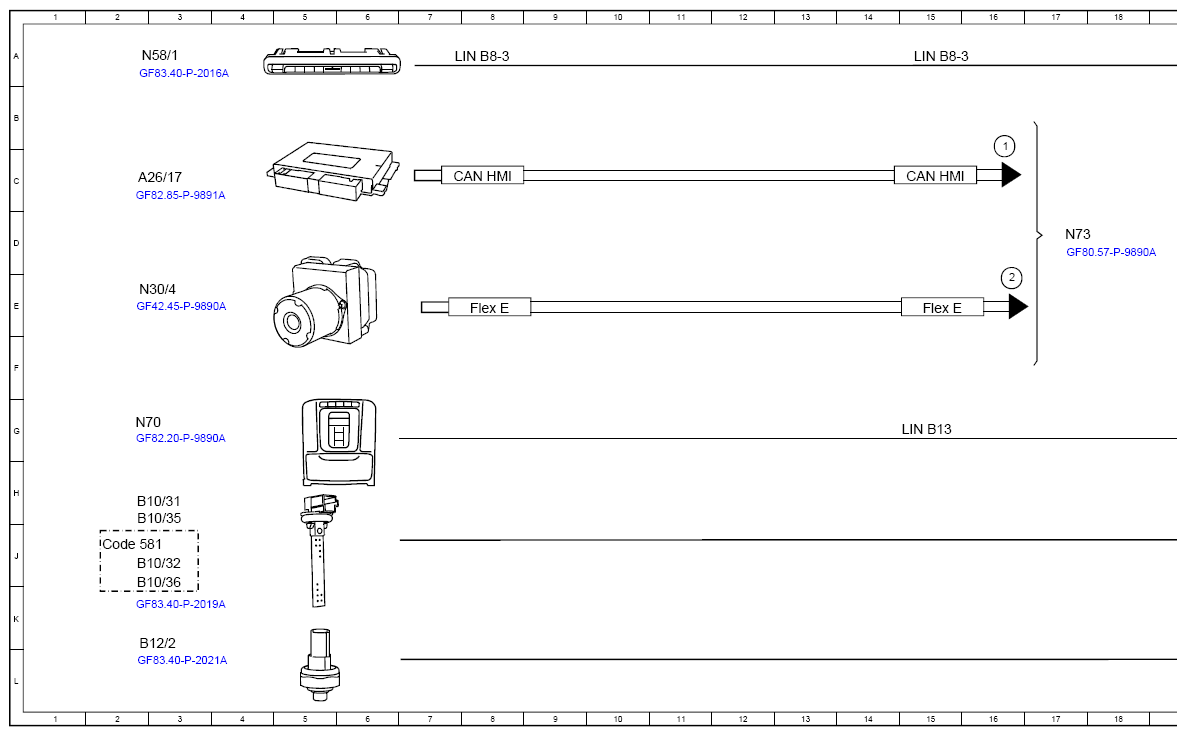

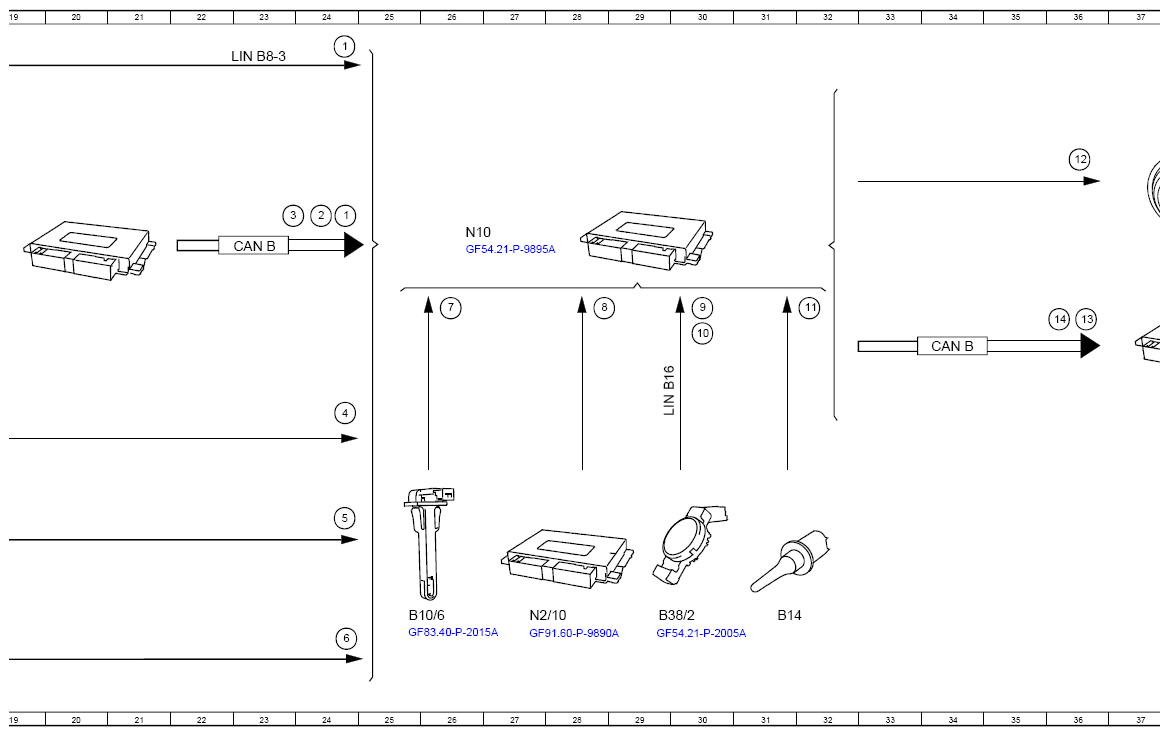

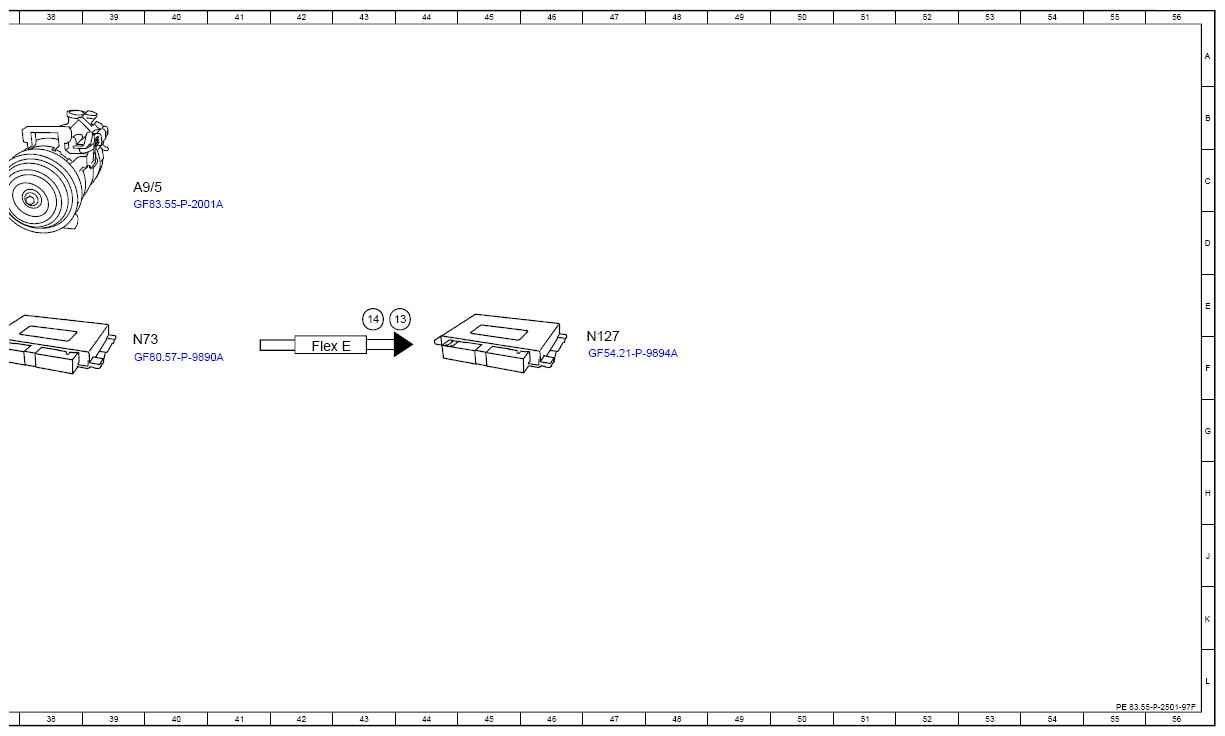

(Function Schematic For Actuating Refrigerant Compressor - PE83.55-P-2501-97F)
Model 243
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Operation, signal | 24D |
| 1 | Operation, signal | 16C |
| 1 | Operation, signal | 24A |
| 10 | Solar radiation, signal | 30F |
| 11 | Outside temperature, signal | 32E |
| 12 | Electric refrigerant compressor, actuation | 36C |
| 13 | Refrigerant compressor torque, signal | 36E |
| 13 | Refrigerant compressor torque, signal | 43E |
| 14 | Refrigerant circuit, status | 46E |
| 14 | Refrigerant circuit, status | 43E |
| 2 | Vehicle speed, signal | 16E |
| 2 | Vehicle speed, signal | 24D |
| 3 | Circuit 15, status | 23D |
| 4 | Interior temperature, signal | 24G |
| 5 | Air outlet temperature sensor, signal | 24H |
| 6 | Refrigerant pressure sensor, signal | 24K |
| 7 | Evaporator temperature sensor, signal | 26E |
| 8 | Crash, signal | 28E |
| 9 | Dew point temperature, signal | 30E |
| A26/17 | Head unit | 3C |
| A9/5 | Electric refrigerant compressor | 39C |
| B10/31 | Left side air vent air outlet temperature sensor | 2H |
| B10/32 | Right side air vent air outlet temperature sensor | 3J |
| B10/35 | Left footwell vent air outlet temperature sensor | 3H |
| B10/36 | Right footwell vent air outlet temperature sensor | 3J |
| B10/6 | Evaporator temperature sensor | 25K |
| B12/2 | Refrigerant pressure sensor | 3K |
| B14 | Outside temperature sensor | 31K |
| B38/2 | Rain/light sensor with additional functions | 29K |
| CAN B | Interior CAN | 23D |
| CAN B | Interior CAN | 34F |
| CAN HMI | User interface CAN | 15C |
| CAN HMI | User interface CAN | 8C |
| Code 581 | Automatic air conditioning | 2J |
| Flex E | Chassis FlexRay | 15E |
| Flex E | Chassis FlexRay | 8E |
| Flex E | Chassis FlexRay | 42F |
| LIN B13 | Roof LIN | 15G |
| LIN B16 | Rain and light sensor LIN | 29F |
| LIN B8-3 | AC operation LIN | 23A |
| LIN B8-3 | AC operation LIN | 8A |
| LIN B8-3 | AC operation LIN | 15A |
| N10 | Signal acquisition and actuation module | 26D |
| N127 | Drivetrain control unit | 47F |
| N2/10 | Supplemental restraint system control unit | 27K |
| N30/4 | Electronic Stability Program control unit | 3E |
| N58/1 | Air conditioning control panel | 3A |
| N70 | Overhead control panel control unit | 2G |
| N73 | Electronic ignition switch control unit | 17D |
| N73 | Electronic ignition switch control unit | 39F |
