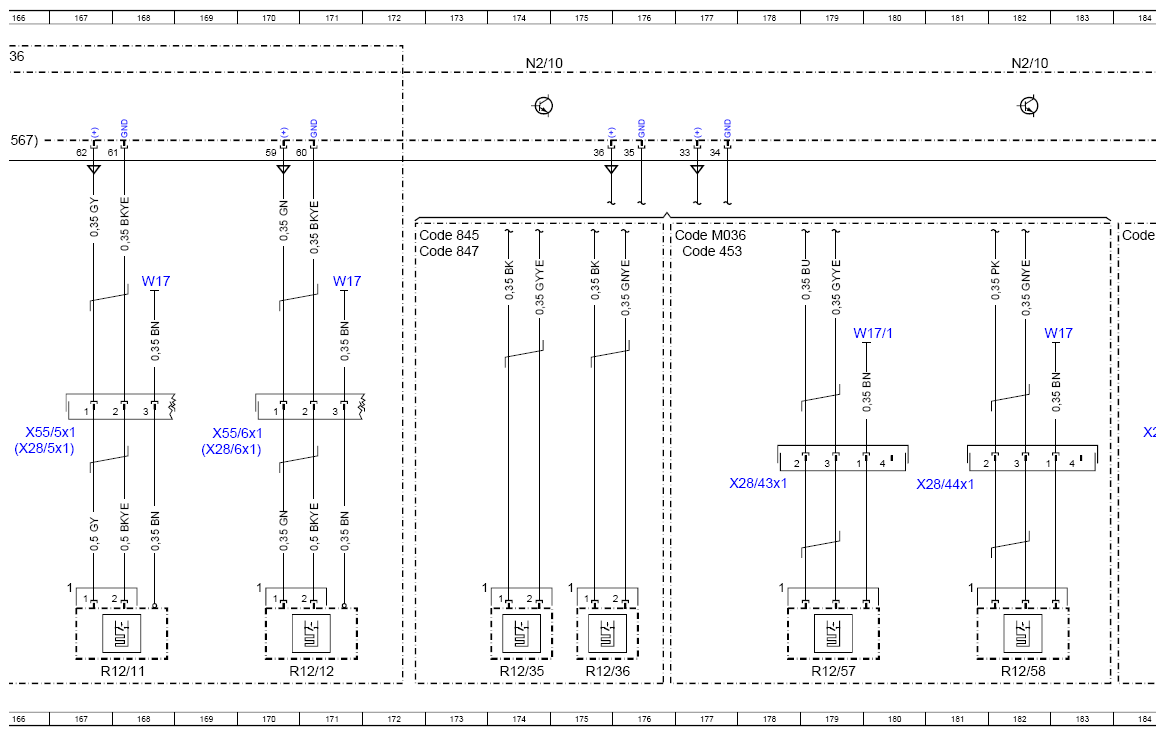

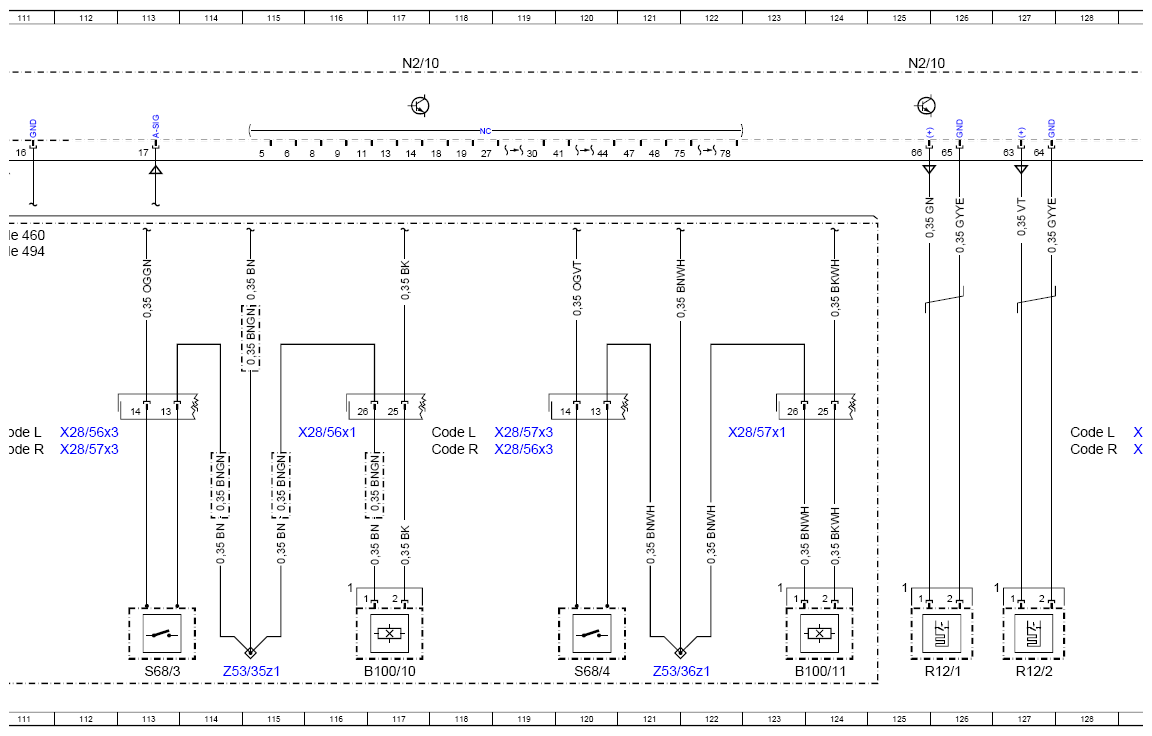

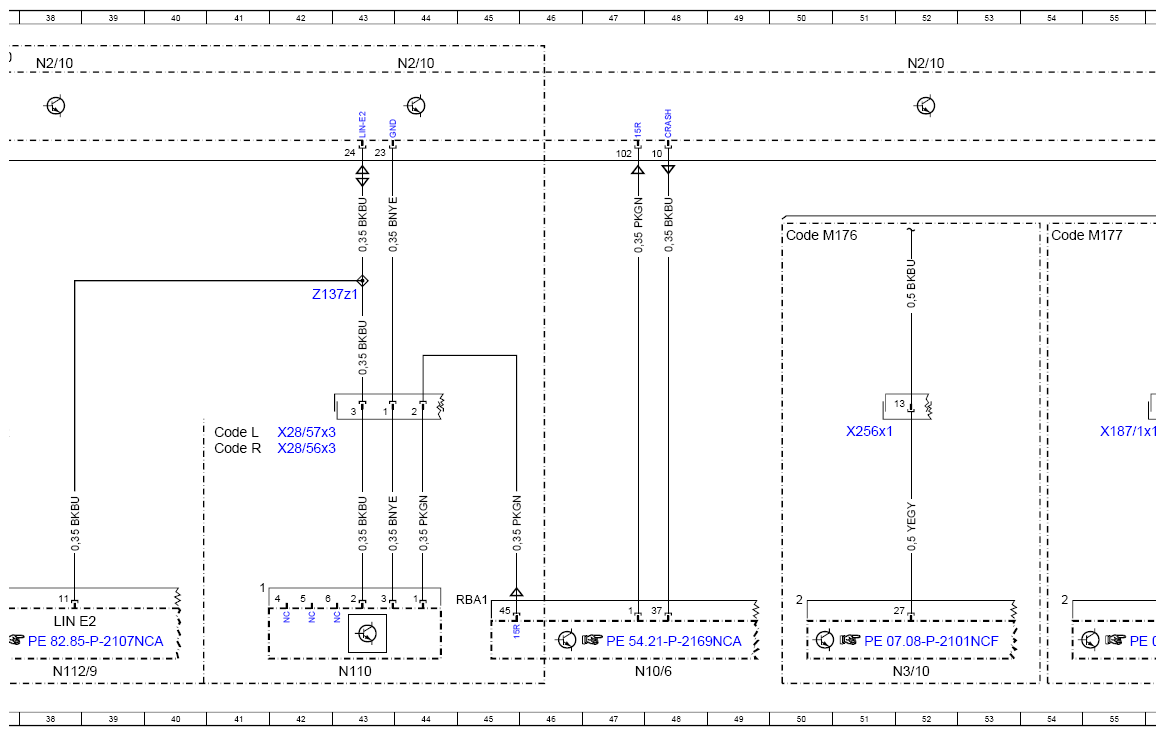

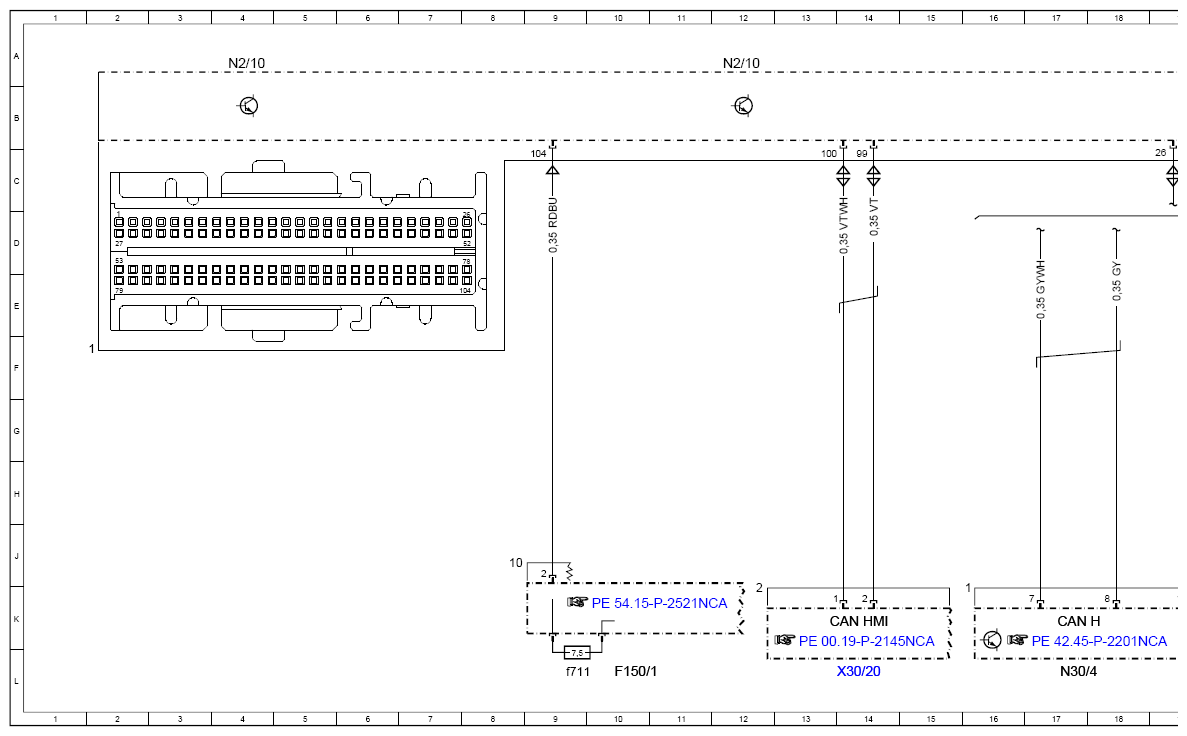

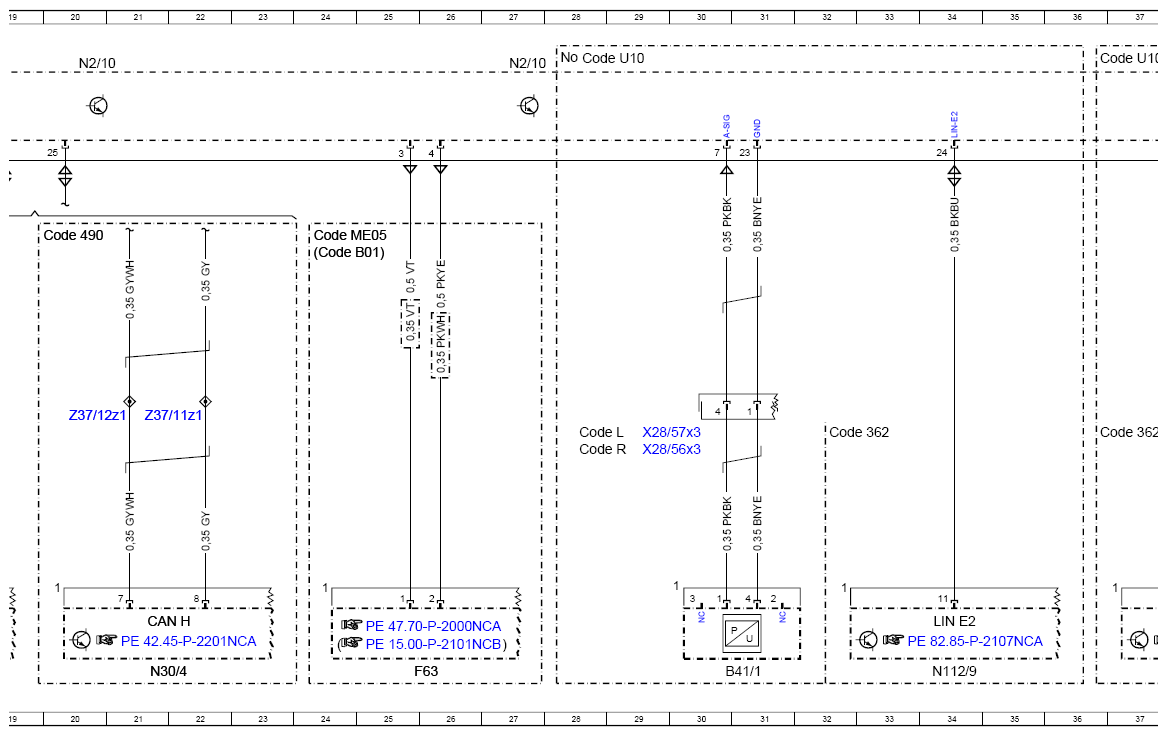

Wiring Diagram For Supplemental Restraint System (SRS) Control Unit - PE91.60-P-2108-97NCA
Model 167 Control unit N2/10
| Code: | Designation: | Position: |
|---|---|---|

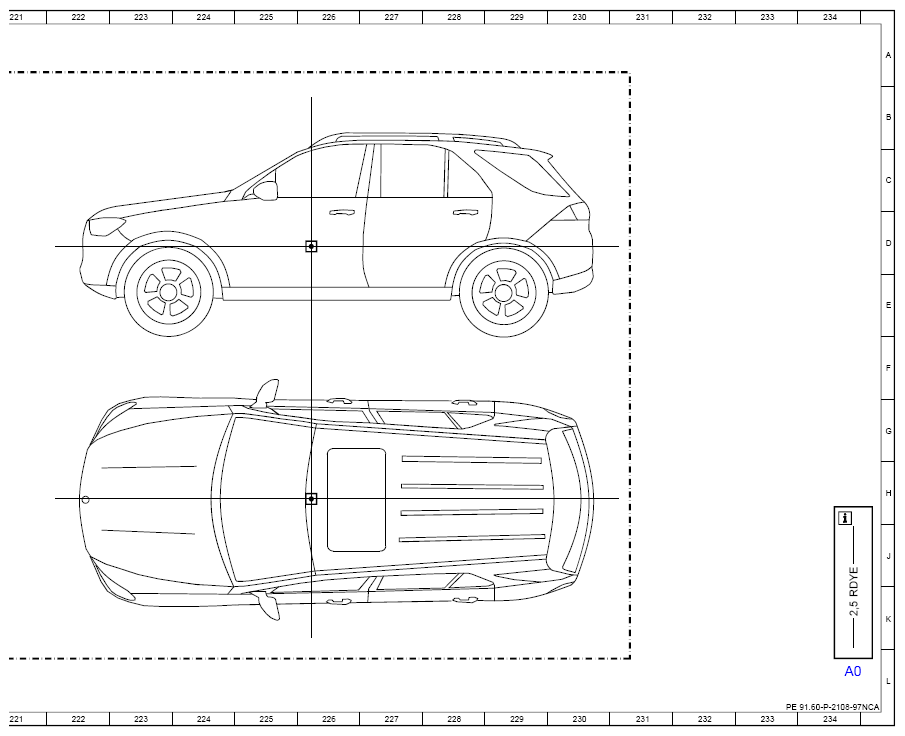

| A0 | Use of wiring diagrams | 234L |
| B100/10 | Driver seat position Hall sensor | 117L |
| B100/11 | Front passenger seat position Hall sensor | 124L |
| B41/1 | Front passenger seat occupied recognition | 31L |

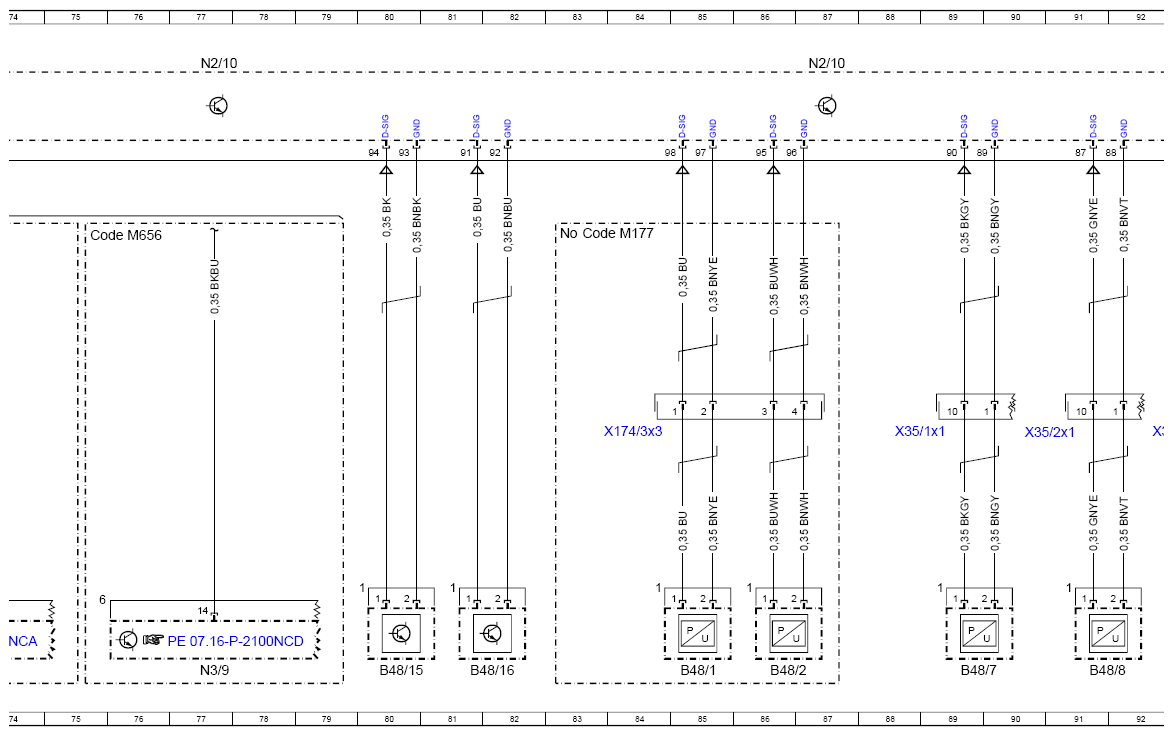

| B48/1 | Left frontal acceleration sensor | 85L |
| B48/10 | Right rear door pressure sensor | 95L |
| B48/15 | Left B-pillar body acceleration sensor | 80L |
| B48/16 | Right B-pillar body acceleration sensor | 81L |
| B48/2 | Right frontal acceleration sensor | 86L |
| B48/7 | Left front door pressure sensor | 89L |
| B48/8 | Right front door pressure sensor | 91L |
| B48/9 | Left rear door pressure sensor | 93L |
| CAN H | Vehicle dynamics CAN | 21K |
| CAN H | Vehicle dynamics CAN | 17K |
| CAN HMI | User interface CAN | 14K |
| Code 224 | Design rear individual seats | 160B |
| Code 224 | Design rear individual seats | 165B |
| Code 226 | 7-seater with 3rd seat row | 160B |
| Code 226 | 7-seater with 3rd seat row | 165B |
| Code 292 | PRE-SAFE® side pulse | 147D |
| Code 293 | Sidebags in the rear | 159A |
| Code 293 | Sidebags in the rear | 165A |
| Code 294 | Kneebag | 191D |
| Code 2U8 | Alternative refrigerant | 184D |
| Code 362 | HERMES LTE | 32G |
| Code 362 | HERMES LTE | 36G |
| Code 453 | Rear reclining seats | 177D |
| Code 460 | Canada version | 110D |
| Code 460 | Canada version | 138D |
| Code 460 | Canada version | 199D |
| Code 490 | Electrohydraulic suspension | 19D |
| Code 494 | USA version | 110D |
| Code 494 | USA version | 138D |
| Code 494 | USA version | 199D |
| Code 567 | Vario rear bench seat | 165B |
| Code 567 | Vario rear bench seat | 165B |
| Code 845 | Electric folding 3rd seat row | 172D |
| Code 847 | 3rd seat row | 172D |
| Code B01 | 48V technology | 24D |
| Code L | LEFT-HAND DRIVE | 28G |
| Code L | LEFT-HAND DRIVE | 41G |
| Code L | LEFT-HAND DRIVE | 106H |
| Code L | LEFT-HAND DRIVE | 102H |
| Code L | LEFT-HAND DRIVE | 111G |
| Code L | LEFT-HAND DRIVE | 118G |
| Code L | LEFT-HAND DRIVE | 131G |
| Code L | LEFT-HAND DRIVE | 147G |
| Code L | LEFT-HAND DRIVE | 151G |
| Code L | LEFT-HAND DRIVE | 150D |
| Code L | LEFT-HAND DRIVE | 154D |
| Code L | LEFT-HAND DRIVE | 128G |
| Code M036 | Maybach version | 176D |
| Code M036 | Maybach version | 159A |
| Code M036 | Maybach version | 165A |
| Code M176 | V8-SPARK-IGNITION ENGINE M176 | 50D |
| Code M177 | V8 SPARK-IGNITION ENGINE M177 - AMG | 54D |
| Code M177 | V8 SPARK-IGNITION ENGINE M177 - AMG | 83D |
| Code M256 | 6-CYLINDER INLINE SPARK-IGNITION ENGINE M256 | 62D |
| Code M264 | 4-CYLINDER INLINE SPARK-IGNITION ENGINE M264 | 58D |
| Code M274 | SPARK-IGNITION ENGINE M274 | 67D |
| Code M654 | 4-CYLINDER INLINE DIESEL ENGINE OM654 | 71D |
| Code M656 | 6-CYLINDER INLINE DIESEL ENGINE OM656 | 75D |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 97D |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 24D |
| Code R | RIGHT-HAND DRIVE | 41G |
| Code R | RIGHT-HAND DRIVE | 28G |
| Code R | RIGHT-HAND DRIVE | 131G |
| Code R | RIGHT-HAND DRIVE | 118G |
| Code R | RIGHT-HAND DRIVE | 111G |
| Code R | RIGHT-HAND DRIVE | 102H |
| Code R | RIGHT-HAND DRIVE | 106H |
| Code R | RIGHT-HAND DRIVE | 151G |
| Code R | RIGHT-HAND DRIVE | 147G |
| Code R | RIGHT-HAND DRIVE | 154E |
| Code R | RIGHT-HAND DRIVE | 150E |
| Code R | RIGHT-HAND DRIVE | 128G |
| Code U10 | Automatic front passenger airbag shutoff | 28A |
| Code U10 | Automatic front passenger airbag shutoff | 36A |
| F150/1 | Starter battery prefuse box | 10L |
| F150/1f711 | Electrical fuse | 71L |

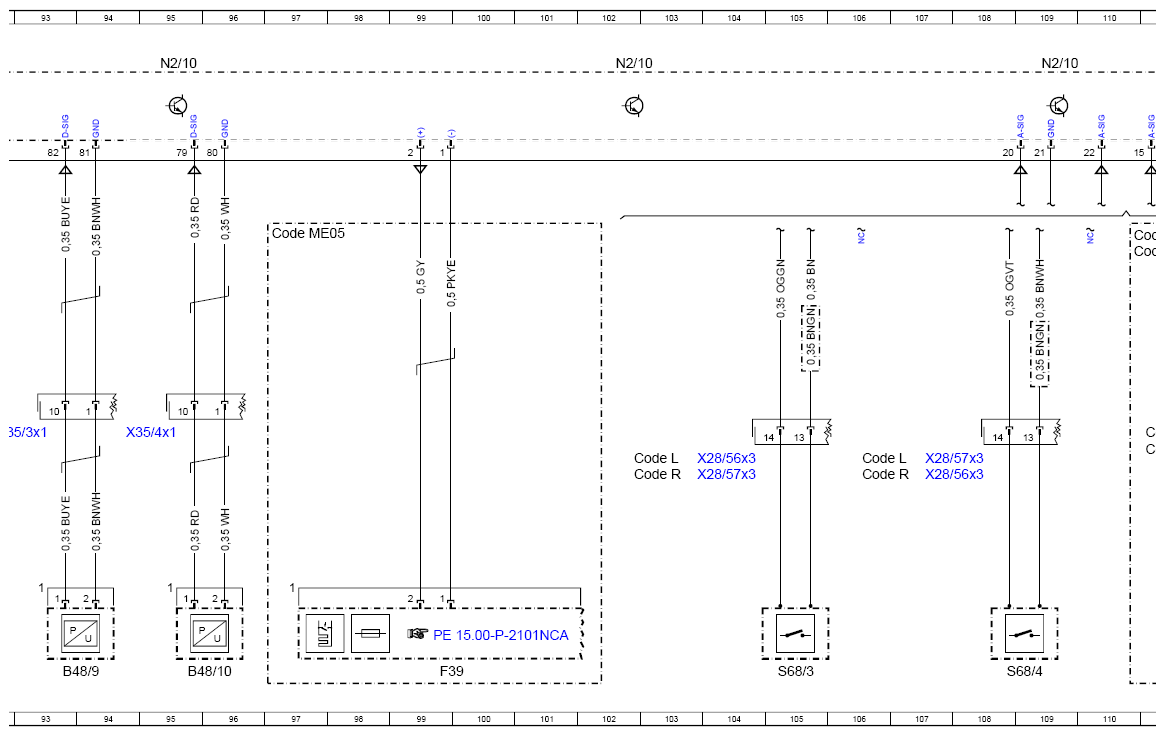

| F39 | Battery terminal pyrofuse | 99L |
| F63 | Pyrofuse | 26L |
| LIN E2 | Seat occupied recognition LIN | 38K |
| LIN E2 | Seat occupied recognition LIN | 34K |
| N10/6 | Front central control unit | 48L |
| N110 | Weight Sensing System (WSS) control unit | 43L |
| N112/9 | HERMES control unit | 34L |
| N112/9 | HERMES control unit | 38L |

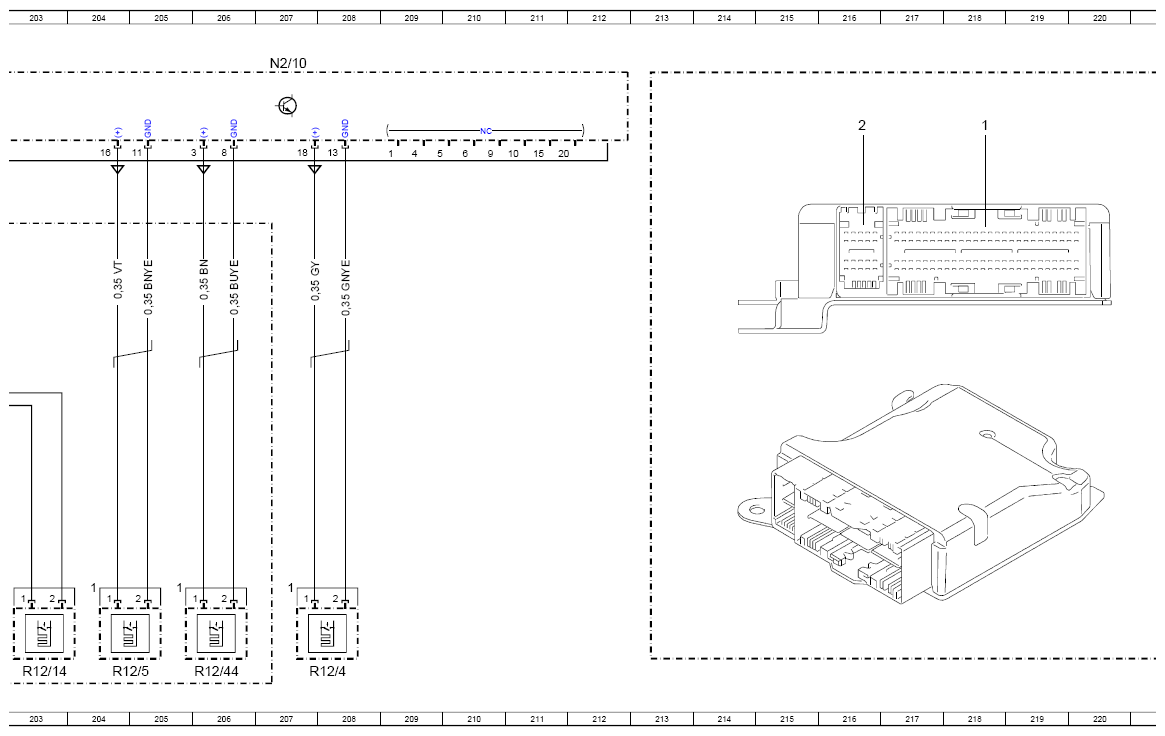

| N2/10 | Supplemental restraint system control unit | 4A |
| N2/10 | Supplemental restraint system control unit | 44A |
| N2/10 | Supplemental restraint system control unit | 52A |
| N2/10 | Supplemental restraint system control unit | 60A |
| N2/10 | Supplemental restraint system control unit | 68A |
| N2/10 | Supplemental restraint system control unit | 77A |
| N2/10 | Supplemental restraint system control unit | 87A |
| N2/10 | Supplemental restraint system control unit | 95A |
| N2/10 | Supplemental restraint system control unit | 102A |
| N2/10 | Supplemental restraint system control unit | 109A |
| N2/10 | Supplemental restraint system control unit | 117A |
| N2/10 | Supplemental restraint system control unit | 125A |
| N2/10 | Supplemental restraint system control unit | 142A |
| N2/10 | Supplemental restraint system control unit | 159A |
| N2/10 | Supplemental restraint system control unit | 182A |
| N2/10 | Supplemental restraint system control unit | 190A |
| N2/10 | Supplemental restraint system control unit | 151A |
| N2/10 | Supplemental restraint system control unit | 174A |
| N2/10 | Supplemental restraint system control unit | 134A |
| N2/10 | Supplemental restraint system control unit | 38A |
| N2/10 | Supplemental restraint system control unit | 199A |
| N2/10 | Supplemental restraint system control unit | 207A |
| N2/10 | Supplemental restraint system control unit | 12A |
| N2/10 | Supplemental restraint system control unit | 20A |
| N2/10 | Supplemental restraint system control unit | 27A |

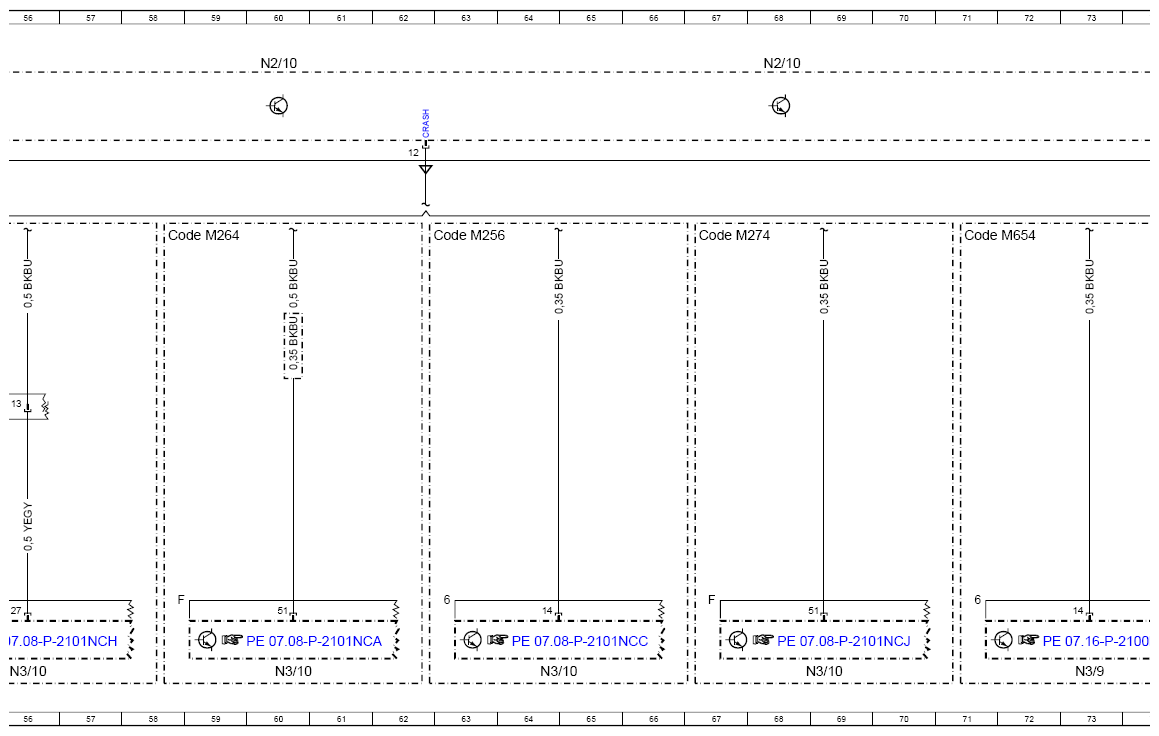

| N3/10 | ME-SFI [ME] control unit | 56L |
| N3/10 | ME-SFI [ME] control unit | 52L |
| N3/10 | ME-SFI [ME] control unit | 60L |
| N3/10 | ME-SFI [ME] control unit | 64L |
| N3/10 | ME-SFI [ME] control unit | 69L |
| N3/9 | CDI control unit | 77L |
| N3/9 | CDI control unit | 73L |
| N30/4 | Electronic Stability Program (ESP®) control unit | 17L |
| N30/4 | Electronic Stability Program (ESP®) control unit | 21L |
| N80 | Steering column module control unit | 199L |
| R12/1 | Driver ETR [GUS] squib | 126L |
| R12/10 | Front passenger sidebag squib | 134L |
| R12/11 | Left rear sidebag squib | 161L |
| R12/11 | Left rear sidebag squib | 167L |
| R12/12 | Right rear sidebag squib | 163L |
| R12/12 | Right rear sidebag squib | 170L |
| R12/13 | Driver airbag squib 1 | 194L |
| R12/14 | Driver airbag squib 2 | 203L |
| R12/2 | Front passenger ETR [GUS] squib | 127L |
| R12/22 | Left windowbag squib | 136L |
| R12/23 | Right windowbag squib | 137L |
| R12/25 | Driver kneebag squib | 193L |
| R12/26 | Front passenger belt force limiter | 141L |
| R12/27 | Driver belt force limiter | 140L |
| R12/35 | Left 3rd row ETR [GUS] squib | 174L |
| R12/36 | Right 3rd row ETR [GUS] squib | 175L |
| R12/37 | Driver belt anchor fitting tensioner squib | 143L |
| R12/38 | Front passenger belt anchor fitting tensioner squib | 145L |
| R12/4 | Front passenger airbag squib 1 | 207L |
| R12/44 | Front passenger airbag bleed valve squib | 206L |
| R12/5 | Front passenger airbag squib 2 | 204L |
| R12/57 | Left rear cushionbag squib | 179L |
| R12/58 | Right rear cushionbag squib | 182L |
| R12/6 | Left rear emergency tensioning retractor squib | 157L |

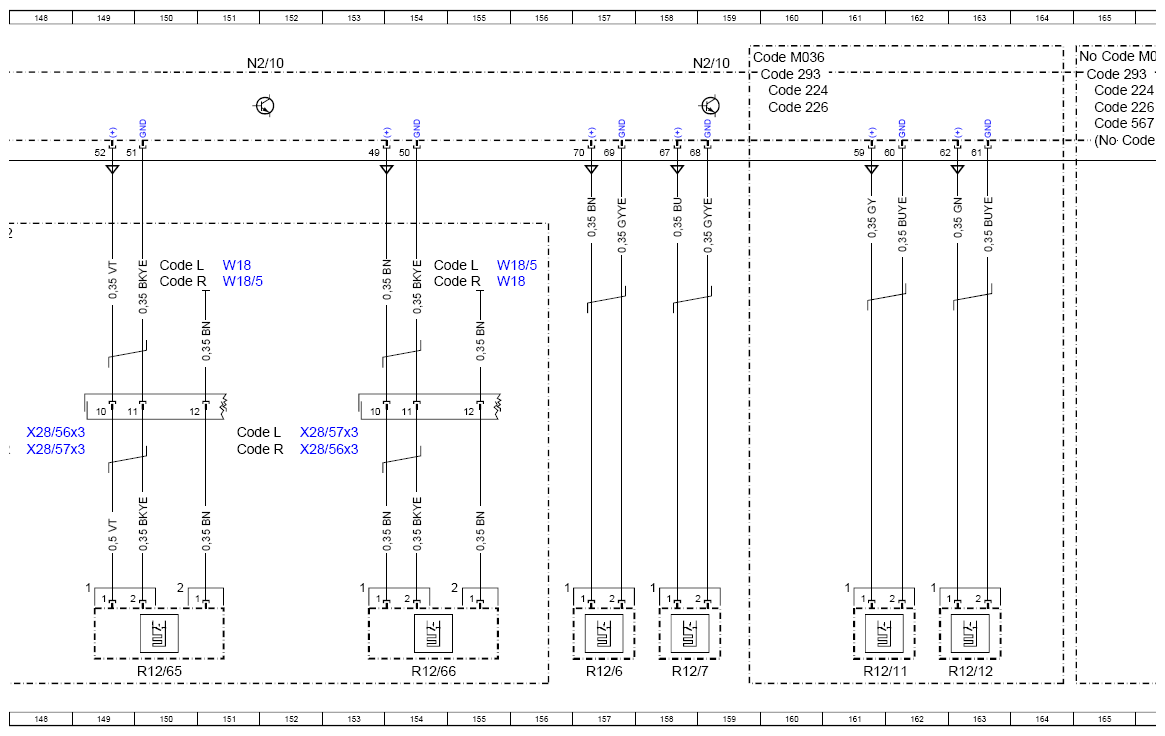

| R12/65 | Driver seat side PRE-SAFE® Pulse squib | 150L |
| R12/66 | Front passenger seat side PRE-SAFE® Pulse squib | 154L |

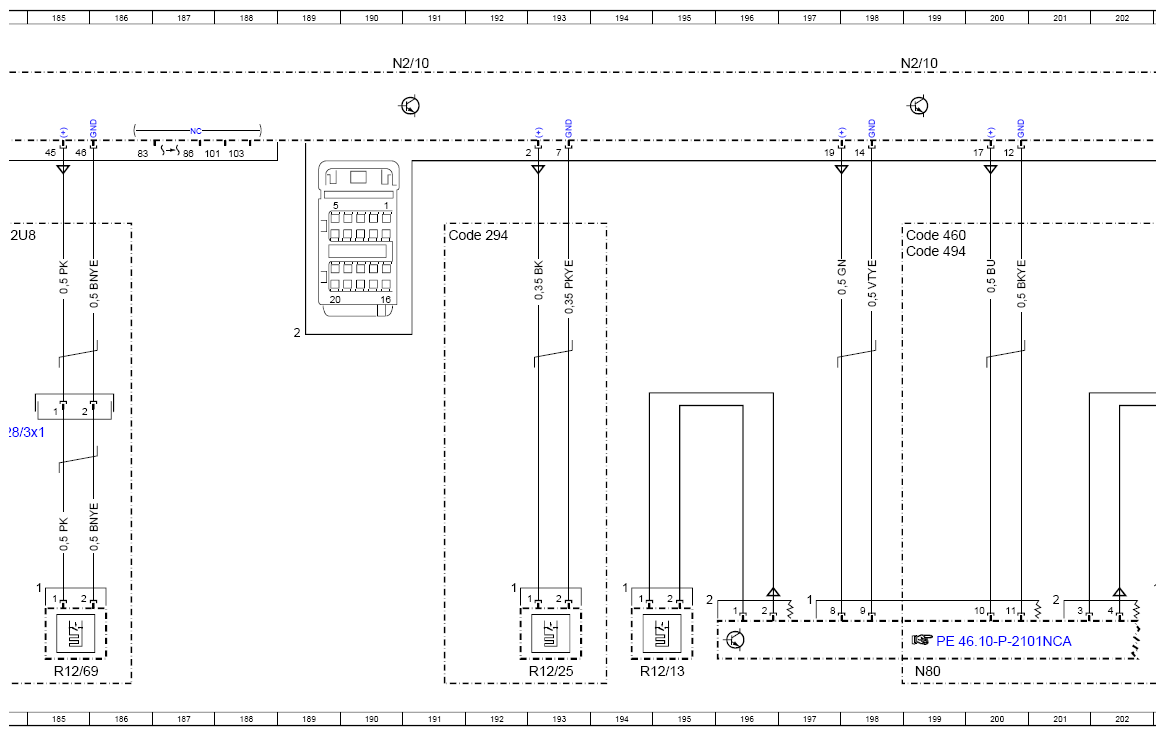

| R12/69 | Refrigerant inerting squib | 185L |
| R12/7 | Right rear emergency tensioning retractor squib | 158L |

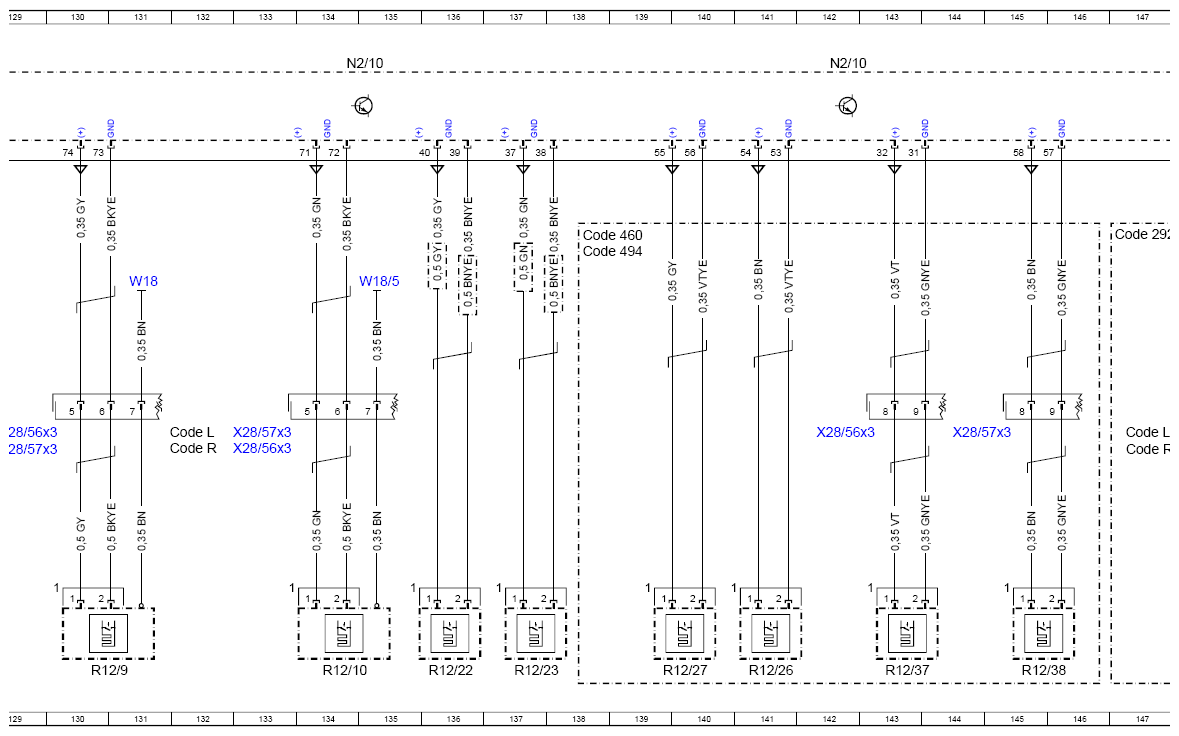

| R12/9 | Driver sidebag squib | 130L |
| S68/3 | Driver seat belt buckle switch | 105L |
| S68/3 | Driver seat belt buckle switch | 113L |
| S68/4 | Front passenger seat belt buckle switch | 109L |
| S68/4 | Front passenger seat belt buckle switch | 120L |
| W17 | Right rear seat ground point | 182F |
| W17 | Right rear seat ground point | 168E |
| W17 | Right rear seat ground point | 171E |
| W17/1 | Left rear seat ground point | 179F |
| W18 | Left front seat crossmember ground point | 131E |
| W18 | Left front seat crossmember ground point | 155E |
| W18 | Left front seat crossmember ground point | 151D |
| W18/5 | Right B-pillar ground point | 134E |
| W18/5 | Right B-pillar ground point | 151E |
| W18/5 | Right B-pillar ground point | 155D |
| X174/3x3 | Vehicle interior/front zone electrical connector | 84G |
| X187/1x1 | Combustion engine electrical connector 1 | 55G |
| X256x1 | CAMTRONIC electrical connector | 51G |
| X28/3x1 | Extinguishing agent tank squib electrical connector | 184G |
| X28/43x1 | Left rear seat cushionbag squib electrical connector | 178H |
| X28/44x1 | Right rear seat cushionbag squib electrical connector | 181H |
| X28/56x1 | Driver seat electrical connector | 116G |
| X28/56x3 | Driver seat electrical connector | 42G |
| X28/56x3 | Driver seat electrical connector | 29G |
| X28/56x3 | Driver seat electrical connector | 132G |
| X28/56x3 | Driver seat electrical connector | 119G |
| X28/56x3 | Driver seat electrical connector | 103H |
| X28/56x3 | Driver seat electrical connector | 107H |
| X28/56x3 | Driver seat electrical connector | 112G |
| X28/56x3 | Driver seat electrical connector | 152G |
| X28/56x3 | Driver seat electrical connector | 148G |
| X28/56x3 | Driver seat electrical connector | 142G |
| X28/56x3 | Driver seat electrical connector | 129G |
| X28/57x1 | Front passenger seat electrical connector | 123G |
| X28/57x3 | Front passenger seat electrical connector | 29G |
| X28/57x3 | Front passenger seat electrical connector | 42G |
| X28/57x3 | Front passenger seat electrical connector | 112G |
| X28/57x3 | Front passenger seat electrical connector | 107H |
| X28/57x3 | Front passenger seat electrical connector | 103H |
| X28/57x3 | Front passenger seat electrical connector | 119G |
| X28/57x3 | Front passenger seat electrical connector | 132G |
| X28/57x3 | Front passenger seat electrical connector | 148G |
| X28/57x3 | Front passenger seat electrical connector | 144G |
| X28/57x3 | Front passenger seat electrical connector | 152G |
| X28/57x3 | Front passenger seat electrical connector | 129G |
| X28/5x1 | Left rear seat airbag electrical connector | 166G |
| X28/6x1 | Right rear seat airbag electrical connector | 169G |
| X30/20 | User interface CAN (CAN HMI) potential distributor electrical connector | 14L |
| X35/1x1 | Left front door electrical connector | 88G |
| X35/2x1 | Right front door electrical connector | 91G |
| X35/3x1 | Left rear door electrical connector | 93G |
| X35/4x1 | Right rear door electrical connector | 95G |
| X55/5x1 | Left rear seat adjustment unit connector block | 166G |
| X55/6x1 | Right rear seat adjustment unit connector block | 169G |
| Z137z1 | LIN E2 connector sleeve | 43E |
| Z37/11z1 | Vehicle dynamics CAN (low) connector sleeve | 22G |
| Z37/12z1 | Vehicle dynamics CAN (high) connector sleeve | 20G |
| Z53/35z1 | Circuit 31 vehicle interior airbag connector sleeve | 114L |
| Z53/36z1 | Circuit 31 vehicle interior airbag connector sleeve | 121L |
