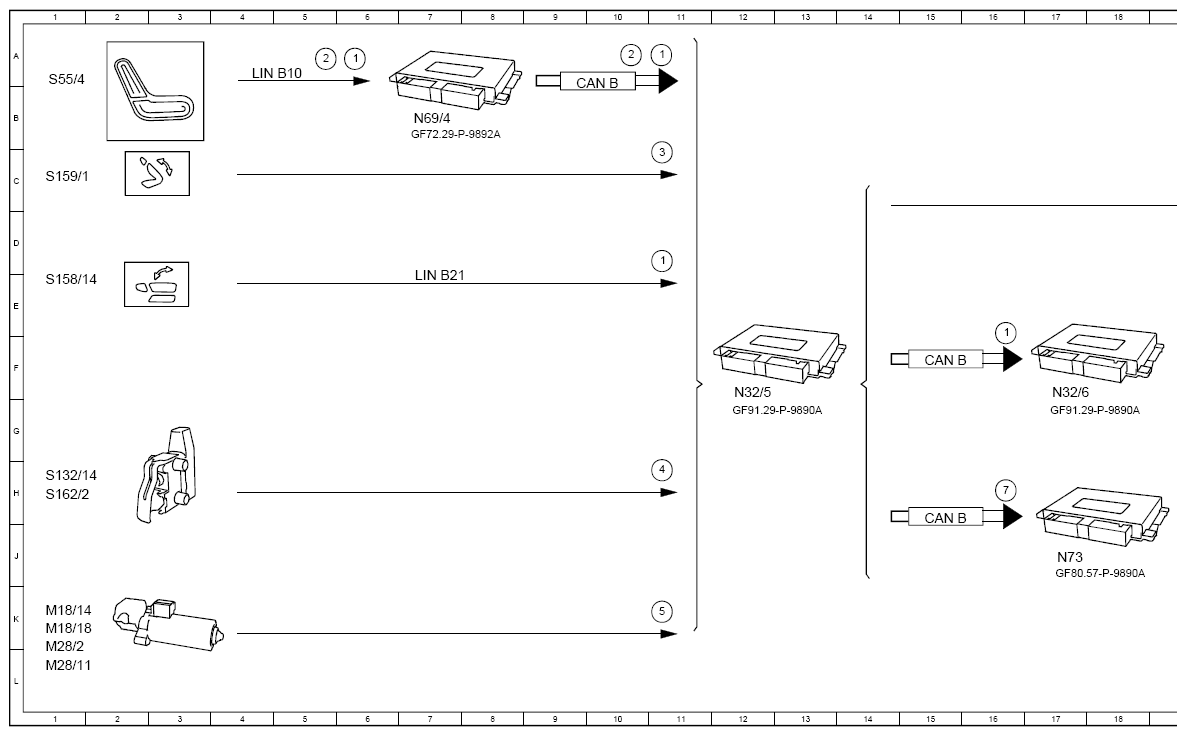

Function Schematic For Right Rear Seat Electric Seat Adjustment - PE91.29-P-2504-97A
Model 167 with code 567 (Vario rear seat)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Seat adjustment switch group, status | 11A |
| 1 | Seat adjustment switch group, status | 11D |
| 1 | Seat adjustment switch group, status | 16E |
| 1 | Seat adjustment switch group, status | 6A |
| 2 | Door rotary tumbler switch, status | 10A |
| 2 | Door rotary tumbler switch, status | 5A |
| 3 | Easy entry/exit, status | 11C |
| 4 | Backrest release/inclination microswitch, status | 11H |
| 5 | Hall sensors, signal | 11K |
| 6 | Seat adjustment motor, actuation | 21C |
| 6 | Seat adjustment motor, actuation | 21F |
| 7 | Rear backrest locking, status | 16H |
| 7 | Rear backrest locking, status | 21H |
| A26/17 | Head unit | 22J |
| CAN B | Interior CAN | 10B |
| CAN B | Interior CAN | 15H |
| CAN B | Interior CAN | 15F |
| CAN HMI | User interface CAN | 20H |
| LIN B10 | Right rear door LIN | 4A |
| LIN B21 | 7E | |
| M18/14 | Right rear seat head restraint seat adjustment motor | 22D |
| M18/14 | Right rear seat head restraint seat adjustment motor | 1K |
| M18/18 | Right rear fore/aft adjustment seat adjustment motor | 22E |
| M18/18 | Right rear fore/aft adjustment seat adjustment motor | 1K |
| M28/11 | Right rear seat backrest inclination adjustment motor | 1L |
| M28/11 | Right rear seat backrest inclination adjustment motor | 22G |
| M28/2 | Right rear seat height seat adjustment motor | 22E |
| M28/2 | Right rear seat height seat adjustment motor | 1L |
| N32/5 | Right rear seat control unit | 12F |
| N32/6 | Left rear seat control unit | 17F |
| N69/4 | Right rear door control unit | 7B |
| N73 | Electronic ignition switch control unit | 17J |
| S132/14 | Right 2nd seat row emergency release switch | 1H |
| S158/14 | Seats switch group (right load compartment) | 1E |
| S159/1 | Right 2nd seat row easy entry/exit switch | 1C |
| S162/2 | Right 2nd seat row folding backrest switch | 1H |
| S55/4 | Right 2nd seat row seat adjustment switch | 1A |
