Remove/Install Rear Seat Adjustment Motor - AR91.29-P-1440MEB
Model 167.1
With Code 567 (Vario rear seat)
| Risk of injury caused by scraping or cutting body parts on sharp vehicle parts | Always wear protective gloves when working on or near sharp and non-deburred vehicle parts. Deburr repair panels. |
AS00.00-Z-0017-01A | |
| Notice | Information on preventing damage to electronic components due to electrostatic discharge | AH54.00-P-0001-01A | |
| Remove/install | |||
| 1 | Remove left or right bench seat in rear passenger compartment. | AR91.12-P-4026ME | |
| 2 | Place left or right bench seat on suitable base. | ||

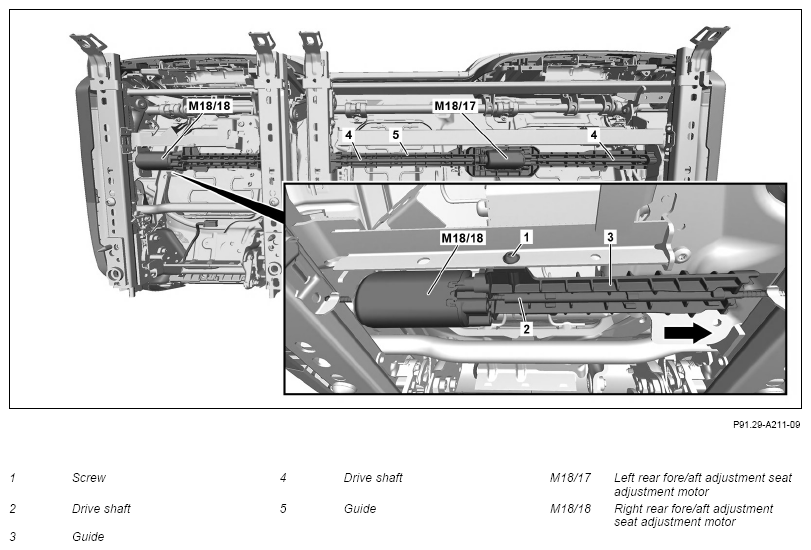

| 3 | Release and disconnect electrical connector of left rear fore/aft adjustment seat adjustment motor (M18/17) or right rear fore/aft adjustment seat adjustment motor (M18/18). | ||
| 4 | Remove screw (1). | When removing right rear fore/aft adjustment seat adjustment motor (M18/18). | |
| 5.1 | Unclip drive shaft (2) from guide (3). | When removing right rear fore/aft adjustment seat adjustment motor (M18/18). | |
| 5.2 | Unclip drive shafts (4) from guide (5). | When removing left rear fore/aft adjustment seat adjustment motor (M18/17). | |
| 6 | Unclip and remove guide (3) in direction of arrow. | When removing right rear fore/aft adjustment seat adjustment motor (M18/18). | |
| 7 | Pull drive shafts (4) or drive shaft (2) out of left rear fore/aft adjustment seat adjustment motor (M18/17) or right rear fore/aft adjustment seat adjustment motor (M18/18). | ||
| 8.1 | Unclip left rear fore/aft adjustment seat adjustment motor (M18/17) from guide (5) and remove. | When removing left rear fore/aft adjustment seat adjustment motor (M18/17). | |
| 8.2 | Unclip right rear fore/aft adjustment seat adjustment motor (M18/18) and remove. | When removing right rear fore/aft adjustment seat adjustment motor (M18/18). | |
| 9 | Install in the reverse order. |
