Remove, Replace And Install Rear Center Seat Belt - AR91.40-P-0683ME
Model 167.1/3
Model 167.9
except code 224 (Individual rear seats)
except code M036 (Maybach version)
Shown on model 167.1 except code 567 (Vario rear bench seat)
| Risk of injury. Injury may result when the tension in the spring in the automatic belt retractor is released. | Never disassemble automatic belt retractors. | AS91.00-Z-0002-01A | |
| Notes on safety-relevant components | AH00.00-Z-0019-01A | ||
| Remove/install | |||
| 1 | Switch off ignition and store transmitter key outside of transmitter range (min. 2 m). | ||
| 2 | Release backrest cover from seat frame and remove with seat backrest padding. | Model 167.1 except code 567 (Vario rear seat) Model 167.3 |
AR91.18-P-1872MEA |
| Model 167.1 with code 567 (Vario rear seat) Model 167.9 with code 226 (7-seater with 3rd seat row) except code 224 (Individual rear seats) except code M036 (Maybach version) |
AR91.18-P-1872MEB | ||

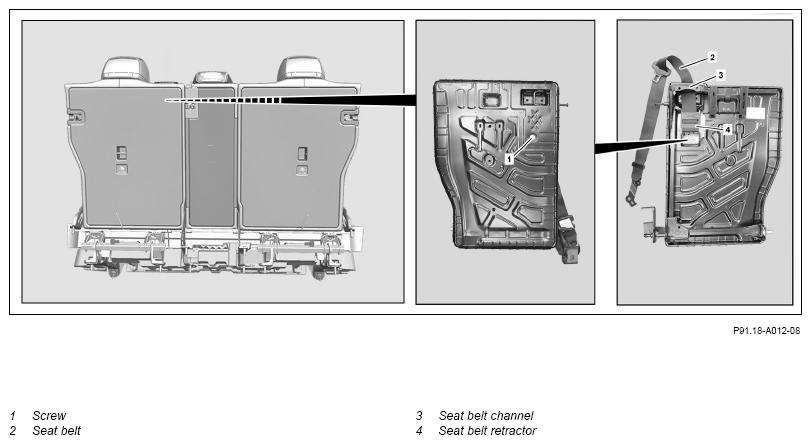

| 3 | Unclip cover of seat belt passage (3) and guide seat belt out of cover. | ||
| 4 | Remove bolt (1) of seat belt retractor (4). | *BA91.40-P-1007-01U | |
| 5 | Remove seat belt retractor (4) and guide seat belt (2) through seat belt duct (3). | ||
| 6 | Install in the reverse order. |
SEAT BELTS/EMERGENCY TENSIONING RETRACTORS
| Number | Designation | Model 167 | |
|---|---|---|---|
| BA91.40-P-1007-01U | Bolt, center seat belt retractor to rear seat backrest | Nm | 35 |
