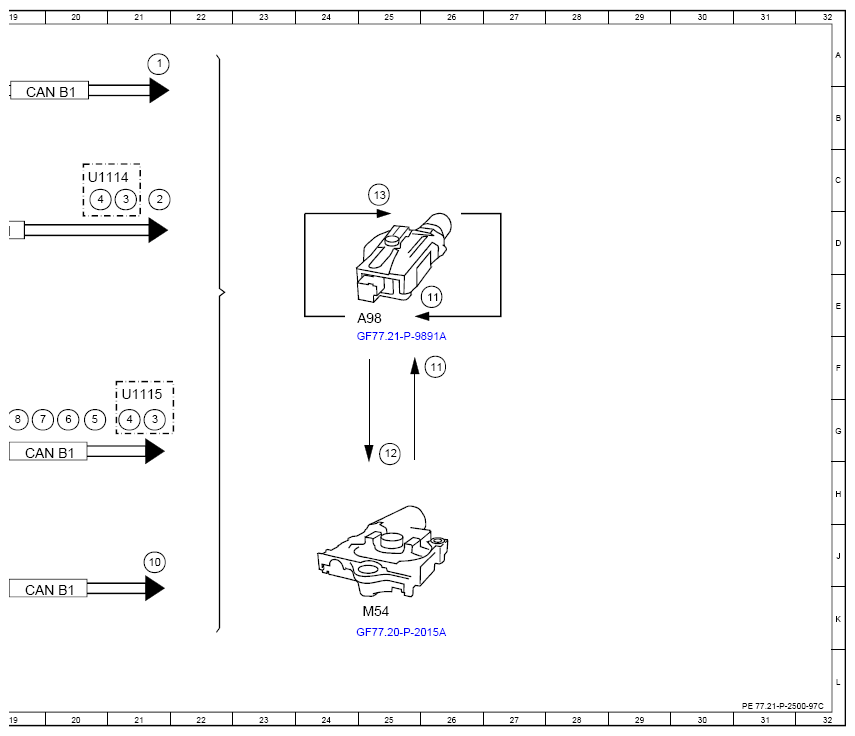

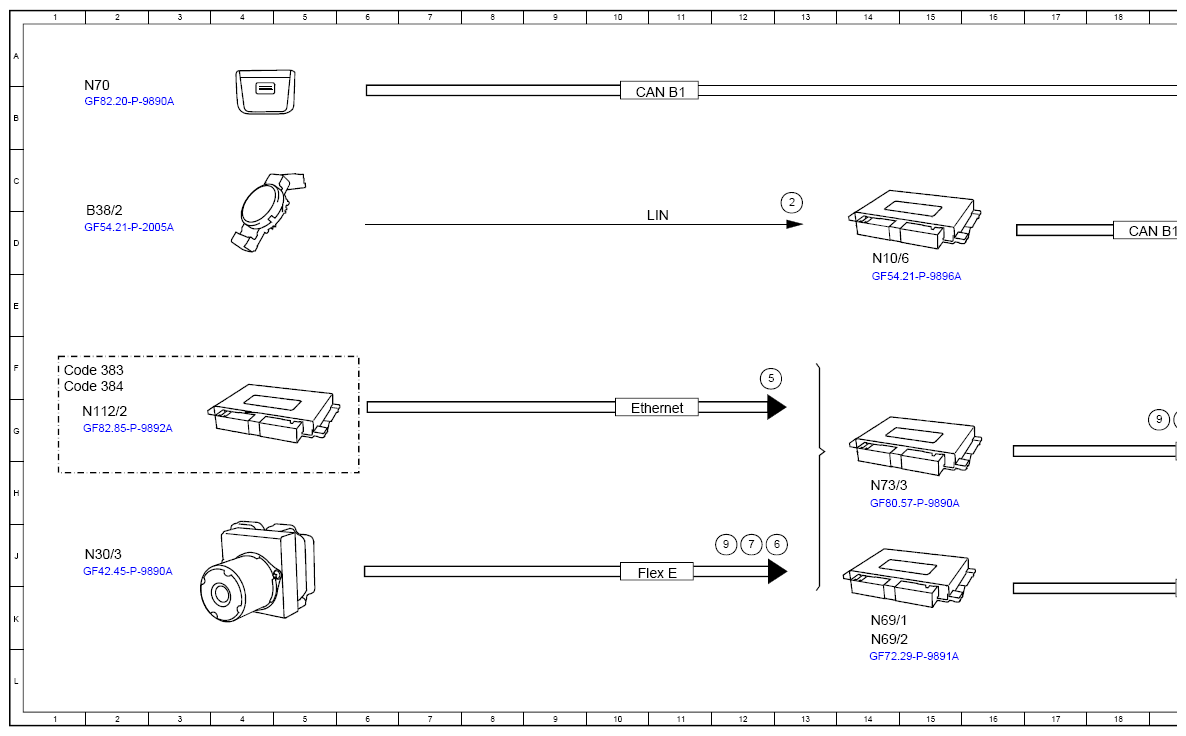

(Function Schematic, Open/Close Panoramic Sliding Sunroof - PE77.21-P-2500-97C)
Model 223 with code 413 (Panoramic sliding sunroof/glass roof)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Switch, roof system, Status | 21A |
| 10 | Switch rotary latch door, Status | 21J |
| 11 | Hall sensors, Signal | 26F |
| 11 | Hall sensor, Signal | 26E |
| 12 | Sunblind motor panoramic sunroof, control unit | 25G |
| 13 | Panoramic sunroof motor, control | 25C |
| 2 | Rain shutters, request | 21C |
| 2 | Rain shutters, request | 13C |
| 3 | Convenience feature status | 21G |
| 3 | Convenience feature status | 21C |
| 4 | Comfort operation direction, signal | 21G |
| 4 | Comfort operation direction, signal | 20C |
| 5 | Open/close panoramic sunroof, request | 13F |
| 5 | Open/close panoramic sunroof, request | 21G |
| 6 | PRE-SAFE®, Status | 13J |
| 6 | PRE-SAFE®, Status | 20G |
| 7 | PRE-SAFE® set, request | 20G |
| 7 | PRE-SAFE® set, request | 12J |
| 8 | Terminal 15, Status | 19G |
| 9 | vehicle speed, signal | 12J |
| 9 | vehicle speed, signal | 19G |
| A98 | Panoramic sliding sunroof control module | 25E |
| B38/2 | Rain/light sensor with additional functions | 2D |
| CAN B1 | CAN 1 for vehicle interior | 11B |
| CAN B1 | CAN 1 for vehicle interior | 19K |
| CAN B1 | CAN 1 for vehicle interior | 19G |
| CAN B1 | CAN 1 for vehicle interior | 18D |
| CAN B1 | CAN 1 for vehicle interior | 19B |
| Code 383 | RAMSES ENTRY communication module | 1F |
| Code 384 | RAMSES HIGH communication module | 1F |
| Ethernet | Ethernet | 10G |
| Flex E | Chassis FlexRay | 10J |
| LIN | Local Interconnect Network | 11D |
| M54 | Roller sun blind motor | 25K |
| N10/6 | Front signal acquisition and actuation module control unit | 14D |
| N112/2 | Telematics services communication module | 2G |
| N30/3 | Electronic stability program control unit | 2J |
| N69/1 | Left front door control unit | 14K |
| N69/2 | Right front door control unit | 14K |
| N70 | Control unit, roof control unit | 2B |
| N73/3 | Electronic tumbler lock, Control unit | 14H |
| U1114 | Valid for comfort operation via recirculation button | 20C |
| U1115 | valid for comfort operation via central locking system | 21F |
