Remove/Install Linings On Rear Seat Of 2nd Seat Row - AR91.12-P-0100ME
Model 167.1
With Code 567 (Vario rear seat)

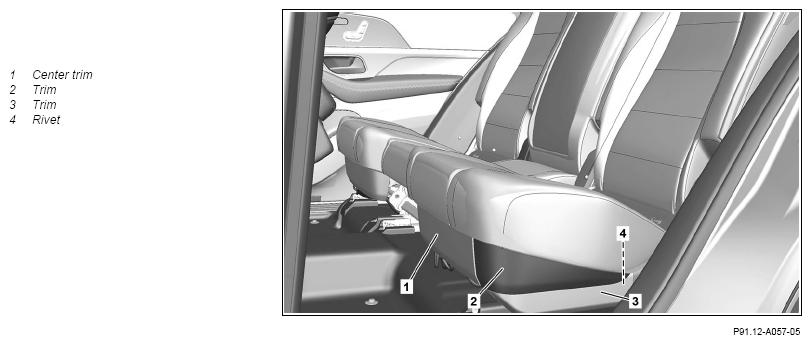

Shown on right side of vehicle

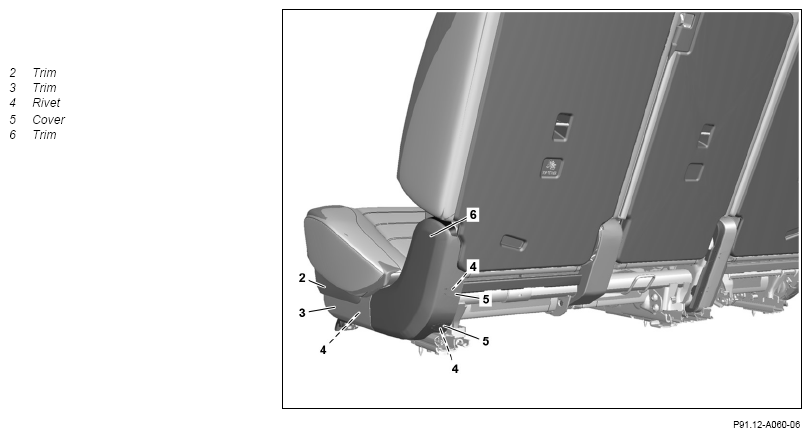

Shown on right side of vehicle
| Risk of injury caused by scraping or cutting body parts on sharp vehicle parts | Always wear protective gloves when working on or near sharp and non-deburred vehicle parts. Deburr repair panels. |
AS00.00-Z-0017-01A | |
| Remove/install | |||
| 1 | Unclip center trim (1) from left or right rear seat. | ||
| 2 | Unclip trim (2) from left or right rear seat. | ||
| 3 | Unclip trim (3) from left or right rear seat. | ||
| 4 | Move left or right rear seat forward. | ||
| 5 | Open covers (5). | ||
| 6 | Drill rivet (4) on left or right rear seat using drill bit. | ||
| 7 | Remove trim (6). | ||
| 8 | Install in the reverse order. |
