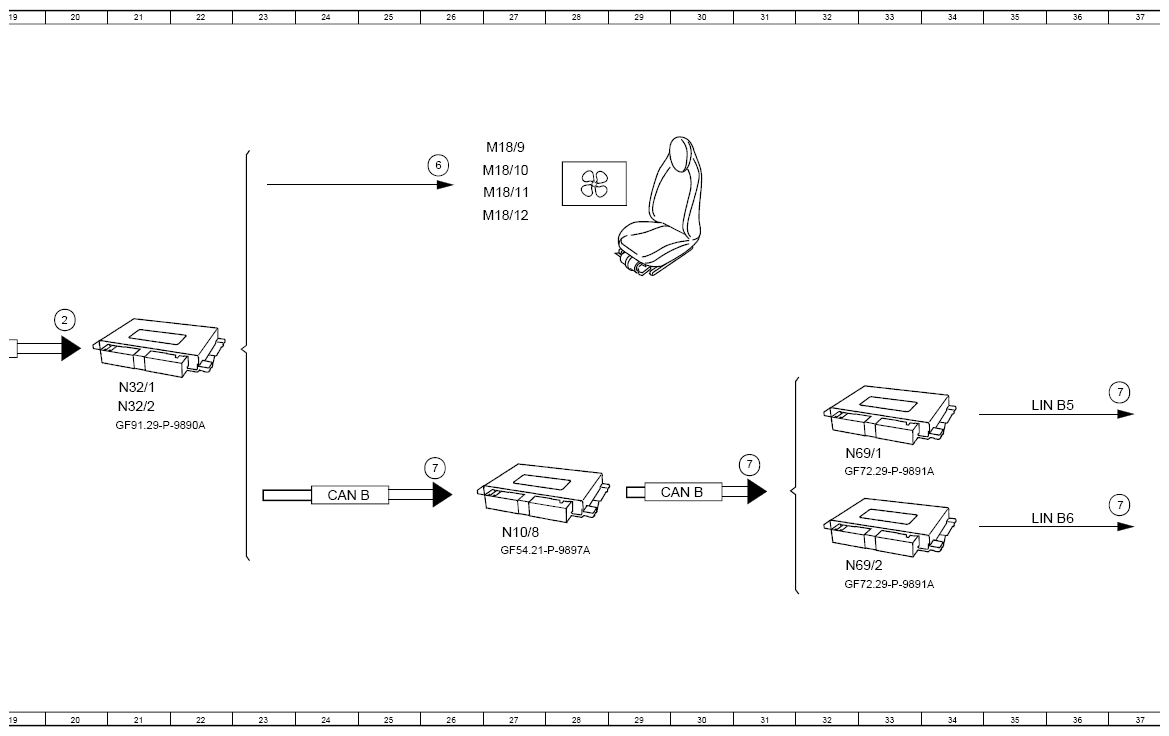

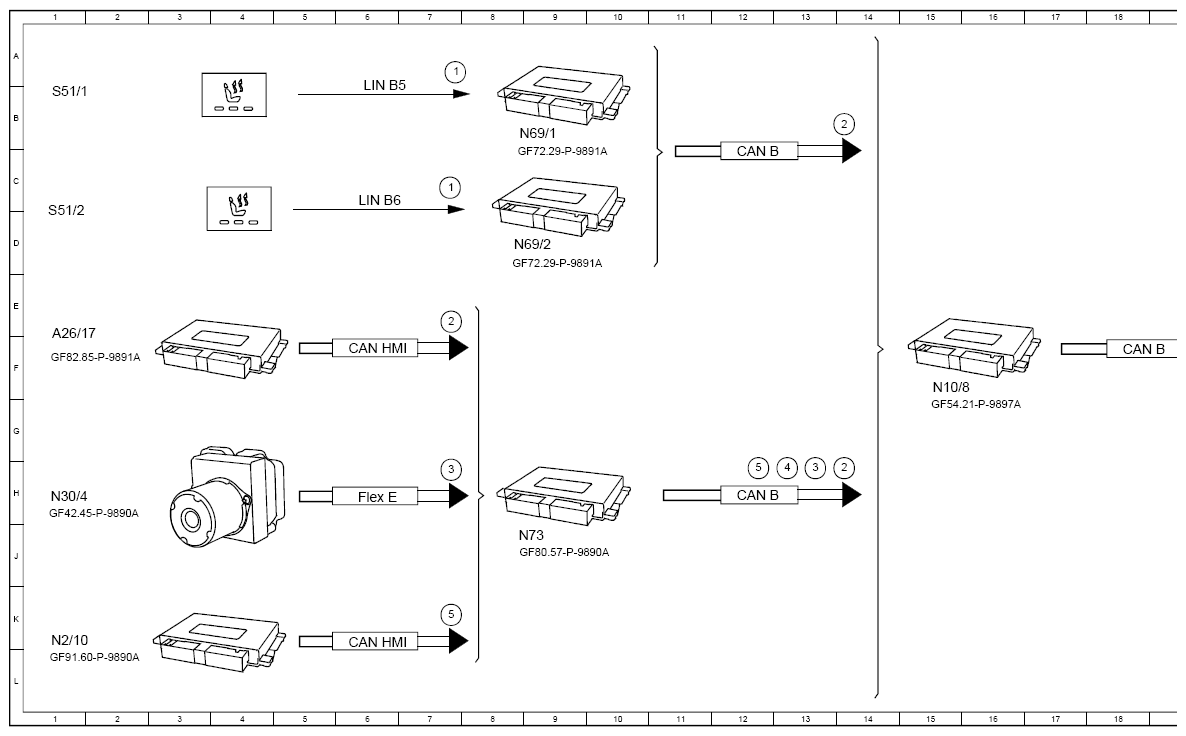

Function Schematic For Actuating Front Seat Ventilation - PE91.30-P-2501-97B
Model 167 with code 401 (Climatised front seats)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Seat climate control switch group, status | 7A |
| 1 | Seat climate control switch group, status | 7C |
| 2 | Seat ventilation, request | 14B |
| 2 | Seat ventilation, request | 14H |
| 2 | Seat ventilation, request | 7E |
| 2 | Seat ventilation, request | 20E |
| 3 | Vehicle speed, signal | 13H |
| 3 | Vehicle speed, signal | 7H |
| 4 | Circuit 15, status | 13H |
| 5 | Crash, signal | 7K |
| 5 | Crash, signal | 12H |
| 6 | Seat ventilation motors, actuation | 6B |
| 7 | Seat ventilation, status | 31H |
| 7 | Seat ventilation, status | 37H |
| 7 | Seat ventilation, status | 37F |
| 7 | Seat ventilation, status | 26G |
| A26/17 | Head unit | 1F |
| CAN B | Interior CAN | 12C |
| CAN B | Interior CAN | 12H |
| CAN B | Interior CAN | 30H |
| CAN B | Interior CAN | 18F |
| CAN B | Interior CAN | 24H |
| CAN HMI | User interface CAN | 6F |
| CAN HMI | User interface CAN | 6K |
| Flex E | Chassis FlexRay | 6H |
| LIN B5 | Driver door LIN | 6B |
| LIN B5 | Driver door LIN | 35G |
| LIN B6 | Front passenger door LIN | 6C |
| LIN B6 | Front passenger door LIN | 35H |
| M18/10 | Left front backrest seat ventilation motor | 27C |
| M18/11 | Right front seat cushion seat ventilation motor | 27C |
| M18/12 | Right front backrest seat ventilation motor | 27D |
| M18/9 | Left front seat cushion seat ventilation motor | 27C |
| N10/8 | Rear SAM control unit | 15F |
| N10/8 | Rear SAM control unit | 27J |
| N2/10 | Supplemental restraint system control unit | 1K |
| N30/4 | Electronic Stability Program control unit | 1H |
| N32/1 | Driver seat control unit | 21F |
| N32/2 | Front passenger seat control unit | 21G |
| N69/1 | Driver door control unit | 9B |
| N69/1 | Driver door control unit | 32G |
| N69/2 | Front passenger door control unit | 9D |
| N69/2 | Front passenger door control unit | 32J |
| N73 | Electronic ignition switch control unit | 9J |
| S51/1 | Driver seat climate control switch group | 1B |
| S51/1 | Driver seat climate control switch group | 37G |
| S51/2 | Front passenger seat climate control switch group | 1D |
| S51/2 | Front passenger seat climate control switch group | 38J |
