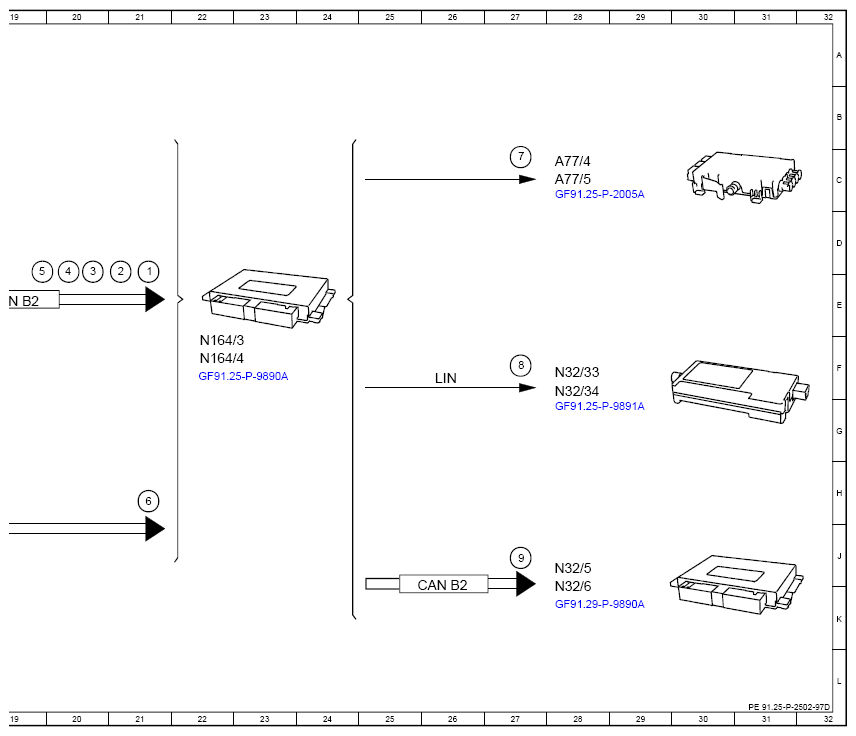

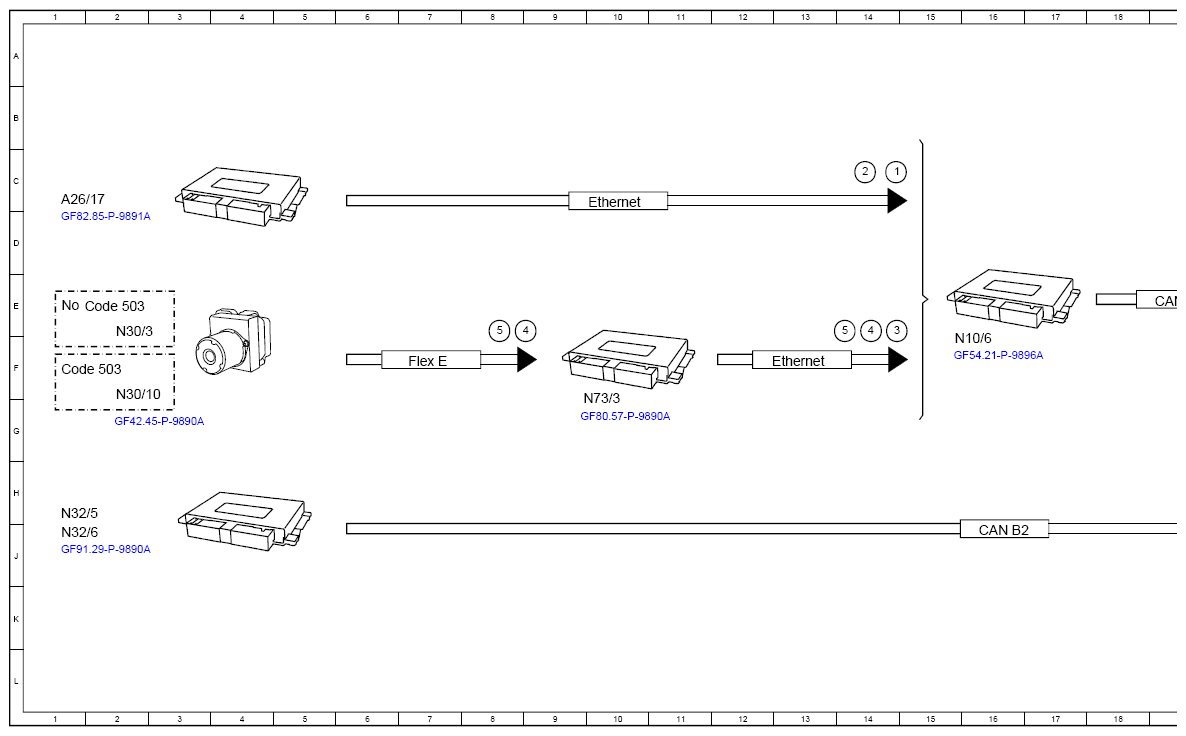

(Function Schematic For Actuation Of Rear Passenger Compartment Multicontour Seat - PE91.25-P-2502-97D)
Model 296, 297 with code 406 (Multicontour rear seat)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Multicontour seat adjustment, request | 21E |
| 1 | Multicontour seat adjustment, request | 14C |
| 2 | Massage function, request | 14C |
| 2 | Massage function, request | 21E |
| 3 | Circuit 15, status | 20E |
| 3 | Circuit 15, status | 15E |
| 4 | PRE-SAFE®, status | 14E |
| 4 | PRE-SAFE®, status | 8E |
| 4 | PRE-SAFE®, status | 20E |
| 5 | Speed, turn rate and lateral acceleration, signal | 14E |
| 6 | Seat heater, status | 21H |
| 7 | Compressed air supply, request | 27C |
| 8 | Massage function control unit, actuation | 27F |
| 9 | Seat heater, request | 27J |
| A26/17 | Head unit | 1C |
| A77/4 | Left 2nd seat row multicontour seat pump | 28C |
| A77/5 | Right 2nd seat row multicontour seat pump | 28C |
| CAN B2 | CAN 2 for vehicle interior | 19E |
| CAN B2 | CAN 2 for vehicle interior | 16J |
| CAN B2 | CAN 2 for vehicle interior | 26K |
| Code 503 | Remote-controlled parking | 1E |
| Code 503 | Remote-controlled parking | 1F |
| Ethernet | Ethernet | 10C |
| Ethernet | Ethernet | 13F |
| Flex E | Chassis FlexRay | 7F |
| LIN | Local Interconnect Network | 26F |
| N10/6 | Front signal acquisition and actuation module control unit | 15F |
| N164/3 | Left rear multicontour seat control unit | 22F |
| N164/4 | Right rear multicontour seat control unit | 22F |
| N30/10 | Electronic Stability Program control unit | 2F |
| N30/3 | Electronic Stability Program control unit | 2E |
| N32/33 | Left rear backrest massage function control unit | 28F |
| N32/34 | Right rear backrest massage function control unit | 28F |
| N32/5 | Left rear seat control unit | 1H |
| N32/5 | Left rear seat control unit | 28J |
| N32/6 | Right rear seat control unit | 1J |
| N32/6 | Right rear seat control unit | 28K |
| N73/3 | Electronic ignition switch control unit | 10G |
