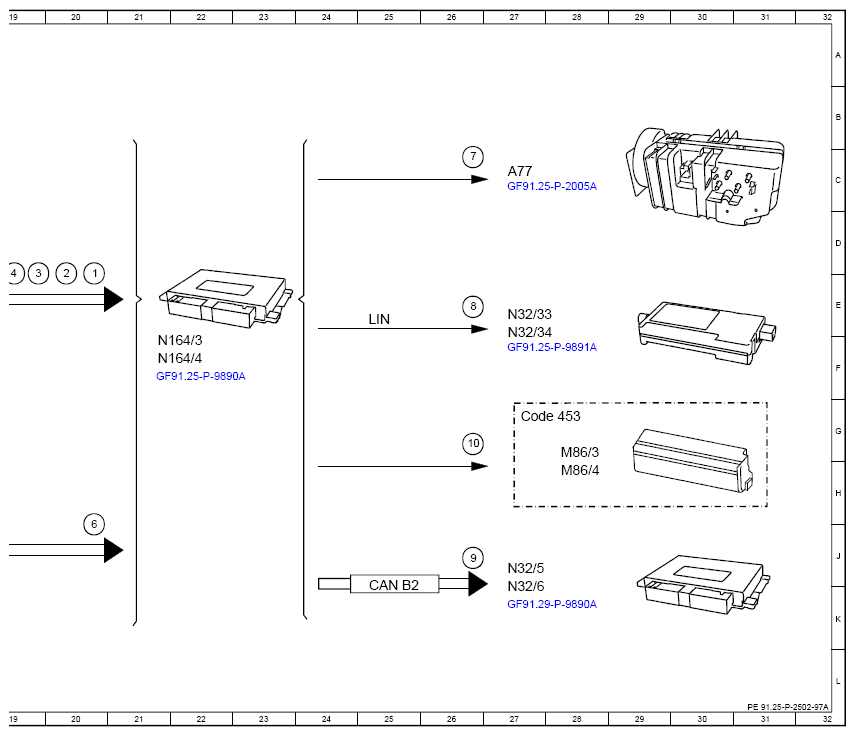

(Function Schematic For Actuation Of Rear Passenger Compartment Multicontour Seat - PE91.25-P-2502-97A)
Model 214, 223 with code 406 (Multicontour rear seat)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Multicontour seat adjustment, request | 20E |
| 1 | Multicontour seat adjustment, request | 14C |
| 10 | Vibration motor, actuation | 26G |
| 2 | Massage function, request | 13C |
| 2 | Massage function, request | 20D |
| 3 | Circuit 15, status | 19E |
| 3 | Circuit 15, status | 14F |
| 4 | PRE-SAFE®, status | 14F |
| 4 | PRE-SAFE®, status | 8F |
| 4 | PRE-SAFE®, status | 19D |
| 5 | Speed, turn rate and lateral acceleration, signal | 13F |
| 6 | Seat heater, status | 20J |
| 7 | Compressed air supply, request | 26C |
| 8 | Massage function control unit, actuation | 26E |
| 9 | Seat heater, request | 26J |
| A26/17 | Head unit | 2D |
| A77 | Multicontour seat pneumatic pump | 27C |
| CAN B2 | CAN 2 for vehicle interior | 18E |
| CAN B2 | CAN 2 for vehicle interior | 15J |
| CAN B2 | CAN 2 for vehicle interior | 25K |
| Code 200 | Conditionally automated driving | 1F |
| Code 200 | Conditionally automated driving | 2E |
| Code 453 | Rear reclining seats | 27G |
| Code 503 | Remote-controlled parking | 2F |
| Code 503 | Remote-controlled parking | 1G |
| Ethernet | Ethernet | 9C |
| Ethernet | Ethernet | 12F |
| Flex E | Chassis FlexRay | 6F |
| LIN | Local Interconnect Network | 25E |
| M86/3 | Left rear seat leg rest vibration motors | 28G |
| M86/4 | Right rear seat leg rest vibration motors | 28H |
| N10/6 | Front signal acquisition and actuation module control unit | 14F |
| N164/3 | Left rear multicontour seat control unit | 21F |
| N164/4 | Right rear multicontour seat control unit | 21F |
| N30/10 | Electronic Stability Program control unit | 2G |
| N30/3 | Electronic Stability Program control unit | 2F |
| N32/33 | Left rear backrest massage function control unit | 27E |
| N32/34 | Right rear backrest massage function control unit | 27F |
| N32/5 | Left rear seat control unit | 3K |
| N32/5 | Left rear seat control unit | 27J |
| N32/6 | Right rear seat control unit | 3K |
| N32/6 | Right rear seat control unit | 27K |
| N73/3 | Electronic ignition switch control unit | 8G |
