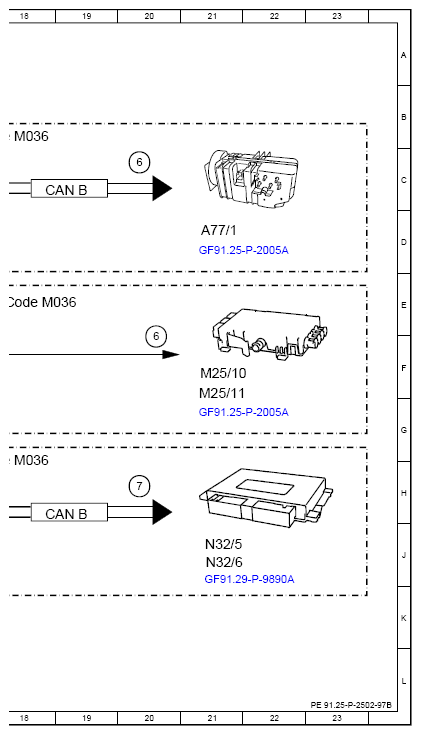

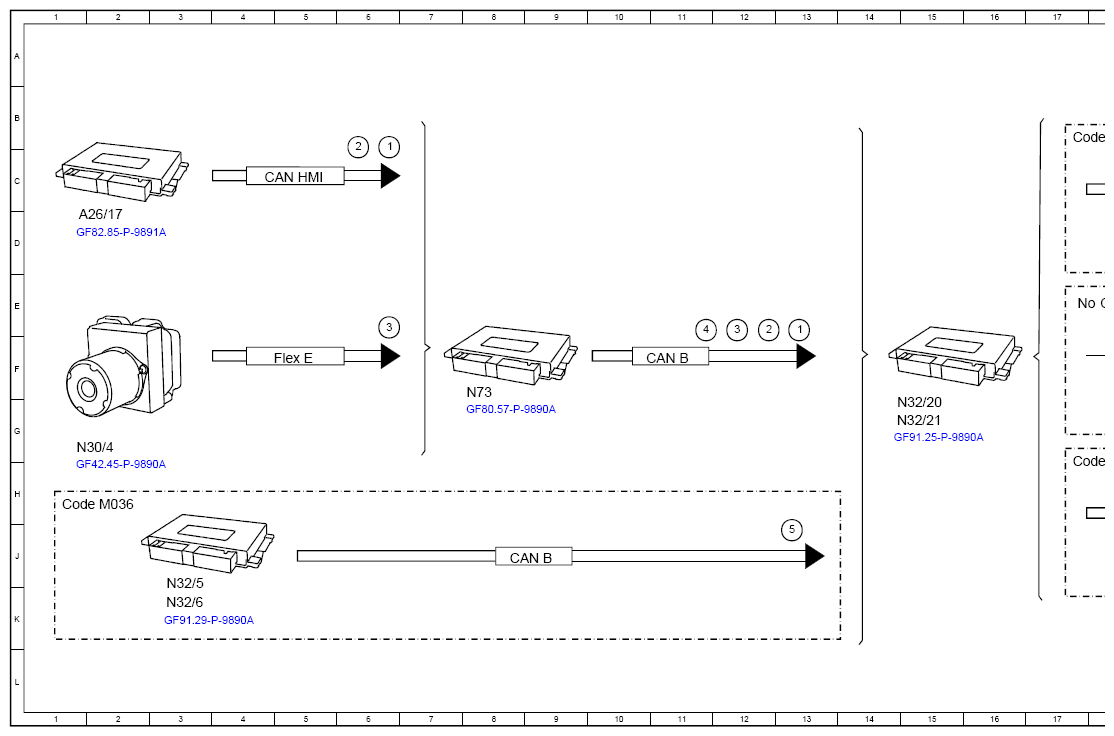

Function Schematic For Actuation Of Rear Passenger Compartment Multicontour Seat - PE91.25-P-2502-97B
WARNING: This page does not describe the selected car, but rather 18 other vehicles, including the 2025 Mercedes-Benz Maybach GLS600, 2025 Mercedes-Benz GLS63 AMG, 2024 Mercedes-Benz Maybach GLS600, 2024 Mercedes-Benz GLS63 AMG, and 2023 Mercedes-Benz Maybach GLS600. However, it is still accessible from the selected car via links, so may be relevant.
Model 167
with code 406 (Multicontour rear seat)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Multicontour seat adjustment, request | 13E |
| 1 | Multicontour seat adjustment, request | 6B |
| 2 | Massage function, request | 8B |
| 2 | Massage function, request | 13E |
| 3 | PRE-SAFE®, status | 12E |
| 3 | PRE-SAFE®, status | 6E |
| 4 | Circuit 15, status | 11E |
| 5 | Seat heater, status | 13J |
| 6 | Compressed air supply, request | 20C |
| 6 | Compressed air supply, request | 20F |
| 7 | Seat heater, request | 20H |
| A26/17 | Head unit | 2D |
| A77/1 | Multicontour seat pneumatic pump | 21D |
| CAN B | Interior CAN | 11F |
| CAN B | Interior CAN | 19C |
| CAN B | Interior CAN | 8J |
| CAN B | Interior CAN | 19H |
| CAN HMI | User interface CAN | 5C |
| Code M036 | Maybach version | 17B |
| Code M036 | Maybach version | 18E |
| Code M036 | Maybach version | 1H |
| Code M036 | Maybach version | 17H |
| Flex E | Chassis FlexRay | 5F |
| M25/10 | Left rear multicontour seat pneumatic pump | 21F |
| M25/11 | Right rear multicontour seat pneumatic pump | 21F |
| N30/4 | Electronic Stability Program (ESP®) control unit | 1G |
| N32/20 | Left rear multicontour seat control unit | 15G |
| N32/21 | Right rear multicontour seat control unit | 15G |
| N32/5 | Left rear seat control unit | 3K |
| N32/5 | Left rear seat control unit | 21J |
| N32/6 | Right rear seat control unit | 3K |
| N32/6 | Right rear seat control unit | 21J |
| N73 | Electronic ignition switch control unit | 8F |
