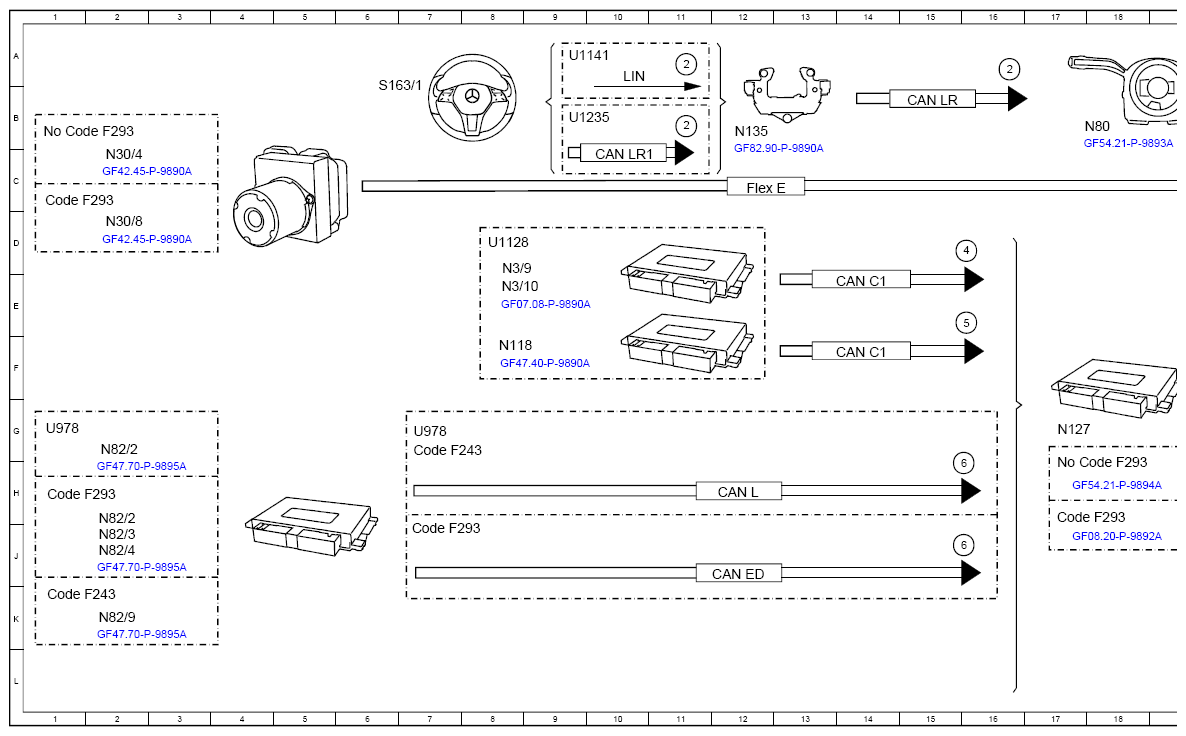

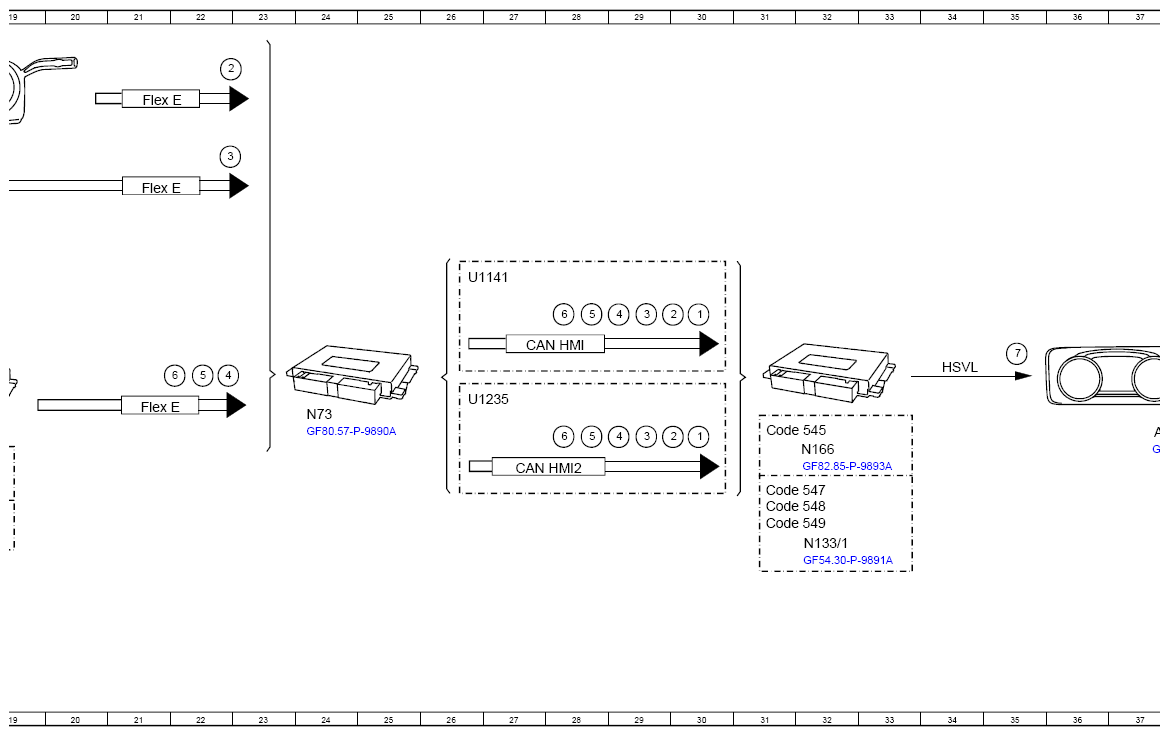

Function Schematic For Displaying Trip Information in Instrument Cluster Display - PE54.30-P-2504-97A
WARNING: This page does not describe the selected car, but rather 18 other vehicles, including the 2025 Mercedes-Benz Maybach GLS600, 2025 Mercedes-Benz GLS63 AMG, 2024 Mercedes-Benz Maybach GLS600, 2024 Mercedes-Benz GLS63 AMG, and 2023 Mercedes-Benz Maybach GLS600. However, it is still accessible from the selected car via links, so may be relevant.
Model 118, 167, 177, 247, 293
Model 213, 238, 257, 290 as of model year 2021
Model 243
| Code: | Designation | Position |
|---|---|---|
| 1 | Circuit 15, status | 30E |
| 1 | Circuit 15, status | 30G |
| 2 | Operation, signal | 22A |
| 2 | Operation, signal | 18A |
| 2 | Operation, signal | 11A |
| 2 | Operation, signal | 29E |
| 2 | Operation, signal | 29G |
| 2 | Operation, signal | 11B |
| 3 | Wheel speed, signal | 22C |
| 3 | Wheel speed, signal | 29E |
| 3 | Wheel speed, signal | 29G |
| 4 | Fuel consumption, signal | 16D |
| 4 | Fuel consumption, signal | 22F |
| 4 | Fuel consumption, signal | 29E |
| 4 | Fuel consumption, signal | 29G |
| 5 | Fuel fill level, signal | 16E |
| 5 | Fuel fill level, signal | 22F |
| 5 | Fuel fill level, signal | 28E |
| 5 | Fuel fill level, signal | 28G |
| 6 | High-voltage battery, status | 16H |
| 6 | High-voltage battery, status | 16J |
| 6 | High-voltage battery, status | 21F |
| 6 | High-voltage battery, status | 28E |
| 6 | High-voltage battery, status | 28G |
| 7 | Image data, signal | 35F |
| A40/16 | Head unit/instrument cluster display cluster | 37G |
| CAN C1 | Drive train CAN | 14E |
| CAN C1 | Drive train CAN | 14F |
| CAN ED | Electric drive system CAN | 12J |
| CAN HMI | User interface CAN | 27F |
| CAN HMI2 | User interface CAN 2 | 27H |
| CAN L | Hybrid CAN | 12H |
| CAN LR | Steering wheel CAN | 15B |
| CAN LR1 | CAN for steering wheel gearshift buttons | 10C |
| Code 545 | Connect 5 (NTG6) | 31G |
| Code 547 | Connect 20 Entry (NTG6) | 31H |
| Code 548 | Connect 20 MID (NTG6) | 31H |
| Code 549 | Connect 20 HIGH (NTG6) | 31J |
| Code F243 | MODEL SERIES 243 | 7G |
| Code F243 | MODEL SERIES 243 | 1K |
| Code F293 | Model series 293 | 1C |
| Code F293 | Model series 293 | 1B |
| Code F293 | Model series 293 | 7J |
| Code F293 | Model series 293 | 17H |
| Code F293 | Model series 293 | 1H |
| Code F293 | Model series 293 | 17H |
| Flex E | Chassis FlexRay | 21G |
| Flex E | Chassis FlexRay | 21C |
| Flex E | Chassis FlexRay | 12C |
| Flex E | Chassis FlexRay | 21B |
| HSVL | High-speed video link | 34F |
| LIN | Local Interconnect Network | 10A |
| N118 | Fuel pump control unit | 8F |
| N127 | Drivetrain control unit | 17G |
| N133/1 | Instrument cluster control unit | 32J |
| N135 | Steering wheel electronics | 12B |
| N166 | Head unit/instrument cluster control unit | 32G |
| N3/10 | ME-SFI [ME] control unit | 8E |
| N3/9 | CDI control unit | 8D |
| N30/4 | Electronic Stability Program control unit | 2C |
| N30/8 | Regenerative braking system control unit | 2D |
| N73 | Electronic ignition switch control unit | 24G |
| N80 | Steering column module control unit | 18B |
| N82/2 | Battery management system control unit | 2G |
| N82/2 | Battery management system control unit | 2H |
| N82/3 | Battery management system control unit | 2J |
| N82/4 | Battery management system control unit | 2J |
| N82/9 | Battery management system control unit | 2K |
| S163/1 | Instrument cluster multifunction steering wheel button group | 6B |
| U1128 | Valid for combustion engine | 8D |
| U1141 | Valid except model 213, 238, 257, 290 | 26E |
| U1141 | Valid except model 213, 238, 257, 290 | 9A |
| U1235 | Valid for model 213, 238, 257, 290 | 26G |
| U1235 | Valid for model 213, 238, 257, 290 | 9B |
| U978 | Valid for hybrid drive | 7G |
| U978 | Valid for hybrid drive | 1G |
