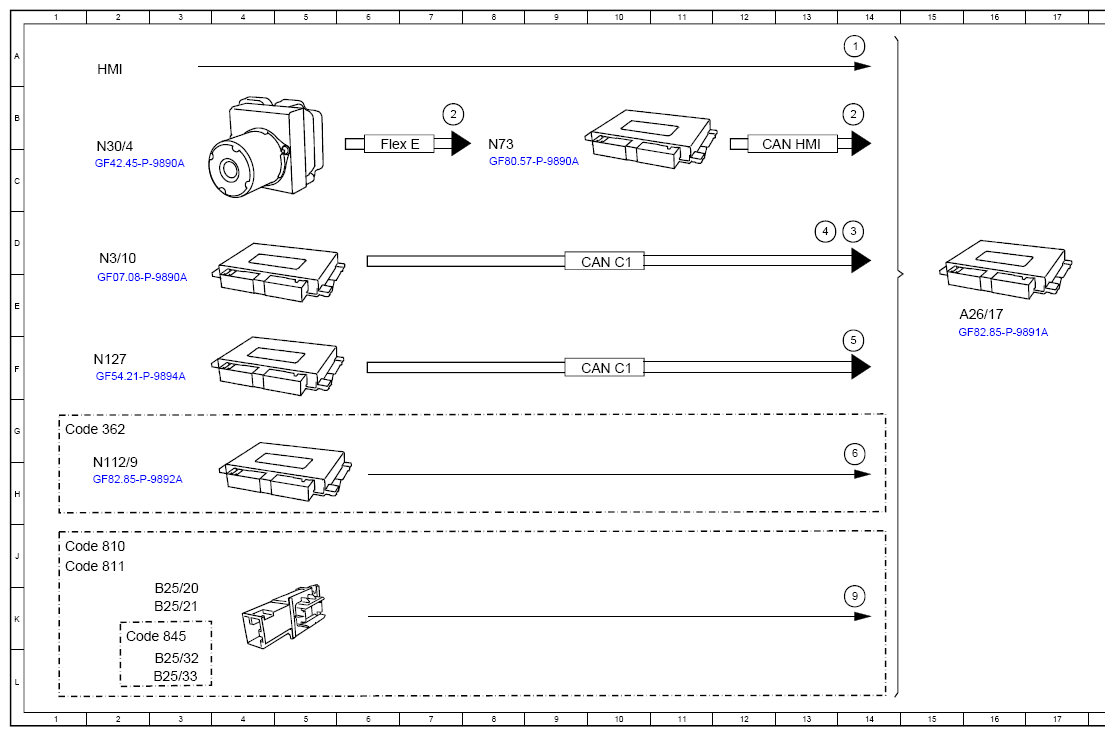

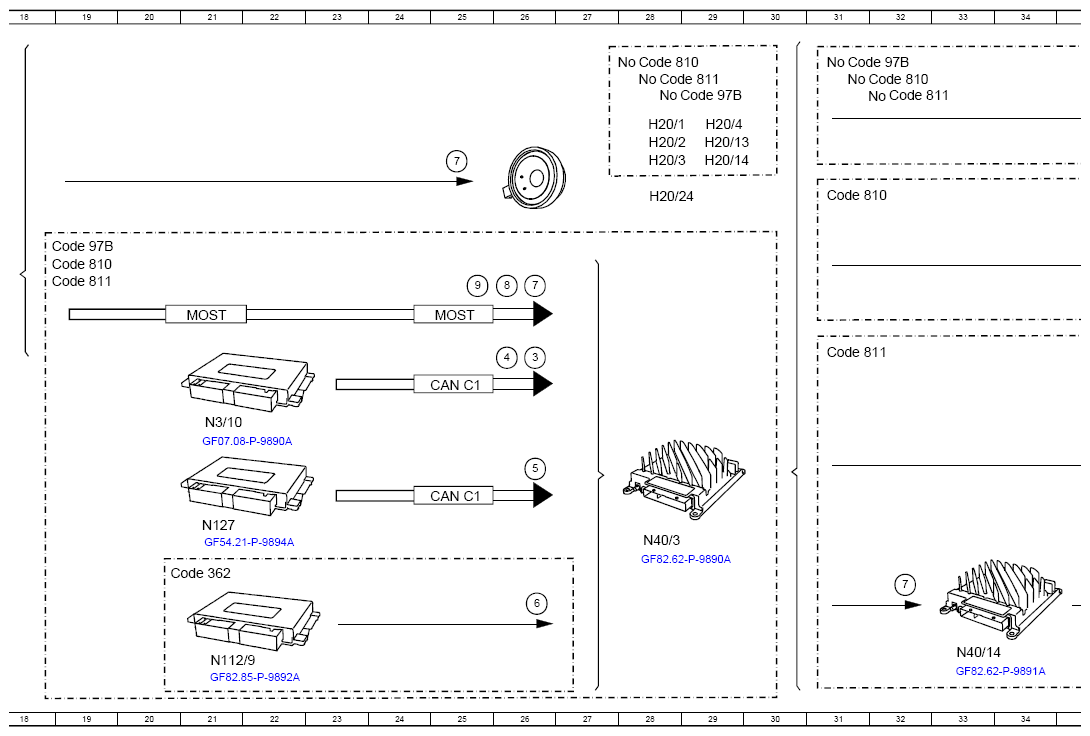

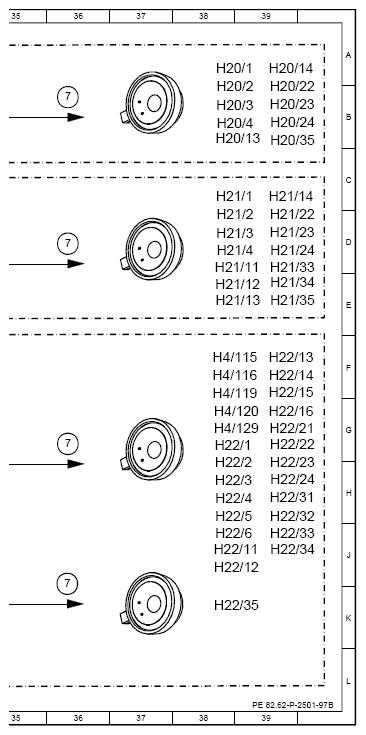

Function Schematic For Actuating Speakers - PE82.62-P-2501-97B
WARNING: This page does not describe the selected car, but rather 18 other vehicles, including the 2025 Mercedes-Benz Maybach GLS600, 2025 Mercedes-Benz GLS63 AMG, 2024 Mercedes-Benz Maybach GLS600, 2024 Mercedes-Benz GLS63 AMG, and 2023 Mercedes-Benz Maybach GLS600. However, it is still accessible from the selected car via links, so may be relevant.
Model 167
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Operation, signal | 14A |
| 2 | Vehicle speed, signal | 14B |
| 2 | Vehicle speed, signal | 7B |
| 3 | Engine running, signal | 14D |
| 3 | Engine running, signal | 26F |
| 4 | Engine speed, signal | 13D |
| 4 | Engine speed, signal | 26F |
| 5 | Engine torque, signal | 14F |
| 5 | Engine torque, signal | 26H |
| 6 | Mute function, signal | 14G |
| 6 | Mute function, signal | 26K |
| 7 | Audio, signal | 36B |
| 7 | Audio, signal | 25C |
| 7 | Audio, signal | 36D |
| 7 | Audio, signal | 36G |
| 7 | Audio, signal | 32J |
| 7 | Audio, signal | 36J |
| 7 | Audio, signal | 26D |
| 8 | Boosting of signals for communication in the vehicle, request | 26D |
| 9 | Microphone, signal | 14K |
| 9 | Microphone, signal | 25D |
| A26/17 | Head unit | 16E |
| B25/20 | Driver hands-free system microphone | 3K |
| B25/21 | Front passenger hands-free system microphone | 3K |
| B25/32 | Left rear hands-free system microphone | 3L |
| B25/33 | Right rear hands-free system microphone | 3L |
| CAN C1 | Drive train CAN | 10D |
| CAN C1 | Drive train CAN | 10F |
| CAN C1 | Drive train CAN | 25H |
| CAN C1 | Drive train CAN | 25F |
| CAN HMI | User interface CAN | 13C |
| Code 362 | HERMES LTE | 1G |
| Code 362 | HERMES LTE | 20J |
| Code 810 | Sound system | 31A |
| Code 810 | Sound system | 28A |
| Code 810 | Sound system | 31C |
| Code 810 | Sound system | 18D |
| Code 810 | Sound system | 1J |
| Code 811 | Advanced sound system | 32B |
| Code 811 | Advanced sound system | 28A |
| Code 811 | Advanced sound system | 31F |
| Code 811 | Advanced sound system | 18E |
| Code 811 | Advanced sound system | 1J |
| Code 845 | Electric folding 3rd seat row | 2K |
| Code 97B | Engine noise reduction via speaker | 31A |
| Code 97B | Engine noise reduction via speaker | 28B |
| Code 97B | Engine noise reduction via speaker | 18D |
| Flex E | Chassis FlexRay | 6C |
| H20/1 | Left front tweeter (Standard) | 38A |
| H20/1 | Left front tweeter (Standard) | 28B |
| H20/13 | Left rear mid-range speaker (Standard) | 38B |
| H20/13 | Left rear mid-range speaker (Standard) | 29B |
| H20/14 | Right rear mid-range speaker (Standard) | 39A |
| H20/14 | Right rear mid-range speaker (Standard) | 29C |
| H20/2 | Right front tweeter (Standard) | 38B |
| H20/2 | Right front tweeter (Standard) | 28B |
| H20/22 | Center front mid-range speaker (Standard) | 39B |
| H20/23 | Left front bass speaker (Standard) | 39B |
| H20/24 | Right front bass speaker (Standard) | 39B |
| H20/24 | Right front bass speaker (Standard) | 28C |
| H20/3 | Left front mid-range speaker (Standard) | 38B |
| H20/3 | Left front mid-range speaker (Standard) | 28C |
| H20/35 | Center rear bass speaker (Standard) | 39B |
| H20/4 | Right front mid-range speaker (Standard) | 38B |
| H20/4 | Right front mid-range speaker (Standard) | 29B |
| H21/1 | Left front tweeter (Premium) | 38C |
| H21/11 | Left rear tweeter (Premium) | 38D |
| H21/12 | Right rear tweeter (Premium) | 38E |
| H21/13 | Left rear mid-range speaker (Premium) | 38E |
| H21/14 | Right rear mid-range speaker (Premium) | 39C |
| H21/2 | Right front tweeter (Premium) | 38D |
| H21/22 | Center front mid-range speaker (Premium) | 39D |
| H21/23 | Left front bass speaker (Premium) | 39D |
| H21/24 | Right front bass speaker (Premium) | 39D |
| H21/3 | Left front mid-range speaker (Premium) | 38D |
| H21/33 | Left rear surround sound system mid-range speaker (Premium) | 39D |
| H21/34 | Right rear surround sound system mid-range speaker (Premium) | 39E |
| H21/35 | Rear subwoofer (Premium) | 39E |
| H21/4 | Right front mid-range speaker (Premium) | 38D |
| H22/1 | Left front tweeter (High End) | 38G |
| H22/11 | Left rear tweeter (High End) | 38J |
| H22/12 | Right rear tweeter (High End) | 38J |
| H22/13 | Left rear mid-range speaker (High End) | 39F |
| H22/14 | Right rear mid-range speaker (High End) | 39F |
| H22/15 | Left rear bass speaker (High End) | 39F |
| H22/16 | Right rear bass speaker (High End) | 39G |
| H22/2 | Right front tweeter (High End) | 38H |
| H22/21 | Center front tweeter (High End) | 39G |
| H22/22 | Center front mid-range speaker (High End) | 39G |
| H22/23 | Left front Front bass speaker (High End) | 39H |
| H22/24 | Right front Front bass speaker (High End) | 39H |
| H22/3 | Left front mid-range speaker (High End) | 38H |
| H22/31 | Left rear surround sound system tweeter (High End) | 39H |
| H22/32 | Right rear surround sound system tweeter (High End) | 39H |
| H22/33 | Left rear surround sound system mid-range speaker (High End) | 39J |
| H22/34 | Right rear surround sound system mid-range speaker (High End) | 39J |
| H22/35 | Rear subwoofer (High End) | 38K |
| H22/4 | Right front mid-range speaker (High End) | 38H |
| H22/5 | Left front bass speaker (High End) | 38H |
| H22/6 | Right front bass speaker (High End) | 38J |
| H4/115 | Left front center overhead control panel midrange speaker (3D sound) | 38F |
| H4/116 | Right front center overhead control panel midrange speaker (3D sound) | 38F |
| H4/119 | Left rear midrange speaker | 38F |
| H4/120 | Right rear midrange speaker | 38G |
| H4/129 | Center rear headliner midrange speaker | 38G |
| MOST | Media Oriented System Transport | 25E |
| MOST | Media Oriented System Transport | 21E |
| N112/9 | HERMES control unit | 2H |
| N112/9 | HERMES control unit | 21L |
| N127 | Drivetrain control unit | 2F |
| N127 | Drivetrain control unit | 21J |
| N3/10 | ME-SFI [ME] control unit | 2D |
| N3/10 | ME-SFI [ME] control unit | 21G |
| N30/4 | Electronic Stability Program (ESP®) control unit | 2C |
| N40/14 | Subwoofer amplifier | 33L |
| N40/3 | Sound system amplifier control unit | 28J |
| N73 | Electronic ignition switch control unit | 8C |
