Wiring Diagram Of Parking System Control Unit - PE54.65-P-2107-97FCA
WARNING: This page is about a different car, the 2023 Mercedes-Benz GLC300, 2022 Mercedes-Benz GLC300, 2021 Mercedes-Benz GLC300, 2020 Mercedes-Benz GLC350e, and 2020 Mercedes-Benz GLC300. However, it is still accessible from the selected car via links, so may be relevant.
Model 253 (except 253.99)
as of model year 2020
with code 235 (Active Parking Assist)
Control unit N62
Model 253.99
as of model year 2019
with code 235 (Active Parking Assist)
with code 9O1 (Fuel cell pre-installation)
Control unit N62
| Code: | Designation: | Position: |
|---|---|---|

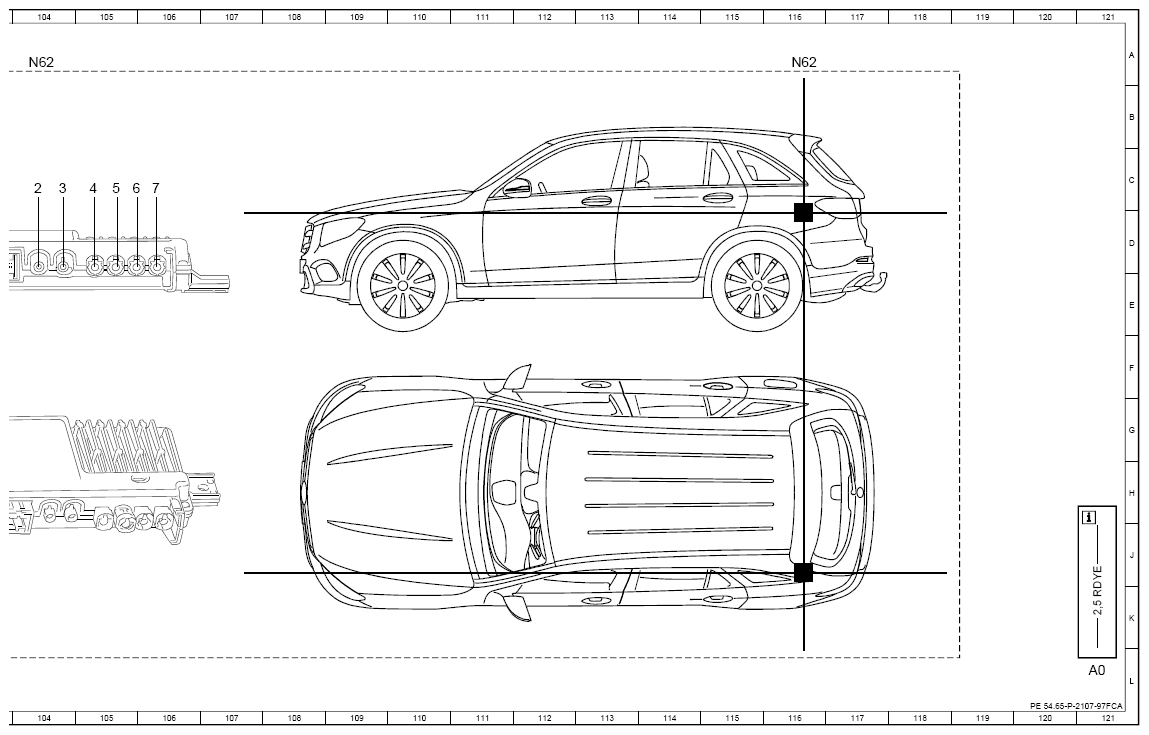

| A0 | Use of wiring diagrams | 121L |

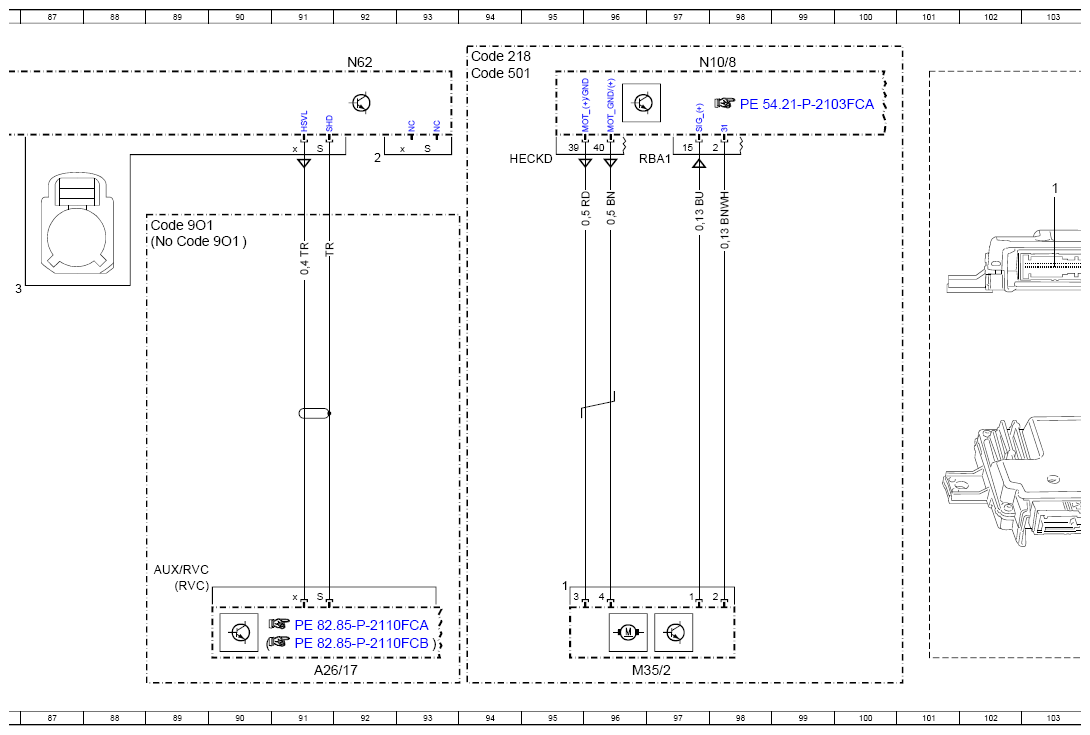

| A26/17 | Head unit | 91L |
| B24/24 | Trailer hitch turning angle sensor | 25L |

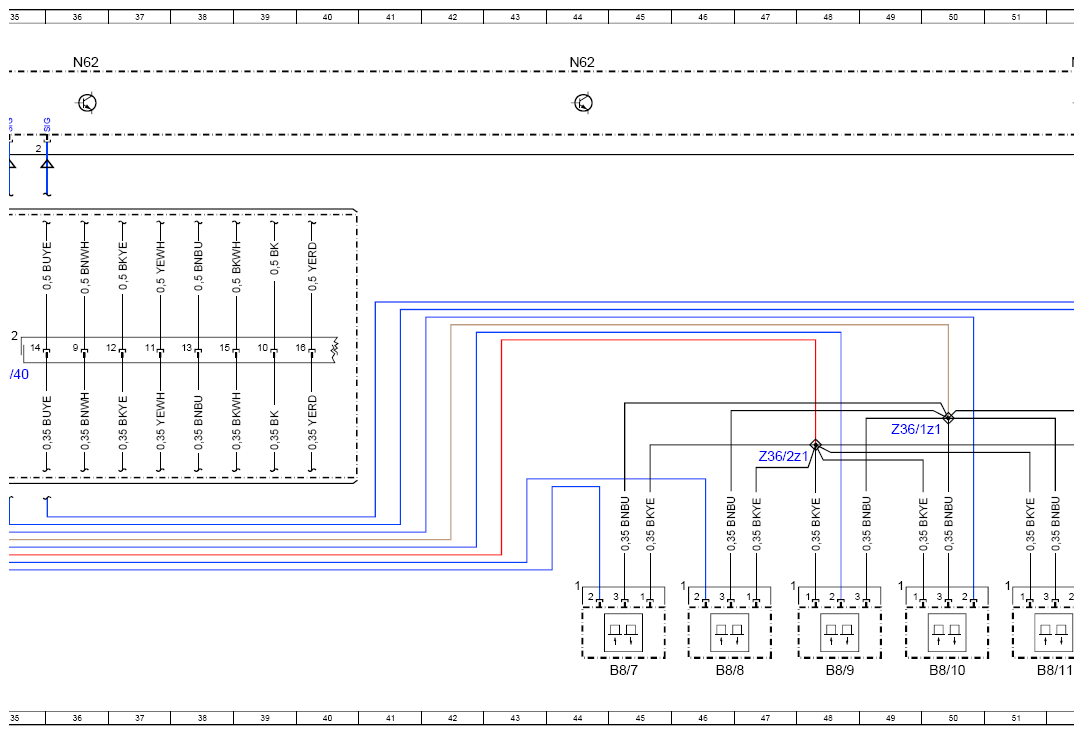

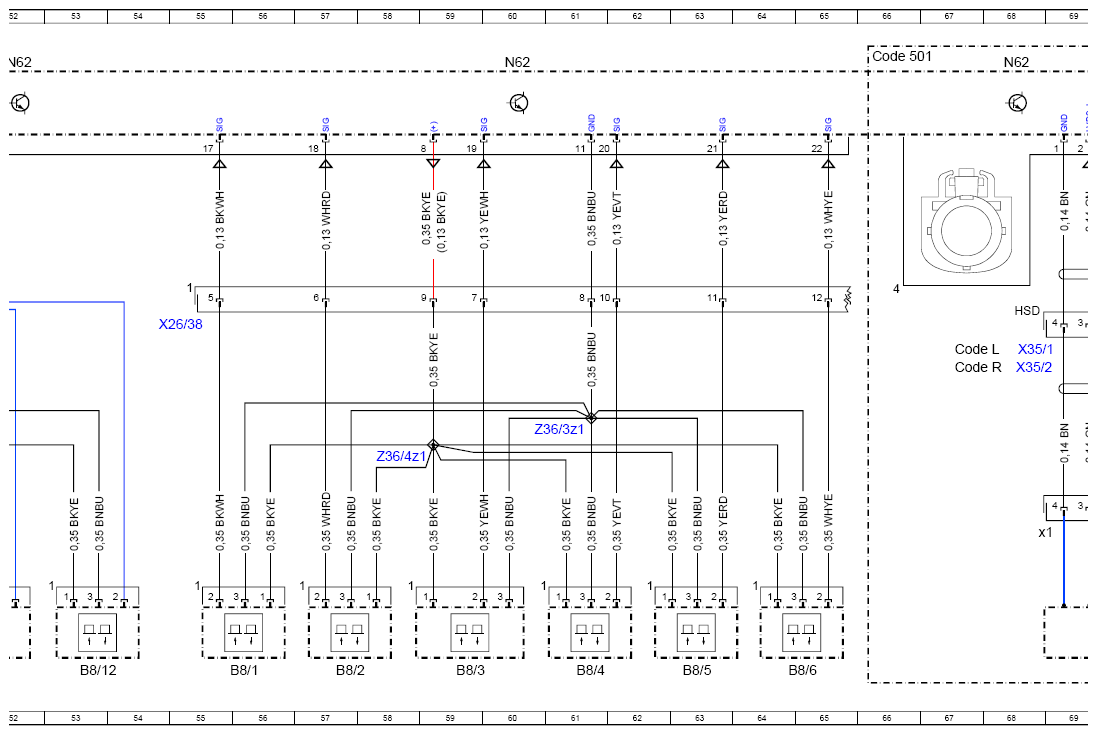

| B8/1 | Outer left front parking system distance sensor | 56L |
| B8/10 | Outer left rear parking system distance sensor | 50L |
| B8/11 | Center left rear parking system distance sensor | 51L |
| B8/12 | Center right rear parking system distance sensor | 53L |
| B8/2 | Center left front parking system distance sensor | 57L |
| B8/3 | Inner left front parking system distance sensor | 59L |
| B8/4 | Inner right front parking system distance sensor | 61L |
| B8/5 | Center right front parking system distance sensor | 63L |
| B8/6 | Outer right front parking system distance sensor | 64L |
| B8/7 | Outer right rear parking system distance sensor | 45L |
| B8/8 | Inner right rear parking system distance sensor | 46L |
| B8/9 | Inner left rear parking system distance sensor | 48L |

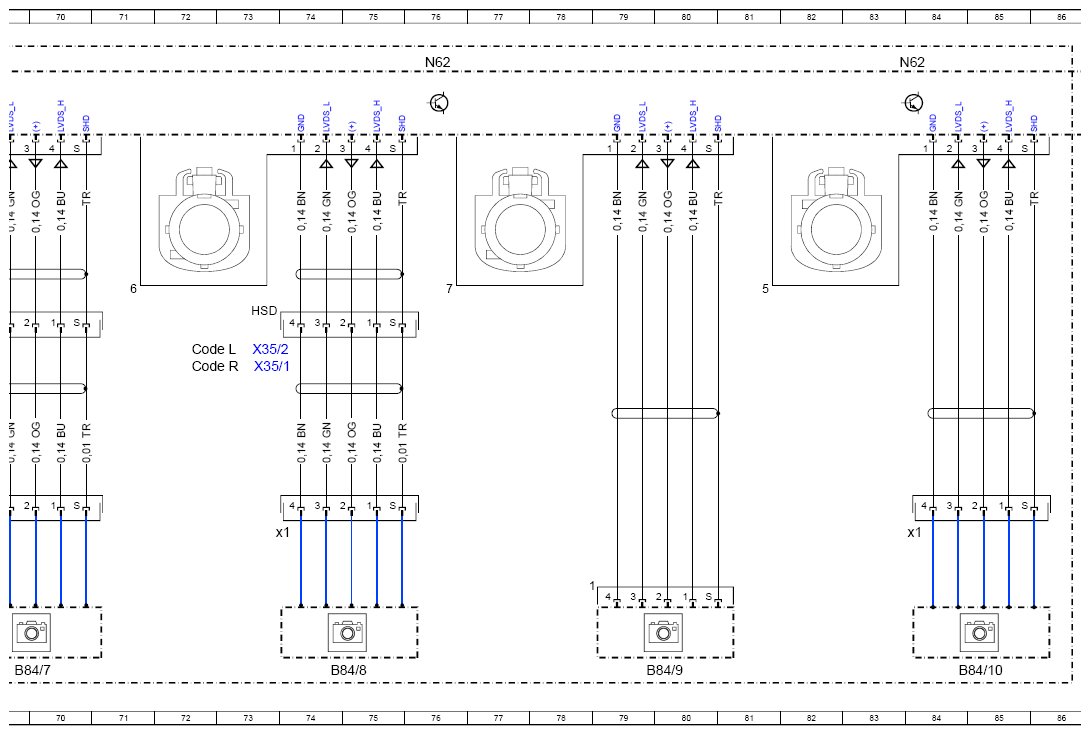

| B84/10 | Rear end 360° camera | 85L |
| B84/10x1 | Rear end 360° camera electrical connector | 84J |
| B84/7 | Left outside mirror 360° camera | 69L |
| B84/7x1 | Left outside mirror 360° camera electrical connector | 68J |
| B84/8 | Right outside mirror 360° camera | 74L |
| B84/8x1 | Right outside mirror 360° camera electrical connector | 74J |
| B84/9 | Front end 360° camera | 80L |
| Code 218 | Backup camera | 94A |
| Code 460 | Canada version | 23D |
| Code 494 | USA version | 23E |
| Code 501 | 360 degree camera | 66A |
| Code 501 | 360 degree camera | 94A |
| Code 550 | Trailer hitch | 23D |
| Code 553 | Trailer hitch with turning angle sensor | 23D |
| Code 9O1 | Fuel cell retrofitting | 4D |
| Code 9O1 | Fuel cell retrofitting | 12D |
| Code 9O1 | Fuel cell retrofitting | 26D |
| Code 9O1 | Fuel cell retrofitting | 34D |
| Code 9O1 | Fuel cell retrofitting | 89D |
| Code 9O1 | Fuel cell retrofitting | 89D |
| Code L | LEFT-HAND DRIVE | 67F |
| Code L | LEFT-HAND DRIVE | 72F |
| Code R | RIGHT-HAND DRIVE | 67F |
| Code R | RIGHT-HAND DRIVE | 72F |
| Flex E | Chassis FlexRay | 10K |
| Flex E | Chassis FlexRay | 10K |
| Flex E | Chassis FlexRay | 18K |

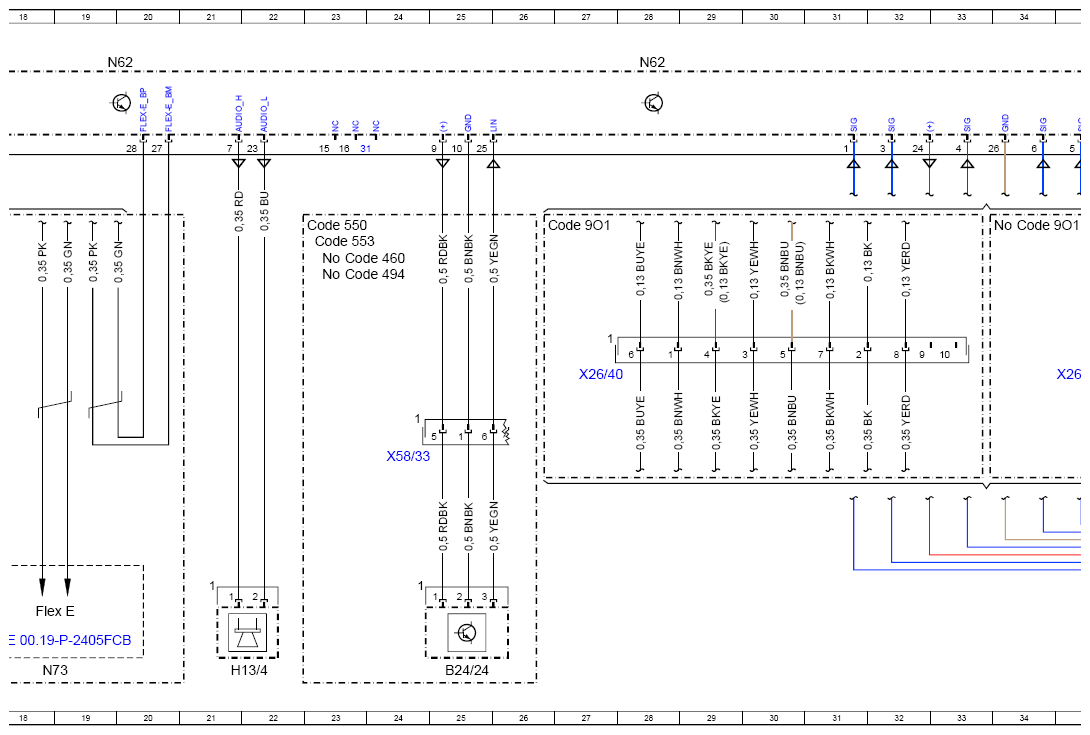

| H13/4 | Parking system speaker | 21L |
| K40/5 | Rear fuse and relay module | 7L |
| K40/5f468 | Fuse 468 | 6L |
| K40/6 | Driver-side fuse and relay module | 15L |
| K40/6f202 | Fuse 202 | 14L |
| M35/2 | Rear camera cover motor | 96L |
| N10/8 | Rear SAM control unit | 97A |

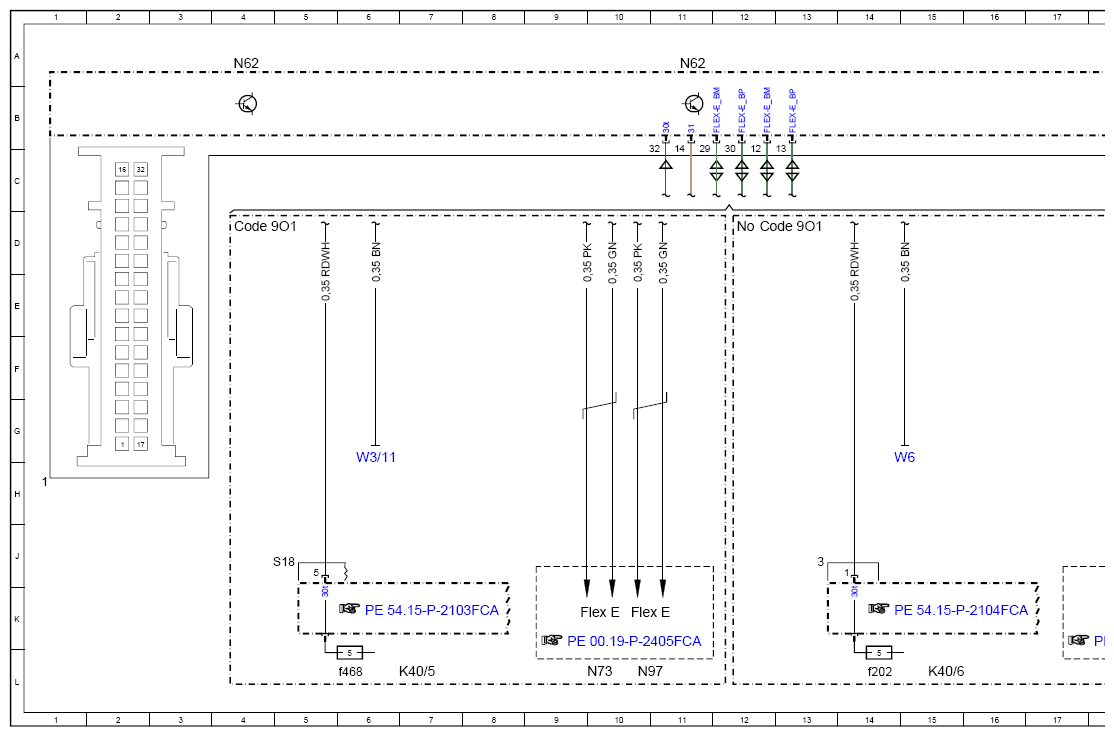

| N62 | Parking system control unit | 4A |
| N62 | Parking system control unit | 11A |
| N62 | Parking system control unit | 19A |
| N62 | Parking system control unit | 28A |
| N62 | Parking system control unit | 36A |
| N62 | Parking system control unit | 44A |
| N62 | Parking system control unit | 52A |
| N62 | Parking system control unit | 60A |
| N62 | Parking system control unit | 68A |
| N62 | Parking system control unit | 76A |
| N62 | Parking system control unit | 84A |
| N62 | Parking system control unit | 92A |
| N62 | Parking system control unit | 104A |
| N62 | Parking system control unit | 116A |
| N73 | Electronic ignition switch control unit | 10L |
| N73 | Electronic ignition switch control unit | 18L |
| N97 | Rear axle electronic level control control unit | 10L |
| W3/11 | Left rear wheel well ground point | 6H |
| W6 | Left wheel arch trunk ground point | 15H |
| X26/38 | Front bumper and frame wiring harness electrical connector | 55E |
| X26/40 | Rear frame floor assembly/bumper electrical connector | 27F |
| X26/40 | Rear frame floor assembly/bumper electrical connector | 35F |
| X35/1 | Driver door electrical connector | 68F |
| X35/1 | Driver door electrical connector | 73F |
| X35/2 | Front passenger door electrical connector | 68F |
| X35/2 | Front passenger door electrical connector | 73F |
| X58/33 | Vehicle interior/trailer hitch electrical connector | 24H |
| Z36/1z1 | Rear parking system sensors ground line connector sleeve | 49G |
| Z36/2z1 | Rear parking system sensors power supply connector sleeve | 47G |
| Z36/3z1 | Front parking system sensors ground line connector sleeve | 61G |
| Z36/4z1 | Front parking system sensors positive line connector sleeve | 58G |
