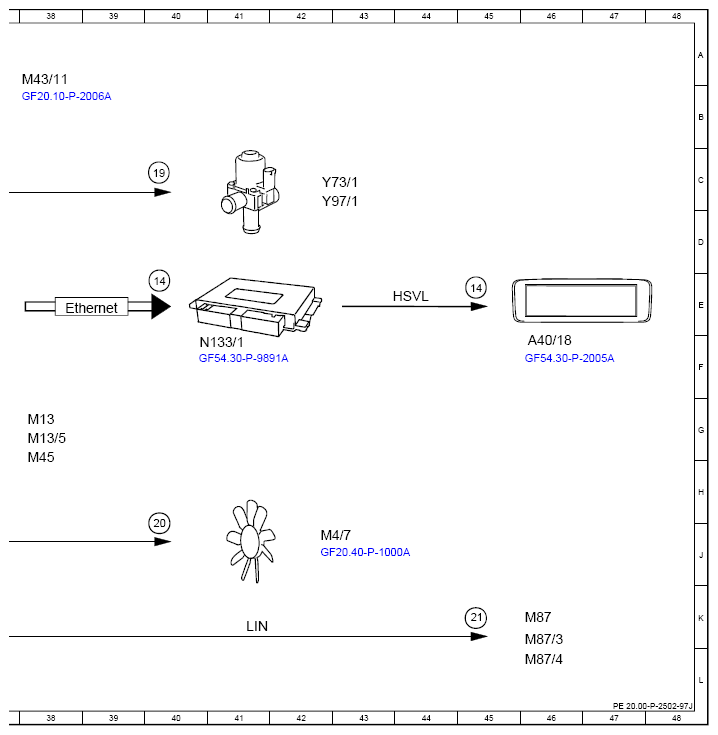

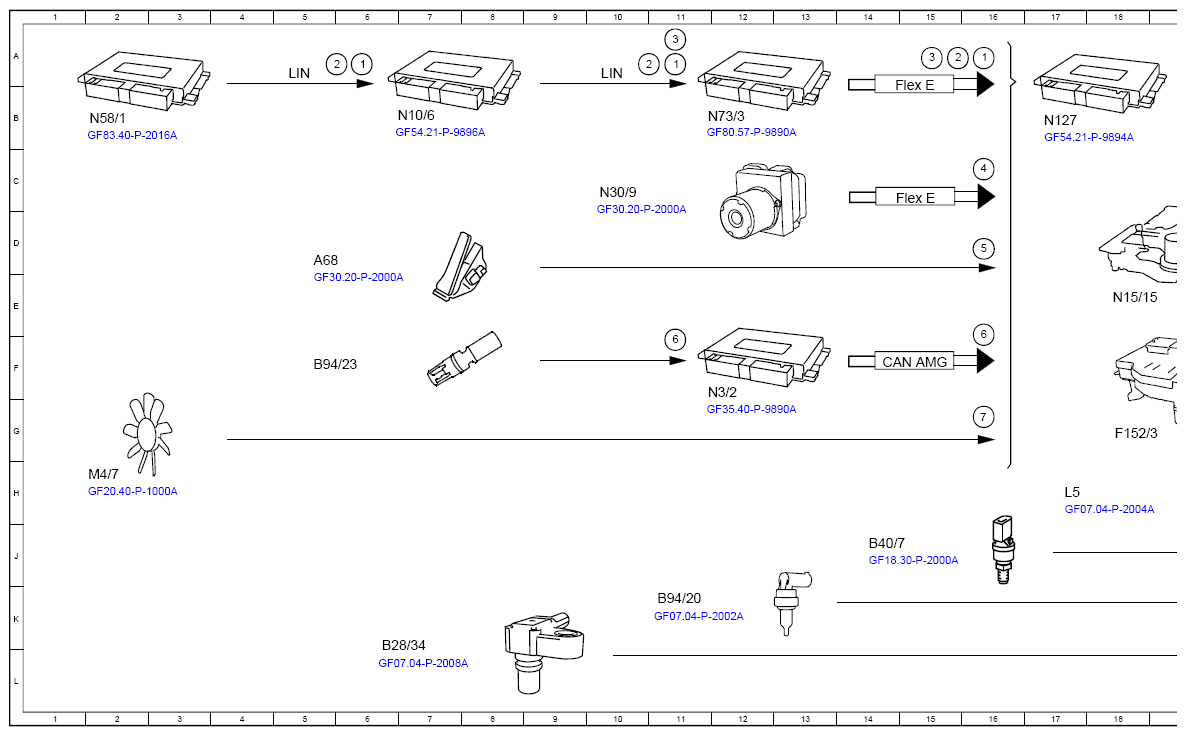

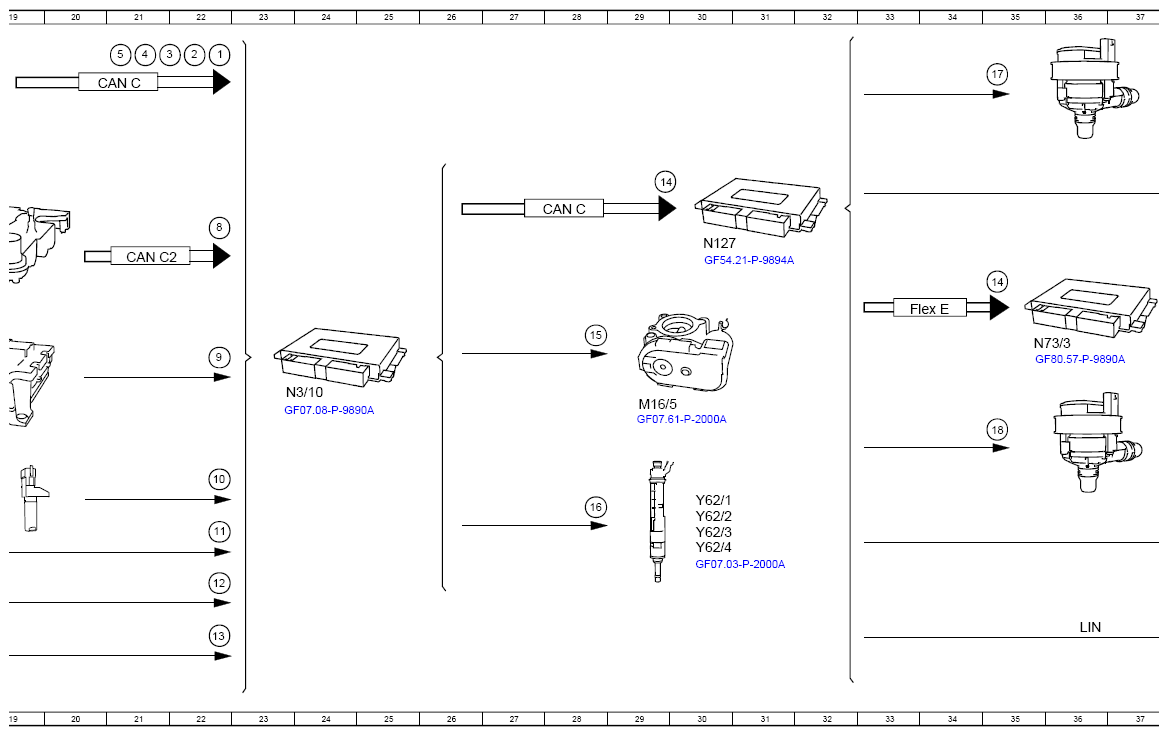

(Function Schematic For Heat Management - PE20.00-P-2502-97J)
Engine 139 in model 192, 206, 232, 236, 254
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Air conditioning, status | 11A |
| 1 | Air conditioning, status | 6A |
| 1 | Air conditioning, status | 22A |
| 1 | Air conditioning, status | 16A |
| 10 | Engine speed, signal | 22H |
| 11 | Engine oil temperature, signal | 22J |
| 12 | Coolant temperature sensor, signal | 22J |
| 13 | Engine load, signal | 22K |
| 14 | Instrument cluster, message | 35E |
| 14 | Instrument cluster, message | 40E |
| 14 | Instrument cluster, message | 45E |
| 14 | Instrument cluster, message | 29C |
| 15 | Actuator motor, throttle valve actuator, actuation | 28F |
| 16 | Fuel injectors, actuation | 28H |
| 17 | Electric coolant pump, request | 35B |
| 18 | Coolant circulation pump, actuation | 35G |
| 19 | Low-temperature circuit switchover valve, request | 40C |
| 2 | Fan motor, request | 22A |
| 2 | Fan motor, request | 6A |
| 2 | Fan motor, request | 10A |
| 20 | Fan motor, target motor speed request | 40J |
| 21 | Radiator shutters actuator motor, actuation | 45K |
| 3 | Outside temperature, signal | 11A |
| 3 | Outside temperature, signal | 22A |
| 3 | Outside temperature, signal | 15A |
| 4 | Wheel speed, signal | 21A |
| 4 | Wheel speed, signal | 16C |
| 5 | Accelerator pedal sensor, signal | 16D |
| 5 | Accelerator pedal sensor, signal | 21A |
| 6 | Differential lock temperature, signal | 16F |
| 6 | Differential lock temperature, signal | 11F |
| 7 | Pressure sensor upstream of throttle valve, signal | 16G |
| 8 | Transmission control, status | 22D |
| 9 | Circuit 87, status | 22F |
| A40/18 | Instrument cluster display | 46F |
| A68 | Accelerator pedal module | 5D |
| B28/34 | Intake manifold pressure and temperature sensor | 6L |
| B40/7 | Engine oil temperature and fill level sensor | 14J |
| B94/20 | Coolant temperature sensor | 11K |
| B94/23 | Electric differential lock temperature sensor | 5F |
| CAN AMG | CAN for AMG | 15F |
| CAN C | CAN for engine | 21B |
| CAN C | CAN for engine | 28D |
| CAN C2 | CAN 2 for drive | 21D |
| Ethernet | Ethernet | 38E |
| F152/3 | Fuse and relay module | 18G |
| Flex E | Chassis FlexRay | 33E |
| Flex E | Chassis FlexRay | 15B |
| Flex E | Chassis FlexRay | 15C |
| HSVL | High-speed video link | 44E |
| L5 | Crankshaft Hall sensor | 17H |
| LIN | Local Interconnect Network | 10A |
| LIN | Local Interconnect Network | 5A |
| LIN | Local Interconnect Network | 36K |
| LIN | Local Interconnect Network | 41K |
| M13 | Circulation pump | 38G |
| M13/5 | Circulation pump | 38G |
| M16/5 | Throttle valve actuator | 29G |
| M4/7 | Fan | 2H |
| M4/7 | Fan | 42J |
| M43/11 | Coolant pump | 38A |
| M45 | Coolant circulation pump | 38H |
| M87 | Radiator shutters actuator motor | 46K |
| M87/3 | Radiator shutters actuator motor | 46K |
| M87/4 | Radiator shutters actuator motor | 46L |
| N10/6 | Front signal acquisition and actuation module control unit | 7B |
| N127 | Drivetrain control unit | 30D |
| N127 | Drivetrain control unit | 17B |
| N133/1 | Instrument cluster control unit | 40F |
| N15/15 | Fully integrated transmission control electric controller unit | 18E |
| N3/10 | Engine management control unit | 24F |
| N3/2 | Electric differential lock control unit | 11F |
| N30/9 | Brake unit control unit | 10C |
| N58/1 | Air conditioning control panel | 2B |
| N73/3 | Electronic ignition switch control unit | 35F |
| N73/3 | Electronic ignition switch control unit | 11B |
| Y62/1 | Injector | 30H |
| Y62/2 | Injector | 30H |
| Y62/3 | Injector | 30J |
| Y62/4 | Injector | 30J |
| Y73/1 | Coolant directional control valve | 42C |
| Y97/1 | Coolant directional control valve | 42C |
