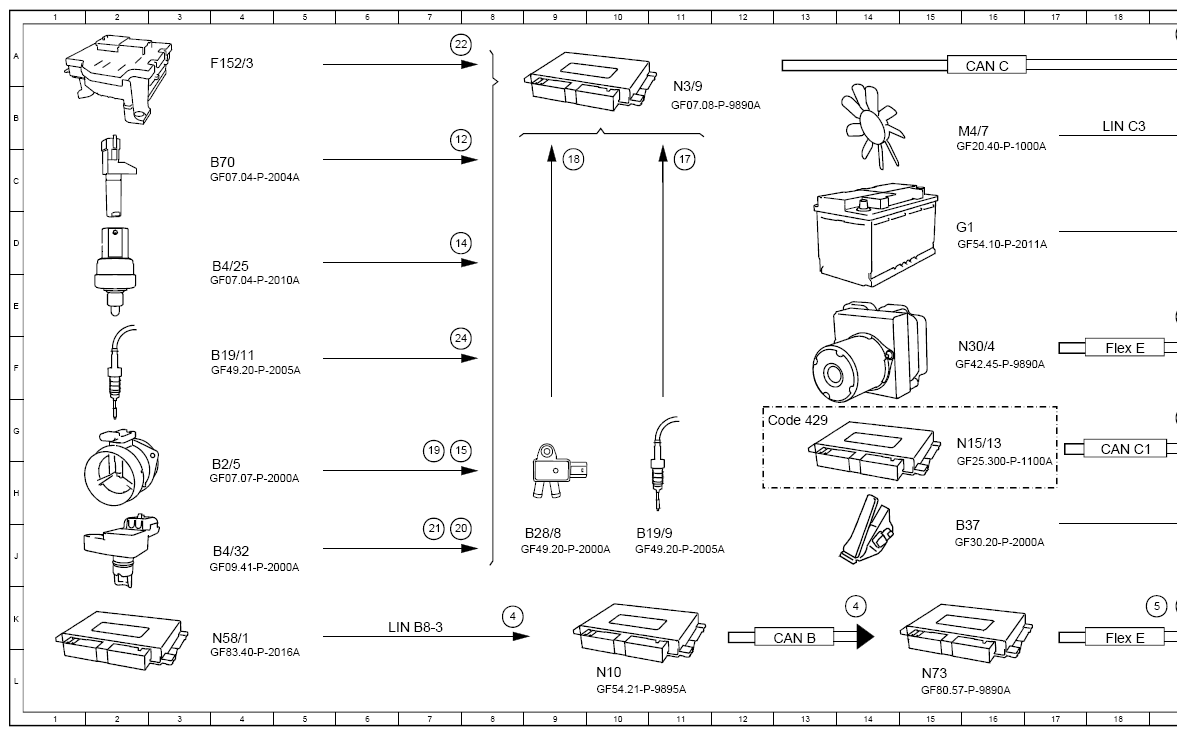

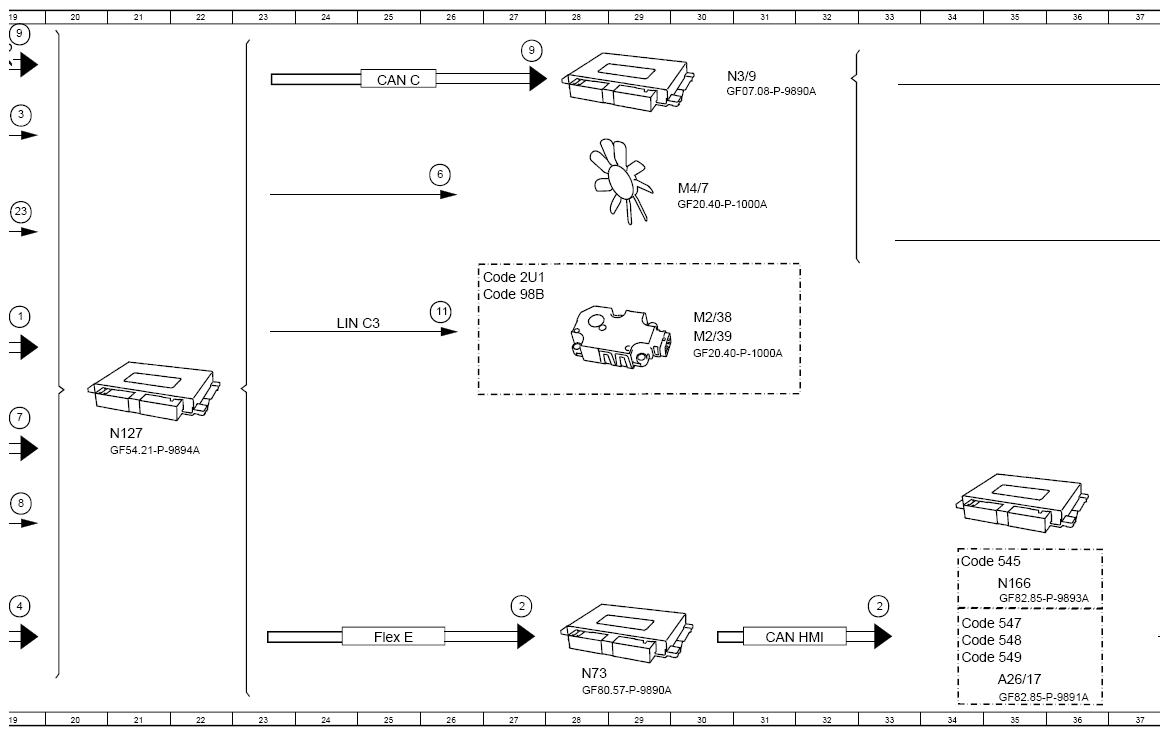

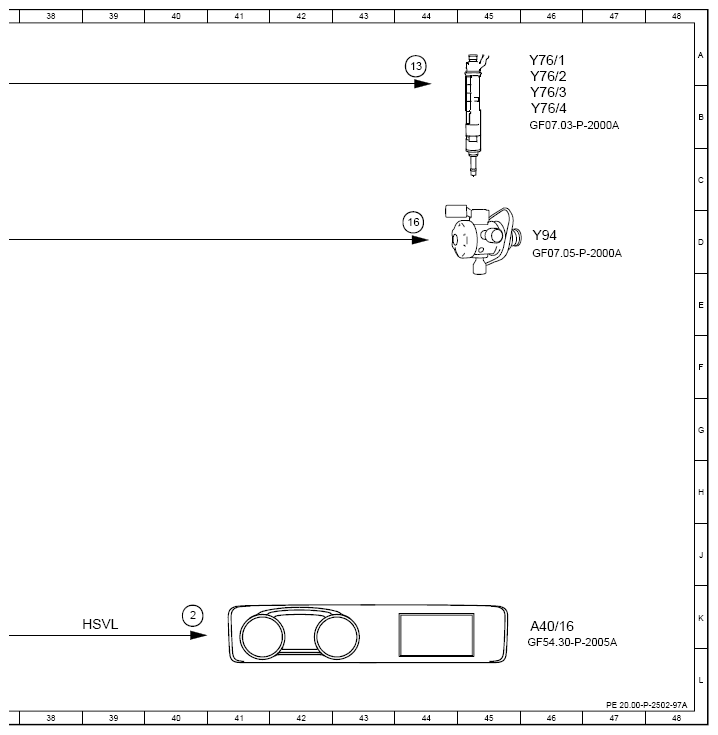

(Function Schematic For Heat Management - PE20.00-P-2502-97A)
Engine 608 in model 118, 177, 247
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Wheel speed, signal | 19F |
| 11 | Radiator shutters actuator, actuation | 26E |
| 12 | Engine speed, signal | 8B |
| 13 | Fuel injectors, actuation | 44A |
| 14 | Fuel temperature, signal | 8D |
| 15 | Intake air temperature sensor, signal | 8H |
| 16 | Quantity control valve, actuation | 44D |
| 17 | Exhaust temperature, signal | 11C |
| 18 | Differential pressure sensor (DPF), signal | 9C |
| 19 | Hot film mass air flow sensor, signal | 7H |
| 2 | Instrument cluster, message | 40K |
| 2 | Instrument cluster, message | 27K |
| 2 | Instrument cluster, message | 33K |
| 20 | Boost pressure sensor, signal | 7J |
| 21 | Charge air temperature sensor, signal | 7J |
| 22 | Circuit 87, status | 7A |
| 23 | Circuit 30, status | 19D |
| 24 | Temperature sensor upstream of turbocharger, signal | 8F |
| 3 | Fan motor, specified rpm request | 19B |
| 4 | Air conditioning, status | 8K |
| 4 | Air conditioning, status | 14K |
| 4 | Air conditioning, status | 19K |
| 5 | Outside temperature, signal | 19K |
| 6 | Rail pressure sensor, signal | 26C |
| 7 | Gear range, status | 19G |
| 8 | Accelerator pedal sensor, signal | 19J |
| 9 | Engine management, communication | 27A |
| 9 | Engine management, communication | 19A |
| A26/17 | Head unit | 35L |
| A40/16 | Head unit/instrument cluster display cluster | 46K |
| B19/11 | Temperature sensor upstream of turbocharger | 4F |
| B19/9 | Temperature sensor upstream of diesel particulate filter | 10J |
| B2/5 | Hot film mass air flow sensor | 4H |
| B28/8 | Differential pressure sensor (DPF) | 9J |
| B37 | Accelerator pedal sensor | 15J |
| B4/25 | Fuel pressure and temperature sensor | 4D |
| B4/32 | Charge air pressure and temperature sensor | 4J |
| B70 | Crankshaft Hall sensor | 4C |
| CAN B | Interior CAN | 13K |
| CAN C | Engine CAN | 25A |
| CAN C | Engine CAN | 16A |
| CAN C1 | Drive train CAN | 18G |
| CAN HMI | User interface CAN | 31K |
| Code 2U1 | Radiator shutters | 27E |
| Code 429 | 7G-DCT | 12G |
| Code 545 | Connect 5 (NTG6) | 34J |
| Code 547 | Connect 20 Entry (NTG6) | 34K |
| Code 548 | Connect 20 MID (NTG6) | 34K |
| Code 549 | Connect 20 HIGH (NTG6) | 34L |
| Code 98B | Upper radiator shutters | 27E |
| F152/3 | Engine compartment fuse and relay module | 4A |
| Flex E | Chassis FlexRay | 25K |
| Flex E | Chassis FlexRay | 18K |
| Flex E | Chassis FlexRay | 18F |
| G1 | On-board electrical system battery | 15D |
| HSVL | High-speed video link | 39K |
| LIN B8 | 3 AC operation LIN | 7K |
| LIN C3 | Drivetrain LIN | 18B |
| LIN C3 | Drivetrain LIN | 24E |
| M2/38 | Upper radiator trim flap actuator motor | 30E |
| M2/39 | Lower radiator trim flap actuator motor | 30F |
| M4/7 | Fan motor | 16B |
| M4/7 | Fan motor | 30C |
| N10 | Central control module | 10L |
| N127 | Drivetrain control unit | 21G |
| N15/13 | Double clutch transmission control unit | 16G |
| N166 | Head unit/instrument cluster control unit | 35K |
| N3/9 | CDI control unit | 11B |
| N3/9 | CDI control unit | 31A |
| N30/4 | Electronic Stability Program (ESP®) control unit | 16F |
| N58/1 | Climate control operating unit | 4K |
| N73 | Electronic ignition switch control unit | 15L |
| N73 | Electronic ignition switch control unit | 28L |
| Y76/1 | Cylinder 1 fuel injector | 46A |
| Y76/2 | Cylinder 2 fuel injector | 46A |
| Y76/3 | Cylinder 3 fuel injector | 46B |
| Y76/4 | Cylinder 4 fuel injector | 46B |
| Y94 | Quantity control valve | 46D |
