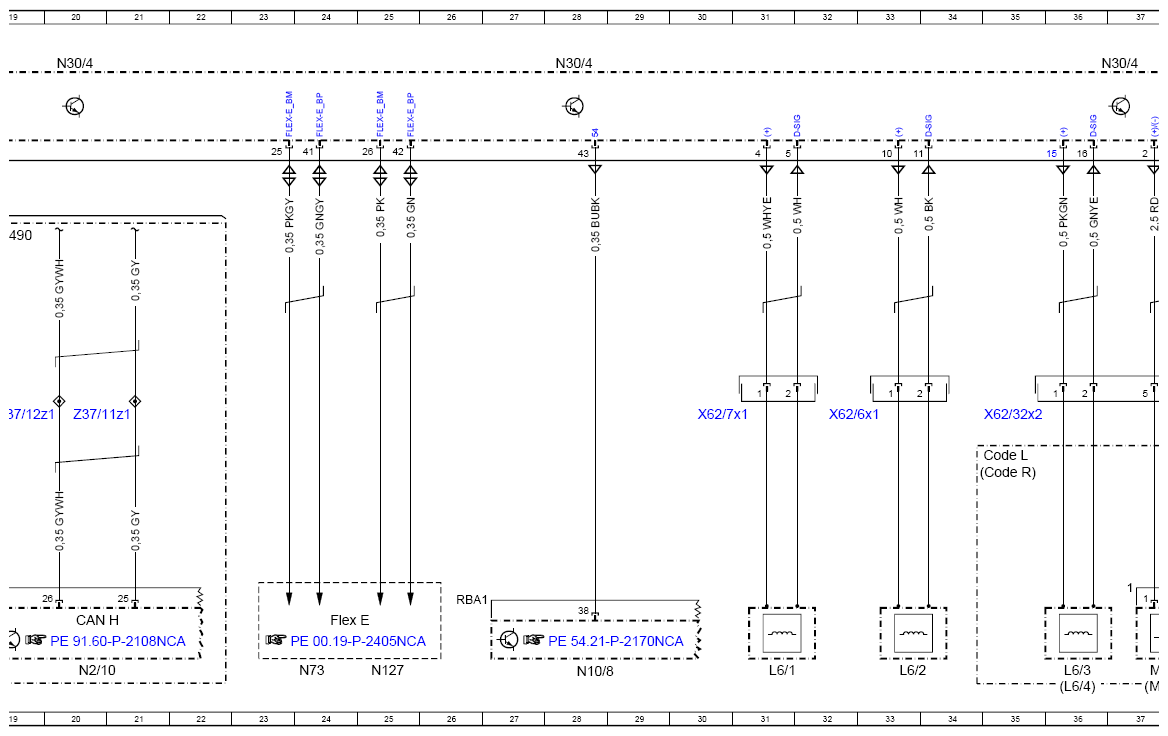

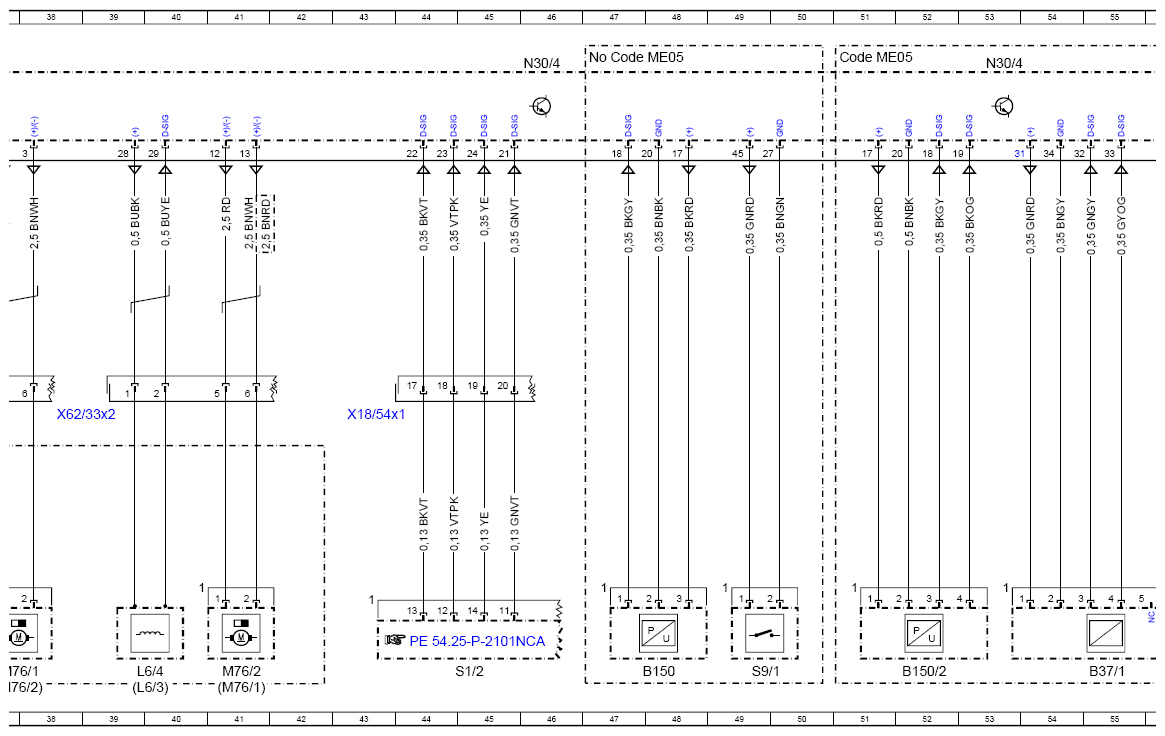

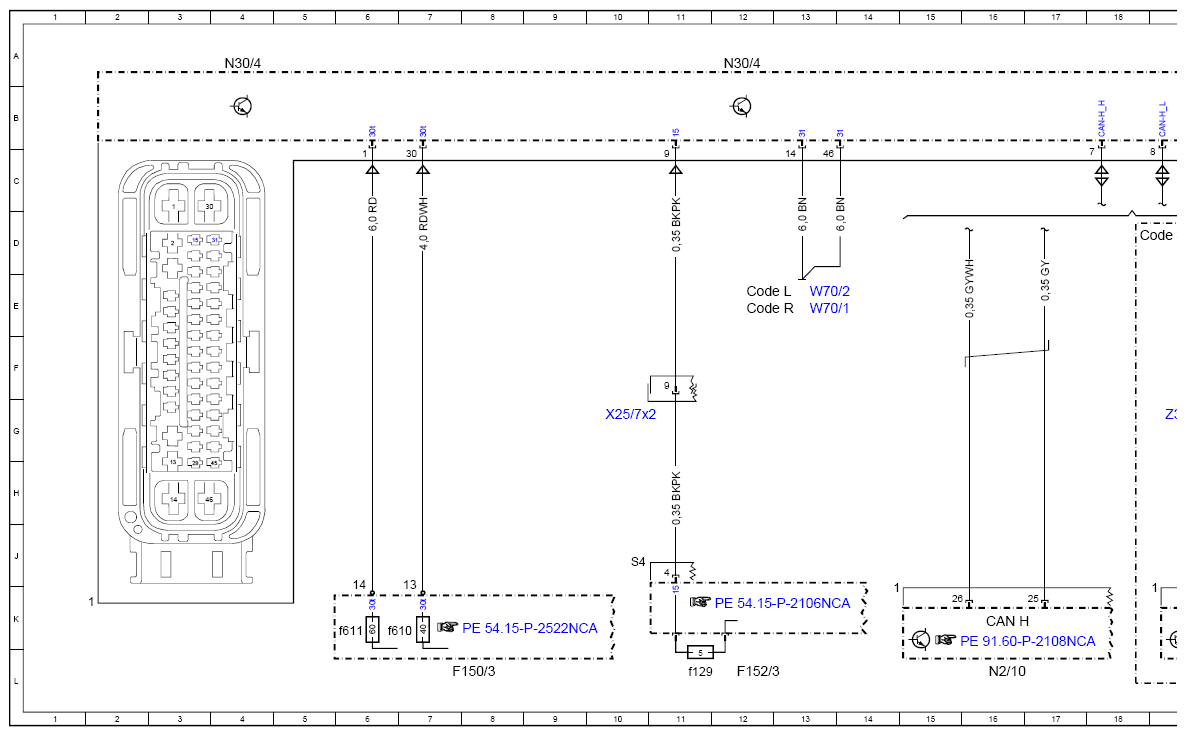

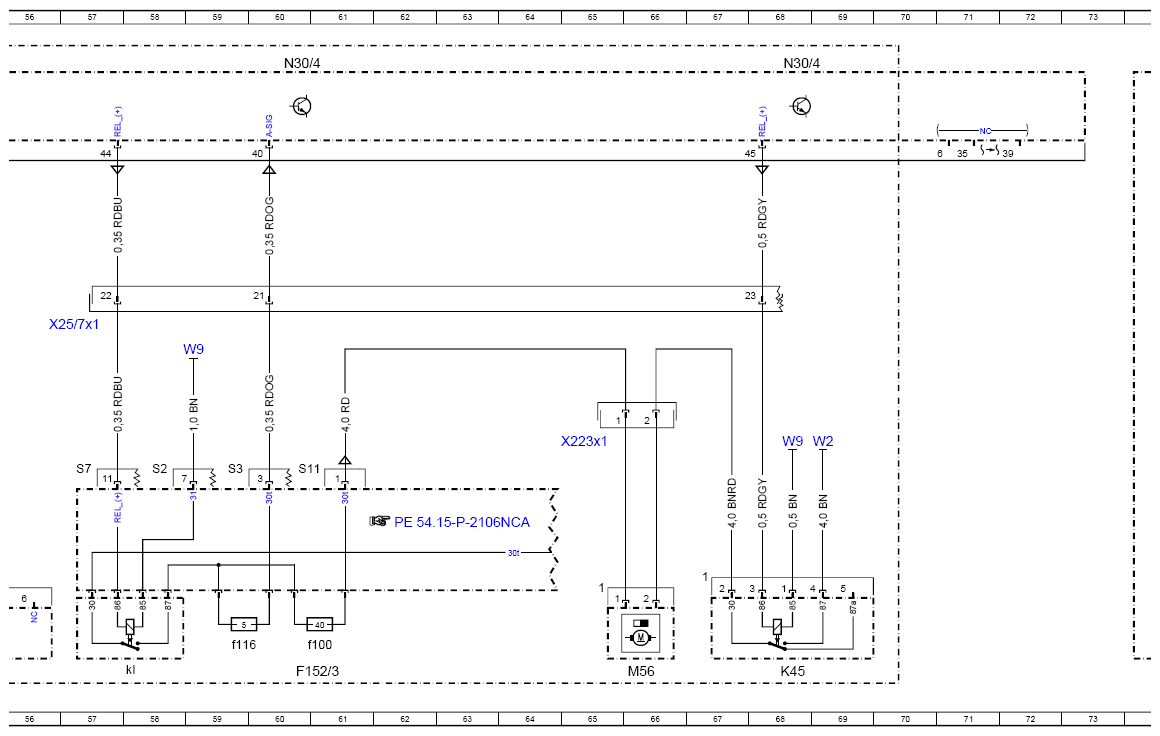

Wiring Diagram For Electronic Stability Program (ESP(R)) - PE42.45-P-2201-97NCA
Model 167 Control unit N30/4
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 96L |
| B150 | Brake vacuum sensor | 48L |
| B150/2 | Dual brake vacuum sensor | 52L |
| B37/1 | Pedal angle sensor | 55L |
| CAN H | Vehicle dynamics CAN | 16K |
| CAN H | Vehicle dynamics CAN | 20K |
| Code 490 | Electrohydraulic suspension | 18D |
| Code L | LEFT-HAND DRIVE | 12E |
| Code L | LEFT-HAND DRIVE | 35G |
| Code R | RIGHT-HAND DRIVE | 12E |
| Code R | RIGHT-HAND DRIVE | 34H |
| F150/3 | Engine compartment prefuse box | 8L |
| F150/3f610 | Electrical fuse 610 | 6K |
| F150/3f611 | Electrical fuse 611 | 6K |
| F152/3 | Engine compartment fuse and relay module | 12L |
| F152/3 | Engine compartment fuse and relay module | 60L |
| F152/3f100 | Fuse 100 | 61K |
| F152/3f116 | Fuse 116 | 59K |
| F152/3f129 | Fuse 129 | 11L |
| F152/3kI | Vacuum pump relay | 58L |
| Flex E | Chassis FlexRay | 24K |
| K45 | Brake booster vacuum pump relay | 68L |
| L6/1 | Left front axle rpm sensor | 31L |
| L6/2 | Right front axle rpm sensor | 33L |
| L6/3 | Left rear axle rpm sensor | 36L |
| L6/3 | Left rear axle rpm sensor | 39L |
| L6/4 | Right rear axle rpm sensor | 39L |
| L6/4 | Right rear axle rpm sensor | 36L |
| M56 | Electric vacuum pump | 66L |
| M76/1 | Left electric parking brake actuator motor | 37L |
| M76/1 | Left electric parking brake actuator motor | 41L |
| M76/2 | Right electric parking brake actuator motor | 41L |
| M76/2 | Right electric parking brake actuator motor | 37L |
| N10/8 | Rear central control unit | 28L |
| N127 | Drivetrain control unit | 25L |
| N2/10 | Supplemental restraint system control unit | 16L |
| N2/10 | Supplemental restraint system control unit | 20L |

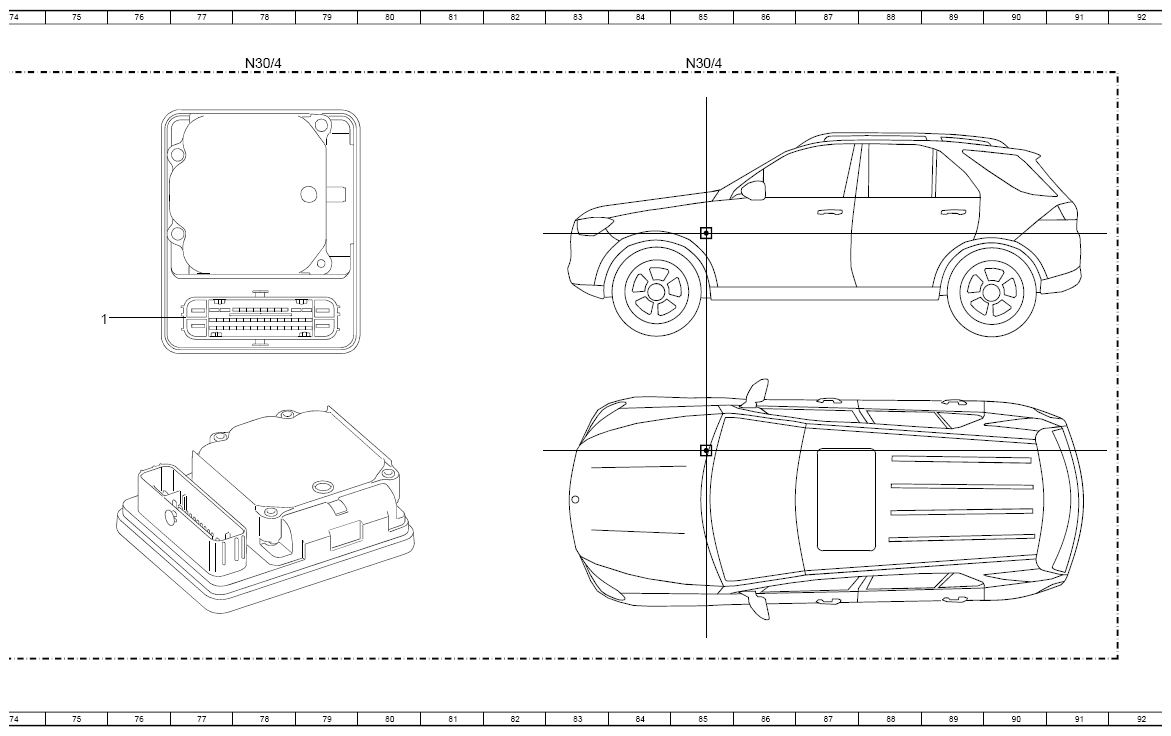

| N30/4 | Electronic Stability Program (ESP®) control unit | 4A |
| N30/4 | Electronic Stability Program (ESP®) control unit | 78A |
| N30/4 | Electronic Stability Program (ESP®) control unit | 85A |
| N30/4 | Electronic Stability Program (ESP®) control unit | 12A |
| N30/4 | Electronic Stability Program (ESP®) control unit | 20A |
| N30/4 | Electronic Stability Program (ESP®) control unit | 28A |
| N30/4 | Electronic Stability Program (ESP®) control unit | 37A |
| N30/4 | Electronic Stability Program (ESP®) control unit | 46A |
| N30/4 | Electronic Stability Program (ESP®) control unit | 53A |
| N30/4 | Electronic Stability Program (ESP®) control unit | 60A |
| N30/4 | Electronic Stability Program (ESP®) control unit | 68A |
| N73 | Electronic ignition switch control unit | 24L |
| S1/2 | Exterior lights and electric parking brake switch group | 45L |
| S9/1 | Stop lamp switch | 49L |
| W2 | Right front ground point at lamp unit | 69G |
| W70/1 | Left ESP® ground point | 13E |
| W70/2 | Right ESP® ground point | 13E |
| W9 | Left front ground point (at lamp unit) | 59F |
| W9 | Left front ground point (at lamp unit) | 68G |
| X18/54x1 | Front passenger cockpit/interior wiring harness electrical connector | 43G |
| X223x1 | Vacuum pump electrical connector | 65G |
| X25/7x1 | Engine compartment/interior wiring harness electrical connector | 57E |
| X25/7x2 | Engine compartment/interior wiring harness electrical connector | 10G |
| X62/32x2 | Rear axle electrical connector, left distributor | 35G |
| X62/33x2 | Rear axle electrical connector, right distributor | 39G |
| X62/6x1 | Front axle electrical connector, right distributor | 32G |
| X62/7x1 | Front axle electrical connector, left distributor | 30G |
| Z37/11z1 | Vehicle dynamics CAN (low) connector sleeve | 20G |
| Z37/12z1 | Vehicle dynamics CAN (high) connector sleeve | 19G |
