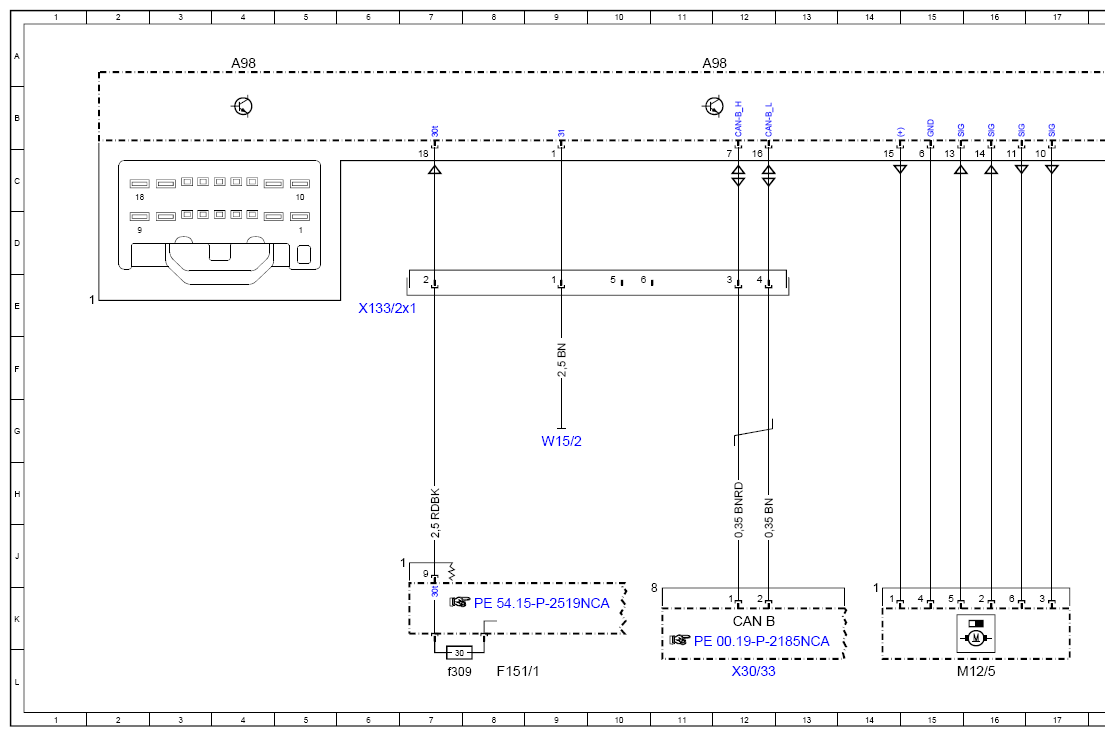

Wiring Diagram For Panoramic Sliding Sunroof Control Module - PE77.20-P-2104-97NCA
WARNING: This page does not describe the selected car, but rather 18 other vehicles, including the 2025 Mercedes-Benz Maybach GLS600, 2025 Mercedes-Benz GLS63 AMG, 2024 Mercedes-Benz Maybach GLS600, 2024 Mercedes-Benz GLS63 AMG, and 2023 Mercedes-Benz Maybach GLS600. However, it is still accessible from the selected car via links, so may be relevant.
Model 167
With Code 413 (Automatic panoramic sliding sunroof)

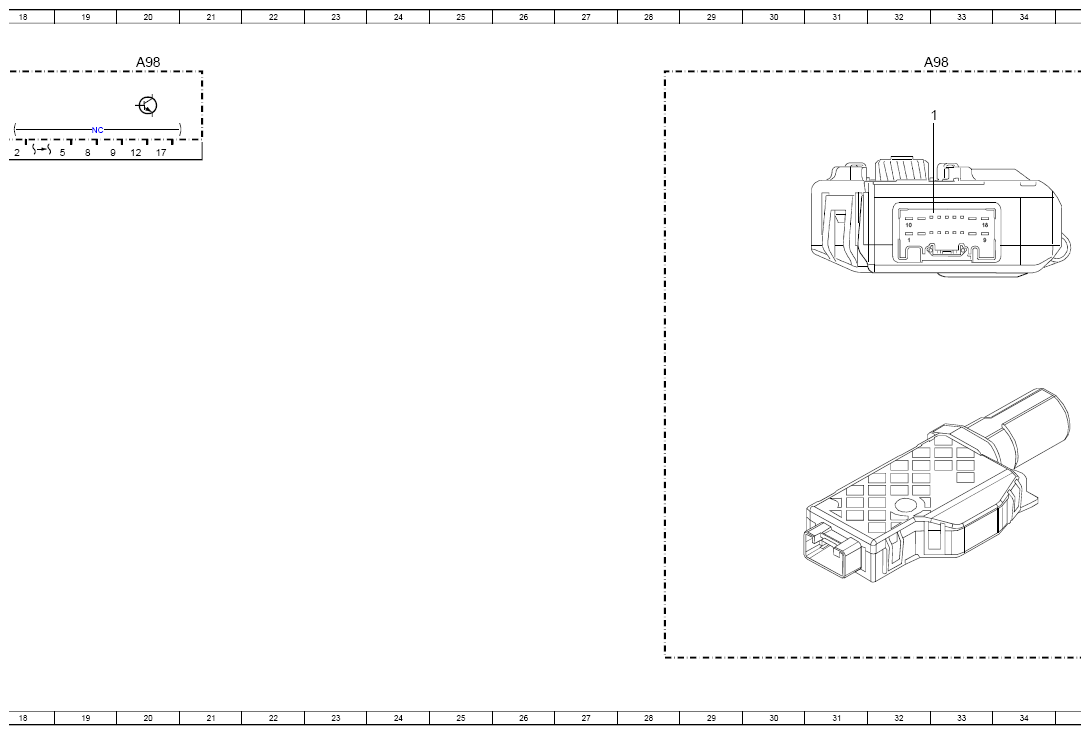

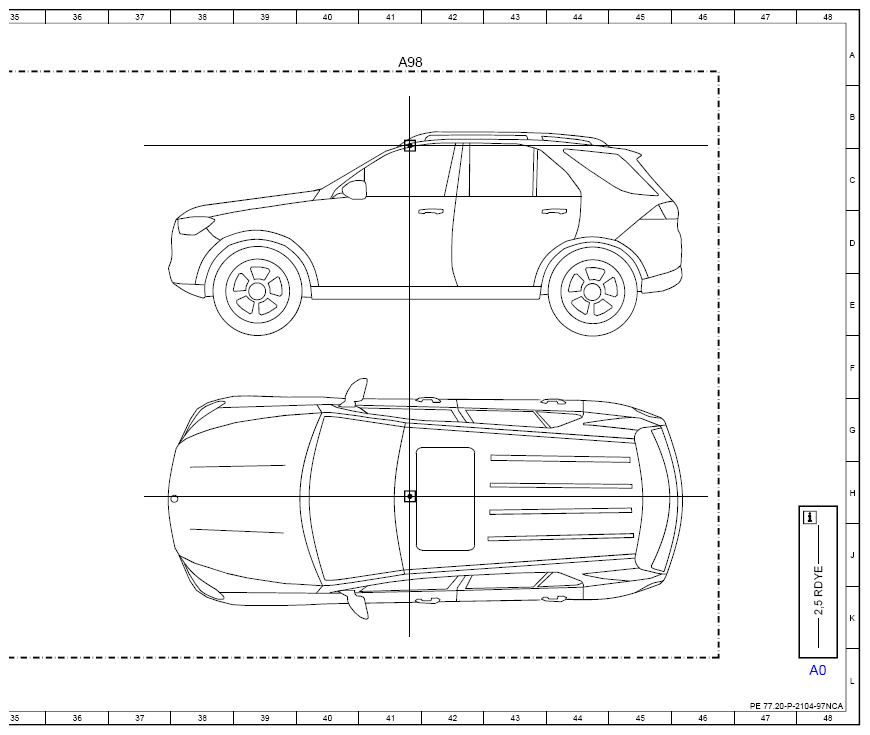

Control module A98
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 48L |
| A98 | Panoramic sliding sunroof control module | 4A |
| A98 | Panoramic sliding sunroof control module | 33A |
| A98 | Panoramic sliding sunroof control module | 41A |
| A98 | Panoramic sliding sunroof control module | 11A |
| A98 | Panoramic sliding sunroof control module | 20A |
| CAN B | Interior CAN | 12K |
| F151/1 | - | 8L |
| F151/1f309 | Fuse 309 | 7L |
| M12/5 | Panoramic sliding roof roller sun blind drive unit | 16L |
| W15/2 | Left footwell ground point | 9G |
| X133/2x1 | Sliding roof electrical connector | 6E |
| X30/33 | Right interior CAN (CAN B) potential distributor electrical connector | 12L |
