Connector Separation Point Wiring Diagram - PE54.18-P-2300-97FBI
WARNING: This page is about a different car, the 2023 Mercedes-Benz GLC300, 2022 Mercedes-Benz GLC300, 2021 Mercedes-Benz GLC300, 2020 Mercedes-Benz GLC350e, and 2020 Mercedes-Benz GLC300. However, it is still accessible from the selected car via links, so may be relevant.
Model 205 up to model year 2019
X4/37, X138/1, X62/32, X62/33, X62/6, X62/7, X8/4
Model 253 (except 253.99) up to model year 2020
X4/37, X138/1, X62/32, X62/33, X62/6, X62/7, X8/4
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 113L |
| A26/17 | Head unit | 100L |
| B22/7 | Left rear level sensor | 23L |
| B84/10 | Rear end 360° camera | 109L |
| B84/3 | Backup camera | 103A |
| B84/3x2 | Reversing camera electrical connector 2 | 99E |
| Code 218 | Backup camera | 98A |
| Code 483 | Dynamic handling package 2.0 incl. ADS+ | 31H |
| Code 483 | Dynamic handling package 2.0 incl. ADS+ | 54H |
| Code 483 | Dynamic handling package 2.0 incl. ADS+ | 28A |
| Code 483 | Dynamic handling package 2.0 incl. ADS+ | 51A |
| Code 489 | AIR BODY CONTROL | 36H |
| Code 489 | AIR BODY CONTROL | 28A |
| Code 489 | AIR BODY CONTROL | 51A |
| Code 489 | AIR BODY CONTROL | 59H |
| Code 631 | Static LED headlamp, left-hand traffic | 22B |
| Code 632 | Static LED headlamp, right-hand traffic | 22C |
| Code 640 | High Performance LED | 22A |
| Code 641 | Dynamic LED headlamps, left-hand traffic | 22B |
| Code 642 | Dynamic LED headlamps, right-hand traffic | 22B |
| Code 876 | Interior lights package | 14F |
| Code U63 | Driving school package | 14F |
| E1 | Left front lamp unit | 26A |
| E20/18 | Front center console cup holder ambiance illumination | 19L |
| F32/3 | Engine compartment Pre-fuse box | 8A |
| F32/3f10 | Fuse 10 | 6B |
| F32/4 | Vehicle interior Pre-fuse box | 3L |
| F32/4 | Vehicle interior Pre-fuse box | 7L |
| K40/5 | Rear fuse and relay module | 14A |
| K40/5f447 | Fuse 447 | 13A |
| L6/1 | Left front axle RPM sensor | 90L |
| L6/2 | Right front axle RPM sensor | 85L |
| L6/3 | Left rear axle RPM sensor | 45L |
| L6/4 | Right rear axle RPM sensor | 50L |
| M76/1 | Left electric parking brake actuator motor | 35L |
| M76/1 | Left electric parking brake actuator motor | 41L |
| M76/2 | Right electric parking brake actuator motor | 64L |
| M76/2 | Right electric parking brake actuator motor | 58L |
| N10/6 | Front SAM control unit | 17L |
| N10/6 | Front SAM control unit | 80A |
| N10/8 | Rear SAM control unit | 69A |

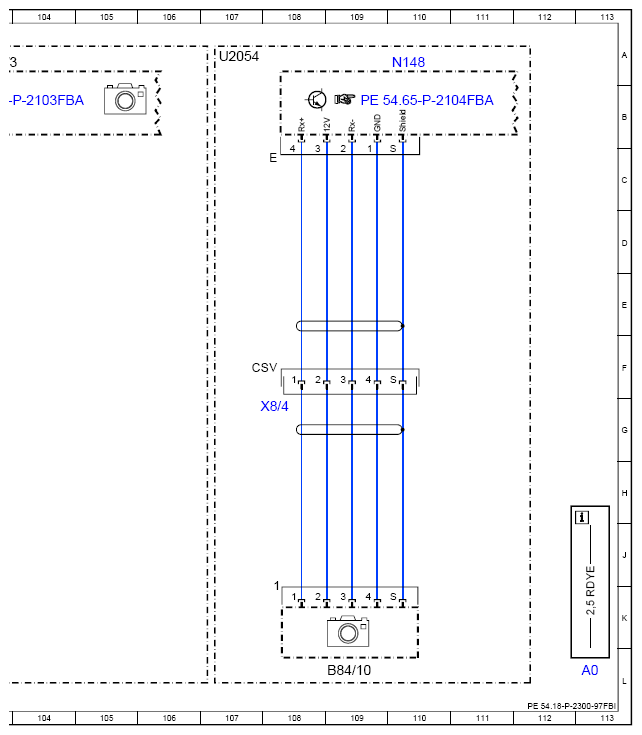

| N148 | 360° camera control unit | 110A |
| N30/4 | Electronic Stability Program control unit | 47A |
| N30/4 | Electronic Stability Program control unit | 41A |
| N30/4 | Electronic Stability Program control unit | 41A |
| N30/4 | Electronic Stability Program control unit | 47A |
| N30/4 | Electronic Stability Program control unit | 47A |
| N30/4 | Electronic Stability Program control unit | 64A |
| N30/4 | Electronic Stability Program control unit | 64A |
| N30/4 | Electronic Stability Program control unit | 87A |
| N51/3 | AIR BODY CONTROL control unit | 56A |
| N51/3 | AIR BODY CONTROL control unit | 56A |
| N51/3 | AIR BODY CONTROL control unit | 33A |
| N51/3 | AIR BODY CONTROL control unit | 33A |
| N51/3 | AIR BODY CONTROL control unit | 75A |
| N51/3 | AIR BODY CONTROL control unit | 95A |
| N83/1 | DC/DC converter control unit | 3A |
| R3 | Front cigarette lighter with ashtray illumination | 21L |
| S10/2 | Right front brake wear sensor | 79L |
| S10/4 | Right rear brake wear sensor | 69L |
| U1253 | Valid for model 253 | 36H |
| U1253 | Valid for model 253 | 28B |
| U1253 | Valid for model 253 | 37A |
| U1253 | Valid for model 253 | 43B |
| U1253 | Valid for model 253 | 51B |
| U1253 | Valid for model 253 | 59H |
| U1253 | Valid for model 253 | 70C |
| U1253 | Valid for model 253 | 61A |
| U165 | Valid for AMG | 43A |
| U165 | Valid for AMG | 82A |
| U2054 | Valid for model 205.4 | 98A |
| U2054 | Valid for model 205.4 | 107A |
| U514 | Not valid for AIRMATIC | 22B |
| U514 | Not valid for AIRMATIC | 22A |
| U986 | Not valid for AMG | 37A |
| U986 | Not valid for AMG | 43A |
| U986 | Not valid for AMG | 61A |
| U986 | Not valid for AMG | 82A |
| W12/1 | Right center console ground point | 12H |
| W3/8 | Right rear wheel well ground point | 69D |
| W7 | Right wheelhouse trunk ground point | 71D |
| X138/1 | Front center console electrical connector | 19H |
| X25/7 | Engine compartment/frame floor assembly electrical connector | 23E |
| X25/7 | Engine compartment/frame floor assembly electrical connector | 80F |

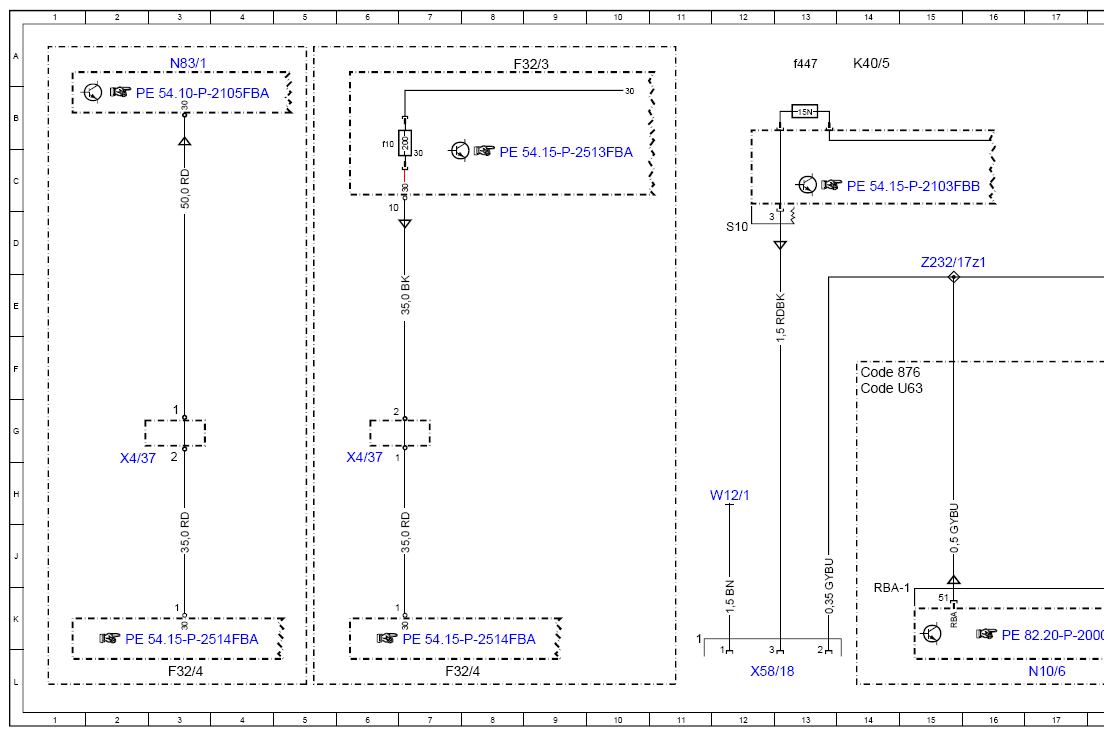

| X4/37 | Terminal block (circuit 30) | 2H |
| X4/37 | Terminal block (circuit 30) | 6H |
| X58/18 | Right rear center console 12V socket | 12L |

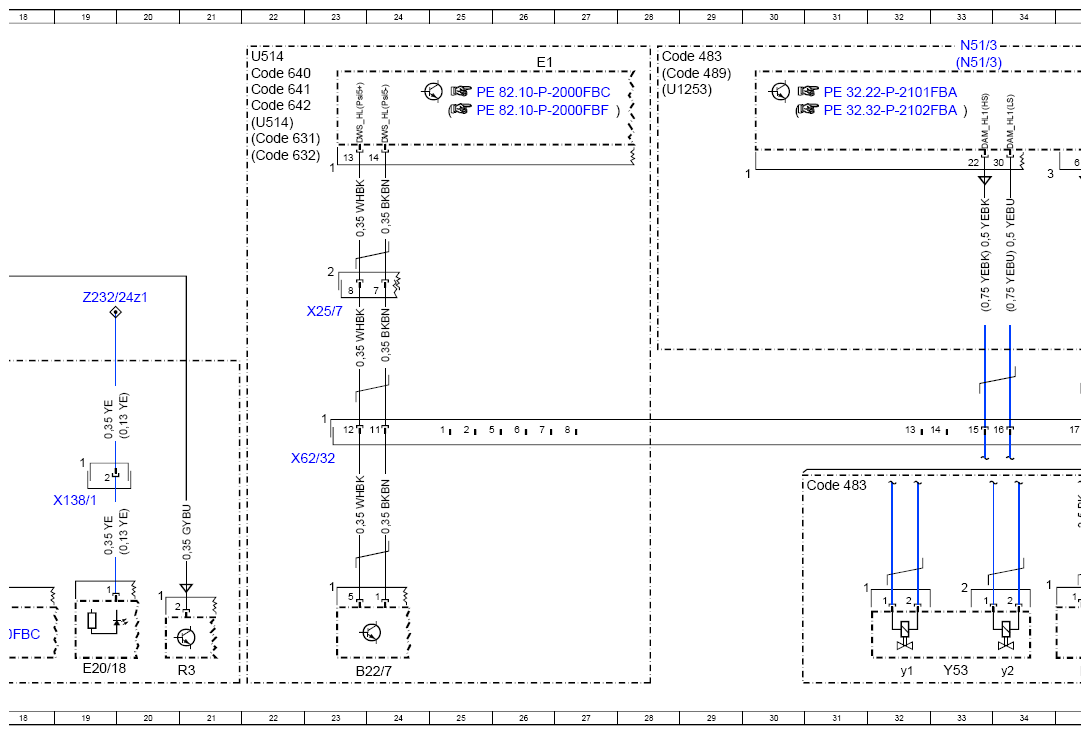

| X62/32 | Rear axle electrical connector, left distributor | 23H |

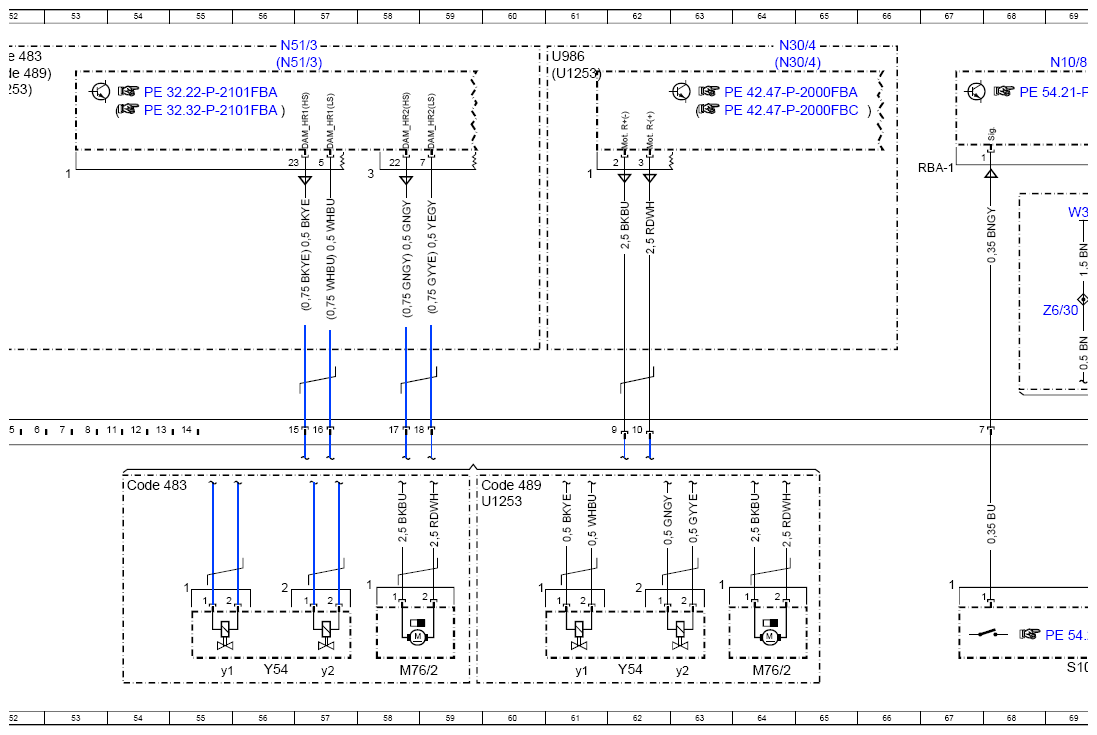

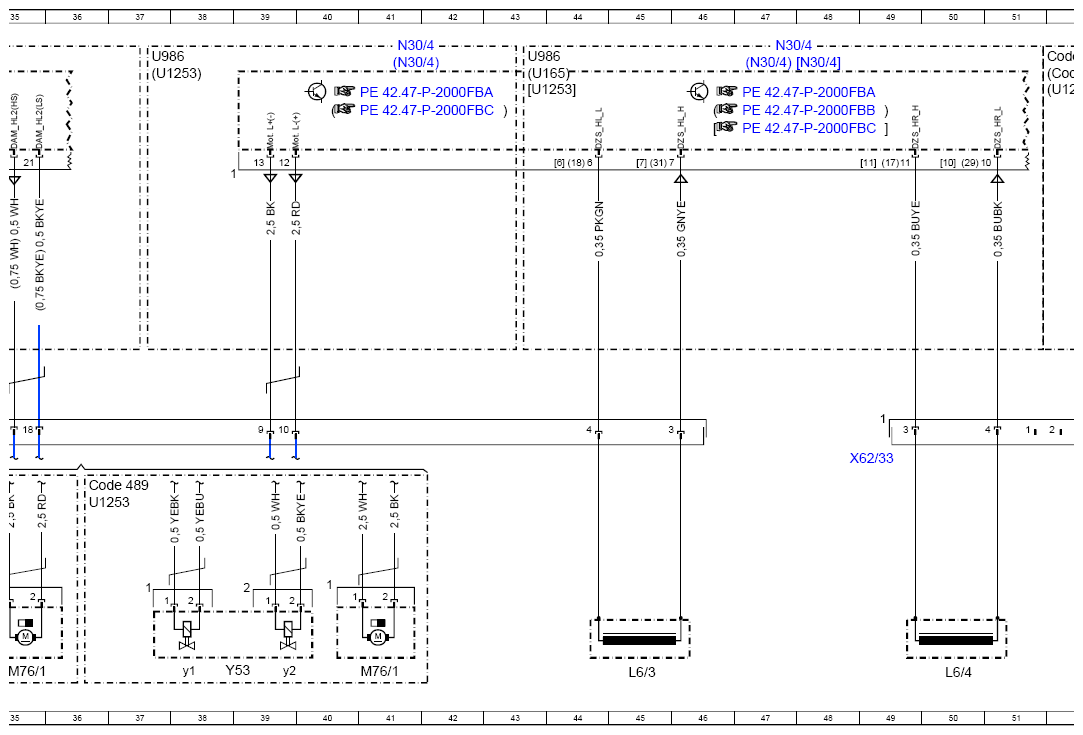

| X62/33 | Rear axle electrical connector, right distributor | 49H |

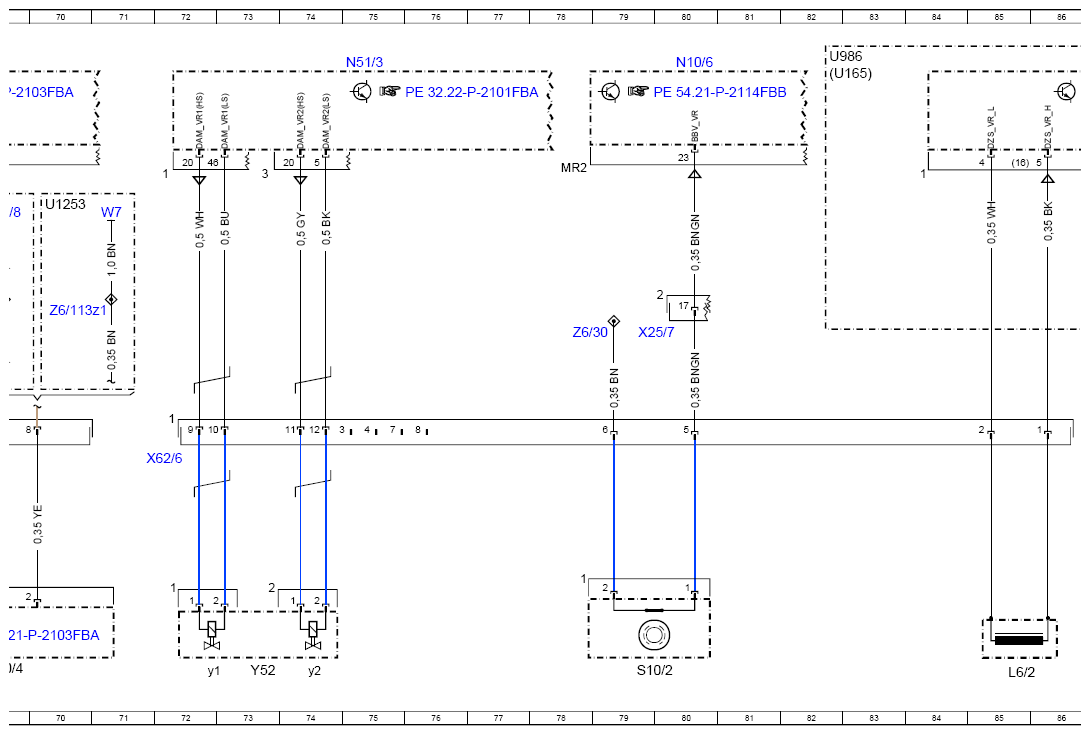

| X62/6 | Front axle electrical connector, right distributor | 72H |

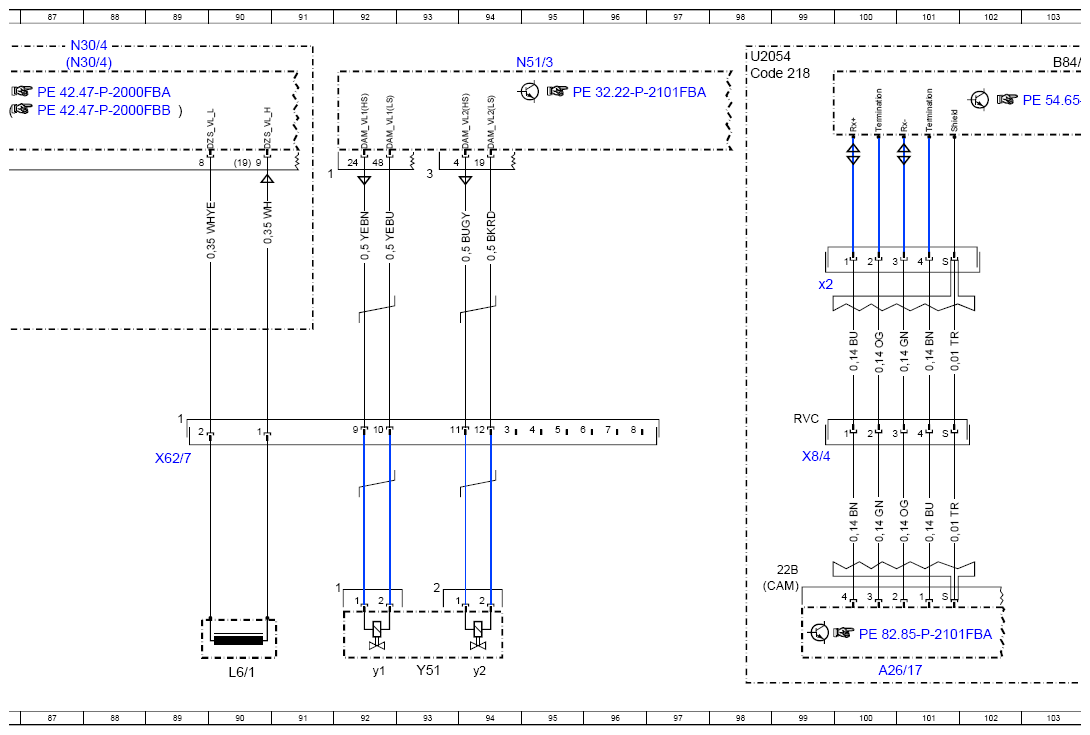

| X62/7 | Front axle electrical connector, left distributor | 89H |
| X8/4 | Trunk lid/liftgate electrical connector | 99H |
| X8/4 | Trunk lid/liftgate electrical connector | 108G |
| Y51 | Left front axle damping valve unit | 93L |
| Y51y1 | Solenoid valve 1, front left | 92L |
| Y51y2 | Solenoid valve 2, front left | 94L |
| Y52 | Right front axle damping valve unit | 73L |
| Y52y1 | Solenoid valve 1, front right | 72L |
| Y52y2 | Solenoid valve 2, front right | 74L |
| Y53 | Left rear axle damping valve unit | 38L |
| Y53 | Left rear axle damping valve unit | 33L |
| Y53y1 | Solenoid valve 1, rear left | 38L |
| Y53y1 | Solenoid valve 1, rear left | 32L |
| Y53y2 | Solenoid valve 2, rear left | 34L |
| Y53y2 | Solenoid valve 2, rear left | 39L |
| Y54 | Right rear axle damping valve unit | 56L |
| Y54 | Right rear axle damping valve unit | 62L |
| Y54y1 | Solenoid valve 1, rear right | 55L |
| Y54y1 | Solenoid valve 1, rear right | 61L |
| Y54y2 | Solenoid valve 2, rear right | 63L |
| Y54y2 | Solenoid valve 2, rear right | 57L |
| Z232/17z1 | Center console ambiance illumination connector sleeve (yellow) | 15D |
| Z232/24z1 | Ambiance illumination footwell connector sleeve (yellow) | 19E |
| Z6/113z1 | Rear seat ground point connector sleeve | 70E |
| Z6/30 | Circuit 31 connector sleeve | 69E |
| Z6/30 | Circuit 31 connector sleeve | 78F |
