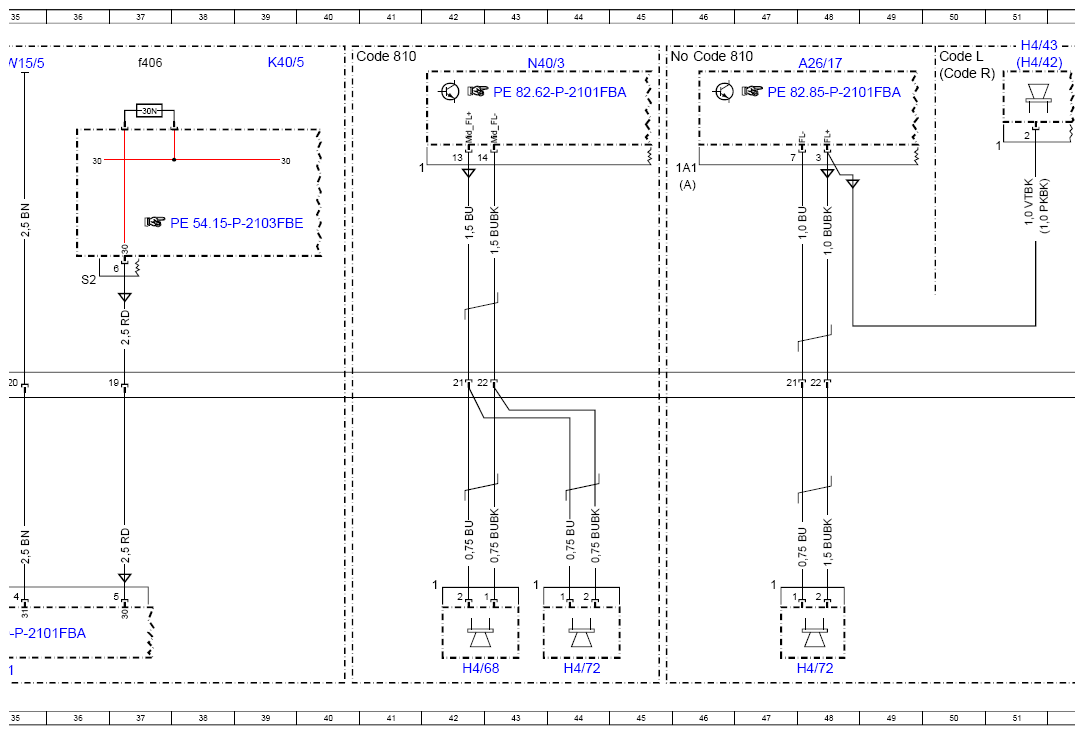

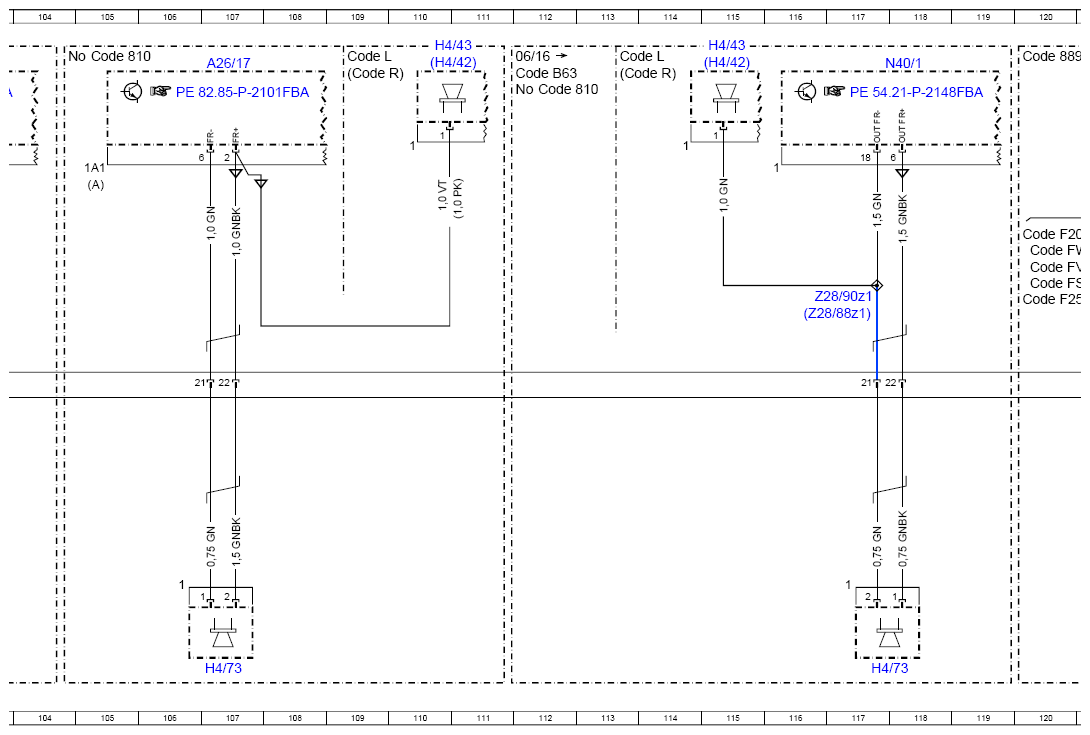

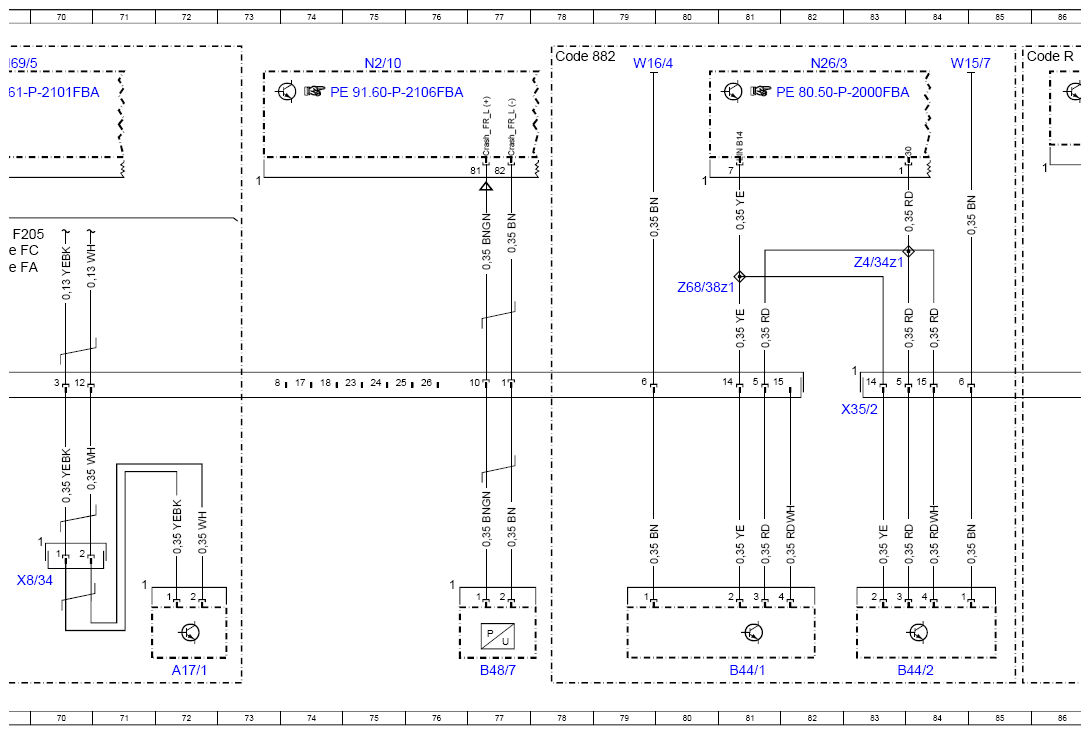

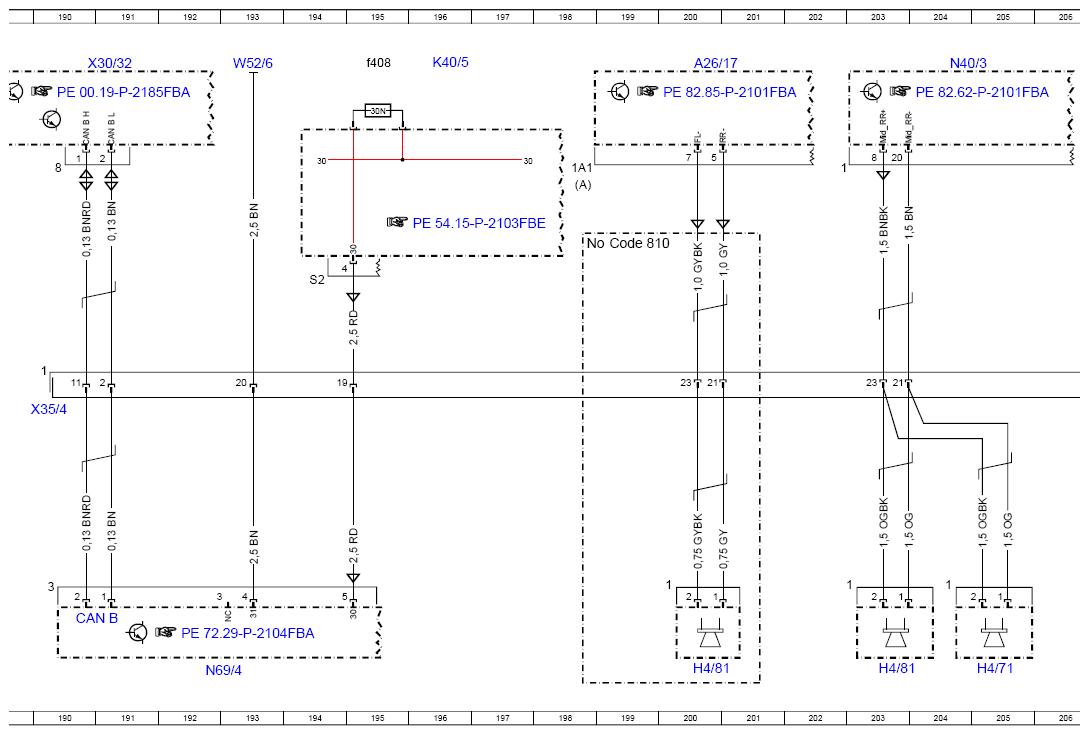

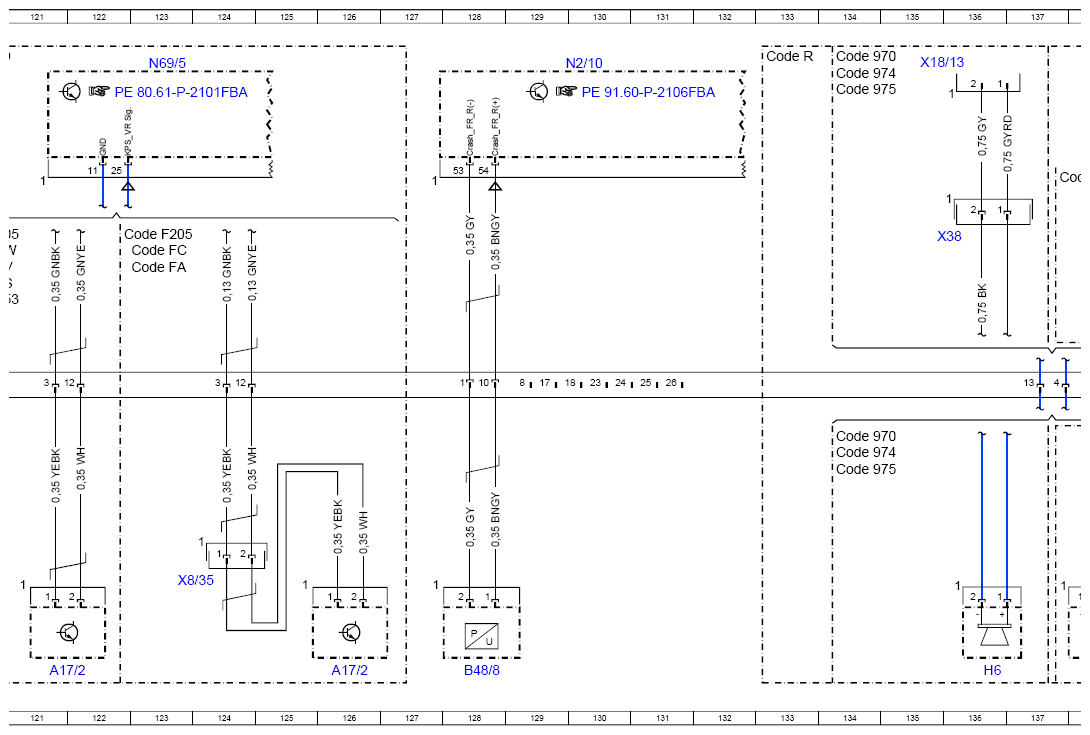

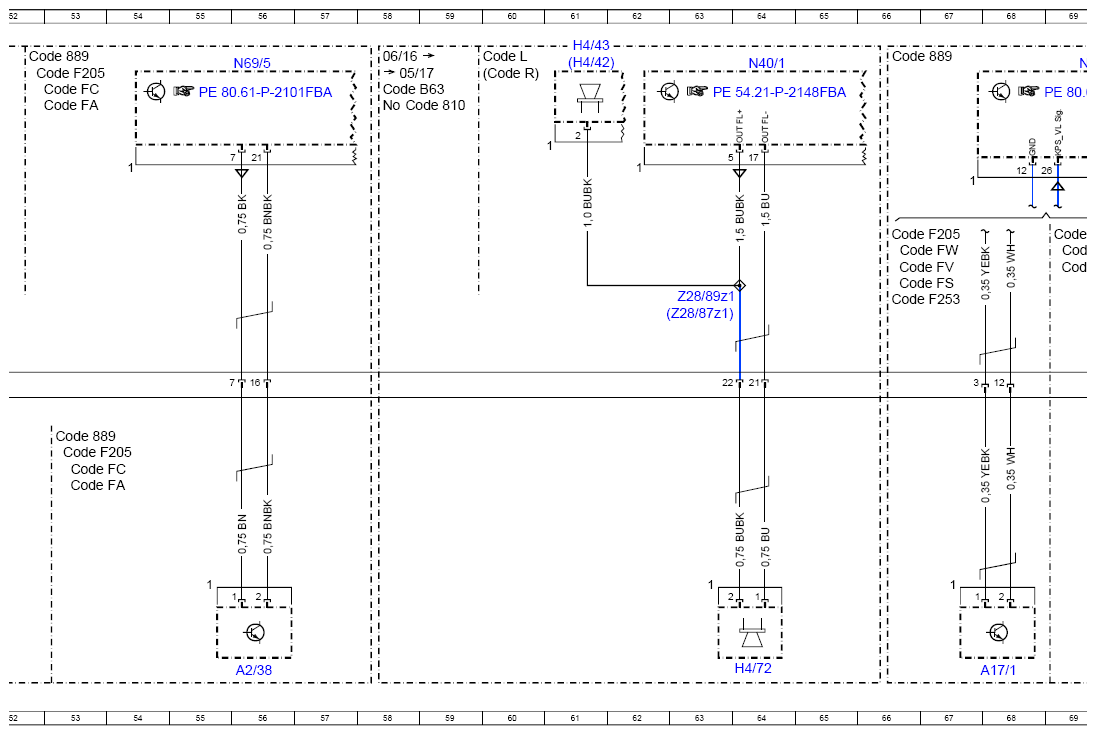

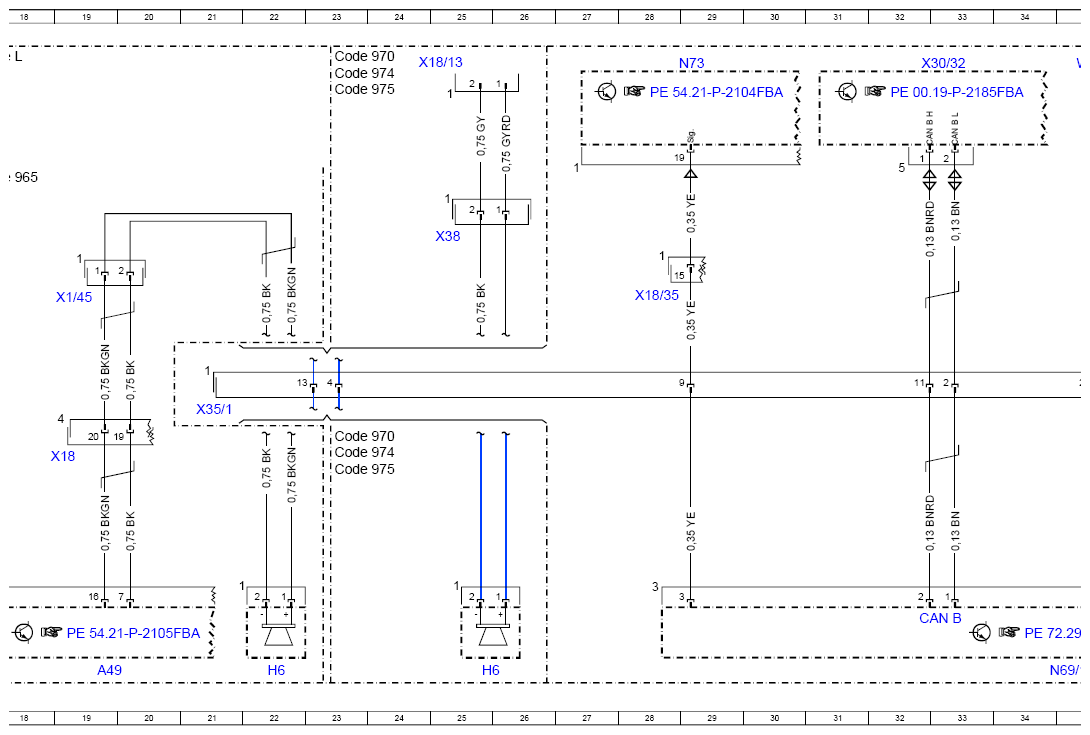

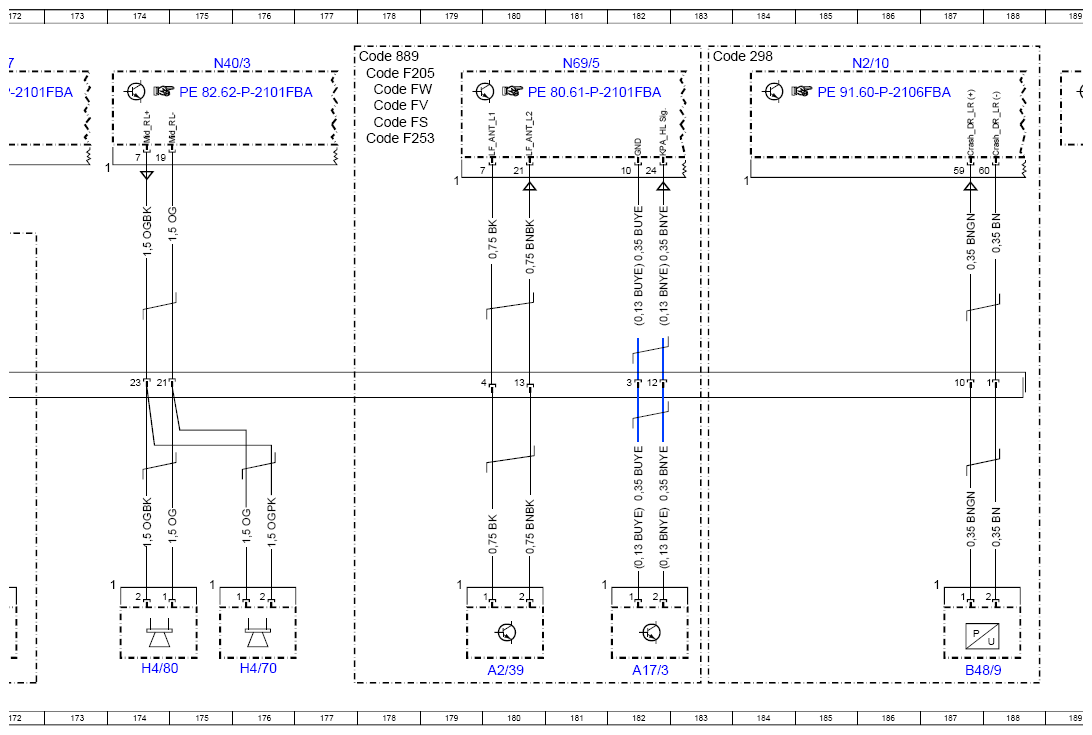

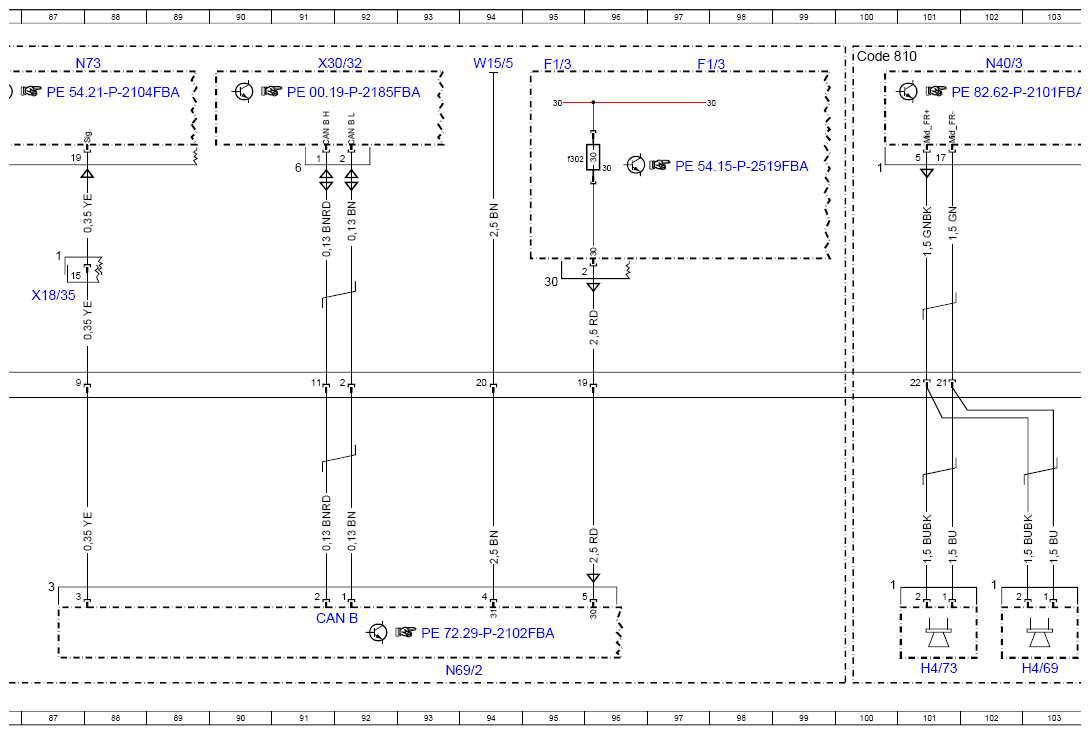

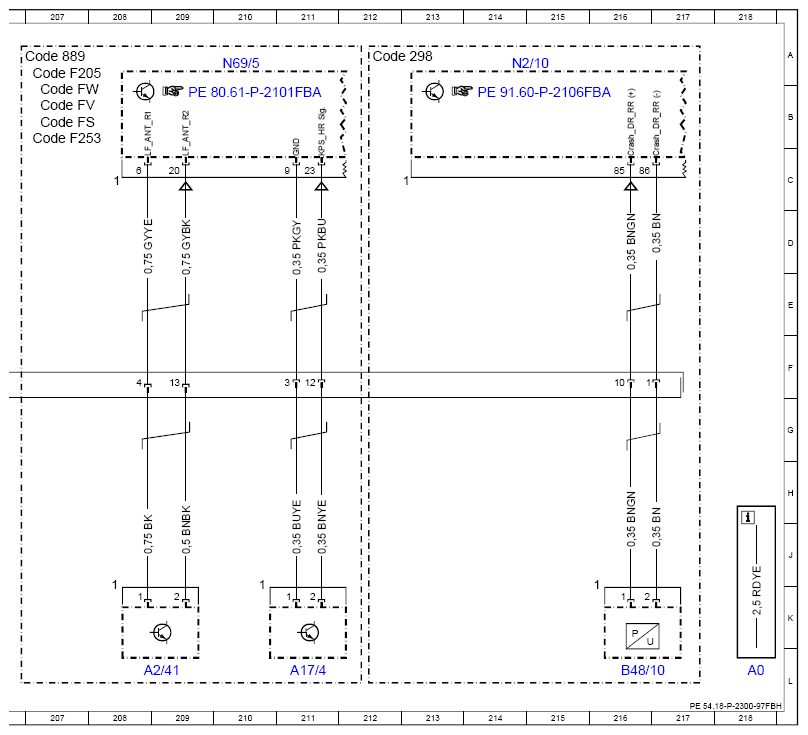

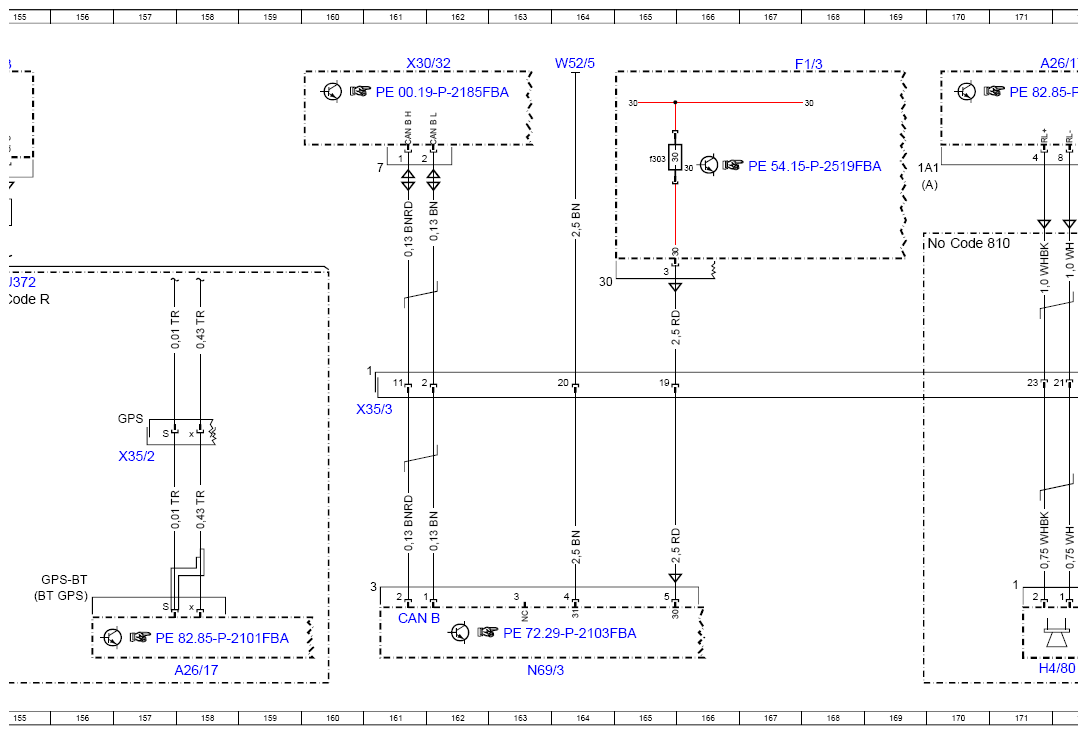

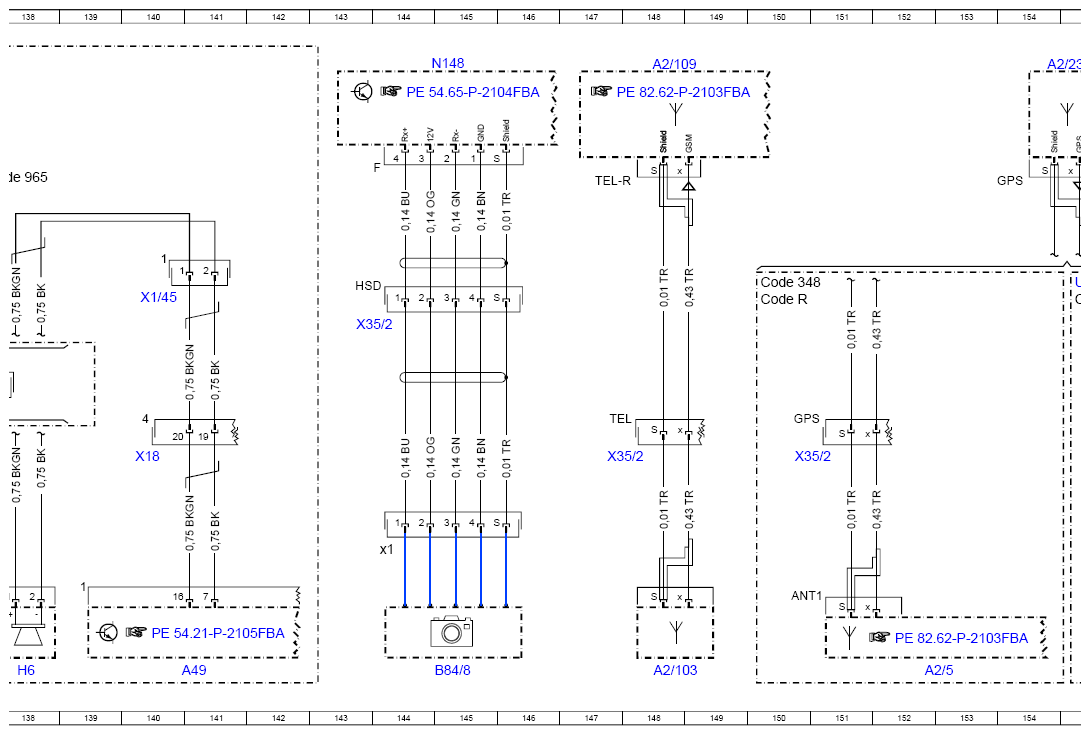

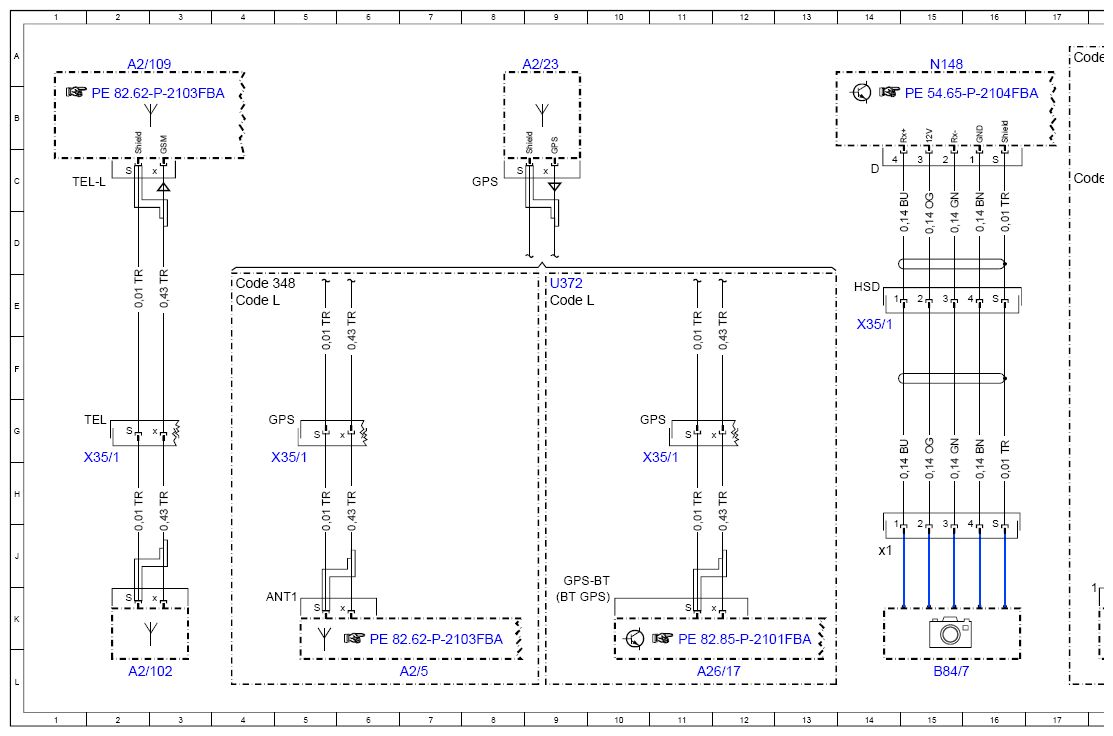

Connector Separation Point Wiring Diagram - PE54.18-P-2300-97FBH
WARNING: This page is about a different car, the 2023 Mercedes-Benz GLC300, 2022 Mercedes-Benz GLC300, 2021 Mercedes-Benz GLC300, 2020 Mercedes-Benz GLC350e, and 2020 Mercedes-Benz GLC300. However, it is still accessible from the selected car via links, so may be relevant.
Model 205 up to model year 2019
X35/1, X35/2, X35/3, X35/4
Model 253 (except 253.99) up to model year 2020
X35/1, X35/2, X35/3, X35/4
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 218L |
| A17/1 | Left front KEYLESS GO door handle | 68L |
| A17/1 | Left front KEYLESS GO door handle | 72L |
| A17/2 | Right front KEYLESS GO door handle | 121L |
| A17/2 | Right front KEYLESS GO door handle | 126L |
| A17/3 | Left rear KEYLESS GO door handle | 182L |
| A17/4 | Right rear KEYLESS GO door handle | 211L |
| A2/102 | Driver-side telephone antenna | 2L |
| A2/103 | Passenger-side telephone antenna | 148L |
| A2/109 | Telephone antenna splitter | 2A |
| A2/109 | Telephone antenna splitter | 148A |
| A2/23 | GPS antenna | 9A |
| A2/23 | GPS antenna | 154A |
| A2/38 | Left front door KEYLESS-GO antenna | 56L |
| A2/39 | Left rear door KEYLESS GO antenna | 180L |
| A2/41 | Right rear door KEYLESS GO antenna | 208L |
| A2/5 | Global positioning system antenna splitter | 7L |
| A2/5 | Global positioning system antenna splitter | 152L |
| A26/17 | Head unit | 11L |
| A26/17 | Head unit | 48A |
| A26/17 | Head unit | 107A |
| A26/17 | Head unit | 158L |
| A26/17 | Head unit | 171A |
| A26/17 | Head unit | 200A |
| A49 | Two-way radio | 19L |
| A49 | Two-way radio | 141L |
| B44/1 | Left front door interior protection sensor | 81L |
| B44/2 | Right front door interior protection sensor | 84L |
| B48/10 | Right rear door pressure sensor | 216L |
| B48/7 | Driver door pressure sensor | 77L |
| B48/8 | Front passenger door pressure sensor | 128L |
| B48/9 | Left rear door pressure sensor | 187L |
| B84/7 | Left outside mirror 360° camera | 15L |
| B84/7x1 | Left outside mirror 360° camera electrical connector | 14J |
| B84/8 | Right outside mirror 360° camera | 145L |
| B84/8x1 | Right outside mirror 360° camera electrical connector | 144J |
| CAN B | Interior CAN | 33K |
| CAN B | Interior CAN | 91K |
| CAN B | Interior CAN | 161K |
| CAN B | Interior CAN | 190K |
| Code 298 | Rear safety package | 183A |
| Code 298 | Rear safety package | 212A |
| Code 348 | Emergency call/assistance system | 4E |
| Code 348 | Emergency call/assistance system | 150E |
| Code 810 | Sound system | 40A |
| Code 810 | Sound system | 58B |
| Code 810 | Sound system | 46A |
| Code 810 | Sound system | 100A |
| Code 810 | Sound system | 105A |
| Code 810 | Sound system | 170D |
| Code 810 | Sound system | 112B |
| Code 810 | Sound system | 199D |
| Code 882 | Interior protection and tow-away protection | 78A |
| Code 889 | KEYLESS-GO | 53G |
| Code 889 | KEYLESS-GO | 52A |
| Code 889 | KEYLESS-GO | 66A |
| Code 889 | KEYLESS-GO | 120A |
| Code 889 | KEYLESS-GO | 177A |
| Code 889 | KEYLESS-GO | 206A |
| Code 965 | Taxi/rental car - Pre-installation | 17C |
| Code 965 | Taxi/rental car - Pre-installation | 137C |
| Code 970 | Police emergency vehicles | 23G |
| Code 970 | Police emergency vehicles | 23A |
| Code 970 | Police emergency vehicles | 134G |
| Code 970 | Police emergency vehicles | 134A |
| Code 974 | Fire department lead emergency vehicle preinstallation | 23G |
| Code 974 | Fire department lead emergency vehicle preinstallation | 23A |
| Code 974 | Fire department lead emergency vehicle preinstallation | 134G |
| Code 974 | Fire department lead emergency vehicle preinstallation | 134A |
| Code 975 | Emergency physician vehicle preinstallation | 23H |
| Code 975 | Emergency physician vehicle preinstallation | 23B |
| Code 975 | Emergency physician vehicle preinstallation | 134H |
| Code 975 | Emergency physician vehicle preinstallation | 134B |
| Code B63 | AMG eSound | 58B |
| Code B63 | AMG eSound | 112A |
| Code F205 | MODEL SERIES 205 | 53G |
| Code F205 | MODEL SERIES 205 | 66D |
| Code F205 | MODEL SERIES 205 | 69D |
| Code F205 | MODEL SERIES 205 | 52A |
| Code F205 | MODEL SERIES 205 | 122D |
| Code F205 | MODEL SERIES 205 | 120D |
| Code F205 | MODEL SERIES 205 | 178A |
| Code F205 | MODEL SERIES 205 | 207A |
| Code F253 | MODEL SERIES 253 | 66E |
| Code F253 | MODEL SERIES 253 | 178B |
| Code F253 | MODEL SERIES 253 | 120E |
| Code F253 | MODEL SERIES 253 | 207B |
| Code FA | CABRIOLET | 53H |
| Code FA | CABRIOLET | 69D |
| Code FA | CABRIOLET | 53B |
| Code FA | CABRIOLET | 123D |
| Code FC | COUPE | 53H |
| Code FC | COUPE | 69D |
| Code FC | COUPE | 53B |
| Code FC | COUPE | 123D |
| Code FS | STATION WAGON | 66E |
| Code FS | STATION WAGON | 120E |
| Code FS | STATION WAGON | 178B |
| Code FS | STATION WAGON | 207B |
| Code FV | LONG SEDAN | 66D |
| Code FV | LONG SEDAN | 120D |
| Code FV | LONG SEDAN | 178B |
| Code FV | LONG SEDAN | 207B |
| Code FW | SEDAN | 66D |
| Code FW | SEDAN | 120D |
| Code FW | SEDAN | 178B |
| Code FW | SEDAN | 207B |
| Code L | LEFT-HAND DRIVE | 4E |
| Code L | LEFT-HAND DRIVE | 9E |
| Code L | LEFT-HAND DRIVE | 17A |
| Code L | LEFT-HAND DRIVE | 50A |
| Code L | LEFT-HAND DRIVE | 60A |
| Code L | LEFT-HAND DRIVE | 109A |
| Code L | LEFT-HAND DRIVE | 113A |
| Code R | RIGHT-HAND DRIVE | 50A |
| Code R | RIGHT-HAND DRIVE | 60A |
| Code R | RIGHT-HAND DRIVE | 85A |
| Code R | RIGHT-HAND DRIVE | 109A |
| Code R | RIGHT-HAND DRIVE | 150E |
| Code R | RIGHT-HAND DRIVE | 155E |
| Code R | RIGHT-HAND DRIVE | 113A |
| Code R | RIGHT-HAND DRIVE | 133A |
| F1/3 | Passenger-side A-pillar fuse box | 95A |
| F1/3 | Passenger-side A-pillar fuse box | 97A |
| F1/3 | Passenger-side A-pillar fuse box | 167A |
| F1/3f302 | Fuse 302 | 95C |
| F1/3f303 | Fuse 303 | 165C |
| H4/42 | Left footwell woofer | 110A |
| H4/42 | Left footwell woofer | 51A |
| H4/42 | Left footwell woofer | 61A |
| H4/42 | Left footwell woofer | 115A |
| H4/43 | Right footwell woofer | 51A |
| H4/43 | Right footwell woofer | 61A |
| H4/43 | Right footwell woofer | 115A |
| H4/43 | Right footwell woofer | 110A |
| H4/68 | Left front door tweeter | 42L |
| H4/69 | Right front door tweeter | 103L |
| H4/70 | Left rear door/side paneling tweeter | 176L |
| H4/71 | Right rear door/side paneling tweeter | 205L |
| H4/72 | Left front door midrange speaker | 44L |
| H4/72 | Left front door midrange speaker | 48L |
| H4/72 | Left front door midrange speaker | 64L |
| H4/73 | Right front door midrange speaker | 101L |
| H4/73 | Right front door midrange speaker | 107L |
| H4/73 | Right front door midrange speaker | 117L |
| H4/80 | Left rear door/side paneling midrange speaker | 174L |
| H4/80 | Left rear door/side paneling midrange speaker | 171L |
| H4/81 | Right rear door/side paneling midrange speaker | 203L |
| H4/81 | Right rear door/side paneling midrange speaker | 200L |
| H6 | Taxi two-way radio speaker | 22L |
| H6 | Taxi two-way radio speaker | 25L |
| H6 | Taxi two-way radio speaker | 138L |
| H6 | Taxi two-way radio speaker | 136L |
| K40/5 | Rear fuse and relay module | 39A |
| K40/5 | Rear fuse and relay module | 196A |
| K40/5f406 | Fuse 406 | 37A |
| K40/5f408 | Fuse 408 | 195A |
| N148 | 360° camera control unit | 15A |
| N148 | 360° camera control unit | 145A |
| N2/10 | Supplemental restraint system control unit | 75A |
| N2/10 | Supplemental restraint system control unit | 130A |
| N2/10 | Supplemental restraint system control unit | 186A |
| N2/10 | Supplemental restraint system control unit | 214A |
| N26/3 | ATA [EDW]/towing sensor/interior motion sensor control unit | 82A |
| N40/1 | Engine sound control unit | 64A |
| N40/1 | Engine sound control unit | 118A |
| N40/3 | Sound system amplifier control unit | 43A |
| N40/3 | Sound system amplifier control unit | 102A |
| N40/3 | Sound system amplifier control unit | 175A |
| N40/3 | Sound system amplifier control unit | 204A |
| N69/1 | Driver door control unit | 35L |
| N69/2 | Front passenger door control unit | 93L |
| N69/3 | Left rear door control unit | 163L |
| N69/4 | Right rear door control unit | 192L |
| N69/5 | KEYLESS-GO control unit | 56A |
| N69/5 | KEYLESS-GO control unit | 69A |
| N69/5 | KEYLESS-GO control unit | 123A |
| N69/5 | KEYLESS-GO control unit | 181A |
| N69/5 | KEYLESS-GO control unit | 210A |
| N73 | Electronic ignition switch control unit | 29A |
| N73 | Electronic ignition switch control unit | 87A |
| U372 | Valid without code (348) Emergency call/assistance system | 9E |
| U372 | Valid without code (348) Emergency call/assistance system | 155E |
| W15/5 | Left front footwell ground point | 35A |
| W15/5 | Left front footwell ground point | 94A |
| W15/7 | Right front footwell ground point | 84A |
| W16/4 | Right major assembly compartment ground point | 79A |
| W52/5 | Left center longitudinal member ground point | 164A |
| W52/6 | Right center longitudinal member ground point | 193A |
| X1/45 | Two-way radio speaker electrical connector | 19E |
| X1/45 | Two-way radio speaker electrical connector | 140E |
| X18 | Cockpit wiring harness and frame floor assembly electrical connector | 19H |
| X18 | Cockpit wiring harness and frame floor assembly electrical connector | 140H |
| X18/13 | Speaker connecting point | 25A |
| X18/13 | Speaker connecting point | 135A |
| X18/35 | Cockpit wiring harness and frame floor assembly electrical connector | 28E |
| X18/35 | Cockpit wiring harness and frame floor assembly electrical connector | 87E |
| X30/32 | Left interior CAN (CAN B) potential distributor electrical connector | 33A |
| X30/32 | Left interior CAN (CAN B) potential distributor electrical connector | 91A |
| X30/32 | Left interior CAN (CAN B) potential distributor electrical connector | 161A |
| X30/32 | Left interior CAN (CAN B) potential distributor electrical connector | 191A |
| X35/1 | Driver door electrical connector | 5H |
| X35/1 | Driver door electrical connector | 2H |
| X35/1 | Driver door electrical connector | 11H |
| X35/1 | Driver door electrical connector | 21G |
| X35/1 | Driver door electrical connector | 14E |
| X35/2 | Front passenger door electrical connector | 83G |
| X35/2 | Front passenger door electrical connector | 151H |
| X35/2 | Front passenger door electrical connector | 148H |
| X35/2 | Front passenger door electrical connector | 157H |
| X35/2 | Front passenger door electrical connector | 144E |
| X35/3 | Left rear door electrical connector | 161G |
| X35/4 | Right rear door electrical connector | 190G |
| X38 | Speaker intermediate connector | 25D |
| X38 | Speaker intermediate connector | 136D |
| X8/34 | Left front KEYLESS GO door handle electrical connector | 70J |
| X8/35 | Right front KEYLESS GO door handle electrical connector | 124J |
| Z28/87z1 | Left front woofer connector sleeve (+) | 63E |
| Z28/88z1 | Left front woofer connector sleeve (-) | 117E |
| Z28/89z1 | Right front woofer connector sleeve (+) | 63E |
| Z28/90z1 | Right front woofer connector sleeve (-) | 117E |
| Z4/34z1 | Overhead control panel terminal 30 connector sleeve | 83D |
| Z68/38z1 | Alarm systems LIN connector sleeve | 80E |
