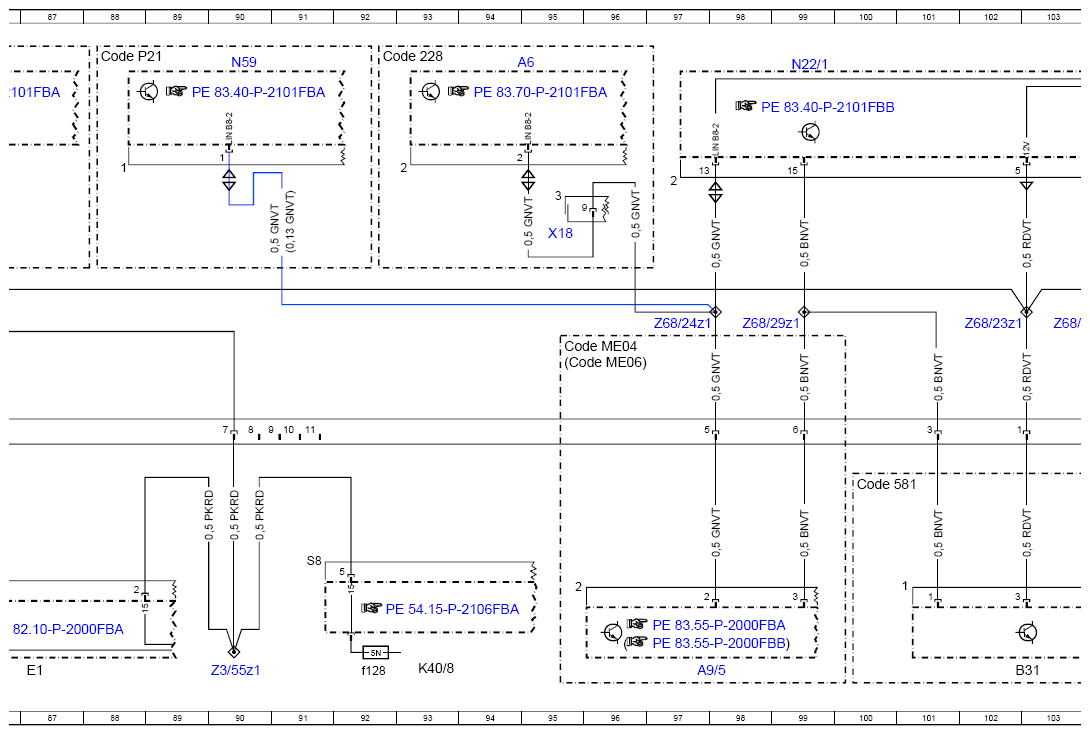

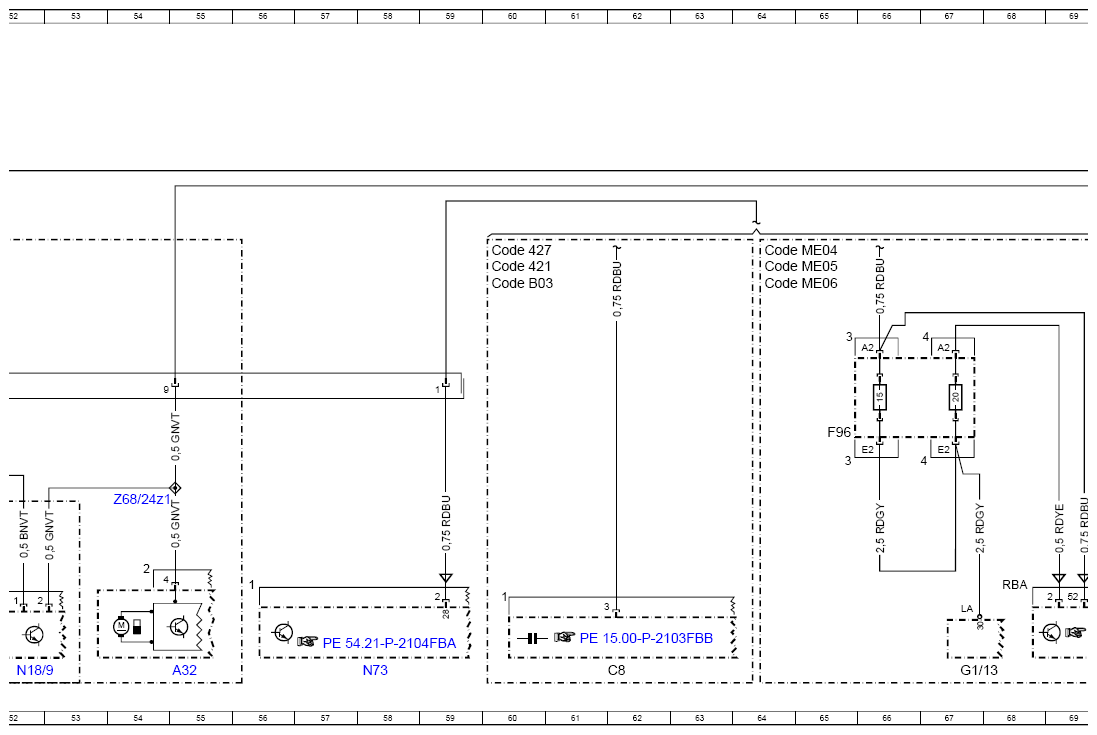

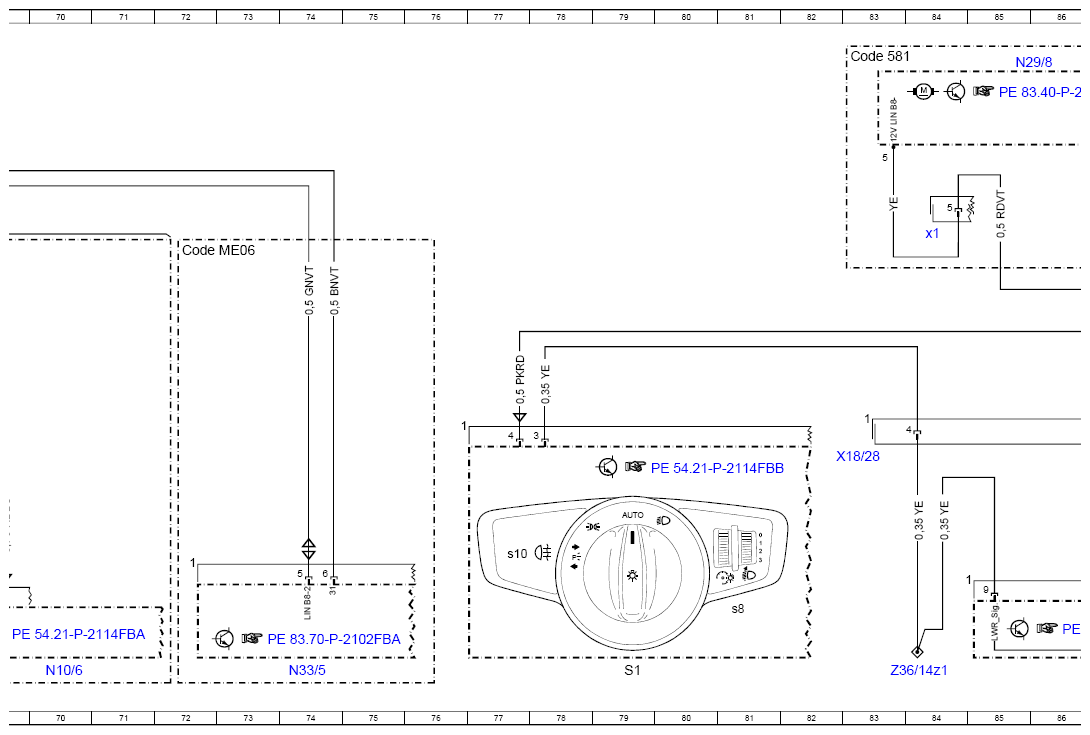

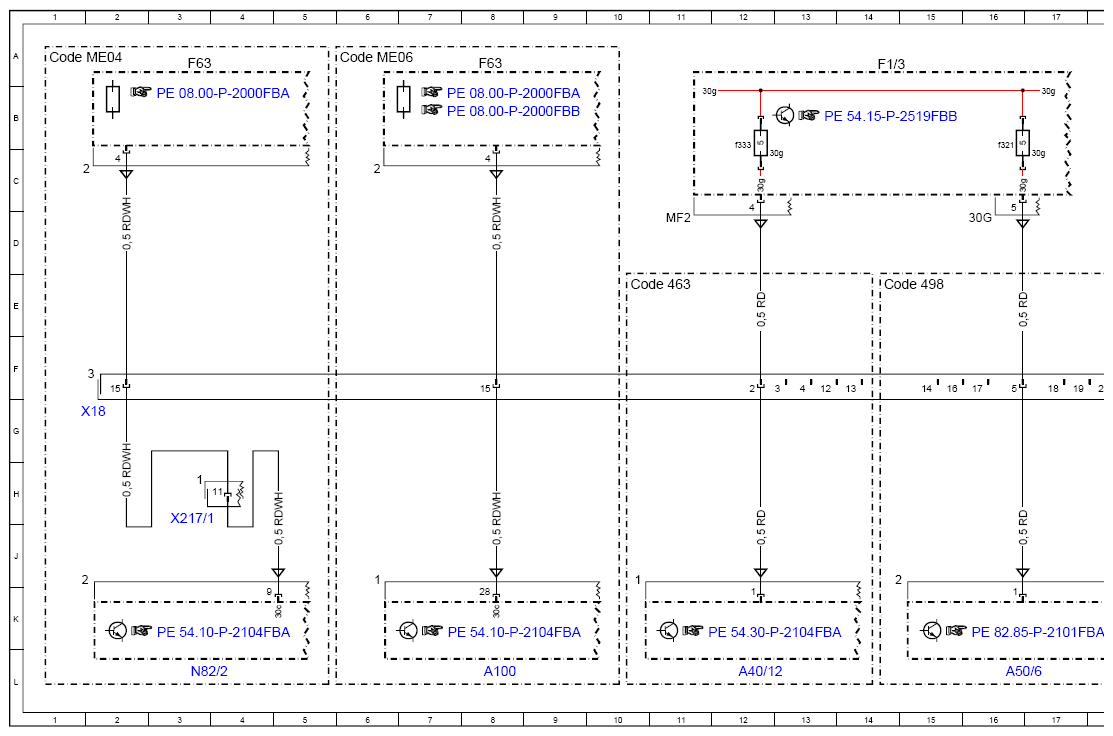

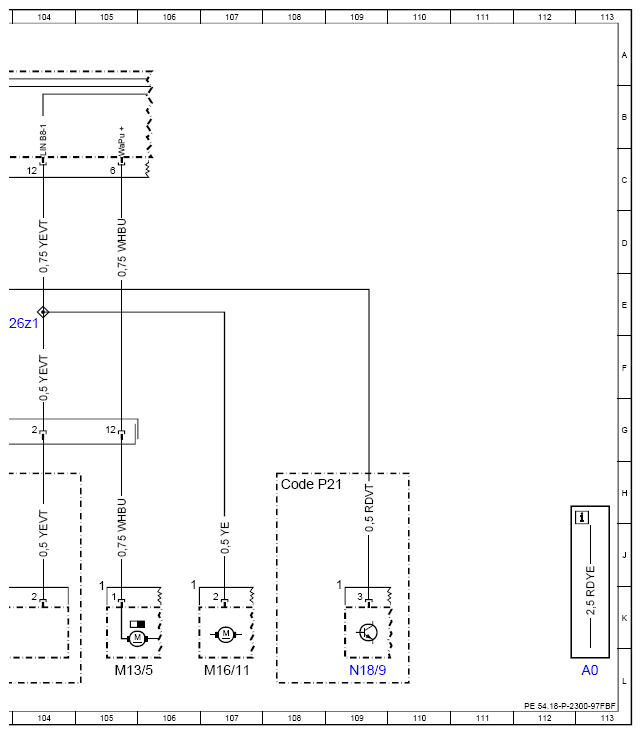

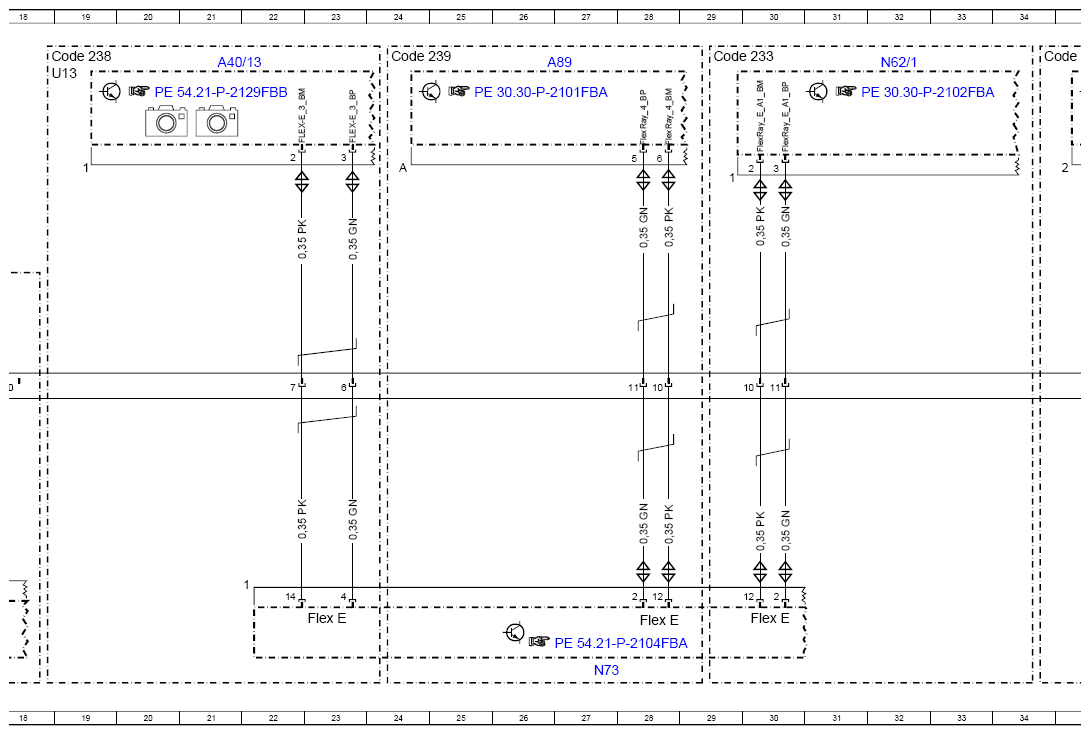

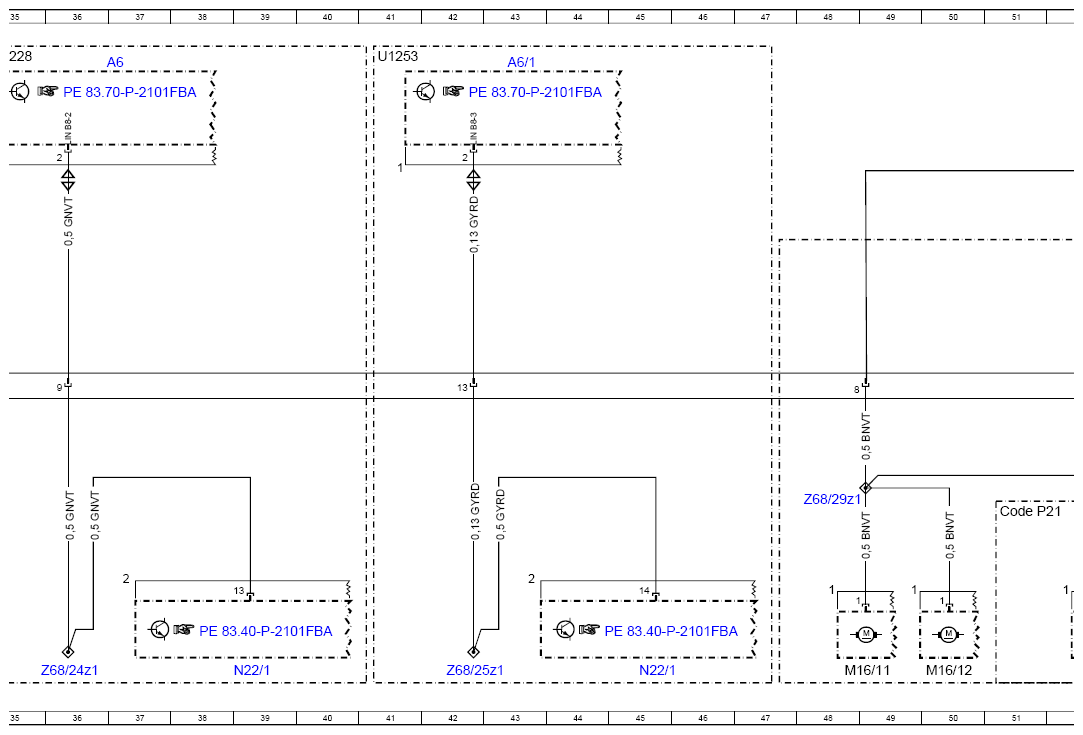

Connector Separation Point Wiring Diagram - PE54.18-P-2300-97FBF
WARNING: This page is about a different car, the 2023 Mercedes-Benz GLC300, 2022 Mercedes-Benz GLC300, 2021 Mercedes-Benz GLC300, 2020 Mercedes-Benz GLC350e, and 2020 Mercedes-Benz GLC300. However, it is still accessible from the selected car via links, so may be relevant.
Model 205 up to model year 2019
X18, X18/28
Model 253 (except 253.99) up to model year 2020
X18, X18/28
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 113L |
| A100 | High-voltage battery module | 8L |
| A32 | AC housing | 55L |
| A40/12 | Head-up display | 12L |
| A40/13 | Stereo multifunction camera | 21A |
| A50/6 | Dedicated Short-Range Communications control unit | 16L |
| A6 | Stationary heater unit | 37A |
| A6 | Stationary heater unit | 94A |
| A6/1 | Stationary heater radio remote control receiver | 43A |
| A89 | DISTRONIC electric controller unit | 26A |
| A9/5 | Electric refrigerant compressor | 97L |
| B31 | Air quality sensor | 102L |
| C8 | Park pawl capacitor | 62L |
| Code 228 | Stationary heater | 34A |
| Code 228 | Stationary heater | 92A |
| Code 233 | AUTONOMOUS INTELLIGENT CRUISE CONTROL PLUS | 29A |
| Code 238 | Active Lane Keeping Assist | 18A |
| Code 239 | DISTRONIC PLUS | 24A |
| Code 421 | 9G-TRONIC PLUS | 60D |
| Code 427 | 7G-TRONIC PLUS automatic transmission | 60D |
| Code 463 | Head-up display | 10E |
| Code 498 | Japan version | 14E |
| Code 581 | THERMOTRONIC automatic air conditioning | 100H |
| Code 581 | THERMOTRONIC automatic air conditioning | 83A |
| Code B03 | ECO start/stop function | 60E |
| Code ME04 | Hybrid drive 20 KW VARIANT | 1A |
| Code ME04 | Hybrid drive 20 KW VARIANT | 64D |
| Code ME04 | Hybrid drive 20 KW VARIANT | 95F |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 64D |
| Code ME06 | Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) | 6A |
| Code ME06 | Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) | 72D |
| Code ME06 | Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) | 64E |
| Code ME06 | Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) | 95F |
| Code P21 | AIR-BALANCE package | 51H |
| Code P21 | AIR-BALANCE package | 108H |
| Code P21 | AIR-BALANCE package | 88A |
| E1 | Left front lamp unit | 87L |
| F1/3 | Passenger-side A-pillar fuse box | 14A |
| F1/3f321 | Fuse 321 | 16B |
| F1/3f333 | Fuse 333 | 12B |
| F63 | Pyrofuse | 3A |
| F63 | Pyrofuse | 8A |
| F96 | Additional battery circuit 30 fuses | 65G |
| Flex E | Chassis FlexRay | 23K |
| Flex E | Chassis FlexRay | 30K |
| Flex E | Chassis FlexRay | 28K |
| G1/13 | ECO start/stop function additional battery | 67L |
| K40/8 | Engine fuse and relay module | 93L |
| K40/8f128 | Fuse 128 | 92L |
| M13/5 | Coolant circulation pump | 105L |
| M16/11 | Left A-pillar air distribution actuator motor | 48L |
| M16/11 | Left A-pillar air distribution actuator motor | 107L |
| M16/12 | Right A-pillar air distribution actuator motor | 50L |
| M2/1x1 | Rear blower motor electrical connector | 84D |
| N10/6 | Front SAM control unit | 70L |
| N18/9 | Driver side air vent ionizer | 52L |
| N18/9 | Driver side air vent ionizer | 109L |
| N22/1 | Climate control control unit | 39L |
| N22/1 | Climate control control unit | 45L |
| N22/1 | Climate control control unit | 99A |
| N29/8 | Booster blower electronic blower regulator | 85A |
| N33/5 | High-voltage PTC heater | 74L |
| N59 | Perfume atomizer generator | 90A |
| N62/1 | Radar sensors control unit | 32A |
| N73 | Electronic ignition switch control unit | 27L |
| N73 | Electronic ignition switch control unit | 58L |
| N82/2 | Battery management system control unit | 3L |
| S1 | Exterior lights switch | 79L |
| S1s10 | Rear fog light button | 77J |
| S1s8 | Headlamp range controller | 81K |
| U1253 | Valid for model 253 | 41A |
| U13 | Valid for right-hand drive vehicles | 18A |
| X18 | Cockpit wiring harness and frame floor assembly electrical connector | 2G |
| X18 | Cockpit wiring harness and frame floor assembly electrical connector | 95D |
| X18/28 | Left cockpit/engine compartment electrical connector | 83G |
| X217/1 | Battery management system electrical connector | 3H |
| Z3/55z1 | Tml. 15 connector sleeve | 90L |
| Z36/14z1 | Headlamp range adjustment signal connector sleeve | 83L |
| Z68/23z1 | Connector sleeve, 12V climate control LIN 2 | 102E |
| Z68/24z1 | Connector sleeve, data line for climate control LIN 2 | 36L |
| Z68/24z1 | Connector sleeve, data line for climate control LIN 2 | 54H |
| Z68/24z1 | Connector sleeve, data line for climate control LIN 2 | 97E |
| Z68/25z1 | Connector sleeve, data line, A/C control panel LIN | 42L |
| Z68/26z1 | Climate control LIN 1 connector sleeve | 103E |
| Z68/29z1 | Connector sleeve, ground line for climate control LIN 1 and climate control LIN 2 | 48H |
| Z68/29z1 | Connector sleeve, ground line for climate control LIN 1 and climate control LIN 2 | 98E |
