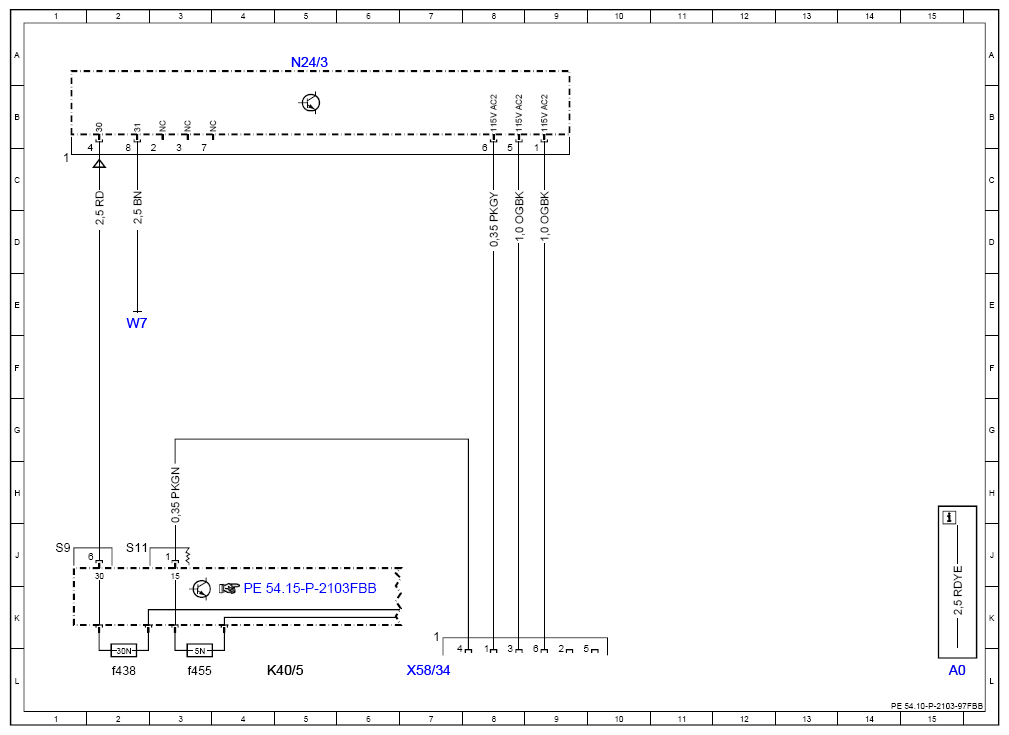

Wiring Diagram Control Unit DC/AC Converter - PE54.10-P-2103-97FBB
WARNING: This page is about a different car, the 2023 Mercedes-Benz GLC300, 2022 Mercedes-Benz GLC300, 2021 Mercedes-Benz GLC300, 2020 Mercedes-Benz GLC350e, and 2020 Mercedes-Benz GLC300. However, it is still accessible from the selected car via links, so may be relevant.
Model 253 (except 253.99) up to model year 2020
with code U80 (115 V socket)
except code U67 (230 V socket in interior compartment)
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 15L |
| K40/5 | Rear fuse and relay module | 5L |
| K40/5f438 | Fuse 438 | 2L |
| K40/5f455 | Fuse 455 | 3L |
| N24/3 | DC/AC converter control unit | 5A |
| W7 | Right wheel house trunk ground point | 2E |
| X58/34 | 115 V socket | 7L |
