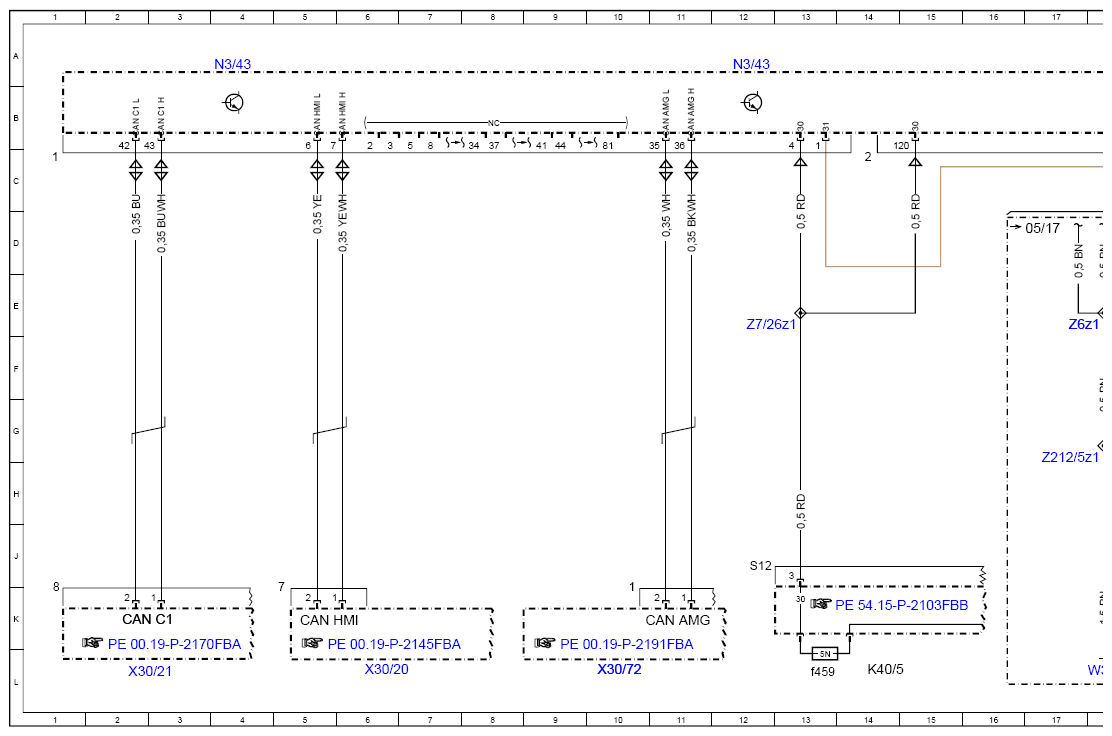

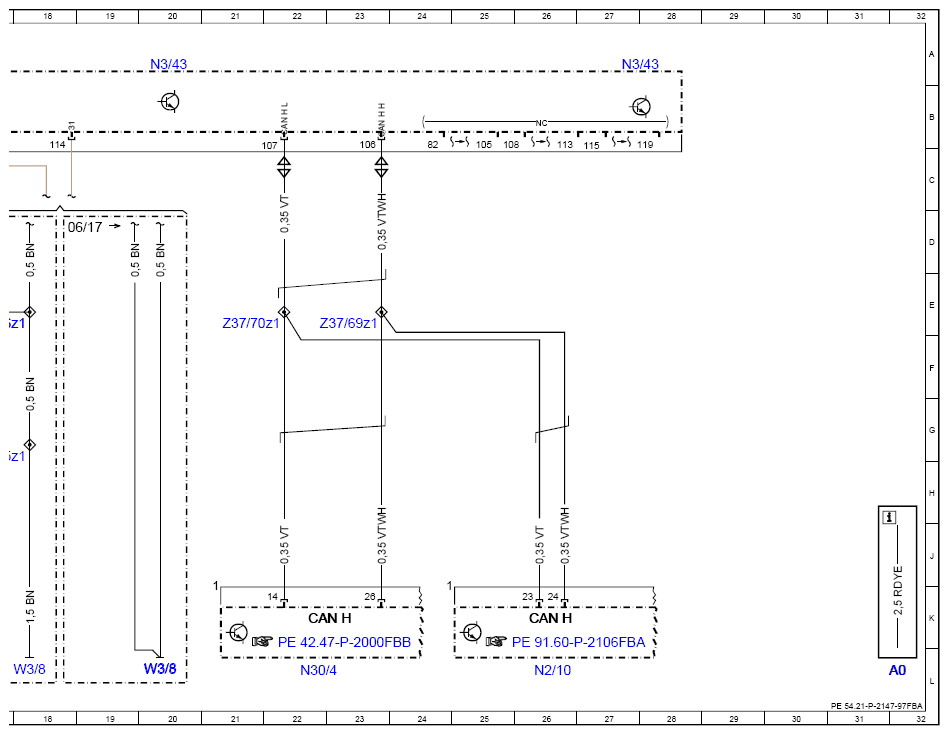

Wiring Diagram For AMG Sports Suspension Control Unit - PE54.21-P-2147-97FBA
WARNING: This page is about a different car, the 2023 Mercedes-Benz GLC300, 2022 Mercedes-Benz GLC300, 2021 Mercedes-Benz GLC300, 2020 Mercedes-Benz GLC350e, and 2020 Mercedes-Benz GLC300. However, it is still accessible from the selected car via links, so may be relevant.
Model 205
up to model year 2019
Model 253 (except 253.99)
up to model year 2020
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 32L |
| CAN AMG | AMG CAN | 11K |
| CAN C1 | Drive train CAN | 2K |
| CAN H | Vehicle dynamics CAN | 22K |
| CAN H | Vehicle dynamics CAN | 26K |
| CAN HMI | User interface CAN | 5K |
| K40/5 | Rear fuse and relay module | 14L |
| K40/5f459 | Fuse 459 | 13L |
| N2/10 | Supplemental restraint system control unit | 26L |
| N3/43 | AMG suspension control unit | 4A |
| N3/43 | AMG suspension control unit | 12A |
| N3/43 | AMG suspension control unit | 20A |
| N3/43 | AMG suspension control unit | 27A |
| N30/4 | Electronic Stability Program control unit | 22L |
| W3/8 | Right rear wheel well ground point | 18L |
| W3/8 | Right rear wheel well ground point | 20L |
| X30/20 | User interface CAN (CAN HMI) potential distributor electrical connector | 6L |
| X30/21 | Drive train CAN (CAN C1) potential distributor electrical connector | 2L |
| X30/72 | AMG CAN potential distributor electrical connector | 10L |
| Z212/5z1 | Circuit 31 connector sleeve | 17G |
| Z37/69z1 | Vehicle dynamics CAN (high) connector sleeve | 23E |
| Z37/70z1 | Vehicle dynamics CAN (low) connector sleeve | 21E |
| Z6z1 | Circuit 31 connector sleeve | 17E |
| Z7/26z1 | Tml. 30 connector sleeve | 12E |
